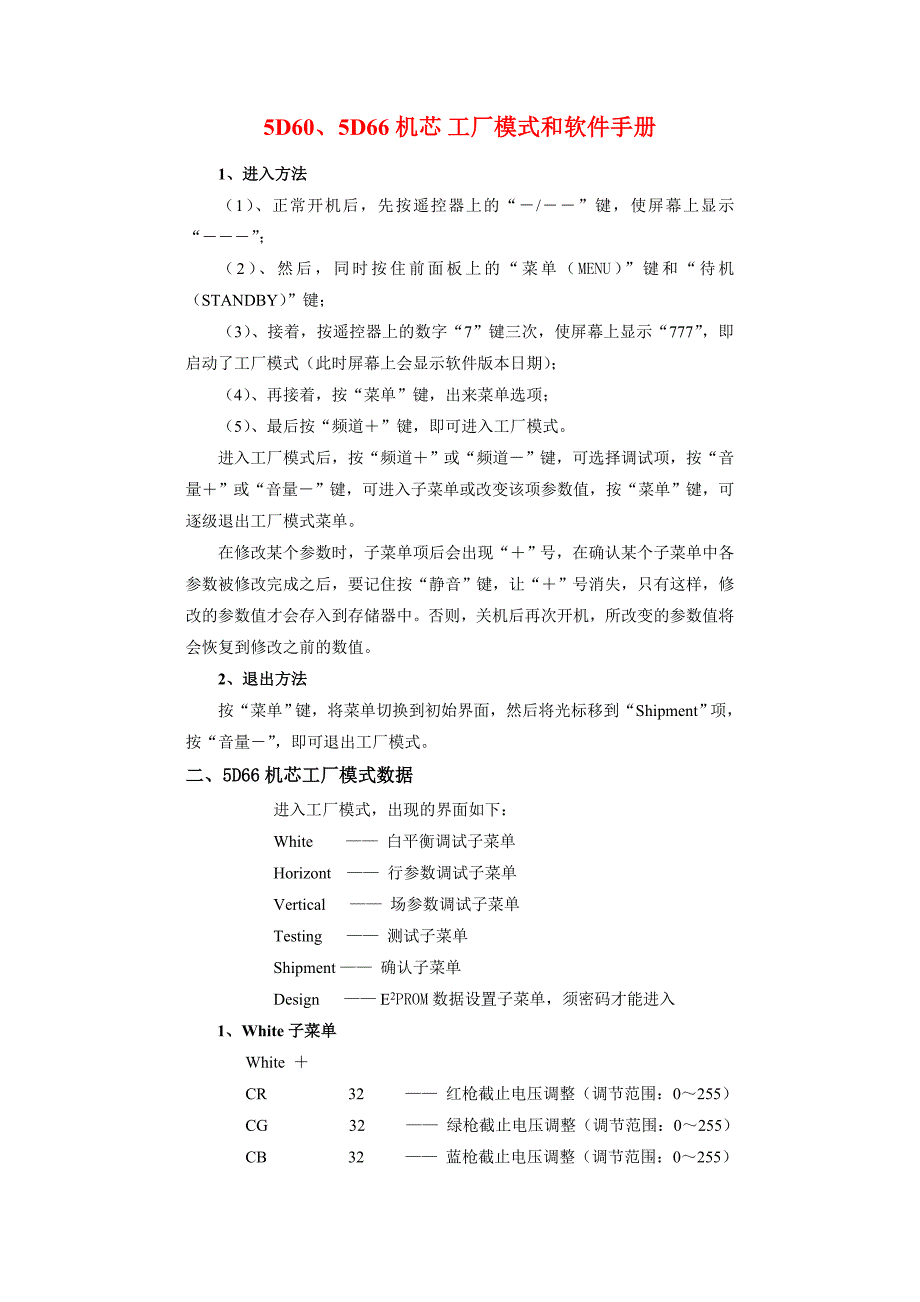

5D60、5D66机芯 工厂模式和软件手册1、进入方法（1）、正常开机后，先按遥控器上的“－/――”键，使屏幕上显示“―――”；（2）、然后，同时按住前面板上的“菜单（MENU）”键和“待机（STANDBY）”键；（3）、接着，按遥控器上的数字“7”键三次，使屏幕上显示“777”，即启动了工厂模式（此时屏幕上会显示软件版本日期）；（4）、再接着，按“菜单”键，出来菜单选项；（5）、最后按“频道＋”键，即可进入工厂模式进入工厂模式后，按“频道＋”或“频道－”键，可选择调试项，按“音量＋”或“音量－”键，可进入子菜单或改变该项参数值，按“菜单”键，可逐级退出工厂模式菜单在修改某个参数时，子菜单项后会出现“＋”号，在确认某个子菜单中各参数被修改完成之后，要记住按“静音”键，让“＋”号消失，只有这样，修改的参数值才会存入到存储器中否则，关机后再次开机，所改变的参数值将会恢复到修改之前的数值2、退出方法按“菜单”键，将菜单切换到初始界面，然后将光标移到“Shipment”项，按“音量－”，即可退出工厂模式二、5D66机芯工厂模式数据进入工厂模式，出现的界面如下：White —— 白平衡调试子菜单Horizont —— 行参数调试子菜单Vertical —— 场参数调试子菜单Testing —— 测试子菜单Shipment —— 确认子菜单Design —— E2PROM数据设置子菜单，须密码才能进入1、White子菜单White ＋CR 32 —— 红枪截止电压调整（调节范围：0～255）CG 32 —— 绿枪截止电压调整（调节范围：0～255）CB 32 —— 蓝枪截止电压调整（调节范围：0～255）WDR 192 —— 红枪驱动电压调整（调节范围：0～223）WDG 192 —— 绿枪驱动电压调整（调节范围：0～223）WDB 192 —— 蓝枪驱动电压调整（调节范围：0～223）SBR 112 —— 副亮度调整（调节范围：0～149）2、Horizont 子菜单（各参数有效调节范围：－64～63）Horizont ＋Shift －30 —— 行中心调整Size 47 —— 行幅度调整Trapez 5 —— 梯形校正调整Cushion －31 —— 枕形校正调整Conner 0 —— 边角校正调整（效果不明显，可以不调）Para. 11 —— 平行四边形校正调整Sidepin 7 —— 弓形校正调整3、Vertical 子菜单（各参数有效调节范围：－64～63）Vertical ＋Shift －14 —— 场中心调整Size 1 —— 场幅调整C－corr 0 —— 场线性校正S－corr 0 —— 场S形校正4、Testing 子菜单Picture —— 图像模式测试（不用调）Sound —— 声音模式测试（不用调）V－Line —— 帘栅电压调整（水平亮线，调至刚好看不见为止）I2C－Bus —— I2C总线测试（自动检测内部电路IC工作情况）5、Shipment 子菜单Shipment —— 确认退出工厂模式菜单在所有参数调试完成后，选择该项，按“音量＋”键，则完全退出工厂模式。
6、Design 子菜单Design —— 内部重要数据调试菜单，需要密码才可进入调试不可调）三、5D66机芯软件设定进入和退出方法要修改E2PROM的数据，需要进入工厂模式的“Design”菜单1、进入方法首先按“－/――”键，使屏幕上出现“―――”，然后按住本机的“MENU”键不放，接着按住本机的“STANDBY”键不放，最后按遥控器上的数字“7”键三次，即进入工厂模式(屏幕上有软件日期显示)每次开机后，不能使用“Design”菜单要使用“Design”菜单，先按顺序操作：首先按“－/――”键，使屏幕上出现 “―――”，再按遥控器的数字“9”、“7”、“8”三键，即进入最新的机器只需在“Design”菜单，直接按“音量＋”键即可进入2、退出方法首先将菜单切换到初始界面，然后将光标移到“Shipment”项，按“音量－”，即可退出工厂E2PROM数据的修改10.2 5D66机芯软件手册名 称地址(Hex)值(Hex)说 明预设声音模式Standard428～42F32/32/01/0C/0C/0C/0C/0C标准模式低音(0－64H)、高音(0－64H)、环绕(0－2)及均衡器120、500、1500、5K、10K增益设置(0－18H)Music430～4374B/4B/02/120F/0C/0F/12声音音乐模式的低音(0－64H)、高音(0－64H)、环绕(0－2)及均衡器120、500、5K、10K增益设置(0－18H)Speech438～43F19/19/00/0609/0C/09/06声音语音模式的低音(0－64H)、高音(0－64H)、环绕(0－2)及均衡器120、500、5K、10K增益设置(0－18H)RGB平衡CR/CG/CB446～44820/20/20暗平衡(KA2500 Sub－address:7/8/9)WDR/WDG/WDB449～44BC0/C0/C0白平衡(KA2500 Sub－adrress:2/3/4)Warm44D20暖色程度(影响WDR调整范围：WDR≤255－Warm)Green44E20绿色程度(影响WDR调整范围：WDR≤255－Green)Cold44F20冷色程度(影响WDR调整范围：WDR≤255－Cold)几何校正H－DEF450～45740～40行相位、行幅、梯形、枕形、角、平行四边形、弓形V－DEF457～45A40～40场相位、场幅、场线性S校正、场线性C校正预设图像模式Standard460～4634B/25/4B/00标准图像的对比度、亮度、色度、清晰度(对比度、亮度、色度范围：0－64H，清晰度范围：0－0AH)Bright464～46764/3E/57/00明亮图像的对比度、亮度、色度、清晰度(对比度、亮度、色度范围：0－64H，清晰度范围：0－0AH)Soft468～46B3E/19/4B/00柔和图像的对比度、亮度、色度、清晰度(对比度、亮度、色度范围：0－64H，清晰度范围：(0－0AH)功能选项Option146C00Bit0 开机状态 0：记忆/恢复 1：开机总是 StandbyBit1 自动关机方式 0：无信号 1：无信号且无操作Bit2 开关效果选择 0：图像移动 1：淡入/淡出Bit3 开机射频节目 0：原节目 1：开机回到射频节目Bit4 关机射频节目 0：原节目 1：开机回到射频节目Bit5 重低音功能 0：无重低音 1：有重低音功能Bit7 重低音类型 0：音量可调 1:TrueBass开关Option246DEDBit0 左右声道互换 0：关 1：开Bit1 图像旋转使能 0：关 1：开Bit2 开机效果使能 0：关 1：开Bit3 关机效果使能 0：关 1：开Bit4 AV3输入使能 0：关 1：开Bit5 弱信号检测阈值 0：≥2 1：≥1Bit6 搜索无信号蓝屏 0：关 1：开Option446FF7Bit0 行幅输出输出反相 0：正相 1：反相Bit1 图像旋转输出反相 0：正相 1：反相Bit2 调谐电压输出反相 0：正相 1：反相Bit3 P/N线控制根据 0：声音制式 1：色副载波Bit4 禁止SECAM制式 0：有SECMAM 1：无SECAM时间Standby Delay4700AStandby状态保持时间(单位：100ms)Sound Delay47230节目切换后声音延迟时间(单位：约10ms)(0～64h)Program Delay47319节目切换中黑屏保持时间(单位：约10ms)Search Delay47404节目搜索中调谐稳定等待时间(单位：10ms)(0～7Fh)Fade Delay47502淡入/淡出效果每步延迟时间(音位：ms )Scan Delay476A09画面/25画面节目扫描速度(单位：约10ms)图像调整Max Color NT47770NTSC最大色度(DPTV P4－0A)Min Contrast47870最小对比度(KA2500 subaddress 00)Max Contrast479FF最大对比度(KA2500 subaddress 00)Sub Bright47A3E副亮度(KA2500 subaddress 01)Bright Range47B85亮度调整范围((KA2500 subaddress 01)Max Color47C80PAL色度(DPTV P4－0A)Hue Offset47D10色调中心值(DPTV P4－0B)Max Peaking47E0A最大清晰度(DPTV P1－1B)(有效值：00～0F)Sub Contrast47F00副亮调整时的对比度设置信号VF Count48005场频检测计数器阈值Sync Count48108无信号检测计数器阈值AFC Width48301AFC检测窗口宽度(w:00～07)AFC窗口上下限电压：[1/2±(w＋1)/16]VccAFC Offset48400无信号时调谐电压偏移量(符号数：80h～00h～7Fh)VL Step48504VL段调谐电压最小步长VL Fast4860CVL段节目搜索快速步长VH Step48702VH段调谐电压最小步长VH Fast48805VH段节目搜索快速步长UHF Step48901UHF段调谐电压最小步长UHF Fast48A03UHF段节目搜索快速步长Sound Ctrl48B6C声音制式控制线逻辑控制M： Pin42＝Bit0 Pin41＝Bit1BG: Pin41＝Bit2 Pint41＝Bit2I: Pin41＝Bit4 Pint41＝Bit5DK: Pin41＝Bit6 P。
