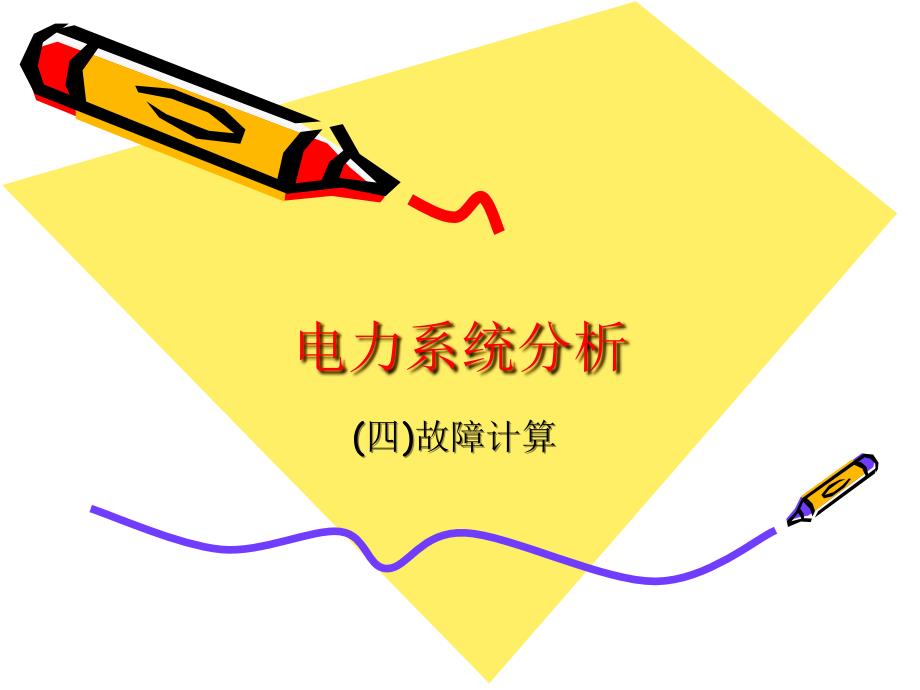

电力系统分析电力系统分析( (四四) )故障计算故障计算目录相分量法残压变化法序网连接方法(经典对称分量法)阻抗模拟法补偿法及其他相分量法(Phase Component Coordinates)简介发电机与线路模型变压器模型故障分析方法简介M.A.Laughton. Analysis of Unbalanced Polyphase Networks by the Method of Phase Coordinates, Part I: System Representation in Phase Frame of Reference. Proc IEE. 1968,115(8): 1163-1172M.A.Laughton. Analysis of Unbalanced Polyphase Networks by the Method of Phase Coordinates, Part II: Fault Analysis. Proc. IEE. 1969,116(5): 857-865简介关根泰次著. 蒋建民等译. 电力系统暂态解析论. 机械工业出版社. 1989. 张伯明, 陈寿孙, 严正. 高等电力网络分析. 清华大学出版社. 第三版. 简介D. Hoadley, S.Moorthy, M. Al-Dabbagh. Steady-state Phase-coordinate Model for Induction Machines. Electric Power Systems Research. 2001,57: 189-194.Kailash Srivastava, Bertil Berggren. Simulation of Synchronous Machines in Phase Coordinates including Magnetic Saturation. Electric Power System Research. 2000, 56(3): 177-183.Mo-shing Chen, William E. Dillon. Power System Modeling. Proc. of IEEE. 1974, 62(7): 901-915.Brandwajn V, Tinney W F. Generalized Method for Fault Analysis. IEEE Trans. on Power Apparatus and Sytstem, 1985, 104(61): 1301- 1306电力系统不对称故障计算方法主要分为相分量法和序分量法两大类。
序分量是相分量经过数学变换得到的，而相分量才是客观存在的因此相分量法能够准确地反映电力网络的所有实际问题，故障处理方法简单由于相坐标空间里元件参数存在耦合的问题，相分量计算方法的计算量比较大，同时复杂的耦合关系也使得相分量法在网络处理上不同于单相的情况，比采用单相网络的分析计算技术要困难序分量法通过坐标变换使在相坐标空间存在三相耦合关系的对称元件在序分量坐标空间得到解耦，在完全由对称元件组成的系统中，耦合的三相网络可以等效成三个独立的序分量对称网络，在网络分析方面与三个单相网络相同，可以使用单相网络分析的方法进行处理，并且能够大幅度简化计算相分量坐标下发电机与线路模型由于大多数元件是对称的，发电机和线路模型可以由对称分量坐标模型转换而来对称分量发电机模型发电机模型线路模型kpmq三相双绕组变压器Y0/Y0方式变压器 ABCcbaNn三相双绕组变压器Y0/Y0方式变压器。
