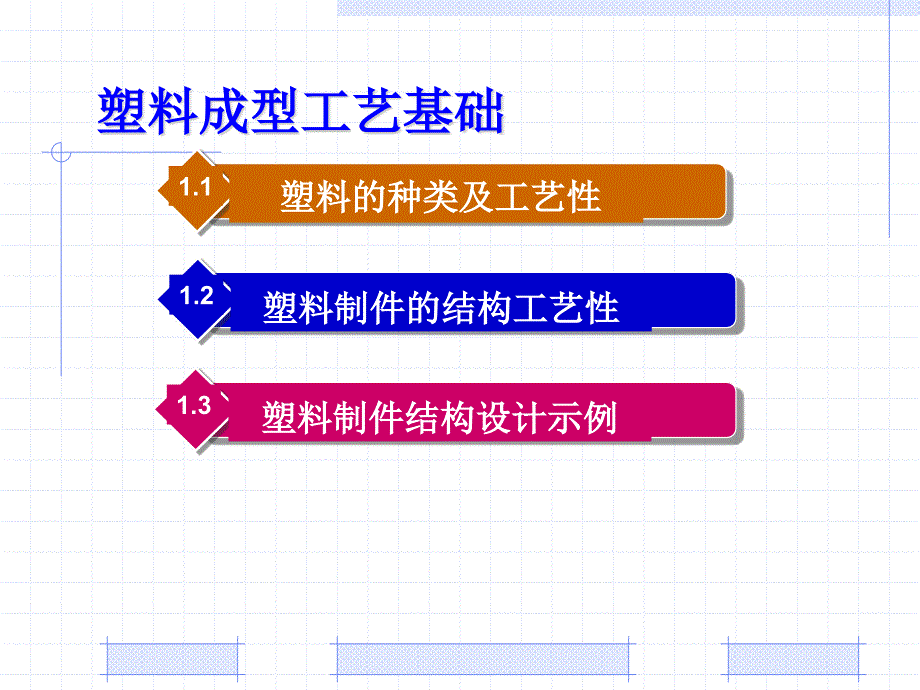

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,Page,*,塑料成型工艺基础,塑料的种类及工艺性,1.1,塑料制件的结构工艺性,1.2,塑料制件结构设计示例,1.3,1.1,塑料的种类及工艺性,塑料制品所使用的主要原料和辅助材料，一般包括合成树脂和各种添加剂两大部分合成树脂中，最常用的有聚氯乙烯、聚乙烯、聚丙烯、聚苯乙烯，以及聚酰胺、酚醛树脂和氨基塑料等塑料制品中的辅助材料，是指向树脂中加入的增塑剂、稳定剂、润滑剂、填充剂、着色剂、发泡剂、紫外线吸收剂、阻燃剂、抗氧剂、抗静电剂等多种助剂在常温状态下，热塑性塑料是硬的固体，加热后会变软，成为可流动的稳定粘稠液体，在此状态下具有可塑性，可塑制成一定形状的塑料件，冷却后会变硬定型热塑性塑料可以反复加工，废品可以回收再利用，所以得到广泛应用在塑料的成型过程中只有物理变化，而无化学变化，其变化是可逆的生产中常用的各种热塑性塑料见表,1,1,1.1.1,塑料的种类,1,热塑性塑料,2,热固性塑料,在常温状态下，热固性塑料也是固体，加热之初，它的化学结构产生了变化，具有可塑性可塑制成一定形状的塑件，当加热达到一定程度后使形状固定下来，不再变化。
若继续加热也不会变软不再具有可塑性，所以只能一次成型，废品不能回收利用在这一变化过程中，既有物理变化，又有化学变化，变化过程是不可逆的生产中常用的各种热固性塑料见表,1,2,1,、密度小，质量轻,2,、绝缘性能好,3,、耐腐蚀性能好,4,、吸振性能好,5,、耐磨性能好,1.1.2,塑料的性能,1,、收缩性,塑料制件从模具中取出冷却到室温后，发生尺寸收缩的特性称为收缩性2,、结晶性,一般热塑性塑料的结构分为结晶形和非结晶形两种3,、流动性,塑料在一定的温度与压力下填充模具型腔的能力称为塑料的流动性1.1.3,塑料的成型工艺特点,4,、吸湿性,塑料中因为含有各种添加剂，对水分有不同的亲疏程度，所以塑料可分为吸湿、粘附水分和不吸湿、不粘附水分两种5,、热敏性,热敏性是指塑料对热降解的敏感性6,、水敏感性,有的塑料即使含有少量水分，在高温、高压下也会发生分解，称为水敏感性1.2,塑料制件的结构工艺性,塑料制件的结构工艺性，是设计师进行塑料制件外形及其内部结构设计时必须考虑的主要问题之一塑料制件的几何形状应尽可能保证有利于成型原则，以防止成型时产生气泡、缩孔、凹陷以及开裂等缺陷，并简化模具结构塑料制件的几何形状包括制件的尺寸精度、表面粗糙度、壁厚、脱模斜度、加强筋、圆角、孔、螺纹、嵌件、文字、标志及符号等。
塑料制件的尺寸及精度不高，往往受到多种因素的影响，在塑料品种和工艺条件一定的情况下，塑料制件精度很大程度上取决于模具的制造公差目前，根据我国的塑料制件成型水平，塑料制件分为八个精度等级，每种塑料可选其中三个等级，即较高精度、一般精度、较低精度，如表,1,5,所示1.2.1,塑料制件的尺寸、公差和表面质量,1,塑料制件的尺寸及公差,塑料制品的表面质量主要是指制品表面缺陷和表面粗糙度塑料制品的表面缺陷包括毛边、起泡、翘曲、熔接痕、缺料、溢料、凹陷、银纹、色泽不均、喷射痕、扭曲、龟裂等塑料制件的表面粗糙度主要取决于模具型腔壁的表面粗糙度，模具型腔壁的表面粗糙度数值上应比塑料制件的表面粗糙度低,1,2,级2,塑料制件的表面质量,塑料制件的几何形状应尽可能保证有利于成型的原则，即在开模取出塑件时，尽可能不采用复杂的瓣合分型与侧抽芯为此，塑件的内、外表面形状要尽量避免旁侧凹陷结构否则，不但模具结构复杂，制造周期延长，成本提高，模具生产率降低，而且还会在分型面上留下毛边，增加塑件的修整工作量1.2.2,塑料制件的形状,（,1,）塑料制件的壁厚应力求均匀、厚薄适当，以减小应力的产生，并且壁厚的大小及形状必须考虑制件构造强度、脱模强度等因素。
2,）均匀壁厚的平板类制件会产生翘曲变形，应将平板改成拱形板3,）壁厚不能过薄或过厚，过薄会使熔融塑料在模具型腔中的流动阻力增大，对于大型复杂制件则难以充满型腔1.2.3,塑料制件的壁厚,1,壁厚的设计要点,（,1,）热塑性塑料制件的壁厚，常取,1.0,4.0mm,热塑性塑料制件最小壁厚可参考表,1,7,2,）热固性塑料制件的壁厚，一般小型制件取,1.6,2.5mm,，中型制件取,2.0,4.0mm,，大型制件取,3.2,8.0mm,热固性塑料制件最小壁厚可参考表,1,8,3,）流动性差的塑料，可适当加大壁厚，但一般不超过,10 mm,2,壁厚的取值范围,脱模斜度又称拔模斜度、出模斜度，是指与脱模方向平行的塑料制件品的表面上应具有的倾斜角度，其值以度数表示在设计时，应注意以下几个方面：,（,1,）对于较硬和较脆的塑料制件，脱模斜度可以取大值2,）塑料的收缩率较大或制件的壁厚较大时，应取较大的脱模斜度1.2.4,脱模斜度,（,3,）热塑性塑料制件应比热固性塑料制件的脱模斜度大一些4,）对于大型的塑料制件，要求内表面的脱模斜度大于外表面的脱模斜度5,）对于高度较大及精度较高的塑料制件应选较小的脱模斜度。
6,）型芯长度及型腔深度较大，脱模斜度应适当缩小，通常取,0.5,加强筋的作用是在不增加壁厚的情况下，增加塑料制件的强度和刚度，避免塑料制件翘曲变形加强筋的形状和尺寸如图,1,7,所示筋的宽度,b,应不大于壁厚,t,；高度,h3t,；脱模斜度,=2,3,；筋的顶部应为圆角，筋的底部也须用圆角,R,过渡，,R,应不小于,0.25t,1.2.5,加强筋与凸台,1,加强筋,凸台是用来增强孔或装配附件的凸出部分的凸台应有足够的强度，同时应避免因凸台尺寸过渡而在其周围发生形状突变如图,1,10,所示，凸台应设置在塑料制件的边角，高度应高出平面,0.5mm,以上，有足够的强度，恰当的脱模斜度2,凸台,塑料制件除了在使用要求上必须采用尖角之外，其余所有转角处均应采用圆弧过渡，因为尖角处易产生应力集中，影响塑料制件强度采用圆角的优点主要有两方面：,（,1,）避免应力集中提高了塑料制件的强度及外观效果2,）模具在淬火和使用时不致因应力集中而开裂1.2.6,圆角,塑料制件上常常带有各种通孔和盲孔，这些孔是用模具的型芯来成型的，在设计上应注意以下点：,（,1,）孔应设置在不易削弱塑料制件强度的地方2,）在孔之间及孔与边缘之间均应有足够的距离（一般应大于孔径）。
1.2.7,孔,（,3,）塑料制件上起固定作用的孔，其四周应采用凸台来加强，如图,1,10,所示4,）盲孔只能用一端固定的型芯成型，其深度应浅于通孔5,）当塑料制件的孔为异型孔时（斜孔或复杂形状孔），可采用拼合型芯的方法成型，以避免侧向抽芯结构塑料制件上的螺纹可以模塑时直接成型，也可在模塑后机械加工成型一般情况下，直接采用塑料模成型后，无需机械加工，应用范围越来越广泛螺纹在设计上应注意以下点：,（,1,）模塑的螺纹其外螺纹直径不宜小于,4mm,，内螺纹直径不宜小于,2mm,，精度不高于,3,级1.2.8,螺纹,（,2,）为防止塑料制件上螺孔的最外围螺纹崩裂或变形，应使孔始端有一深度,0.2,0.8mm,的台阶孔，螺纹末端也不宜延伸到与底面相接处，一般留有不小于,0.2mm,距离，如图,1,13,所示3,）螺纹的形状尽量采用圆形或梯形，如图,1-14,所示4,）当需要在塑料制件的同一轴线上压制两段或几段螺纹时，必须使螺纹和旋转方向相同，否则就无法拧下来1,）提高塑料制件局部的强度、硬度耐磨,性导电性导磁性2,）增强塑料制件的尺寸和形状的稳定性，高精度3,）降低塑料的消耗及满足其它多种要求。
采用嵌件一般会增加塑料制件的成本，使模具结构复杂，并且在塑料制件成型加工时，需要安全嵌件会降低生产率，难于实现自动化1.2.9,嵌件,1,嵌件的用途,（,1,）金属嵌件尽可能采用圆形或对称形状，以保证收缩均匀2,）为了防止塑料制件应力开裂嵌件周围的塑料层应有足够的厚度，同时嵌件本身结构不应带有尖角3,）为了防止嵌件受力时转动或拔出，嵌件部分表面应制成交叉滚花、直纹滚花、沟槽、开孔、弯曲等结构，使嵌件固定在模具内2,嵌件的结构要求,塑料铰链设计时应注意以下几点：,（,1,）塑料制件本身壁厚小的，中间薄膜处应相应薄一些；壁厚大的，中间薄膜处应相应厚一些，但不能超过,0.5mm,，否则失去作用2,）在成型过程中，塑料必须从塑料制件本身的一侧，通过中间薄膜流向另一侧脱模后立即折曲几次1.2.10,铰链与搭扣,1,铰链,搭扣是塑料制件的一种联接方法，使用方便，价格低廉它可以用于临时性和永久性的联接，且具有结构简单、装配容易、加工方便、不需要紧固件等优点生活中常见的搭扣有拉链联接、卡勾联接、捆扎联接、合页联接、按扣联接、插口联接等形式2,搭扣,由于造型、装饰或其他特殊要求，常需要在塑料制品上制出文字或图案等标志。
塑料制件上的文字、图案、标记符号可以做成三种不同的形式：凸字、凹字、凹坑凸字，如图,1-23,所示为了使塑料制件表面美观可以在塑料制件表面设计各种装饰花纹，有时可在塑料成型后粘上或烫印上各种装饰花纹1.2.11,文字、图案、标记符号及表面,装饰花纹,1.3,塑料制件结构设计示例,设计塑料产品时必须综合考虑产品外观、性能和工艺之间的矛盾有时牺牲部分工艺性，可得到很好的外观或性能当结构设计实在无法避免成型产生的缺陷时，应尽可能让缺陷发生在产品的隐蔽部位下面以图,1-24,所示的洗发水瓶盖为例，介绍一下塑料制件的结构设计由于洗发水瓶盖属于外观产品，对外观要求较严格，如外观必须光泽，饱满，颜色均匀1,分析产品的外观结构,2,合理选材,洗发水瓶盖用于包装日常用品，考虑到用量大，应该选择可回收再利用的热塑性塑料聚丙烯（,PP,）属于结晶性塑料，流动性极好，吸湿性小，并且同类产品也都选择,PP,，所以，主要材料定为,PP,辅助材料中需要添加着色剂，根据客户要求的颜色选择了浅蓝色的着色剂最后，洗发水瓶盖的材质为：,PP+,浅蓝色着色剂；收缩率：,1.5%,3,产品结构及工艺分析,洗发水瓶盖的成型壁厚均匀但比较薄（,0.80mm,），而对聚丙烯（,PP,）的成型壁厚应不低于,0.85mm,，,0.80mm,的壁厚成型时易发生翘曲、变形，解决办法是增加产品强度。
洗发水瓶盖采用热塑性塑料聚丙烯，壁厚较薄，成型时型芯深度不大，脱模斜度可确定为,30,或忽略脱模斜度而强制脱模洗发水瓶盖部分尺寸如图,1-25,所示。
