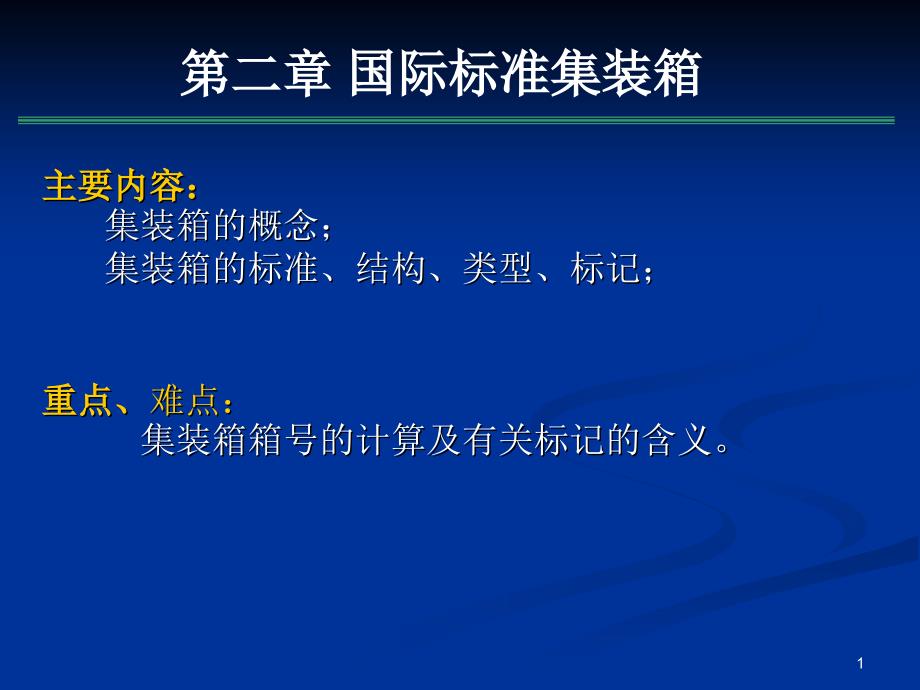

第二章 国际标准集装箱主要内容： 集装箱的概念； 集装箱的标准、结构、类型、标记； 重点、难点： 集装箱箱号的计算及有关标记的含义 1 第一节 集装箱的概念及其标准化一、 集装箱的概念 所谓集装箱，又称货柜，货箱，是指具有一定强度、刚度和规格专供周转使用的大型装货容器使用集装箱转运货物，可直接在发货人的仓库装货，运到收货人的仓库卸货，中途更换车、船时，无须将货物从箱内取出换装2 二、 标准与标准化: 标准的定义：是对经济技术科学及其管理中需要协调统一的事物和概念所作的统一规定标准的分类：国际标准 国家标准 行业标准 企业标准3 第二节 国际标准集装箱 集装箱标准化经历了一个发展过程国际标准化组织ISO/TC 104技术委员会自1965年成立以来，对集装箱国际标准作过多次补充和修改，现行的国际标准为第I系列A、B、C、D四大类共13种 5 一、国际标准集装箱6 在海上运输中，经常使用的是IAA和ICC型集装箱，在实际使用中常以不同长度作为区别的标准，如6.1m (20ft)、12.2m (40ft)集装箱就是指ICC、IAA型集装箱7 二、集装箱尺寸配合图8 除40英尺集装箱的长度允许正好为40英尺外，30英尺、20英尺、10英尺的集装箱，其长度均必须小于其公称长度。
国际标准规定：其长度之间的间距，必须为3英寸（76mm）9 三、集装箱的统计口径从统计的角度，将一个C类集装箱（长度为20 ft），称为1个标准箱（TEU）；一个40 ft的集装箱计为2个标准箱；一个30 ft的集装箱计为15个标准箱；一个10 ft的集装箱计为05个标准箱 TEU=Twenty-foot Equivalent UnitFEU=Forty-foot Equivalent Unit10 四、集装箱的重量11 Tare WT(weight) 自重，又称空箱质量，以T表示Payload，载重，以P表示它是集装箱最大容许承载的货物重量Max WT(weighy)，最大工作总重量，以R表示R=T+PLBS=pound 1 磅 0.4536 千 克12 五、集装箱的方位性术语 前端（Front）：指没有箱门的一端 后端（Rear）：指有箱门的一端 左侧(Left)：从集装箱后端向前看，左边的一侧 右侧（Right）：从集装箱后端向前看，右边的一侧 由于集装箱在公路上行驶时，有箱门的后端都必须装在拖车的后方，因此有的标准把左侧称为公路侧，右侧称为路缘侧13 路缘侧（Gurbside）：当集装箱底盘车在公路上沿右侧向前行驶 时，靠近路缘的一侧。
公路侧（Roadside）：当集装箱底盘车在公路上沿右侧向前行驶时，靠近马路中央的一侧纵向（Longitudinal）：指集装箱的前后方向横向（transverse）：指集装箱的左右、与纵向垂直的方向14 15 六、集装箱的结构 框架 (Frame) 两个侧壁 (Side Wall)两个端壁 (End Wall)箱顶 (Roof)箱底 (Floor)箱门 (Door)角件 (Corner Fitting)16 17 18 第三节 集装箱的类型 一、按规格尺寸分外尺寸为6.1m2.44m2.59m（20ft8ft8ft6in），简称20尺货柜外尺寸为12.2m2.44m2.59m（40ft8ft8ft6in），简称40尺货柜外尺寸为12.2m2.44m2.9m（40ft8ft9ft6in），简称40尺高柜 19 20尺货柜20 40尺货柜21 40尺 超高集装箱40尺 国际标准集装箱22 二、按集装箱的制造材料分1钢制集装箱 其框架和箱壁板皆用钢材制成最大优点是强度高、结构牢、焊接性和水密性好、价格低、易修理、不易损坏，主要缺点是自重大、抗腐蚀性差 2铝制集装箱 铝制集装箱有两种：一种为钢架铝板；另一种仅框架两端用钢材，其余用铝材。
主要优点是自重轻、不生锈矽卜表美观、弹性好、不易变形，主要缺点是造价高，受碰撞时易损坏 23 3不锈钢制集装箱 一般多用不锈钢制作罐式集装箱不锈钢制集装箱主要优点是强度高、不生锈、耐腐性好，缺点是投资大 4玻璃钢制集装箱 玻璃钢集装箱是在钢制框架上装上玻璃钢复合板构成的主要优点是隔热性、防腐性和耐化学性均较好，强度大，能承受较大应力，易清扫，修理简便，集装箱内容积较大等；主要缺点是自重较大，造价较高 24 玻璃钢25 三、按集装箱的用途分1. 干货集装箱 （Dry cargo container）2. 保温集装箱 （Insulated container） (1) 冷藏集装箱 (2) 隔热集装箱 (3)通风集装箱 26 3. 特种集装箱 (Special container) 开顶集装箱（Open Top Container） 台架式集装箱（Platform Based Container） 平台式集装箱（Platform Container） 罐式集装箱（Tank Container） 汽车集装箱（Car Container） 动物集装箱（Pen Container or Live Stock Container） 服装集装箱（Garment Container） 散货集装箱（Solid Bulk Container）27 保温集装箱是用来装运需要冷藏或保温的货物，所有箱壁都用导热率低的材料隔热而制成的集装箱。
又可进一步分为：冷藏集装箱：能保持所定温度的保温集装箱；隔热集装箱：载运水果、蔬菜等货物，防止温度上升过大，以保持货物鲜度而具有充分隔热结构的集装箱；通风集装箱：装运不需冷冻而具有呼吸作用的货物，在端壁和侧壁上设有通风孔的集装箱28 冷藏集装箱29 冷藏集装箱30 开顶集装箱(Open Top Container) 这种集装箱的特点是箱顶可以方便地取下和装上箱顶又有硬顶和软顶两种硬顶用薄钢板制成，利用起重机械进行装卸作业软顶一般用帆布、塑料布或涂塑布制成，开顶时只要向一端卷起就可以了这种集装箱适用于装载大型货物和重货，如钢铁、木材，机械，特别是像玻璃板等易碎的重货利用吊机从顶部将货物吊入箱内不易损坏货物，而且也便于在箱内固定 31 开顶散货集装箱32 开顶集装箱33 台架式集装箱（Platform Based Container） 这种集装箱的特点是没有箱顶和侧壁，甚至连端壁也去掉而只有底板和四个角柱的集装箱这种集装箱可以从前后、左右及上方进行装卸作业，适合装载长大件和重件，如重型机械、钢材、木材、钢锭等台架式的集装箱不防水，怕水湿的货物不能装运，如一定要装运，只有用帆布遮盖、密封好 34 台架式集装箱35 台架集装箱36 罐式集装箱（Tank Container） 顾名思义这种集装箱是专为装运液体货物，如酒类、汽油、化学品而设计的。
它由罐体和框架两部分组成，罐体用于装载液体，框架用来支承和固定罐体罐体的外壁采用保温材料以使罐体隔热，内壁一般要研磨抛光以避免液体残留在壁面 37 罐式集装箱38 汽车集装箱(Car Con-tainer) 这种集装箱是专门装运小型汽车用的其结构特点是没有侧壁，仅有框架和箱底为了防止汽车在箱内滑动，箱底专门设有绑扎设备和防滑钢板大部分汽车集装箱设计成上下两层，可以装载多辆小汽车39 动物集装箱(Pen Container or Live Stock Container) 这是一种专门用来装运鸡、鸭、猪、牛等活牲畜的集装箱为了避免阳光照射，动物集装箱的箱顶和侧壁是用玻璃纤维加强塑料制成的40 服装集装箱(Garment Container) 也称挂衣箱这种集装箱的特点是:在箱内上侧梁上装有许多根横杆，每根横杆上垂下若干条皮带扣、尼龙带扣或绳索，将成衣衣架上的钩直接挂在带扣或绳索上这种服装装载法属于无包装运输，它不仅节约了包装材料和包装费用，而且也减少了人工，提高了服装的运输质量41 散货集装箱(Solid Bulk Container) 这种集装箱是用来装运粉状或粒状货物，如大豆、大米、各种饲料等。
这种集装箱的顶部设有2-3个装货口，在箱门的下部设有卸货口使用这种集装箱装运散货，一方面提高了装卸效率，另一方面提高了货运质量，减轻了粉尘对人体和环境的侵害 42 汽车集装箱服装集装箱动物集装箱罐状集装箱43。
