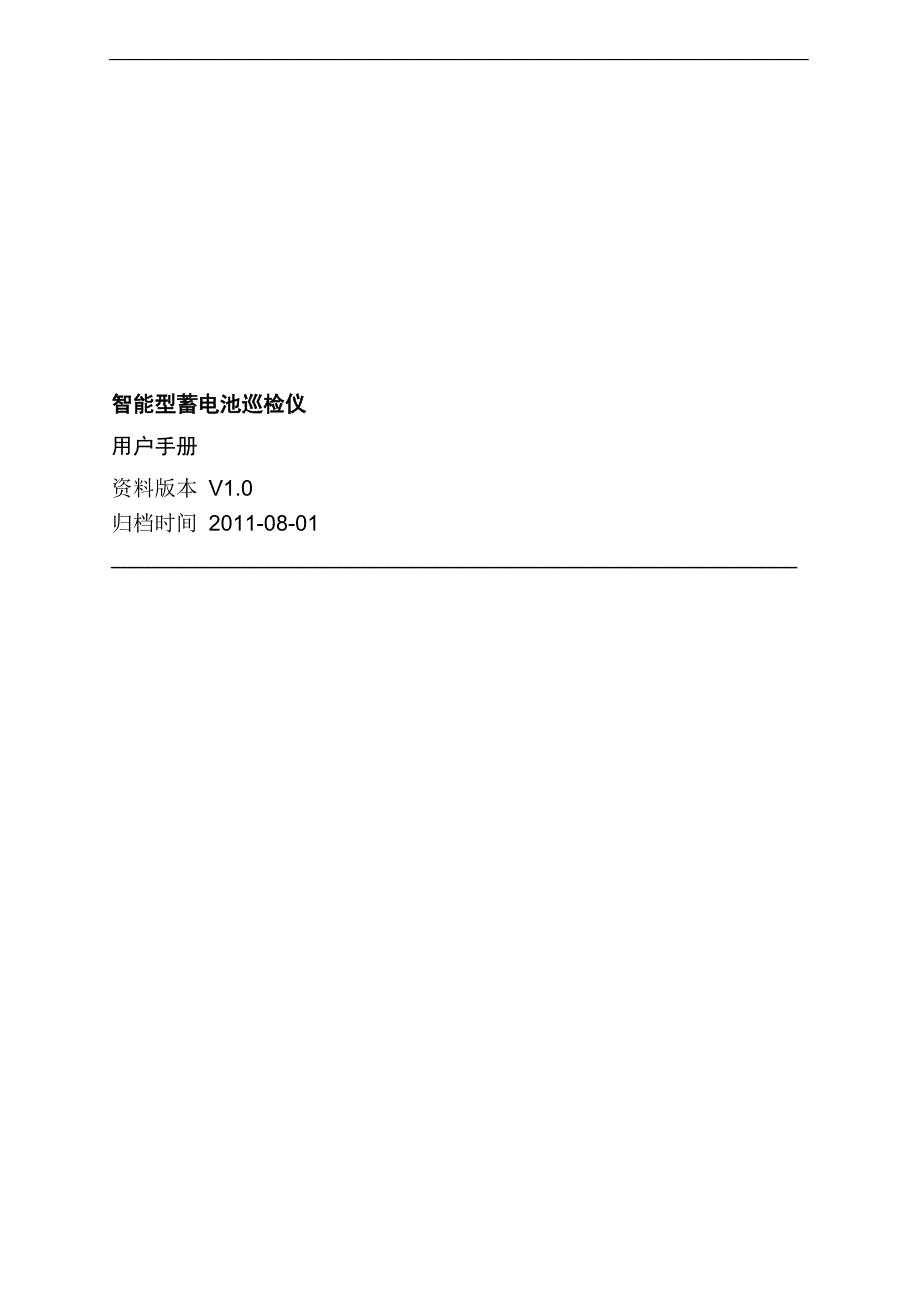

智能型蓄电池巡检仪用户手册资料版本 V1.0归档时间 2011-08-01_________________________________________________________安全注意事项操作安全l 在使用本产品前，请仔细阅读“安全注意事项”，以确保正确和安全的使用；l 本产品的安装、接线和调试工作，请由具备一定电气安全知识的技术人员来完成；电气安全l 在安装和接线时，请按照安装接线图来操作；l 在接线时，严格区分“工作电源线”、“RS485通讯线”和“电池电压信号采集线”，以避免损坏机器；l 接线时，注意先接好蓄电池巡检仪和电池巡检单元上的线，确认无误后，再拔除蓄电池巡检仪和电池巡检单元上的接线端子排，再去接电池端子上的连接线；l 蓄电池组的编号顺序是从负极往正极编数，即蓄电池组负极端上的电池为第一节电池；l 在接电池端子上的连接线是，请注意电池的正负极性；l 上电前，请确认已正确接地，“工作电源线”、“RS485通讯线”和“电池电压信号采集线”正确无误后，再插上蓄电池巡检仪和电池巡检单元上的接线端子排，之后上电调试其他l 本手册适用于KH-BU01蓄电池巡检仪和KH-BU02电池巡检单元产品；目 录1．概述 42．功能 43．特点 44．主要技术参数 55．外形及安装尺寸 56．接线端口定义 67．显示及按键说明 78．操作说明 89．电池巡检单元 1110．安装接线案例 14 1. 概述KH-BU01蓄电池巡检仪是为满足UPS、EPS、直流电源、通信电源等系统而设计的一款式蓄电池巡检仪。
可完成对电池组电压、电池电流、单体电池电压、电池内阻、电池环境温度及电池放电计量等监测和告警功能适用于对2V、6V、12V蓄电池进行监测KH-BU01蓄电池巡检仪自带24节电池巡检功能，每个测量端口均采用光藕进行隔离另外，可通过扩展KH-BU02电池巡检单元实现120节电池巡检功能内置标准RS485通讯接口，实现上位机通讯功能2．功能l 单体电池监测具有过压、欠压和差压报警功能，准确查找故障电池；l 检测单体电池电压、电池组端电压和电流、电池环境温度和测量单体电池内阻； l 放电计量：记录放电电压、电流、放电容量和放电时间；l 完善的故障报警功能；l 开放式通讯协议设计，RS485串行通讯接口，支持1200BPS、2400BPS、4800BPS、9600BPS波特率，实现遥测、遥信功能，可方便的与电力自动化系统对接，实现电池系统自动巡检；l 系统对故障信息提供继电器常开触点输出；l 可按现场实际情况设定巡检电池节数并接线，如18节时只需完成BAT00至BAT18接线, 当超过24节电池时，需通过485通讯接口扩展电池巡检单元3. 特点l 可通过扩展电池巡检单元，实现120节单体电池电压采集功能；l 最多可监测4组独立的蓄电池组；l 配置灵活，操作简单；l 每个电池电压测量端口均采用光藕进行隔离确保系统安全稳定运行；l 通过液晶显示屏，实现人机界面可视化操作；l 完善的告警处理及记录功能，可快速查询当前故障内容；l 完善的远程通信功能，通过RS485接口实现“遥测”，“遥信”等功能。
4. 主要技术参数l 工作电压：DC80~320V/AC220Vl 单体电压测量精度：≤±0.3%l 单体电压测量范围：0.5V~16Vl 电池组电压测量精度：≤±0.5%l 电池电流测量精度：≤±0.5%l 电池温度测量精度：≤±1℃l 连接端口：远程通讯接口RS485 1路 智能设备接口RS485 1路单体电池采集路数 24路电池电电流采集 2路电池温度采集 2路干节点输出 1路l 外型尺寸（长X宽X深）：180X142X57mml 整机重量：≤ 1Kgl 工作环境温度：－15℃～55℃5.外形及安装尺寸 本产品采用嵌入式安装，用户只需在面板上开一个152*136mm的方孔，将本产品卡入其上，然后从反面拧紧螺丝即可6.接线端口定义序号引脚标号功能备注JP11PWR+工作电源正DC80~320V/AC220V2PWR-工作电源负3PE电源保护地JP21BAT00电池组负极第1～19节电池单体电压信号采集特别注意电池的编号顺序是从电池组负端往正端数2BAT01第1节电池正极3BAT02第2节电池正极4BAT02第3节电池正极5BAT04第4节电池正极JP31BAT05第5节电池正极2BAT06第6节电池正极3BAT07第7节电池正极4BAT08第8节电池正极5BAT09第9节电池正极JP41BAT10第10节电池正极2BAT11第11节电池正极3BAT12第12节电池正极4BAT13第13节电池正极5BAT14第14节电池正极JP51BAT15第15节电池正极2BAT16第16节电池正极3BAT17第17节电池正极4BAT18第18节电池正极5BAT19第19节电池正极JP61+12V+12V电源输出传感器工作电源2 +5V+5V电源输出3GND信号地4-12V-12V电源输出JP71BATI1电池组1电流测量信号霍尔传感器信号输入2BATI2电池组2电流测量信号3TMP1温度测量信号1 温度传感器信号输入4TMP2温度测量信号2 JP81S485A上位机RS485通讯同相端RS485上位机通讯端口2S485B上位机RS485通讯反相端JP91485A下位机RS485通讯同相端电池巡检单元扩展端口2485B下位机RS485通讯反相端JP101BAT20第20节电池正极第20～24节电池单体电压信号采集， 2BAT21第21节电池正极3BAT22第22节电池正极4BAT23第23节电池正极5BAT24第24节电池正极JP121NC干节点信号输出2OUTA干节点输出A3OUTB干节点输出B7．显示及按键说明l 采用全中文液晶显示器（192 x 64）显示，一屏最多可显示4行×12列汉字；l 面板的正上方有两个指示灯和一个复位按钮，绿色指示灯表示CPU工作状态，当该指示灯按照一定频率闪烁时，那么CPU工作正常。
红色指示灯表示系统是否异常，当系统出现故障时，该指示灯闪烁;l 面板的正下方有四个按钮，分别为UP键，DOWN键，ENTER键和ESC键;UP键：用来向上移动光标或翻页，在参数设置时，用来修改参数，数据增加；DOWN键：用来向下移动光标或翻页，在参数设置时，用来修改参数，数据减小；ENTER键：进入当前光标所指的界面，在参数设置时，按此键，表示当前光标所指的参数允许修改，再按此键时，光标恢复到自由状态；ESC键：用来退回到相应的界面8. 操作说明 欢迎使用 智能型电池巡检仪1) 开机界面l 开机时，显示主屏画面，如左侧图；l 在主屏界面时，按任意键，进入主界面；系统状态： 正常 电池组1： 53.0V 2.0A电池组2： 53.0V 2.0A 2) 主界面l 显示系统状态（正常或故障）、电池组电压和电流；l 在主界面时，按任意键，进入主菜单界面；故障查询 电池数据 直流数据 系统设置 统计数据 放电计量 3) 主菜单界面l 主菜单界面主要包括故障查询，统计数据，系统设计，电池数据，系统设计，放电计量；1#电池组2#电池组l 通过UP/DOWN键选择的菜单，按ENTER键进入相应的菜单；当选择统计数据，电池数据，直流数据时，会弹出一个电池组选择界面。
01:01#电池组欠压 02:1-001节单体电池欠压 4) 故障查询l 当系统出现异常时，将产生告警信息：声光告警且输出继电器动作，此时系统显示为“故障”且不停的闪烁，适时反映系统运行情况；l 按ESC键退出当前界面，返回到主菜单界面第1＃组电池：组端电压： 235.0 V 电池电流： 12.0A 环境温度： 25.0 ℃ 5) 直流数据l 显示每组电池组的组端电压和电流，以及环境温度；l 按ESC键退出当前界面，返回到电池组选择界面 第1#组统计数据： V—mΩ—No. 最大: 14.00 10.0 16 最小: 12.0 0.8 09平均: 13.50 6.0 6) 统计数据l 统计参数中分别统计出了单体电池电压和内阻的最大值、最小值和平均值，以及所对应的电池序号，便于用户直接定位异常电池；l 按ESC键退出当前界面，返回到电池组选择界面。
001: 12.00 V 10.0 mΩ 002: 12.00 V 10.0 mΩ 003: 12.00 V 10.0 mΩ004: 12.00 V 10.0 mΩ 7) 电池数据l 显示每组电池的单体电压和内阻，通过UP/DOWN键翻页依次查询；l 按ESC键退出当前界面，返回到电池组选择界面8) 系统设置告警设置电池配置通信设置其它l 在主菜单选择系统设置时，会弹出该子菜单；l 通过UP/DOWN键选择的菜单，按ENTER键进入相应的菜单，按ESC 键返回到主菜单 9) 告警设置l 设置电池组欠压、单体电池电压过、欠压告警值、差压报警值；电池组欠压： 198.0V 单体过压值： 14.00 V 单体欠压值： 11.60 V 单体差压值： 0.5V l 按DOWN键翻页，到过流报警值设置菜单 电池充电过流： 8.0 A 。
