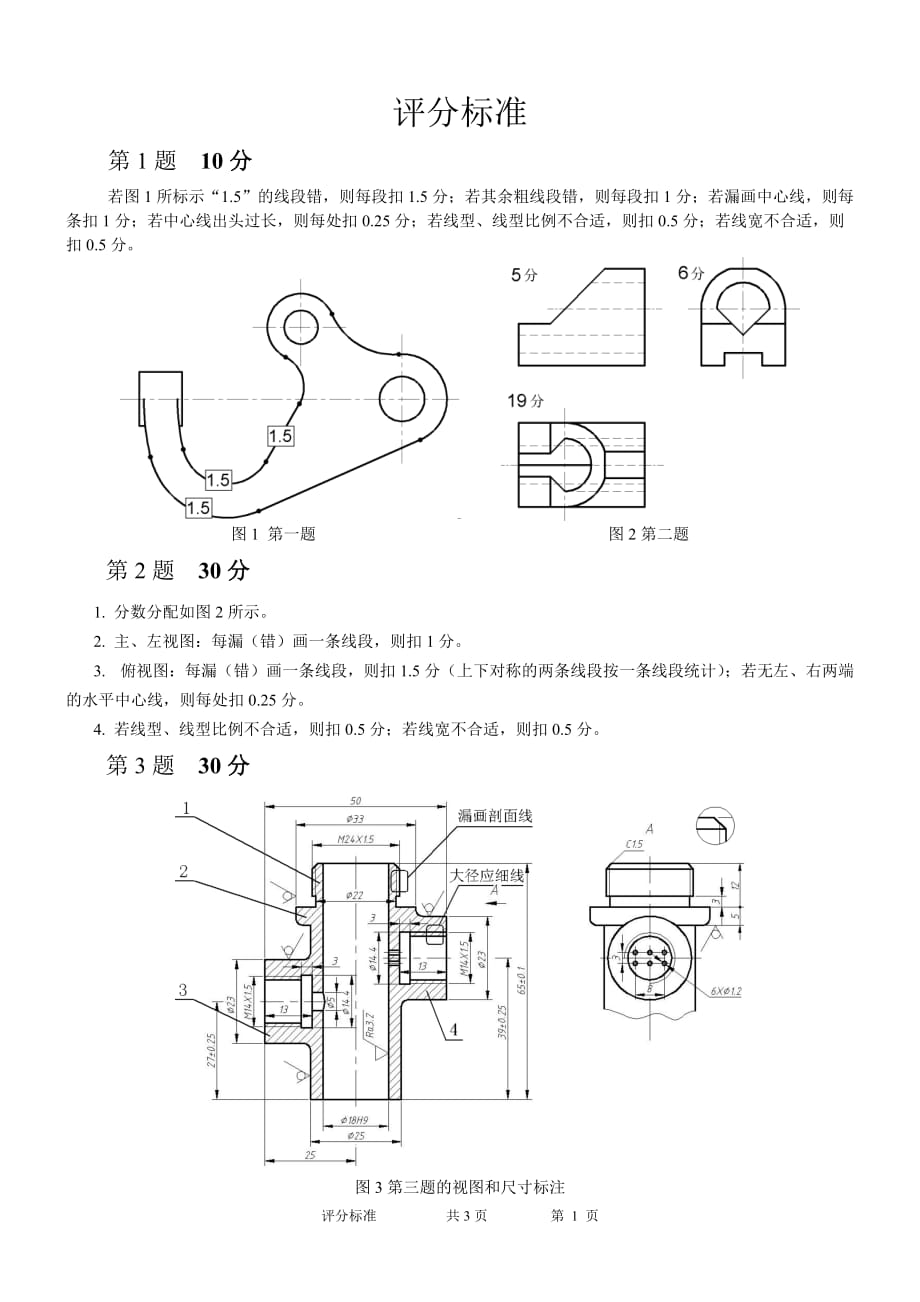

评分标准第1题 10分若图1所标示“1.5”的线段错，则每段扣1.5分；若其余粗线段错，则每段扣1分；若漏画中心线，则每条扣1分；若中心线出头过长，则每处扣0.25分；若线型、线型比例不合适，则扣0.5分；若线宽不合适，则扣0.5分 图1 第一题 图2第二题第2题 30分1. 分数分配如图2所示2. 主、左视图：每漏（错）画一条线段，则扣1分3. 俯视图：每漏（错）画一条线段，则扣1.5分（上下对称的两条线段按一条线段统计）；若无左、右两端的水平中心线，则每处扣0.25分4. 若线型、线型比例不合适，则扣0.5分；若线宽不合适，则扣0.5分第3题 30分图3第三题的视图和尺寸标注该零件可分解为图3所示的4个结构1. 主视图（不含尺寸和表面结构的标注）：10分图3所示的4个结构的分数分配依次为2、2、3、3分，每漏（错）画其中一条线段，则扣1分总共3处螺纹，每漏（错）画一处螺纹，则扣1分，每错画一处螺纹的大、小径的线宽，则扣0.5分若结构3的Ф5处的相贯线为直线，则扣0.5分2. A向视图（不含尺寸和表面结构的标注）：共5分。
若缺少“”或“A”，则扣1分；若“”或“A”的字号不比尺寸数字的字大一号或两号，则扣0.5分；若螺纹大径非3/4圈，则扣1分；若倒角内无螺纹小径，则扣1分；每漏（错）画一条线段，则扣1分3. 尺寸标注：共8分可以改注其他合适的位置，每漏（错）注一个尺寸，或该尺寸文字错（例如图4），则扣0.25分；若尺寸比例不一致、太大（小），则扣1分图4尺寸文字错的实例4. 表面结构（不含右下角）：共3分可以改注其他合适的位置，每漏（错）注一处，则扣0.5分若数字与尺寸数字的高度不一致，则共扣1分若符号不规范，则共扣1分5. 图框和标题栏：共3分若标题栏与题目要求的格式不一致，则扣1分；除了“图号”和“校核者”之外，每漏填一项，则扣0.25分6. 右下角的技术要求及表面结构标注：共1分若“未注圆角R2”与尺寸数字的高度不一致，则扣0.25分；若“技术要求”的字号没有比“未注圆角R2”的字号大一号，则扣0.25分7. 若字压线，则每处扣1分；若中心线出头过长，则每处扣0.5分；若线型、线型比例不合适,则扣1分；若线宽不合适，则扣1分；若字体非“仿宋”，则共扣1分第4题 30分1. 图框、标题栏和明细表：共4分。
如图5所示，若他们的格式与题目所要求的不一致，则扣1分；若序号非自下而上排列，则扣1分；与图5比较，每漏掉一项，则扣0.25分；若字体非“仿宋”，则共扣1分 图5标题栏和明细表 图6序号位置及尺寸文字错2. 零件编号：共3分零件序号的编排可以自定若编号无序，则扣1分；若序号的位置如图6所示，则扣1分；若引线的起始处无显著的圆点（O型密封圈处可以为箭头），则共扣1分；若引线之间相交，则每处扣1分；若编号的数字没有比尺寸数字大一号或两号，则共扣1分3. 视图：共19分（不含尺寸）若只有阀体，可得4分；若漏画气阀杆，则扣6分；若漏画其余零件，则每个（O型密封圈为全部）扣3分；若漏（错）画零件的部分线段，则每条扣1分（可以忽略零件的倒角、圆角和退刀槽）；若漏画假想的外部零件，则扣1分；若外部零件的线型非假想线，则扣0.5分；参照图7右中和右上，若螺纹连接错，则每处扣1分；若螺纹没有“拧紧”，则每处扣1分；密封圈处的细部结构应该如图7右下所示，也可以画成矩形内布满剖面符号或涂黑，否则扣1分；若手柄球和密封圈的剖面符号为金属，则扣1分；若漏画剖面符号，则每处扣1分；若相邻零件的剖面符号的方向间隔均相同，则共扣1分；若线型、线型比例、线宽不合适，则扣1分；若中心线出头太长，则每处扣0.25分；若漏掉“来自气源”、“通工作汽缸”和“通大气”的文字和箭头，则扣1分。
图7 第四题的的视图、尺寸标注零件编号和局部放大图4. 尺寸标注：共4分可以改注其他合适的位置，每漏注图7所示的1个尺寸，则扣0.5分；若标注位置合适但尺寸文字错（例如图6所示），则每处扣0.25分若尺寸文字压线，则每处扣1分若尺寸比例不一致或太大（小），则扣0.5分 评分标准 共3页 第 3 页。
