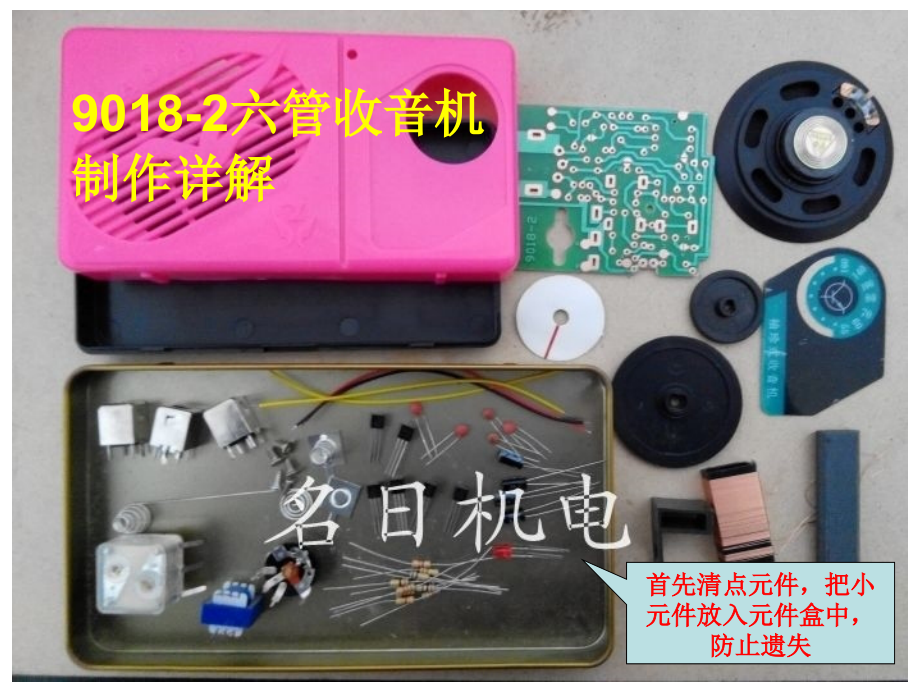

9018 2六管收音机制作详解 首先清点元件 把小元件放入元件盒中 防止遗失 六管即表示共有六个三极管 VT1 9018 混频VT2 9018 中放VT3 9018 检波VT4 9014 低放VT5 VT6 9013 功放 电路板焊面 电路板元件面 安装11个电阻 卧式安装 注意分清阻值 不要装错位置了 安装五个磁片电容 分清规格不要装错位置 磁片电容没有极性分别 9018三极管无色点之分 安装VT1 9018 安装三极管注意管脚极性 安装VT2 9018 安装VT3 9018 安装VT4 9014 安装VT5 VT6 9013 六个三极管安装好后 仔细再检查一遍管脚有无装错 不少同学错在这一步 把四个电解电容安装上 注意极性 电解电容长脚是正极 短脚是负极 准备安装三个中周 标了颜色 不要装错位置 红色中周是振荡线圈内部是没有电容的 白色和黑色中周内部有电容 三个中周不要装错位置 这是输入变压器 有初次极之分 仔细看这里有个凸点标记 凸点 凸点对应这个位置 安装输入变压器 凸点 安装音量电位器 安装双联电容 同时把磁棒支架固定上 准备安装发光二极管 这个位置 发光管要从外壳这个孔里露出 先对一下再安装 还要考虑磁棒位置 发光二极管大致要弯成这样个形状 发光二极管大致要弯成这样个形状 接线圈a 接线圈b 接线圈c 接线圈d 焊接线圈前先把线圈四个头上锡 直接用烙铁带锡在松香里摩擦线头即可 接线圈a 接线圈b 接线圈c 接线圈d 喇叭焊出两根导线 不用区分正负极 电池正负极片分别引出导线 这两点接喇叭 这点接电池负极 这点接电池正极 现在装上电池进入调试阶段 六管收音机调试极其重要 某种程度上说调试比安装更难更重要 调试共分二大步 第一步是静态工作点的测试与调整 第二步是统调 调整频率跟踪 测试点A 测试点B 测试点C 测试点C 第一步 静态工作点的测试与调整 电路板上有四个电流测试点A B C D分别测量混频级 中放级 低放级 功放级电流 打开电源开关 并把旋钮旋到音量最小 用万用表直流电流档分别测试A B C C四个点的电流 图中测试的是A点混频级电流为0 41mA属正常 图中D点功放级实测为1 58mA 属正常 图中B点中放级电流为0 64mA属正常 A点参考值0 3mA左右 B点0 5mA左右 C点2mA左右 D点1 5mA左右 所测数值在参考值上下有相差都属正常 如果发现哪级没电流说明该级有开路现象 如哪级电流特别大说明有短路现象 仔细检查有没有元件装错 极性有没有装反 焊点有无虚焊和短路 有没有因焊接时间过长而把元件损坏 如果元件都完好且没装错 测试电流偏差还是较大 那就调整这一级三极管的偏置电阻 就能调节三极管的工作点 具体A点调R1 B点调R3 C点调R5 D点同时调R7和R9 实测电流大就把电阻调大一点 实测电流小就把电阻调小一点 把四个点电流调整到参考值左右 比参考值大或小一点都属正常的 四个点电流测试正常后 用锡将四个点短接 A B C D要短接 四测试点短接后 测试下整机电流 关掉音量开关 用万用表直流电流档跨接到电源开关上 参考为10mA以内 这台机器实测为9 3mA属正常 贴纸贴到双联拔盘上 把拔盘安装到双联电容上 准备第二步中频调整 第二步统调 调整频率跟踪 本节介绍是手工调试 专业仪器调试不在介绍之内 一定把收音机拿到室外或者阳台上 因为现在房子墙都比较厚对中波有较强的阻挡作用 室内中波信号都不太好 中波接收范围约为535KHZ 1625KHZ 首先调整收台旋钮 随便接收一个台 用无感起子依次调整黑 白 红三个中周 调至声音最大又不失真 即把三个中周都调整到465KHZ 然后调整收台旋钮至低端接收一个低端电台信号如600KHZ左右电台 移动磁棒上天线线圈位置 使之声音最响 然后接收一个高端电台如1400KHZ左右电台 调整双联电容上的本振补偿电容Cb 使之声音最响 再接收一个中端电台 用无感起子缓慢调整红色中周 使之声音最响 以上几步互相都有影响 要来回调整多次才能达到最佳状态 即所谓三点统调 低端收台移动线圈在磁棒上位置 高端收台调整本振补偿电容Cb 这个是输入谐振补偿电容Ca 用来调整刻度误差 比如接收1400KHZ电台 结果在刻度1500HKZ处才接收到 那么就调整Ca使刻度指示到1400KHZ处正好接收到该电台 中端收台调红色振荡中周 调试结束后 电路板要用螺丝固定住 收音机收台多少跟当地信号有关 并没有统一标准 谢谢观赏 。
