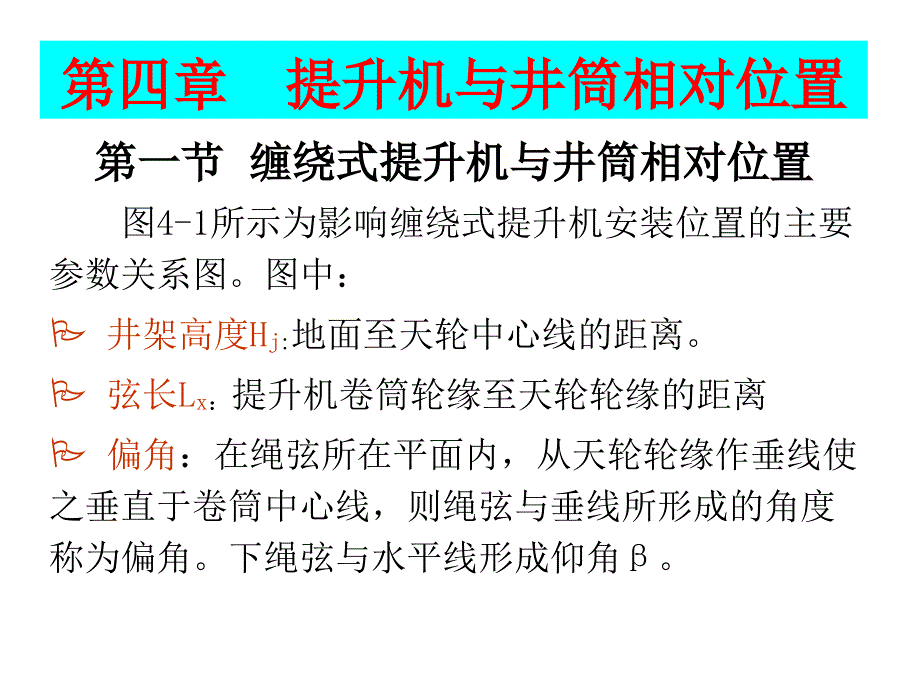

第四章 提升机与井筒相对位置 图4-1所示为影响缠绕式提升机安装位置的主要参数关系图图中：P 井架高度Hj:地面至天轮中心线的距离P 弦长Lx：提升机卷筒轮缘至天轮轮缘的距离P 偏角：在绳弦所在平面内，从天轮轮缘作垂线使之垂直于卷筒中心线，则绳弦与垂线所形成的角度称为偏角下绳弦与水平线形成仰角 第一节 缠绕式提升机与井筒相对位置图41 影响提升机安装位置的主要参数关系图一、井架高度Hj，及井筒提升中心线至卷筒中心线距离Ls 在Lx.min已知的情况下，为了求出Ls.min ，可先计算井架高度Hj 图4-1可知，Hj应由下列各部分组成： （4-6） 式中：Hx为卸载高度；Hr容器全高，可从容器规格中查得；Hg为过卷高度；Rt为天轮半径式中最后一项0.75Rt是一段附加距离，因为从容器连接装置上绳头与天轮轮缘的接触点到天轮中心约为0.75Rtp 对于需要在井筒与提升机房之间安装井架斜撑的矿井，对上述L值要按下式检验 ： （4-8）p 一般来说，根据式(4-7)所确定的Ls.min值能够满足式(4-8)的要求若有特殊情况，可按照式(4-8)加大Ls.min ，这时偏角将稍有降低二、钢丝绳弦长Lx及偏角 在提升过程中，弦长、偏角是变化的,且相互制约。
为了防止运转时钢丝绳跳出天轮轮缘，Lx在不宜过大Lx过大时，绳的振动幅度也增大因此将弦长Lx限制在60m以内由图4-1可以看出，上、下两条绳弦长度不相等，但在计算中，近似地认为卷筒中心至天轮中心的距离即为弦长 由图4-1可见，当右钩提升即将开始时，右钩钢丝绳形成最大外偏角，左钩钢丝绳形最大内偏角2，当左钩提升即将开始时，左钩钢丝绳形成最大外偏角1，右钩形成最大内偏角2 限制偏角的原因及具体规定是： (1)偏角过大将加剧钢丝绳与天轮轮缘的磨损，降低了钢丝绳的使用寿命，严重时，有可能发生断绳事故因此，煤矿安全规程规定，内外偏角均应小于130 (2)某些情况下，当钢丝绳缠向卷筒时，会发生“咬绳”现象由图4-2可见，若内偏角过大，绳弦的脱离段与邻圈钢丝绳不相离而相交，如图中A点所示，这就是“咬绳”有时，虽然内偏角并不很大，但由于卷筒上绳圈间隙较小、钢丝绳直径d较大或卷简直径D较大，也会“咬绳”咬绳”加剧了钢丝绳的磨损图42 钢丝绳 在卷简上缠绕时，“咬绳”示意图图4-3 提升机在不同，d及D时避免“咬绳”的内偏角的允许角度曲线 图44提升机在不同，d及D时避免“咬绳”的内偏角的允许角度曲线 由图4-l可以看出，外偏角与弦长L的关系式为： 式中：B为卷筒宽度； S为两天轮中心距； a为两卷筒之间距离。
4-1） 上式中：若取Lx值较小，1能超过最大允许值130，应以煤矿安全规程规定的最大允许值130代入上式，求出相应的最小弦长Lxmin 即： （4-2） 内偏角2与弦长Lx的关系为： 式中：H为提升高度； 30为钢丝绳试验长度； 3为摩擦圈数 上式中分子中括弧一项代表提升终了时，卷筒表面未缠绳部分的宽度 （4-3） 同理，以最大允许角度2.max代入上式，可求出相应的 即： p 要特别指出的是：上式应同时满足前述两个规定 （4-4） 选择L和L中的大值，定为最小弦长L若求出的L不超过60m，则所定偏角、弦长均合理；若L已超60m，设法解决若仅由于“咬绳”致使过小以致L过大时，可根据具体情况，适当增大或采取其他措施，提高以降低L 显然，式(4-4)是适用于单层缠绕的对于双层或多层缠绕的提升机，由于层与层之间己加剧了钢丝绳的磨损故一般不再考虑“咬绳”问题多层缠绕时，Lx.min的计算式应为： （4-5）三、下绳弦与水平线夹角 仰角的大小影响着提升机主轴受力情况JK型提升机主轴设计时，是以下出绳角为15考虑的，若15，钢丝绳有可能与提升机基础接触大了钢丝绳的磨损对于JK型提升机，应按下式计算出值： （4-9）第二节 塔式布置多绳摩擦提升机一、井塔高度Hj 由图4-5可见，式(4-6)只相当于计算了井口到导向轮中心的一段距离。
井塔高度Hj内，还应包括多绳摩擦轮中心高出导向轮中心的高度Ht 常取Dt=D+(1.52)m井塔高度Hj应为： （4-10）式中：r为导向轮半径二、围包角 由图4-5可知， 多绳摩擦轮与导向轮水平中心距OA：式中：S为两容器中心距； r为导向轮半径； R为摩擦轮半径 两轮轴心连线OO1: 图4-5中BC段钢丝绳为两轮的公切线延长OB至D点，并令BD=r，则OO1D可表示为： 因OAE EDO1，故在直角三角形OAO1中，有下列关系： 由图4-5可知，将相应关系代入上式可得： 所以围包角：（4-11）。
