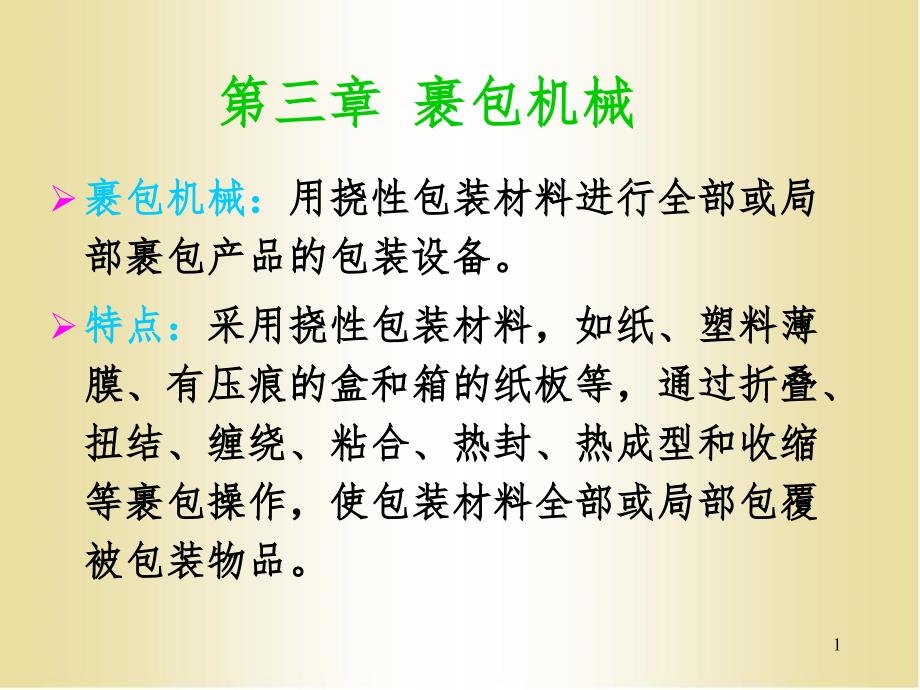

1,第三章 裹包机械,裹包机械：用挠性包装材料进行全部或局部裹包产品的包装设备 特点：采用挠性包装材料，如纸、塑料薄膜、有压痕的盒和箱的纸板等，通过折叠、扭结、缠绕、粘合、热封、热成型和收缩等裹包操作，使包装材料全部或局部包覆被包装物品2,裹包机分类：,典型的裹包方式,3,第一节 裹包机,扭结包装机：用挠性包装材料裹包产品，将末端伸出的裹包材料扭结封闭的机器 一、间歇双端扭结式糖果包装机,主要由料斗、理糖部件、送纸部件、工序盘以及传动操作系统等组成4,,糖果加工艺流程,5,1. 间歇双端扭结式糖果包装机包装工艺流程,6,2. 包装扭结工艺路线图,扭糖手,视频1,视频2,7,,8,工作过程： 在第工位：工序盘停歇，送糖杆、接糖杆将糖果和包装纸送入工序盘上的糖钳手内，并夹持形成U形状接着活动折纸板将下部伸出的包装纸向上折叠 在第工位：固定折纸板将上部伸出的包装纸向下折叠成筒状固定折纸板沿圆周方向一直延续到第工位 在第工位：连续回转的两只扭结手夹紧糖果两端的包装纸，并完成扭结 在第工位：糖钳手张开，打糖杆将糖果成品打出，裹包过程结束9,二、折叠式裹包机,折叠式裹包机：用挠性包装材料裹包产品，将末端伸出的裹包材料折叠封闭的机器。
卧式直线型折叠裹包工艺路线,10,阶梯型折叠裹包工艺路线,组合型裹包工艺路线,11,1 条盒透明纸裹包机,1.1 组成 主要由条盒输入装置1、包装系统2、透明纸供送系统3、动力装置4、条盒输出机构及控制系统等组成1.2 工作原理,视频1,12,条盒烟输送带托板7 纸覆盖在条盒上面,13,包装工艺流程,a. 条盒进给，同时透明纸进给并定长切断； b. 透明纸到位，同时条合上托形成倒U形裹包； c. 折叠底边后长边； d. 折叠两顶端后部的短边； e. 折叠底面的前长边，热封底面长边，折叠两顶端前部的短边； f. 折叠两顶端的下部长边和上部长边，完成两顶端封合14,1.3 主要机构,(1) 条盒输送机构,墙板1应具有较好的导向作用，通过调节两墙板的间距，使呈锥形； 光电传感器用来控制条盒的输入状态，当条盒受阻，遮住光电传感器达1.5s以上，实现自动停机15,(2) 透明纸供送机构,供送原理,16,(3) 条盒托板机构,条盒托板机构,条盒垂直通道,17,(4) 折角-推板装置,完成两顶端前部的折叠任务和推动条盒向前输送18,(5) 底面折板机构,底面折叠板具有两种功能：除折叠底面一长边外，同时与摆动板一起接住托板推上的条盒和透明纸。
19,(6) 摆动板机构,摆动板机构作用：在托板上升过程中使透明纸定位并对条盒进行U形裹包，在托板下降时用来托住条盒7) 条盒输出装置,20,特点：1、全密封包装：防水、防潮、防污染 2、瞬间封结，热封工位不存料：近似冷包装，对药品类热敏产品无影响 3、自动粘贴防伪易拉线：提高产品防伪能力 4、全自动：自动上料、堆叠、包装、热封、整理、记数 5、电气控制系统以可编程序控制器PLC为中心：保证设备运行时稳定可靠，性能稳定 6、自动调零、复位功能,设备更具人性化和智能化，使用、操作、维护、维修更简单 7、包装速度可无级调速，更换摺纸板及少量零部件即可包装不同规格（大小、高矮、宽窄）的盒式包装物 8、整机包装速度快，高效节能,TCGB-2型全自动透明纸裹包机,应用：适用于药品、保健品、食品、化妆品及烟草等行业,21,三、回转式折叠裹包机,3.1.糖果折叠式裹包工作原理,折叠式裹包工艺流程,22,包装卷材1经导辊2舒展送进，被辊刀7切成单张包装纸，同时送糖机构8将到位的糖块和包装纸一起顶推入钳糖手11内，使其包装形态上图呈B状回转式方块糖折叠裹包机原理,23,钳糖手11的开合由摆动凸轮机构14控制，在钳糖盘13停歇而且糖块被送入时，摆动凸轮逆时针偏转令钳糖手在弹簧力作用下闭合从而夹紧糖块。
随后下抄纸机构10向上偏摆，同时完成下折边与下端折，使包装形态呈上图C状 糖钳盘回转，在转位过程中，由固定折边器3完成上折边，同时由上折端器4完成上端折，使包装形态呈上图D状 接着，当钳糖盘进行第一次转位和第二次转位过程中，糖块先后进入左右折端器5的前斜部和后斜部，从而完成糖块的左端折和右端折，使包装形态呈上图E，F状，完成整个折叠裹包过程 包装好的糖块由钳糖手夹持继续回转，靠固定端面挡板6保持折边定型直至出料工位在出料工位，钳糖手张开卸出糖块，或由打杆把糖块打出24,3.2 包装工作循环 折叠式裹包的工艺流程包括前后冲送糖、钳糖手开闭、下抄纸以及打糖等动作 钳糖盘间歇转位，其转位角为600，即在主轴回转3600中，在1200使钳糖盘转位，其余2400使钳糖盘静止 3.3 特点 体积小、结构紧奏，包装件在工位间步进传送的时间短，即空程小，生产率较高，回转步进传送机构定位准确，包装稳定可靠25,四、直线移动式折叠裹包机,直线移动式折叠裹包工艺图,26,裹包过程,27,推料机构,推料头沿a-b-c-d轨迹运动 a-b为直线匀速，起始终点无冲击； b-c推头回程下降，由缓慢逐渐增速； c-d继续回退； 由d返回a完成一周期，为下次推料准备。
偏心曲柄和凸轮组合驱动的推料机构,28,第三节 贴体包装机,贴体包装方式与热成型包装相似区别在于它不需要热成型模具，包装材料经加热软化后，以包装物品自身为模成型，依靠衬底纸板上的粘接剂与衬底封合，冷却后包装薄膜贴合在被包装物品上 贴体特别适合包装一些形状复杂或易碎、怕挤压的商品衬底有孔，其防潮性和气密性比某些泡罩包装差，如衬底为铝塑复合薄膜的PTP包装，能使其中的被包药片、奶片等，完全实现防潮包装，甚至真空包装29,贴体包装工艺流程,将产品和包装底板放入贴体包装机真空室内，加热器开始加热使贴体膜夹在膜框中受热软化,经适当加热软化的贴体膜在膜框下降时覆盖在待包装产品上,加热器停止加热，同时开始抽真空，将贴体膜紧紧吸附于产品及粘贴于底板上，形成贴体包装,膜框打开，取出包装成品,,,视频,30,贴体包装机工作原理,31,将粒状树脂塑料经加热熔融后，从挤出头挤出，通过特殊喷嘴而成融态薄膜，覆盖在被包装物品和衬底板上 贴体包装机特点：使产品固定在预定位置上，防止产品在运输中损坏；防止产品受潮；可直接展示产品；可成组包装，体现集合功能；衬底可以印刷，增强商品的宣传效果流动灌注真空贴体包装工作原理,32,用于食品的密封包装和果疏的密封包装,真空贴体包装机,33,第四节 收缩包装机,收缩包装机：将产品用热收缩薄膜裹包后再进行加热，使薄膜收缩后裹紧产品的机器。
收缩包装机可分为隧道式收缩机、烘箱式收缩机、框式收缩机和枪式收缩机 可用的收缩薄膜材料有：聚氯乙烯、聚乙烯和聚丙烯 主要技术指标：收缩率、收缩张力、收缩温度、热封性等34,1. 收缩裹包的原理 用于收缩包装的包装材料是经过特殊处理的收缩薄膜即在制成薄膜的过程中先使其受到拉伸作用，可同时进行横向和纵向拉伸，也可只进行某一方向的拉伸薄膜分子在受拉伸的状态下定向排列，并立即骤冷定型，当收缩膜再加热时，原分子之间规则的排列发生变化，薄膜分子要回到原来的排列和形状，由此产生了一个收缩力，从而原有面积大大缩小，紧附于产品表面达到包装目的35,2. 收缩裹包的形式及工作原理,薄膜对物品的裹包方式有三种：,2.1 两端开放式 适合单一品种大批量产品的包装36,采用平膜就不受产品品种的限制，多用于形状规整的单一或多件产品的包装双张平膜裹包工作原理,37,,利乐收缩包装机,利乐收缩裹包原理,38,2.2 一端开放式,可采用管状收缩薄膜套住物品并将一端封合；也可先将管状薄膜或平膜预制成袋，再套住物品进行裹包托盘收缩包装过程,39,2.3 全封闭式,将物品四周(用平膜时)或两端(用管状膜时)封合裹包起来主要用于要求密封性好的产品包装，如碗面等。
可采用管状薄膜、双折薄膜和平张薄膜进行裹包L形封口裹包工作原理,动画,40,平张膜热封裹包原理 用三面封口的枕形包装形式裹包物品，适用于长柱形物品的裹包双张膜热封裹包原理 当包装物品较大时，采用双张平膜进行全封闭裹包动画,动画,41,3 热收缩装置,作用：利用热空气对裹包完毕的物品进行加热，使薄膜收缩采用电加热，保证热风能均匀地吹到包装物上，使薄膜收缩均匀 采用温度调整装置保证遂道内温度恒定(温差小于10) 采用强制循环系统保证热风的循环。
