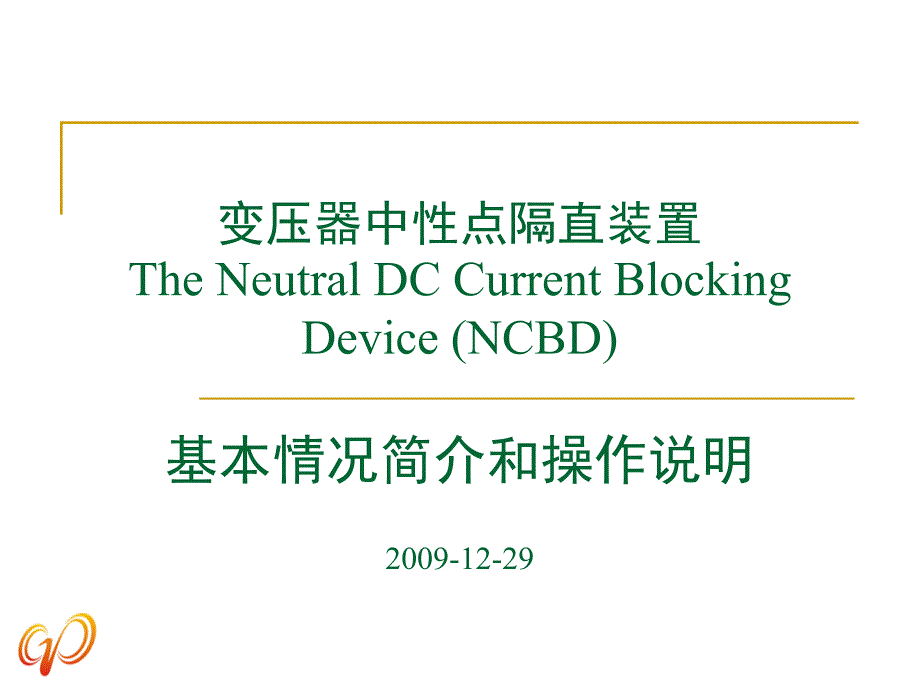

变压器中性点隔直装置 The Neutral DC Current Blocking Device (NCBD) 基本情况简介和操作说明 2009-12-29,,,,目录,一、隔直装置的原理和运行状态介绍 二、隔直装置的安全措施介绍 三、隔直装置的操作说明,装置原理及结构——装置基本原理框图,隔直流电容 状态转换开关 换向整流桥 晶闸管 过电压触发单元 状态转换开关合闸线圈,011JS,012JS,001JA,直接接地运行状态,正常运行情况下，装置刀闸 (012JS)在闭合状态，变压器中性点通过隔直装置内部的快速转换开关（001JA）直接接地 无论电网发生任何情况，状态转换开关均处于可靠闭合状态 开关触点设计电流承受能力50kA、持续时间1s受试验能力的限制，承受能力实际试验电流达到40kA、持续时间1s连续三次试验没有对开关触点造成损坏电容接地运行状态,当变压器中性点出现直流电流，超过设定的电流定值5A和持续时间达60S后，隔直装置可通过自动或手动方式进入电容接地运行状态（正常情况下将设定在自动控制方式） 此时变压器中性点通过1Ω的容抗接地，通过计算，对继电保护装置的动作行为不会产生影响，继电保护参数不需要重新配置。
当变压器中性点的直流电流消失，电容器两端的电压下降，低于设定的电压定值10V和持续时间达2小时后，隔直装置可通过自动或手动方式进入电容接地运行状态（正常情况下将设定在自动控制方式）电容接地运行状态（续）,在电容接地运行状态下，如果电网发生三相不平衡短路故障，变压器中性点短路电流会在1Ω容抗上产生电压 隔直装置检测到过电压时（旁路启动电压设定在800V），将在200us时间内闭合快速转换开关，旁路电容器，使变压器中性点进入直接接地运行状态 当出现隔直装置的控制元器件全部失效，而变压器中性点仍保持在电容接地状态，此时还有并联在操作刀闸上的放电间隙，其动作电压为2000V，保障变压器中性点免受过电压的损坏隔直装置检修状态,在隔直装置需要退出检修时，将旁路检修刀闸 (011JS)闭合，装置刀闸(012JS)断开 此时变压器中性点保持在直接接地状态1. 电容接地状态下，系统发生三相不平衡故障时，接力式的旁路保护措施保证中性点可靠接地晶闸管的快速性与大容量接点开关的持久性相互结合 触发单元触发―晶闸管导通―快速开关闭合(不需外部电源) 2.快速旁路回路采用双晶闸管并联，既提高了旁路 系统的可靠性，同时又增加了旁路系统的旁路电流容量，目前旁路系统试验最大电流已经做到有效值22kA，持续时间200ms 。
安全措施介绍,采用三选一方式的三重过电压旁路触发元件，大大提高过电压旁路启动的可靠性； 当装置由直接接地运行方式进入到电容接地方式时，为保证装置的安全可靠运行，测控单元借助外围辅助电路自动对过电压快速旁路系统进行一次小能量过电压旁路启动试验，以保证过电压快速旁路系统在电容接地运行模式下可靠工作当试验失败时，装置不能进入电容接地运行状态 另外，装置设定以7天为周期进行自检，如果自检三次均失败，则闭锁操作，发出报警5. 进入电容接地运行状态后通过整流桥内外电压的监视实时检查整流桥的运行状态 6. 对于重要部位的测量，采用双传感器测量测控单元对两个传感器的测量数据进行偏差比较，超出误差范围将触发告警，并闭锁装置进入电容接地运行状态 7. 两个手动操作刀闸有机械联锁机构，保证只能有一个刀闸处于断开位置，在分、合闸位置上可以挂锁锁定操作手柄,,挂锁孔,1、隔直装置大修期间投运（先投主变后投装置）： 确认主变已送电； （LPO） 确认011JS在闭合位置，012JS在断开位置；（LPO） 确认LMC006CR的117JA在闭合状态；（LPO） 在就地006AR的监控计算机上将运行模式设置为“手动”方式；（OPE） 通过就地监控计算机操作，按“跳开关”按钮，观察操作过程无异常报警，如有报警，则通知MEE检查处理；（OPE） 通过就地监控计算机操作，按“合开关”按钮，确认隔直装置处于直接接地状态，且无异常报警；（OPE） 在就地监控计算机上将运行模式设置为“自动”方式； （OPE） 通过手柄手动操作，将012JS闭合，挂锁；（LPO） 通过手柄手动操作，将011JS断开，挂锁。
此时主变中性点隔直装置正式投运LPO）,隔直装置的操作说明,隔直装置的操作说明,,,,2、隔直装置大修期间停运（先退装置后停主变）： 检查011JS在断开位置，012JS在闭合位置； （LPO） 在就地006AR的监控终端计算机的“运行状态区”确认隔直装置处于直接接地运行状态，即此时主变中性点没有直流或未达到定值；（LPO） 通过手柄手动操作，将011JS闭合、挂锁；（LPO） 通过手柄手动操作，将012JS断开、挂锁，此时主变中性点隔直装置正式退出运行LPO）,隔直装置的操作说明,3、隔直装置故障处理： 当隔直装置出现“装置故障”或失去220V交流电源（LMC)的情况，都将触发主控室“GEV008AA”的主变综合报警，此时应将电容隔置装置退出运行 ；（LPO） 在就地006AR的监控计算机的“运行监视区”检查出现红色的“故障指示”，确定是装置故障，或者检查发现006AR上的两个指示灯001LA和002LA全灭，显示屏的电源指示灯为灭（计算机有屏保，屏保的输入密码为1），确定是装置的220V交流电源失去确认GEV008AA是隔直装置的故障触发，通知OPE到场检查处理；（LPO） 在就地监控计算机上确认具体的故障性质，如需退出装置作进一步检修，则提票给MEE，同时告知OPP通报电网；（OPE/OPP） 通过手柄手动操作，先将011JS闭合，再将012JS断开；（LPO） 在检修工作票下对隔直装置的故障进行检查、处理。
MEE）,隔直装置的操作说明,隔直装置的操作说明,,,。
