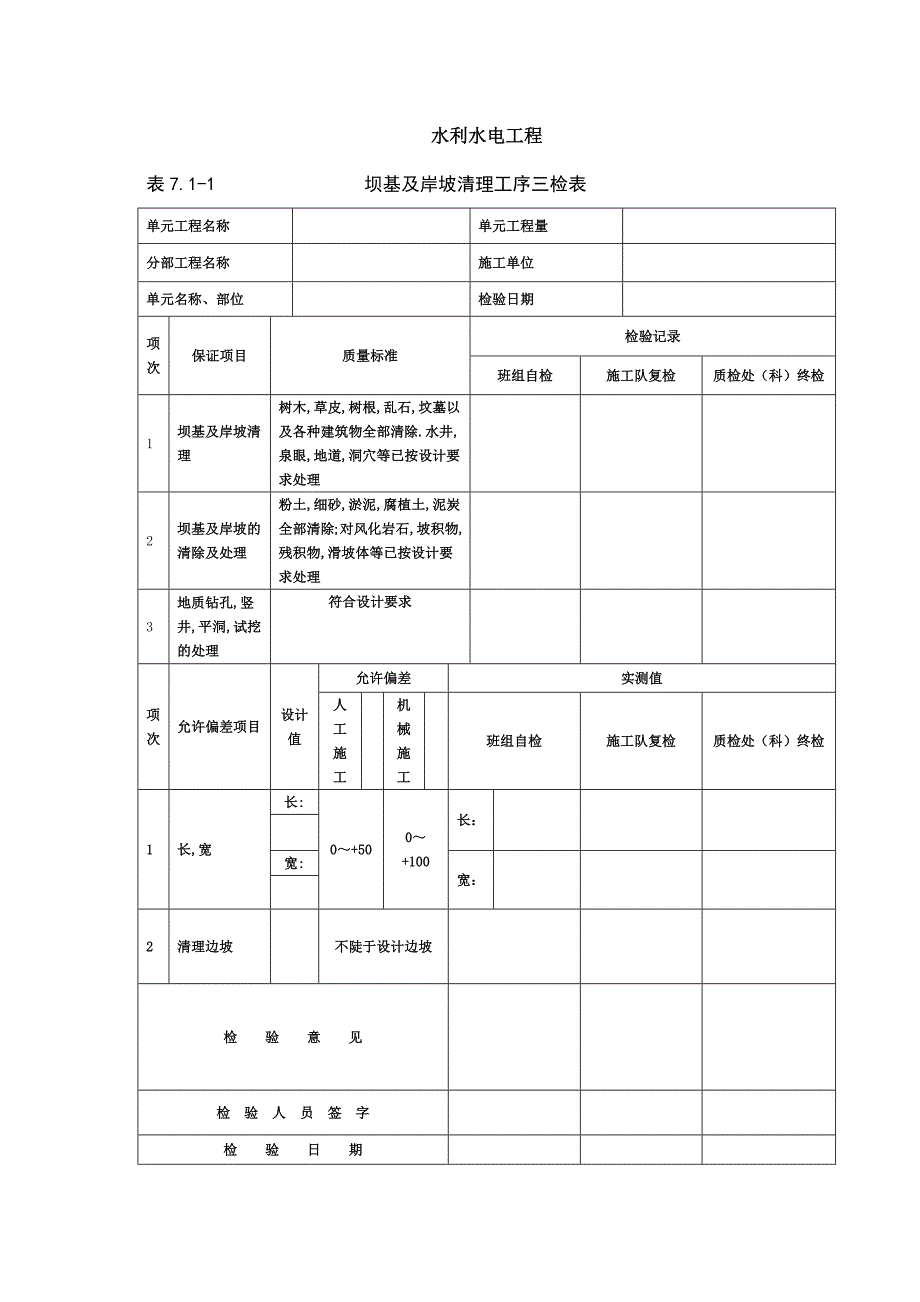

水利水电工程表7.1-1 坝基及岸坡清理工序三检表单元工程名称 单元工程量 分部工程名称 施工单位 单元名称、部位 检验日期 项次保证项目质量标准检验记录班组自检施工队复检质检处（科）终检1坝基及岸坡清理树木,草皮,树根,乱石,坟墓以及各种建筑物全部清除.水井,泉眼,地道,洞穴等已按设计要求处理 2坝基及岸坡的清除及处理粉土,细砂,淤泥,腐植土,泥炭全部清除;对风化岩石,坡积物,残积物,滑坡体等已按设计要求处理 3地质钻孔,竖井,平洞,试挖的处理符合设计要求 项次允许偏差项目设计值允许偏差实测值人工施工机械施工班组自检施工队复检质检处（科）终检1长,宽长:0～+500～+100长： 宽:宽： 2清理边坡 不陡于设计边坡 检 验 意 见 检 验 人 员 签 字 检 验 日 期 水利水电工程表7.1-2 防渗体岩基及岸坡开挖工序三检表 单元工程名称 单元工程量 分部工程名称 施工单位 单元工程名称、部位 检验日期 项次保证项目质量标准检验记录班组自检施工队复检质检处（科）终检1岩基及岸坡开挖符合设计要求 2基础面处理无松动岩块,悬挂体,陡坎,尖角等,且物爆破影响裂缝 3保护层开挖严格阿爸设计或规范要求控制炮孔深度和装药量;底部保护层厚度 大于1.5m 项次基本项目质量标准检验记录合格优良班组自检施工队复检质检处（科）终检1坝基开挖岩面开挖面平顺,局部出现反坡及不平顺岩面,已用混凝土填平补齐开挖平整,无反坡及陡于设计要求的坡度 2基坑开挖边坡边坡稳定,无反坡,无松动岩石边坡稳定,无反坡,无松动岩石,且坡面平整 项次允许偏差项目设计值允许偏差(cm)实测值班组自检施工队复检质检处（科）终检1标高 -10 +30 2坡面局部超欠挖,坡面斜长15m以上 -20 +30 坡面斜长15米以上 -30 +50 3长,宽边线范围长:0 +50长： 宽:宽： 检 验 意 见 检 验 人 员 签 字 检 验 日 期 水利水电工程表7.1-3 坝基基岸坡地质构造处理工序三检表单元工程名称 单元工程量 分部工程名称 施工单位 单元工程名称、部位 检验日期 项次保证项目质量标准检验记录班组自检施工队复检质检处（科）终检 1坝基,岸坡地质构造处理岩石节理,裂缝,断层或构造破碎带已按设计要求处理 2地质构造处理的灌浆工程符合设计要求和SL62-94《水工建筑物水泥灌浆施工技术规范》规定 项次基本项目质量标准检验记录合格优良班组自检施工队复检质检处（科）终检 1岩石裂缝与节理处理处理方法符合设计,节理,裂隙内的填充物冲洗干净,回填水泥浆,水泥砂浆,混凝土饱满密实达到合格标准且无干缩裂缝,裂缝周边无松动岩体,外观平整,周边整洁 2断层或破碎带的处理开挖宽度,深度符合设计要求,边坡稳定,回填混凝土密实,无深层裂缝,蜂窝麻面面积不大于0.5%,蜂窝进行处理开挖宽度,深度符合设计,边坡稳定回填混凝土密实,无裂缝,无蜂窝麻面.无反坡,无浮石,基面清理干净,表面平整 检 验 意 见 检 验 人 员 签 字 检 验 日 期 水利水电工程表7.1-4 坝基及岸坡渗水处理工序三检表单元工程名称 单元工程量 分部工程名称 施工单位 单元工程名称、部位 检验日期 项次保证项目质量标准检验记录班组自检施工队复检质检处（科）终检 1渗水处理渗水已妥善排堵,基坑中无积水 项次基本项目质量标准检验记录合格 优良班组自检施工队复检质检处（科）终检 1经过处理的坝基和岸坡渗水在回填或浇注混凝土范围内的水源基本切断,无积水,无明流 在回填或浇混 凝土围内水源 切断,无积水,无明流,岩石整洁 检 验 意 见 检 验 人 员 签 字 检 验 日 期 水利水电工程表7.2-1 土石坝土质防渗透结合面处理工序三检表 单位工程名称 单元工程量 分部工程名称 施工单位 单元工程名称、部位 检验日期 项次保证项目质 量 标 准检 验 记 录班组自检施工队复检质检处（科）终检1防渗体填筑前基础处理已验收合格 2防渗铺盖、均质坝地基按规定、设计要求处理 3上下层铺土间结合禁止撒入砂砾、杂物以及车辆在层面上重复碾压 项次基本项目质量标准检 验 记 录合格优良班组自检施工队复检质检处（科）终检1与土质防渗体结合的岩面以及混凝土面处理岩石、混凝土表面的浮渣、污物、泥土、乳皮、粉尘、油毡等清除干净；渗水排干。
接触岩面，混凝土面上保持湿润，涂刷泥浆或粘土水泥砂浆，回填及时，无风干现象岩石、混凝土表面清理干净，回填面湿润，无局部积水浆液均匀稠度一致，涂刷均匀，无空白，回填及时，无风干现象 2上下层铺土之间的结合层处理表面松土、砂砾及其他杂物清除干净，保持湿润，根据需要刨毛，且深度，密度符合要求表面松土、砂砾及其他杂物彻底清除，湿润均匀，无积水、无空白、刨毛深度、密度符合设计，无团块，无空白 检 验 意 见 检 验 人 员 签 字 检 验 日 期 水利水电工程 表7.2-2 土石坝土质防渗体卸料及铺填工序三检表 单位工程名称 单元工程量 分部工程名称 施工单位 单元工程名称、部位 检验日期 项次保证项目质 量 标 准检 验 记 录班组自检施工队复检质检处（科）终检1土坝土料粘粒含量、含水量、土块直径、砾质粘土的粗粒含量、粗粒最大粒径，符合设计合《施工规范》；严禁冻土上坝 2卸料按设计和规范要求卸料，及时平料，均衡上升，施工面平整、层次清楚；上下层分段位置错开；铺料表面保持湿润 3均质坝铺土上下游坝坡留足余量，防渗铺盖在坝体内部分与心墙或斜墙同时铺筑，防渗体在坝内无缝隙 项次基本项目质量标准检 验 记 录合格优良班组自检施工队复检质检处（科）终检1土料铺料摊铺料后的土料，厚度均匀，表面基本平整，无土块（或粗粒）集中摊铺后的土料，厚度均匀，表面平整，无粗粒集中，边线整齐 项次允许偏差项目允许偏差（cm）实 测 值班组自检施工队复检质检处（科）终检1铺土厚度（平整后，压实前）-5 0 2上下层铺土之间的结合层处理 人工施工： －5 ＋10 机械施工： －5 ＋30 检 验 意 见 检 验 人 员 签 字 检 验 日 期 水利水电工程表7.2-3 土石坝土质防渗体压实工序三检表单位工程名称 单元工程量 分部工程名称 施工单位 单元工程名称、部位 检验日期 项次保证项目质量标准检 验 记 录班组自检施工队复检质检处（科）终检1土质防渗开工前进行碾压试验土料的含水量高于或低于施工含水量的上、下限值时，进行含水量调整的工艺试验，施工碾压必须严格控制压实参数和操作规程 2基槽填土从低洼处开始，保持填土面始终高出地下水水面；靠近坡岸、结构物边角处的填土用小型或轻型机具压实，当填土具有足够的长、宽、厚度时，可使用大型压实机具 项次基本项目质量标准检 验 记 录合格优良班组自检施工队复检质检处（科）终检1防渗体碾压后的干密度（干容重）合格率大于等于90％，不合格样不得集中，最小值不低于设计干密度的0.98倍合格率大于等于95％，不合格样不得集中，最小值不低于设计密度的0.98倍 2土料碾压无漏压、表面平整，个别弹簧起皮、脱空、和剪力破坏部分已妥善处理无漏压、表面平整，无弹簧、起皮脱空和剪力破坏现象 检 验 意 见 检 验 人 员 签 字 检 验 日 期 水利水电工程表7.2-4 土石坝土质防渗体接缝处理工序三检表单位工程名称 单元工程量 分部工程名称 施工单位 单元工程名称、部位 检验日期 项次保证项目质量标准检 验 记 录班组自检施工队复检质检处（科）终检1接缝处理斜墙和窄心墙内不得留有纵向接缝，所有接缝接合坡面不陡于1:3，高差不超过15m，与坡岸接合坡度应符合设计要求。
均质土坝纵向接缝应采用不同高度的斜坡和平台相间形式，坡度与平台宽度满足稳定要求，平台间高差不大于15m 2防渗体内纵横接缝的坡面处理严格进行削坡、湿润、刨毛，保证接口质量 项次基本项目质量。
