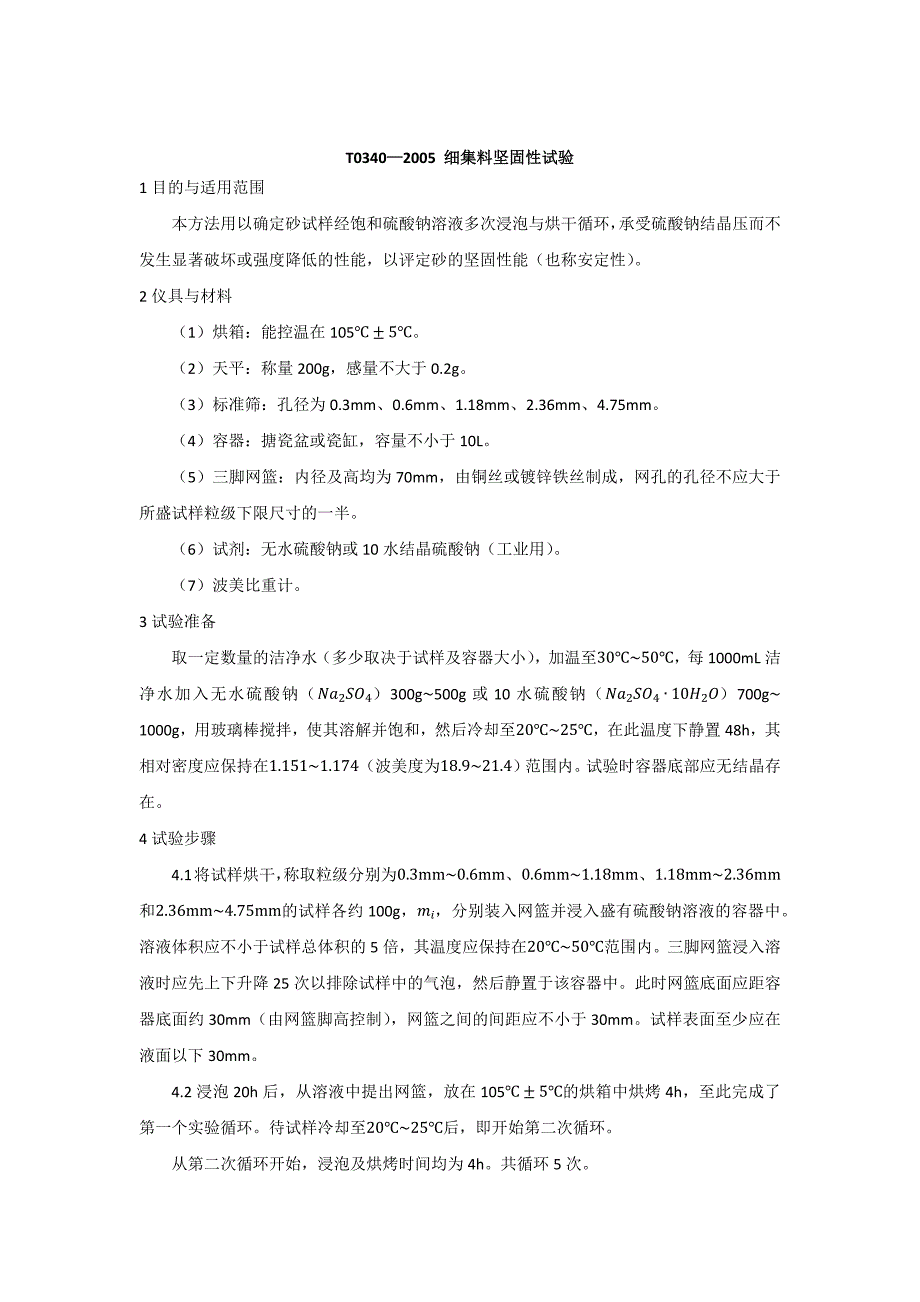

T0340—2005 细集料坚固性试验1 目的与适用范围本方法用以确定砂试样经饱和硫酸钠溶液多次浸泡与烘干循环，承受硫酸钠结晶压而不发生显著破坏或强度降低的性能，以评定砂的坚固性能（也称安定性） 2 仪具与材料（1 ）烘箱：能控温在 105 ℃±5℃（2 ）天平：称量 200g，感量不大于 0.2g3 ）标准筛：孔径为 0.3mm、0.6mm、1.18mm、2.36mm、4.75mm 4 ）容器：搪瓷盆或瓷缸，容量不小于 10L5 ）三脚网篮：内径及高均为 70mm，由铜丝或镀锌铁丝制成，网孔的孔径不应大于所盛试样粒级下限尺寸的一半6 ）试剂：无水硫酸钠或 10 水结晶硫酸钠（工业用） 7 ）波美比重计3 试验准备取一定数量的洁净水（多少取决于试样及容器大小） ，加温至 ，每 1000mL30℃~50℃洁净水加入无水硫酸钠（ ）300g 500g 或 10 水硫酸钠（ ）𝑁𝑎2𝑆𝑂4 ~ 𝑁𝑎2𝑆𝑂4∙10𝐻2𝑂700g 1000g，用玻璃棒搅拌，使其溶解并饱和，然后冷却至 ，在此温度下静置~ 20℃~25℃48h，其相对密度应保持在 （波美度为 ）范围内试验时容器底部应1.151~1.17418.9~21.4无结晶存在。
4 试验步骤4.1 将试样烘干，称取粒级分别为 、 、0.3𝑚𝑚~0.6𝑚𝑚0.6𝑚𝑚~1.18𝑚𝑚和 的试样各约 100g， ，分别装入网篮并浸入盛有硫1.18𝑚𝑚~2.36𝑚𝑚2.36𝑚𝑚~4.75𝑚𝑚 𝑚𝑖酸钠溶液的容器中溶液体积应不小于试样总体积的 5 倍，其温度应保持在 范20℃~50℃围内三脚网篮浸入溶液时应先上下升降 25 次以排除试样中的气泡，然后静置于该容器中此时网篮底面应距容器底面约 30mm（由网篮脚高控制） ，网篮之间的间距应不小于30mm试样表面至少应在液面以下 30mm4.2 浸泡 20h 后，从溶液中提出网篮，放在 105 的烘箱中烘烤 4h，至此完成了℃±5℃第一个实验循环待试样冷却至 后，即开始第二次循环20℃~25℃从第二次循环开始，浸泡及烘烤时间均为 4h共循环 5 次4.3 最后一次循环完毕后，将试样置于 的清水中洗净硫酸钠，再在 10525℃~30℃的烘箱中烘干至恒重，取出冷却至室温后，用筛孔孔径为试样粒级下限的筛，过筛℃±5℃并称量各粒级试样试验后的筛余量 𝑚'𝑖注：试样中硫酸钠是否干净，可按下法检验；取洗试样的水数毫升，滴入少量氯化钡( )溶液，如无白色沉淀，即说明硫酸钠已被洗净。
𝐵𝑎𝐶𝑙25 计算5.1 试样中各粒级颗粒的分计损失百分率按式（T0340-1 ）计算𝑄𝑖=𝑚𝑖‒𝑚'𝑖𝑚𝑖 ×100（ T0340-1）式中： ——试样中各粒级颗粒的分计损失百分率（ ） ；𝑄𝑖 %——每一粒级试样试验前烘干质量（g） ；𝑚𝑖——经硫酸钠溶液试验后，每一粒级筛余颗粒的烘干质量（g） 𝑚'𝑖5.2 试样的坚固性损失总百分率按式（T0340-2 ）计算，精确至 1%𝑄=∑𝑚𝑖𝑄𝑖∑𝑚𝑖（ T0340-2）式中： ——试样的坚固性损失（ ） ；𝑄 %——不同粒级的颗粒在原试样总量中的分计质量（g） ；𝑚𝑖——不同粒级的分计质量损失百分率（ g） 𝑄𝑖。
