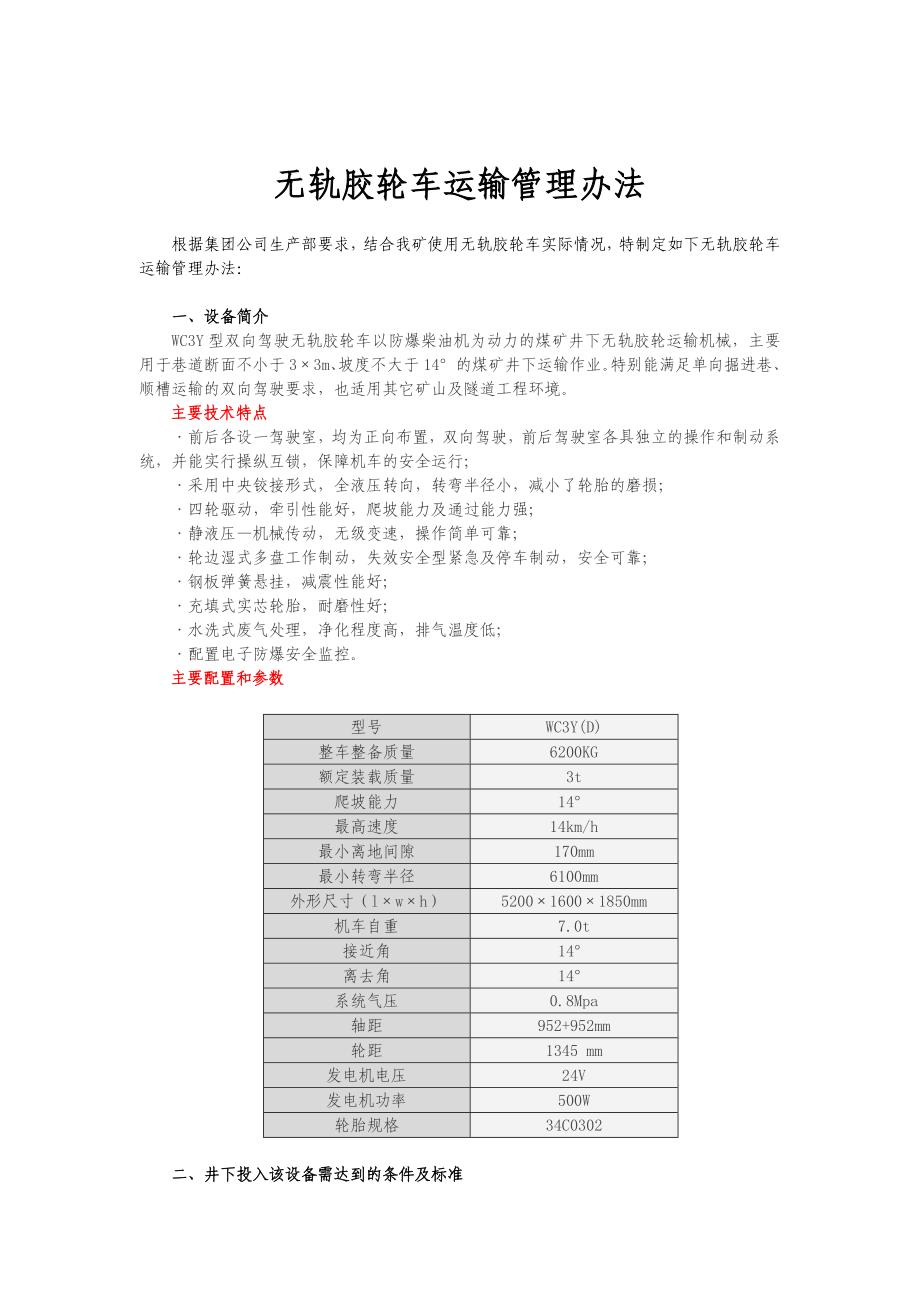

无无轨轨胶胶轮车轮车运运输输管理管理办办法法根据集团公司生产部要求，结合我矿使用无轨胶轮车实际情况，特制定如下无轨胶轮车 运输管理办法：一、一、设备简设备简介介 WC3Y 型双向驾驶无轨胶轮车以防爆柴油机为动力的煤矿井下无轨胶轮运输机械，主要 用于巷道断面不小于 3×3m、坡度不大于 14°的煤矿井下运输作业特别能满足单向掘进巷、 顺槽运输的双向驾驶要求，也适用其它矿山及隧道工程环境 主要技主要技术术特点特点 ·前后各设一驾驶室，均为正向布置，双向驾驶，前后驾驶室各具独立的操作和制动系统， 并能实行操纵互锁，保障机车的安全运行； ·采用中央铰接形式，全液压转向，转弯半径小，减小了轮胎的磨损； ·四轮驱动，牵引性能好，爬坡能力及通过能力强； ·静液压—机械传动，无级变速，操作简单可靠； ·轮边湿式多盘工作制动，失效安全型紧急及停车制动，安全可靠； ·钢板弹簧悬挂，减震性能好； ·充填式实芯轮胎，耐磨性好； ·水洗式废气处理，净化程度高，排气温度低； ·配置电子防爆安全监控主要配置和参数主要配置和参数型号WC3Y(D) 整车整备质量6200KG 额定装载质量3t 爬坡能力14° 最高速度14km/h 最小离地间隙170mm 最小转弯半径6100mm 外形尺寸（l×w×h）5200×1600×1850mm 机车自重7.0t 接近角14° 离去角14° 系统气压0.8Mpa 轴距952+952mm 轮距1345 mm 发电机电压24V 发电机功率500W 轮胎规格34C0302二、井下投入二、井下投入该设备该设备需达到的条件及需达到的条件及标标准准1、 煤矿井下使用防爆柴油机车运输的巷道应符合下列要求：(一)运输巷道的宽度应满足两辆车行驶，两车错车中间距宽度不得小于 O．5m，距巷道侧 的宽度不得小于 0.3m，巷道高度不得低于 2.3m，转弯处巷道半径大于 5.8m；坡道不大于 8度 (二)运输大巷路面必须硬化，定期清理落煤，清扫煤尘，并及时对路面进行平整、养护： (三)必须建立完善的防尘供水系统，主要运输巷及卸载点必须敷设防尘供水管路，并实 行喷雾洒水； （四）运输大巷采用锚杆、锚喷支护形式，必须遵守《煤矿安全规程》第 44 条的规定； （五）卸煤厂要求巷道高度大于 4 米，巷道宽度大于 3 米，并且支护稳定可靠； （六）倒车厂必须有充足的固定照明设备，并保持完好。
(七)防爆柴油机车运行的巷道内应设置路标、警标 2、 煤矿井下使用防爆柴油机车的数量按照以风定量的原则确定，按以下要求配风： (一)使用单台车辆时，其巷道配风量应不小于 4 立方米／min．kw超过两台时，第二台 按第一台配风量的 75%配风；第三台及三台以上时，每增加一台均按第一台配风量的 50％配 风； (二)使用防爆柴油机车的巷道风速要符合《煤矿安全规程》规定 3、严禁防爆柴油机车进入微风或无风的巷道和工作面回风巷、采区回风巷、矿井总回风 巷等回风巷道;三、运三、运输过输过程中的管理程中的管理规规定定 1、一般规定 ⑴胶轮车司机必须有专业培训的司机驾驶证，否则不允许使用胶轮车 ⑵胶轮车司机在启动前必须检查车辆各部件，在确保所有部件完整有效后方可驾驶 ⑶车辆在行驶过程中必须前有照明，后有红尾灯，灭火器，严禁在没有照明，红尾灯的 情况启动车辆 ⑷开车前必须按响喇叭，提醒其他人员，严禁喇叭末鸣的情况下就启动车辆 2、行车安全技术规定 ⑴胶轮车在巷道口、坡度段，噪声大的地段或遇行人，以及前方有障碍物或视线有障碍 时，都必须减速鸣笛，确认安全后，方可通过 ⑵胶轮车司机必须随身携带数瓦仪，当瓦斯浓度超过 1%时，应立即熄火停机，查明原 因，待瓦斯浓度超过降到 1%以下时，方可开车运行。
⑶上坡或者下坡应采用低挡缓慢行驶 ⑷严禁用胶轮车顶拉其他物体 ⑸胶轮车驾驶应目视前方，手握操作手把的正确姿势，严禁将身体的任何部位露出车身 外，严禁在车下开车 ⑹司机驾驶中，不得擅自离开驾驶室，严禁在车辆末停稳时离开驾驶室，司机暂时离开 驾驶室时，必须做好机车制动 3、停车安全规定 ⑴停车时，要确保停在安全地段，并停靠在距人行侧帮部 20Cm 以外，确保行人通行畅通的地方 ⑵停车后需将操作档位置于空档位 ⑶在下坡、平路停车时，合理操作制动阀，确保能够有效制动 ⑷当司机进入或离开驾驶室时，不要把操纵阀杆当扶手 4、装卸车安全技术措施⑴胶轮车在装料运输时，要确保货物绑扎牢固，严禁超宽 1.6m、超高 1.96m、超载 12t 运 输 ⑵胶轮车在装卸材料或其他货物时，必须制动锁车，不得熄灭车灯 ⑶装大件物料时，应先在顶板施工两根 2 米以上高强锚杆做为专用起吊锚杆用手动葫 芦进行起吊时，必须首先对起吊锚杆牢固情况进行检查，确认无误后，方可进行起吊⑷卸料地点距工作面需大于 50M ⑸卸大件物料时，应使用专用起吊锚杆，用手动葫芦进行起吊四、四、设备设备的的维护维护和保养和保养 1、定期保养分为一级保养、二级保养、三级保养和换季保养。
⑴一级保养（走合期后每隔 100 小时进行一次） 清洗机油滤清器和柴油滤清器 检查气缸和进、排气管有无漏气现象 检查高压油泵、并调整怠速 检查散热器等软管固定情况 检查减速器齿轮油液面 检查、坚固轮胎用螺栓 ⑵二级保养（每隔 500 小时进行一次） 除一级保养的项目外，还应完成下列各项： 检查气缸压力和调整气门间隙 检查节温器工作是否正常 清洗柴油机润滑系，更换机油滤清器滤芯、燃油滤清器滤芯和液压过滤器滤芯 ⑶三级保养（第隔 1500 小时进行一次） 清洗并检查发电机 清洗柴油机的高压油泵 清洗燃油箱及燃油箱滤网 2、主要螺栓、螺母拧紧力矩序号名 称螺纹规格扭矩 Nm1气缸盖螺栓1/2UNF1102连杆螺栓1/2UNF1253主轴承盖螺栓5/8UNF2504曲轴前螺母7/16UNF1155凸轮轴前螺母M121006飞轮螺栓1/2UNF1057飞轮壳螺栓M10448油底壳螺栓M822五、司机的五、司机的岗岗位位责责任制及操作任制及操作规规程程岗岗位位责责任制任制 1、必须进行专业技术培训，考试合格后，方可上岗 2、必须熟悉本设备的结构、情能、参数及完好标准，并会一般性的检查、维修、保养及故 障处理。
3、必须熟悉行驶路线范围、巷道参数、支护形式、掌握各种安全标志和信号的有关规定4、驾驶员必须经常对车辆进行安全检查和保养，确保车辆处于良好的运行状况，并保持 车辆的清洁卫生 5、行车时要集中精力，谨慎驾驶，确保行车安全 6、当进入或离开驾驶室时不要把操作阀杆当扶手 7、开车时要安响喇叭提醒车下人员 8、停车时车辆需停止在安全位置，油门处于怠速状态和发动机停转后司机才可离开架 驶座位 9、在行车过程中必须注意巷道顶底板及沿线情况，注意来往车辆及行人以确保行车安全 10、不要让发动机空转时间过长，对人员和设备都有一定的危害 11、故障末排除不得操作该车 12、行车时避免超载、超速WC3Y 无无轨轨胶胶轮车轮车操作操作规规程程 1、上岗条件 第一条 必须经过专业技术培训，考试合格后方可上岗 第二条 必须熟悉设备的结构、性能、参数及完好标准，并会进行一般性的检查、维修、 保养及故障处理 第三条 必须熟悉行驶路线范围、巷道参数支护形式，掌握各种安全标志和信号的有关 规定 第四条 必须能正确使用通讯设施，正确使用瓦斯自动报警仪 2、准备工作 第五条 启动前的检查： ⑴外观检查，查看机壳、轮胎等有无损坏； ⑵消焰器清洁检查，清理现有的消焰器或者跟换消焰器； ⑶发动机油位检查，用油尺查油位，如油位底，可补入合格的油到油尺标志位； ⑷通过高、低位可视窗检查液压油位； ⑸用油尺检查传动齿轮箱油位； ⑹用油量表检查油箱油位； ⑺用高、低位可视窗检查机器冷却水位，如需要，则加入清洁水到高位可视窗的中间位； ⑻清理空气过滤器中积存的灰尘，必要时则更换； ⑼检查瓦斯报警仪和灭火器材是否完好有效； ⑽检查轮胎和轮毂螺栓的禁固状况； ⑾检查启动气压表的读数应显示为规定值。
第六条 启动后的检查： ⑴用油尺检查传动油箱位，如偏低，则补加合格的油到油尺标志位； ⑵检查方向指示灯工作情况，将方向选择手柄前推或后拉，车行方向指示灯为白光，反 向为红光； ⑶观察各油压表显示压力是否符合规定及检查各油温表所示温度否符合规定； ⑷检查喇叭； ⑸检查工作制动闸及停车闸的操作； ⑹检查机车转向系统的操作；⑺通过目测、耳听，检查柴油机工作是否正常，如有不正常情况，需做及时处理； ⑻检查各系统有无渗漏、松动或异响； ⑼确认机车无问题后方可准予进入运行状态； ⑽检查前进／后退操纵杆是否灵活可靠三、操作程序 第七条 经检查车况良好后，进行以下启动操作： ⑴将启/停开关打到启动位置，将挡位打至 1 挡； ⑵将前进/后退打至中间位置； ⑶按下启动按钮，启动发动机； ⑷如果启动失败，需从新按下启/停开关，使机器处于停止状态 15 秒后，重新启动 ⑸启动发动机后必须检查各仪表及保护系统处于正常状态 第八条 在完成启动程序后，发动机运行后按以下步骤进行操作： ⑴选择前进挡或后退挡； ⑵选择第一挡传动； ⑶对脚制动施加轻压，并松开紧急刹车制动闸； ⑷踩油门以增大发动机速度，同时放松脚闸； ⑸当选择高档时短暂释放加速器踏板上的脚踏压力。
当选择低档时，稍微增加加速器上 的脚踏压力； ⑹只有机车完全停止时，才能改变其运行方向 四、行车规定 第九条 车辆必须前有照明，后有红尾灯 第十条 正常行驶时，不得背对前进方向行驶，确实无法做到时，必须有跟车工指挥 第十一条 车辆在行近巷道口、硐室口、弯道、道岔、坡度较大、噪声大的地段或遇有行 人，以及前有车辆、障碍物或视线有障碍时，都必须减速鸣号，确认安全后方可通过 第十二条 在同一巷道中行驶的两辆胶轮车之间的距离至少保持在 50 米以上 第十三条 车辆的制动距离，每年至少测定一次，并符合操作说明书的要求 第十四条 当瓦斯浓度超标时，应立即熄火停机，查明原因，待有害气体不超限时，方 可开车运行 第十五条 必须正确执行调度指令，保持运输中的通讯联络，不得随意关闭通讯装置 第十六条 车辆会车： ⑴必须在指定的会车硐室（地点）会车，非会车地点严禁会车； ⑵车辆会车速度限制在 5km 内； ⑶会车时车与车、车与两帮的距离都不得少于 0.5 米； ⑷胶轮车在指定地点内会车时，应遵守空车让重车、下坡车让上坡车的原则； ⑸无会车硐室（地点）的巷道，禁止对面有行驶的车辆 第十七条 所有在井底车场行驶的胶轮车，其运行速度都不得超过 5km/h。
第十八条 运输时，要确保货物绑扎牢固，严禁超载、超高、超宽运输，严禁人货混装 第十九条 在运送大件、重物设备材料时应充分考虑以下因素： ⑴装载重量的均匀分布；⑵装卸地点的工作条件； ⑶运输线路状况； ⑷装卸顺序与安装顺序等 第二十条 运送大型设备（如液压支架等）或车辆倒行，影响司机视线时，必须制定专门 措施，并经矿总工程师批准后实施第二十一条 巷道中所有的信号标志与调度指令均为车辆安全行驶的依据，所有车辆 的运行不得违反 第二十二条 运送爆破材料时，必须严格执行《煤矿安全规程》有关规定 第二十三条 停车时必须遵守以下规定： ⑴在井下装卸货物时必须制动锁车，但不熄灭车灯； ⑵运输途中除会让车外，一般不容许停车，必须停车时应事先汇报调度或车队，通知其 他车辆并制动锁车、亮灯，斜巷还需采取掩车措施 第二十四条 严禁用胶轮车顶拉其他车辆当行驶途中因故障停车，需用其他胶轮车拖 车时，必须执行专项措施，并采用专用的拖车装置 第二十五条 胶轮车司机操作时应保持坐在驾驶椅上、目视前方、双手握住方向盘（操 作手把）的正确姿势，严禁将身体任何部位露出车外，严禁站在车下开车 第二十六条 司机必须按信号指令开车，开车前首先鸣笛示警，检查确认周围无人时， 方可启动。
