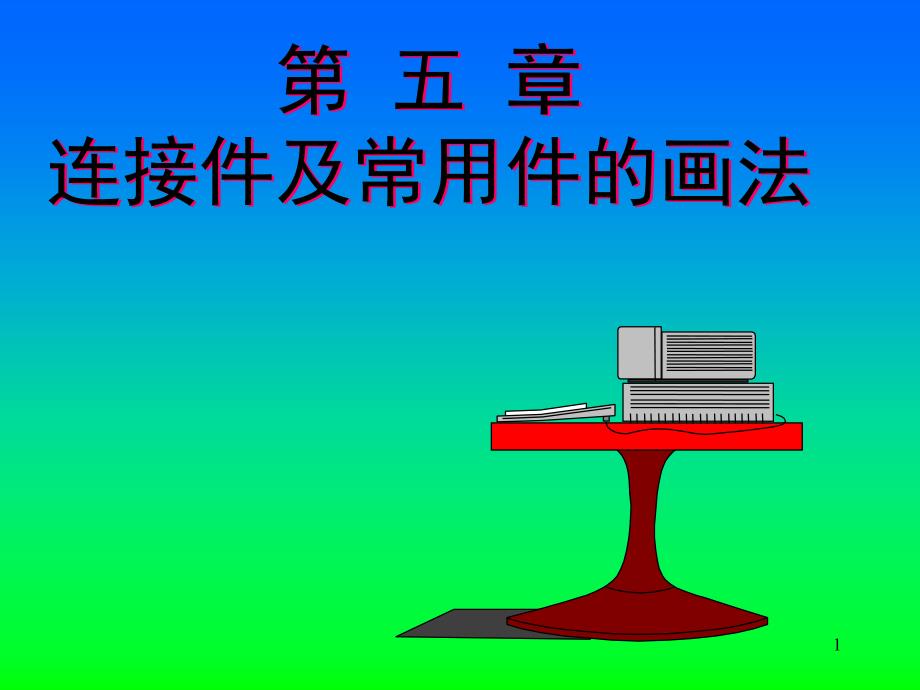

第 五 章 连接件及常用件的画法 1 5 1 螺纹和螺纹紧固件 一 螺纹的形成 结构和要素 螺纹的形成 A A1 导程 螺旋线 一个与轴线共面的平面 图形 三角形 梯形等 绕圆柱面作螺旋运动 则得 到一圆柱螺旋体 螺纹 制在圆柱体外表面上的 螺纹叫外螺纹 制在圆柱体内表面上的 螺纹叫内螺纹 2 车外螺纹车内螺纹 工件 卡盘 车刀 工件旋转 车刀沿轴向移动 3 螺纹的结构 螺纹末端 倒角 圆锥面 平顶 圆顶 球面 4 退刀槽螺尾 螺纹收尾和退刀槽 退刀纹 螺纹收尾 开始退刀退出车刀 外退刀槽 内退刀槽 退刀纹 5 螺纹的要素 螺纹的牙型 三角形 在通过螺纹轴线的剖面上 螺纹 的轮廓形状 梯形锯齿形 常用的有 牙型 6 螺纹的大径和小径 大径 与外螺纹牙顶或内螺纹牙底相切的 假想圆柱面的直径 D d 小径 与外螺纹牙底或内螺纹牙顶相切的 假想圆柱面的直径 D1 d1 牙顶 牙顶 牙底 牙底 小径 大径 7 外螺纹 内螺纹 牙顶 牙底 牙底 牙顶 大径 D d 小径D1 d1 中径D2 d2 螺纹的中径 一个假想圆柱的直径 该圆柱的母线通 过牙型上沟槽和凸起宽度相等的地方 8 螺纹的线数n 沿一条螺旋线形成的 螺纹叫做单线螺纹 沿两 条或两条以上在轴向等距 分布的螺旋线所形成的螺 纹叫做多线螺纹 单线螺纹 双线螺纹 9 螺距和导程 螺纹上相邻两牙在中径线上对应两点 之间的轴向距离P称为螺距 同一条螺纹上相邻两牙在中径线上对 应两点之间的轴向距离L称为导程 单线螺纹 P L多线螺纹 P L n 螺距 导程 螺距 导程 10 螺纹的旋向 右旋 常用 左旋 注意 只有上述各要素完全相同的内 外 螺纹 才能旋合在一起 右旋左旋 11 二 螺纹的种类 螺 纹 60 圆锥管螺纹 用螺纹密封的管螺纹 非螺纹密封的管螺纹 连接 螺纹 传动 螺纹 特种 螺纹 普通螺纹 小螺纹 米制锥螺纹 管螺纹 粗牙螺纹 细牙螺纹 梯形螺纹 锯齿形螺纹 自攻螺钉用螺纹 12 联 接 螺 纹 传 动 螺 纹 M G Tr B 粗牙 细牙 螺 纹 管 螺 纹 梯形螺纹 锯 齿 形 螺纹 普 通 是最常用的联接螺纹 用于细小的精密或薄壁零件 用于水管 油管 气管 等薄壁管子上 用于管路 的联接 用于各种机床的丝杠 作 传动用 只能传递单方向的动力 螺 纹 种 类 特征 代号 外 形 图用 途 常用的几种螺纹的特征代号及用途 13 三 螺纹的规定画法 牙顶用粗实线表示 外螺纹的大径线 内 螺纹的小径线 牙底用细实线表示 外螺纹的小径线 内 螺纹的大径线 在投影为圆的视图上 表示牙底的细实线 圆只画约3 4圈 螺纹终止线用粗实线表示 不管是内螺纹还是外螺纹 其剖视图或断 面图上的剖面线都必须画到粗实线 14 螺纹终止线 画粗实线 外螺纹画法 大径线画粗实线 小径线画细实线 且画到倒角内 小径 0 85d 倒角圆不画 小径圆约画3 4圈 外螺纹剖视画法 小径 大径 A A 螺纹终止线画一小段剖面线画到大径线 A A 15 螺纹终止线 内螺纹画法 大径线画细实线 小径线画粗实线 倒角圆不画 大径圆约画3 4圈 剖面线画到小径线 即粗实线位置 A A A A 16 120 0 5D 不穿通螺纹孔的画法 容易出错的地方 钻孔 攻丝 17 2 45 螺纹局部结构的画法与标注 倒角 退刀槽 2 45 2 45 b 18 螺纹牙型的表示 重合画法 移出局部放大 5 1 19 A A 螺纹连接的画法 A A 旋入深度 画图要点 大径线和大径线对齐 小径线和小径线 对齐 旋合部分按外螺纹画 其余部分按各自 的规定画 按不剖画 内 外螺纹剖面线方向相反 为什么 20 画图步骤 画外螺纹 确定内螺纹的端面位置 画内螺纹及其余部分投影 21 四 螺纹的标注 标注的基本模式 螺纹代号 公称直径 螺距 导程 线数 旋向 粗牙螺纹允许不标注螺距 单线螺纹允许不标注导程与线数 右旋螺纹省略 右 字 左旋时则标注LH 右旋 左旋 22 标注示例 M 20 2 LH 普通螺纹 大径d 20 螺距P2 细牙 左旋 例1 例2 Tr40 14 p7 梯形螺纹 大径D 40 螺距P7导程14线数2 右旋 23 M20 2 标注方法 M20 7H G1 外螺纹 记住 尺寸界线应 从大径引出 管螺纹 注 G右面的数 字不是管螺 纹的大径 而是它的公 称直径 内螺纹 24 掌握重点 内 外螺纹的规定画法 螺纹连接的规定画法 螺纹的标注 25 。
