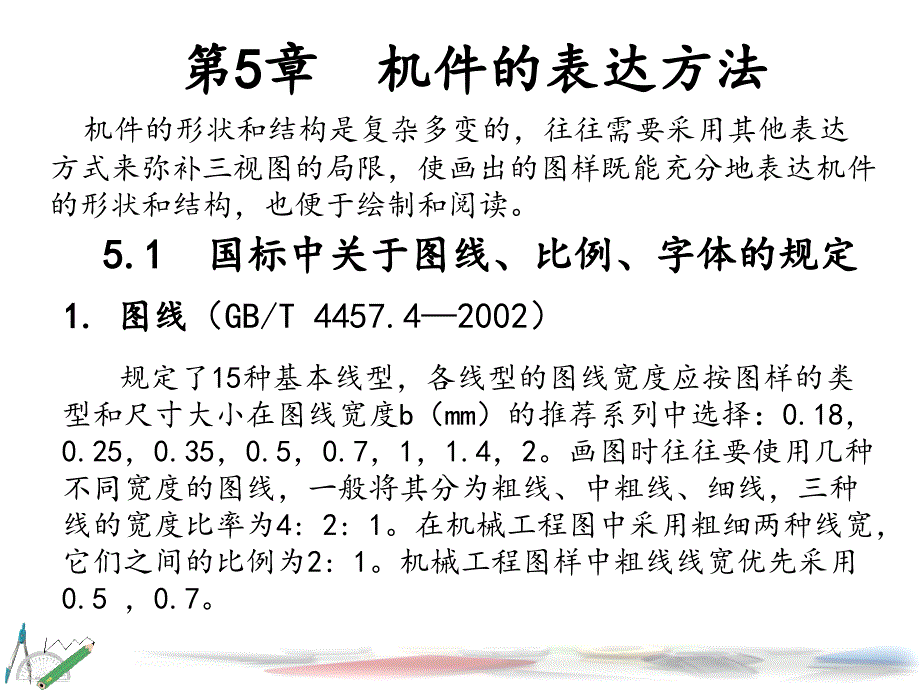

第5章 机件的表达方法,5.1 国标中关于图线、比例、字体的规定,1. 图线（GB/T 4457.4—2002）,机件的形状和结构是复杂多变的，往往需要采用其他表达方式来弥补三视图的局限，使画出的图样既能充分地表达机件的形状和结构，也便于绘制和阅读规定了15种基本线型，各线型的图线宽度应按图样的类型和尺寸大小在图线宽度b（mm）的推荐系列中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2画图时往往要使用几种不同宽度的图线，一般将其分为粗线、中粗线、细线，三种线的宽度比率为4: 2: 1在机械工程图中采用粗细两种线宽，它们之间的比例为2: 1机械工程图样中粗线线宽优先采用0.5 ，0.7使用图线时还应注意以下几点： 1) 同一图样中，同类图线的宽度应一致 2) 同一图样中，虚线、点画线或双点画线各自的线段长度和间隔应保持一致 3) 各种图线相交时，应避免在虚线、点画线或双点画线的间隔处相交 4) 当虚线处于粗实线的延长线上且紧邻粗实线时，虚、实线间应留有间隔 5) 点画线首末两端应是长线而不是点（短线），并应超出图形2至5mm 6) 在较小图形上绘制点画线或双点画线有困难时，可用细实线替代。
7) 当图中线段重合时，只画一种线型，其优先次序为：粗实线、虚线、点画线比例指图形与实物之间的线性尺寸之比应优先选用第一系列中的比例 应尽量采用统一比例绘制同一个机件的各个视图统一比例应填写在标题栏 (标题栏下章介绍) 中，个别视图的不同绘图比例应在该视图名称的下方或右侧标注如 、 、平面图1:100等2. 比例（GB/T 14690—1993）,3. 字体（GB/T 14691—1993）,字体的号数系列，即字体高度h (单位：mm)系列为: 1.8，2. 5，3.5，5，7，10，14，20字体高度按 的比率递增，如需书写更大的字，可按此比率确定字高 汉字应书写成长仿宋体字，并应采用国家正式公布推行的《汉字简化方案》中规定的简化字汉字的高度h不应小于3.5 mm，其字宽一般为 数字和字母分A型和B型，A型字体的笔画宽度为h/14，B型字体的笔画宽度为h/10数字和字母可写成斜体和直体斜体字字头向右倾斜，与水平基线成75°视图是指用正投影法将机件向投影面投射所得到的一组图形，这些图形包括机件在三投影面体系中得到的三视图视图主要用来表达机件的外部形状和结构，在视图中一般只画机件的可见部分，必要时才用虚线画出机件的不可见部分。
视图分为基本视图、向视图、局部视图和斜视图5.2 视图,5.2.1 基本视图,在三投影面体系基础上再增加三个投影面，构成一个正六面体， 该六面体的六个面称为基本投影面将机件置于六面体内，分别向六个基本投影面进行正投影，得到六个基本视图基本视图上的形成：,5.2.2 向视图,为合理利用图纸幅面或便于读图，有时将基本视图从投影位置挪动到其他地方当基本视图不按投影方向摆放时，称其为向视图，用标注来指明投影方向标注方法：在向视图的上方用一个大写拉丁字母（如A、B、C等）标出该向视图的名称，同时在另一个能标明向视图投影方向的视图上用箭头指明投射方向，并在箭头旁注上同样的大写字母5.2.3 局部视图,只需表达机件上某个部分的结构形状时，可仅将该部分向基本投影面投射，得到的视图称为局部视图局部视图安排在投影方向时，在不会引起歧义情况下可以不标注局部视图安排在非投影方向位置时需要象向视图那样去标注为节省纸面或使图样简洁，对称机件的视图可简化成只画一半若是上下、左右都对称，则可只画全图样的四分之一这种情况下对称中心线的两端各画两条与其垂直的平行短细实线5.2.4 斜视图,当机件上部分结构形状倾斜于基本投影面时，在基本投影面上的投影无法反映实形，这时可采用斜视图来获取反映实形的图形。
斜视图一般只画机件的倾斜部分，通常配置在投影方向，标注方法以及断裂线的用法与局部视图基本相同标注的箭头要垂直于被表达的倾斜部分，但箭头旁的字母及斜视图上方字母要按水平位置书写允许斜视图配置在非投影位置，还可将斜视图旋转配置5.3.1 画剖视图的基本知识,5.3 剖视图,1. 剖切面位置的选择,剖切面通常为平面，一般应让剖切面平行于选定的投影面，这样剖切面的投影图才反映实形若要剖切机件的孔、槽，则应使剖切面通过孔、槽的轴线或对称面1) 剖视图中应画出截断面的轮廓线和截断面之后的机件其他部分的可见轮廓线其他部分的不可见轮廓线一般不画 2) 截断面投影区域内应画上规定的剖面符号金属材料剖面线（即剖面符号）用等距细实线画，间距为2至4mm，其倾角最好与截断面投影区域上的主要轮廓或对称线成45°角为尽量避免剖面线与截断面投影区域上的轮廓线平行，剖面线倾角也可调整为30°、60°等角度 3) 同一机件在各个视图上的剖面线方向和间距必须相同 4) 若不需要指明机件的材料类别，截断面投影区域内用通用剖面符号来画通用剖面符号与金属的剖面符号相同2. 剖视图的画法,,材料的剖面符号:,1) 一般在剖视图上方用大写字母标注该图的名称“X—X”。
2) 在相应的视图中，用线宽1--1.5b，长5 -- 10 mm的短粗实线标示出剖切位置在短粗实线外端引出垂直箭头，箭头方向为投射方向在短粗实线附近注写与剖视图名称相同的大写拉丁字母若有不止一个剖切面，应用不同名称标注 3) 当剖视图按投影关系配置，箭头一般可省略不画；当只有一个通过机件基本对称面的剖切面，且剖视图按投影关系配置时，剖视图可不标注3. 剖视图的标注,4. 图纸上其他未剖视图的画法,剖视图是在假设机件被剖切的情况下画出来的，机件实际上没有被剖切，所以图纸上其他视图应是完整机件的投影在剖视图中已表达清楚的机件内部结构，其他视图上一般不再用虚线去表达不可见轮廓线5.3.2 剖视图的种类,1. 全剖视图 全剖视图用于表达内形比较复杂而外形比较简单，或外形虽然复杂但已由其他视图表达清楚的机件剖与不剖的分界线是用细点画线画出的对称中心线若机件对称线与可见轮廓线重合，则不应画成半剖视图 所以未剖的另半个视图中不需用细虚线去表达内形2. 半剖视图 机件具有与投影面垂直的对称平面或除掉个别细节结构后有对称平面时，可用对称中心线为界，一半按不剖视画，另一半按剖视图画半剖视图兼顾了内外部结构表达的需要。
3. 局部剖视图,局部剖视图主要用于以下几种情况： 1) 机件上只有个别内部结构需要表达 2) 机件虽有对称面，但不宜采用半剖视图表达内部结构 3) 非对称机件的内、外结构都需要表达 画局部剖视图时要注意以下几点： 1) 局部剖视图用波浪线或双折线作为被剖切部位的分界当剖切结构为回转体时允许将结构的轴线作为分界线 2) 局部剖视图在剖切位置明显时一般不标注，若剖切位置不在主要形体对称位置，必要时需标注 3) 画局部剖视图时不应出现图5-11所示的几类错误波浪线是机件材料假想被切的位置，只能画在机件的实体部分；波浪线不能与轮廓线重合；轮廓线不能替代波浪线画局部剖视图时不应出现下图所示的几类错误:,5.3.3 剖切面的种类,1. 单一剖切面,2. 几个平行的剖切平面,当两个结构要素在图上具有公共对称中心线或轴线时，应以中心线或轴线为界，各画一半画阶梯剖视图时不应出现的错误,3. 几个相交的剖切平面,当机件具有公共回转轴时，可以采用两个相交的剖切平面（交线垂直于某一基本投影面）剖切机件，然后将剖开的结构旋转到与选定的投影平行再进行投射作图当机件的形状比较复杂，用两个相交的剖切平面还不能集中而简要地表达清楚时，可以使用两个以上的相交剖切平面和柱面来剖切机件，这时需要将几个剖切开的结构展开成与选定的基本投影面平行后再投影。
读者可查阅相关资料详细了解用相交剖切平面生成剖视图 5.4.1 基本概念,5.4 断面图,用假想剖切平面切机件，仅画剖切平面切机件材料得到的截平面的图形称为断面图 断面图与剖视图的区别是：前者是面的投影，仅画出断面的投影，后者是体的投影，不仅要画出断面，还要画出断面后方结构的投影,剖视图,5.4.2 断面图的种类,1.移出断面图,1) 移出断面图的轮廓线要用粗实线画出 2) 移出断面应尽量配置在剖切平面迹线上这种情况下若是对称图形，不注箭头和字母 3) 非对称图形除应标出剖切位置，还需用箭头标出投射方向 4) 允许断面图不配置在剖切平面迹线上，但必须标注出断面图名称 5) 当剖切面通过回转面形成的孔或凹坑的轴线时，或当剖切面通过非圆孔导致出现完全分离的两个图形时，断面图上这些局部结构按剖视绘制 6) 断面图对称时也可布置在视图的中断处 7) 用两个或多个相交平面剖切得到的移出断面图，中间一段应断开2. 重合断面图,1）重合断面图的轮廓线要用细实线绘制 2）视图中的轮廓线与重合断面图重叠处仍需完整绘出 不对称的重合断面图应标注剖切位置和投射方向，对称的重合断面可以不标注,移出断面图,重合断面图,移出断面和重合断面,5.4.3 AutoCAD中的图案填充,用AutoCAD绘制工程图样的剖面图案时，一般需指定一个对象或几个对象围成的封闭区域，即填充边界，计算机会将图案充满边界围成的区域。
1. 填充封闭区域,可挑选需要的“孤岛”填充样式,将〖图案填充和渐变色〗对话框完全展开然后用窗口等方法选择视口中少量的要搜寻边界的对象，形成边界集之后单击〖添加：拾取点〗按钮后在填充区域内拾取一点，AutoCAD只在边界集范围内分析并找出填充边界2. 填充复杂图形,5.5.1 局部放大图5.5 其他常用表达方法,局部放大图的断裂边界用波浪线围起来当同一机件需多处放大表达时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注相应的罗马数字和采用的比例5.5.2 规定画法和简化画法,当机件回转体上均匀分布的肋、轮辐或孔等结构不处于剖切平面上，可将这些结构旋转到剖切平面上按对称形式画出若剖切平面纵向剖切肋、轮辐或薄壁等结构，这些结构不画剖面符号，但用粗实线将其与其他部分分开另一些简化画法：,平面符号：相交两细直线,课程任务分解——绘制钳座,钳座上有一纵向倒T形槽倒T形槽下部宽40、高11，上部宽24、高19倒T形槽两端均接宽44、长11的竖直矩形通孔钳座纵向外侧的下部对称布置有安装凸台，凸台中有直径11的安装通孔凸台外侧面与钳座外侧面由半径为8的圆柱面圆滑过渡钳座右侧有宽为72、高为22、长为8的凹台。
绘图任务： 1) 在AutoCAD中建立该钳座的三维模型从不同方向观察此模型，构思表达钳座的视图方案 2) 在纸上用铅笔画出钳座外观的三视图，要求能清楚表达钳座的形状和结构画三视图时，让钳座水平安放，且让其纵向对称面平行于正投影面不采用剖视，视图中不可见轮廓线用细虚线表示 3) 研究制定比上述三视图更简洁的钳座表达方案，并在AutoCAD二维空间中将钳座结构形状完整表达可采用有关剖视画法，使原不可见轮廓线变为可见，图样中不出现虚线将所绘图样与上述三视图作比较，体会剖视表达方法带来的好处和应用特点 4) 分析钳座在平口台虎钳中的功用，了解钳座与其他零件的连接关系，思考制造钳座时，必须确保哪些尺寸的精度，才能确保钳座正常工作。
