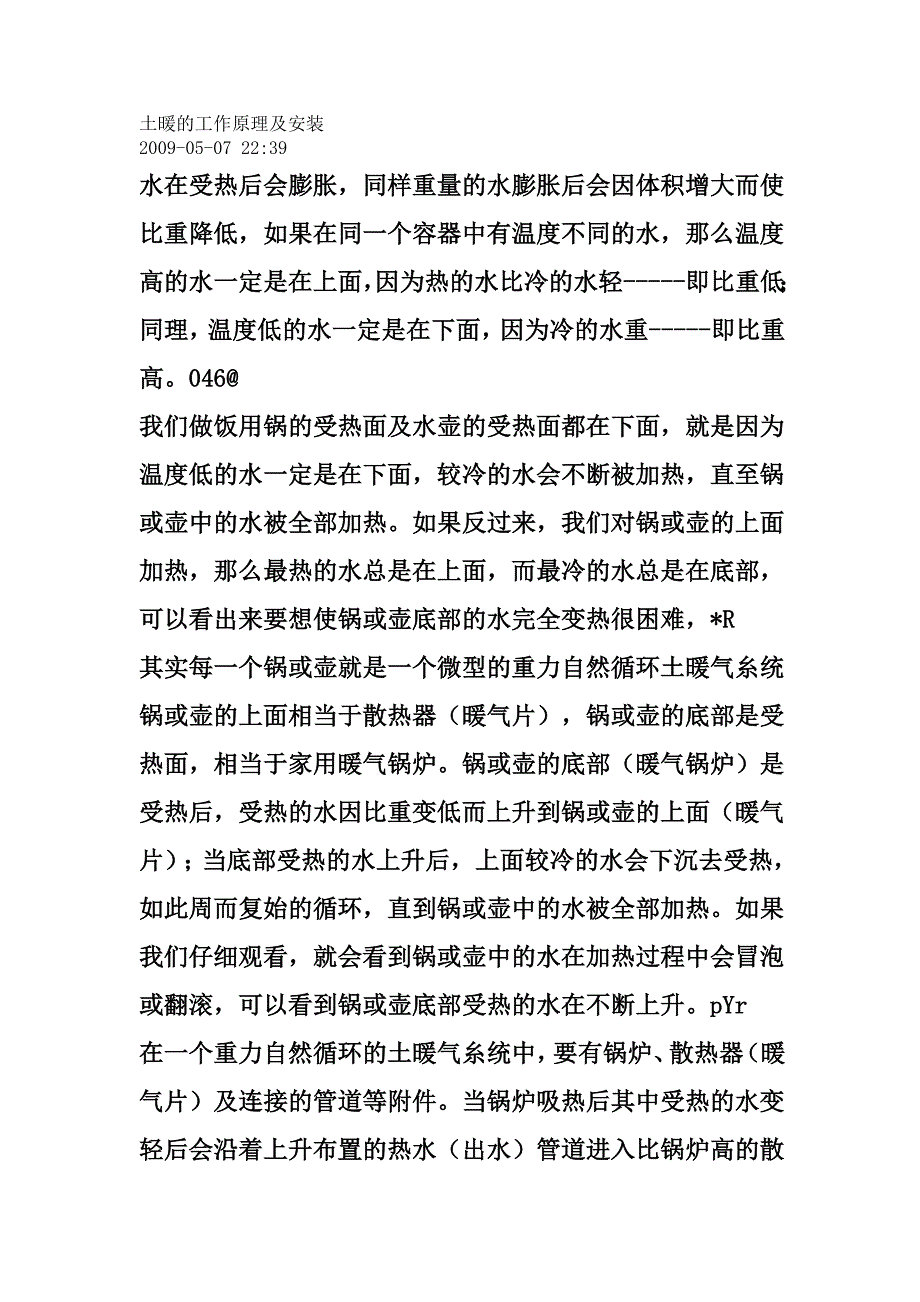

土暖的工作原理及安装2009-05-07 22:39水在受热后会膨胀，同样重量的水膨胀后会因体积增大而使比重降低，如果在同一个容器中有温度不同的水，那么温度高的水一定是在上面，因为热的水比冷的水轻-----即比重低；同理，温度低的水一定是在下面，因为冷的水重-----即比重高046@我们做饭用锅的受热面及水壶的受热面都在下面，就是因为温度低的水一定是在下面，较冷的水会不断被加热，直至锅或壶中的水被全部加热如果反过来，我们对锅或壶的上面加热，那么最热的水总是在上面，而最冷的水总是在底部，可以看出来要想使锅或壶底部的水完全变热很困难，*R其实每一个锅或壶就是一个微型的重力自然循环土暖气糸统，锅或壶的上面相当于散热器（暖气片），锅或壶的底部是受热面，相当于家用暖气锅炉锅或壶的底部（暖气锅炉）是受热后，受热的水因比重变低而上升到锅或壶的上面（暖气片）；当底部受热的水上升后，上面较冷的水会下沉去受热，如此周而复始的循环，直到锅或壶中的水被全部加热如果我们仔细观看，就会看到锅或壶中的水在加热过程中会冒泡或翻滚，可以看到锅或壶底部受热的水在不断上升pYr在一个重力自然循环的土暖气糸统中，要有锅炉、散热器（暖气片）及连接的管道等附件。
当锅炉吸热后其中受热的水变轻后会沿着上升布置的热水（出水）管道进入比锅炉高的散热器（暖气片）中，而散热器（暖气片）中温度低的水会顺着布置在下面的冷水（回水）管道补充到锅炉中；进入到散热器中的热水在将热量散发到周围而自身的温度降低后，会回到锅炉中再去加热，吸热之后再到散热器VOWQF在重力自然循环的土暖气糸统中，水流的方向在锅炉中是从下到上，而在散热器（暖气片）中是从上到下；在热水（出水）管道是从锅炉流向散热器，在冷水（回水）管道是从散热器流向锅炉{CB我们可以看到，在一个重力自然循环的土暖气糸统中，要使这种循环不断地进行下去，有三个必要的条件：B'%=h[1]锅炉与散热器（暖气片）二者必须有一定的温度差，即锅炉需要不断加热；m[2]锅炉与散热器（暖气片）二者必须有一定的高度差，小距离内它们的高度差要在0.5米以内；LA[3]连接锅炉与散热器（暖气片）的管道中间不能存有空气，即水不能有断的地方I安装：暖气系统的安装可以多种多样，但必须遵守共同的原则安装要领如下：第一原则：保证系统的循环压力，即1、 散热器高于炉具一定的高度，一般以散热器高度中心算起，离炉具水套中心不小于0.5米为宜；2、 回水横干管离散热器的高度尽量高些，以利产生较大的附加循环压力。
第二原则：减少系统的循环阻力1、 管线短些 管道尽走近路；2、 管径粗些；3、 阻力环节（如弯头，阀门等）少些；4、 回水管绕门时，最好从门上方绕过当从门下绕时，下绕高度尽量近些总之，减少循环阻力归结为“短、粗、少、近”四个字第三原则：保证系统内不存空气1、所有横管带坡度 坡度大小以使水泡不能在任何水平管处停留为准，一般取百分之一左右上水横管坡度方向可以任意，回水横管坡度方向以沿水流低头敷设为好，以避免气泡进入炉具而引起局部汽化的可能性；2、所有凸台处设排气 所谓“凸台”是指管线上比其前后都高的部位排气方法可加排气阀或简单地立一根管子简单说来，要防止系统中存气，应做到“一坡二排”总的说来：“两个高度”、“短粗少近”、“一坡二排”这十二字诀就是家用暖气系统实现正常循环的要领至于膨胀水箱，可与系统的上水横管、回水横管或系统的任何部位相联，对水循环没有任何直接影响只是接在最高点，可以兼做排气用，而膨胀水箱从回水管接出时，系统上水时，便于排尽空气３. 3、使用方便 使用时要求期货升温快，风火时间长一个性能好的采暖炉会给生活带来很大的方便4 、封火后可小功率供暖 晚上封火后是否暖和对家用采暖炉来说至关重要。
如果一封火暖气就凉，第二天早晨起来会感到很冷，影响健康尤其是对家庭成员白天上班时封火供暖的状态更是重要因此，一个优良的家用采暖炉应具有来，良好的封火候的供热性能5 、干净、卫生 操作时尽可能灰尘飞扬少，如果室内灰尘纷纷扬扬，不只是一个环境卫生不好的问题，同时，灰尘还会影响人体健康6 、使用性 一炉多用，在选用采暖炉时应先了解采暖炉所有的功能，除了采暖炉是否还有其他的功能例如：洗浴、热水等 3，经济性 在考虑采暖炉的价格时，要与采暖炉的使用寿命和采暖炉的使用性能综合起来考虑保证较长的使用年限，可以省掉许多由于换炉带来的麻烦三）如何确定采暖炉的大小 准确地说根据采暖炉铭牌上标出的“供暖面积”来选用采暖炉是不确切的因为铭牌上标出的供暖面积是按连续正常燃烧，每平方100大卡的供热量计算出来的比较可靠的办法是根据房屋的实际耗热量房屋的耗热量与所处的区、地理位置、墙体、地面及屋顶的构造、门窗多少及密封程度以及房屋朝向等许多因素有关同样面积的房屋，条件不同耗热量可以相差很多因此，为正确设计及安装家用采暖系统，有必要对房屋的耗热量实现作协估算下面说说房间里温度和暖气系统的关系 一间冬天闲置的房屋，室内与室外同一温度，使内外没有热交换。
如果室温升高了，市内比室外温度高，热量就要有室内向室外散发，而且室内的温度越高散热就越快另一方面，采暖系统所共给的热量如果比房间散发的热量多，这多余出来的热量就升高了房间内的温度，室内与室外的温差增大，当散热量恰好等于暖气所供应的热量时，达到供求平衡，室温就稳定在这个水平上如果暖气共热量增大，室温随着升高，达到新的平衡 要确定采暖炉的大小，实际上就是要确定在多少度情况下房子的散热量不同的房子（结构、所处的区、墙体、的面、房顶、门窗等）散热量相差也很大比如北京的区的楼房，按室温18度时计算每平方米每小时需80-100大卡，一般按每平方米每小时100大卡来估算平方则需按125大卡估算如果每天的封火时间长，正常燃烧时间短，下班又需要快速升高暖气片的温度，选用采暖炉按每平方米每小时200大卡估算这样，根据房屋的面积，可以粗略估计出所需的供热量，就可以选购相应供热量的采暖炉了应当注意的是，想在市场上的采暖炉，铭牌上所标示的额定供热量通常是指在正常燃烧时的最大供热量，选购时应该留有余地 第三章 散热器 散热器俗称暖气片它的作用是将热煤（如水、蒸气）中的热量散发到需要采暖的房间里。
这种散热过程主要是通过对流与辐射两种方式进行的目前常用地散热器均以对流为主 对家用散热器的要求主要有几个方面：首先，从热工性能看，要求单位面积的散热量尽可能大，以便用较少的散热器达到采暖要求；其次经济性，包括一次性投资及折旧费用经久耐用的散热器可省掉经常拆修及维护的工作量；第三要注意散热器是否符合卫生、美观的要求表面是否光滑，易于清扫，按装在灰尘多的场合，要选择容易清除积灰的型式另外在美观方面如果处理得好，可使散热器成为家庭中的一种装饰品；最后在使用方面要注意散热器的体积、容水量体积大、占空间大、会影响室内物品的摆放，减小人的活动空间关于容水量，不同的采暖类型有不同的要求容水量的散热器，能保持室温比较平稳，适于长时间连续使用的情况；而容量小的散热器，热得快得也快，较适合短时间或间歇采暖要求以下让我们详细的讨论一下 （一）散热器的类型及技术参数 1、铸铁散热器主要分冀型散热器及柱型散热器两种（1）翼型散热器 翼型散热器又分长翼型及圆翼型两种翼型散热器单位面积散热量不如柱型大翼片之间的积灰布衣清除，由于每片散热器的面积较大，占用空间较多，也不够美观在同样的散热量下，翼型散热器所需要的材料较柱型多些。
2）柱型散热器 柱型散热器根据每片散热器纵向水流通道得数目，可分为二柱、三柱及五柱以二柱及四柱为常见这种散热器所发的热量较翼型散热器大，也易于按所需面积组合它的缺点是制造比较困难，因而价格较翼型散热器贵，一片一片组装时，工作量也较大 表一 常用铸铁散热器技术参数 2、钢制散热器 钢制散热器有钢制串片型、钢制扁管型、钢板型及钢柱型 钢制散热器与铸铁散热器相比突出的优点是重量轻，相同散热量的钢制散热器的重量只有铸铁的1/2-1/5，安装轻巧鉴辨其主要缺点是使用寿命不如铸铁的散热器长此外，除钢管串片型外，耐压性能较差但由于家用暖气压力很低，所以这一点对家庭采暖来说无关紧要 （1）钢制串片型散热器在同样的散热量时是所有散热器中最轻的一种，它的容水量很小，因此热得快，冷得也快片与片的间隙很小，积灰较难清除 （2）扁管型与钢板型两种散热器性能相似，他们的优点是轻便美观按同样的散热量来说重量只有铸铁散热器的1/3左右，占用空间也小，易于清扫，安装方便，因此颇受人们的欢迎他们的主要缺点是易腐蚀，使用寿命不如铸铁得长，非采暖期间须要认真养护。
（3）钢制柱型散热器的形状、性能与铸铁柱型散热器的类似，外形较光滑，不易积灰，但他的造价较高 另外，室内的管道也向室内散热，如果管道较长，应将管道散热量考虑在内，适当减少散热器的数量 （二）如何选购散热器 1 、看性能，要求单位面积的散热量尽可能大，以便用较少的散热器达到采暖要求 2 、经济型十分重要，这包括一次性投资及折旧费用，经久耐用的散热器可省掉经常拆修及维护的工作量 3 、要注意散热器是否符合卫生、美观的要求，表面是否光滑易于清扫，按装在灰尘多的场合，要选择容易清除积灰的类型，另外在美观方面如果造型好，可是散热器成为家庭中的一种装饰品 4 、在使用方面要注意散热器的体积、溶水量体积大占据空间就大，会影响室内物品的摆放，减少人的活动空间关于容水量，不同的采暖型有不同的要求容水量大的散热器能保持室温比较平稳，适于长时间连续使用的情况；而容水量小的散热器，热得快冷得也快，较适合于短时间或间隙采暖的要求 5 、散热器的选取计算，以15㎡的房间为例，每平方米的散热量按125千卡/时计算，四柱813型散热器每片的散热量由表一145千卡/时，则散热器片数为125÷145×15=12.9片。
再考虑到室内管道的散热，装2片即可两端的房间因其向外的散热量大，每间可增加2-3片其他型号的散热器可由表一插曲散热量，进行估算４.整个采暖系统是先由采暖炉将水烧热，然后通过系统管道将热水循环到各个房间的散热器中，通过散热器将热量散到室内如何将热水循环到各个房里去，一种是机械循环方式来安装采暖炉要安装好自然循环系统，就必须了解必要的有关知识 第四章 家用采暖炉的安装（一）自然循环的原理 自然循环是利用水的热胀冷缩特性而实现的水在不同温度下的密度是不是等的（见表二） 表二 水在不同温度下的密度 由上表可见，水在4℃时密度最大，4℃以上随温度升高而膨胀密度减小例如水温升到80℃，密度减少了28.17千克/立方米，也就是说同样体积的水，温度高的较轻 所以散热器高出采暖炉的距离越大，所形成的温差水柱越高，因而循环压力也越大，循环就越好 （二）为什么上水横干管要尽量往高处装，回水管却不能低于采暖炉太多？规律：先上后下，压力增加；先下后上，暖气冰凉 （三）管道的选用及安装 根据流体力。
