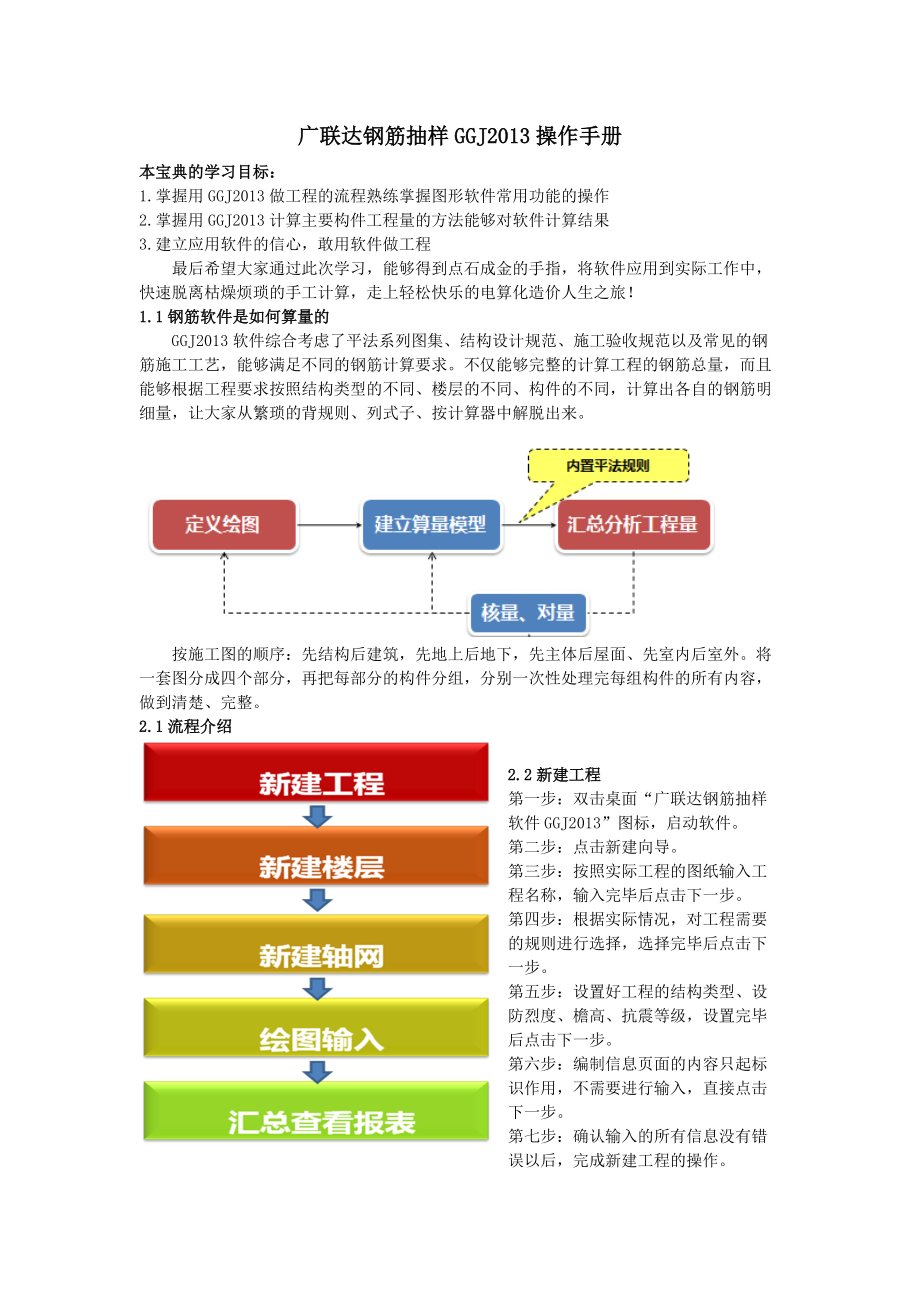

广联达钢筋抽样GGJ2013操作手册本宝典的学习目标：1.掌握用GGJ2013做工程的流程熟练掌握图形软件常用功能的操作2.掌握用GGJ2013计算主要构件工程量的方法能够对软件计算结果3.建立应用软件的信心，敢用软件做工程最后希望大家通过此次学习，能够得到点石成金的手指，将软件应用到实际工作中，快速脱离枯燥烦琐的手工计算，走上轻松快乐的电算化造价人生之旅！ 1.1钢筋软件是如何算量的GGJ2013软件综合考虑了平法系列图集、结构设计规范、施工验收规范以及常见的钢筋施工工艺，能够满足不同的钢筋计算要求不仅能够完整的计算工程的钢筋总量，而且能够根据工程要求按照结构类型的不同、楼层的不同、构件的不同，计算出各自的钢筋明细量，让大家从繁琐的背规则、列式子、按计算器中解脱出来按施工图的顺序：先结构后建筑，先地上后地下，先主体后屋面、先室内后室外将一套图分成四个部分，再把每部分的构件分组，分别一次性处理完每组构件的所有内容，做到清楚、完整2.1流程介绍2.2新建工程第一步：双击桌面“广联达钢筋抽样软件GGJ2013”图标，启动软件。
第二步：点击新建向导第三步：按照实际工程的图纸输入工程名称，输入完毕后点击下一步第四步：根据实际情况，对工程需要的规则进行选择，选择完毕后点击下一步第五步：设置好工程的结构类型、设防烈度、檐高、抗震等级，设置完毕后点击下一步第六步：编制信息页面的内容只起标识作用，不需要进行输入，直接点击下一步第七步：确认输入的所有信息没有错误以后，完成新建工程的操作2.3新建楼层第一步：点击“工程设置”下的“楼层信息”，在右侧的区域内可以对楼层进行定义第二步：点击“插入楼层”进行楼层的添加第三步：根据图纸输入首层的底标高第四步：根据图纸在层高一列修改每层的层高数值，修改完毕后楼层的定义就完成了第五步：根据图纸在层高一列修改每层的层高数值，修改完毕后楼层的定义就完成了2 .4轴网第一步：点击模块导航栏中的“轴网”第二步：点击“定义”按钮，切换到定义状态，在构件列表中点击“新建”，选择“新建正交轴网”第三步：点击下开间，先进行开间尺寸的定义，将图纸上下开间第一个轴距填入添加框中，回车第四步：点击左进深，用同样的方法将进深的轴距定义完毕第四步：点击的“绘图”，切换到绘图状态，在弹出的对话框中点击“确定”，就可将轴网放到绘图区中，这样就完成了轴网的处理。
2.5柱（定义）第一步：在模块导航栏中，点击柱构件，在构件列表中点击新建，选择“新建矩形柱”，建立一个KZ-1第二步：在属性编辑框中按照图纸来输入KZ-1的名称、类别、截面、配筋信息2.6柱（绘制）第一步：在左侧构件列表中点击KZ-1，在绘图功能区选择“点”按钮，然后将光标移动到A轴和1轴交点，直接点击左键即可将KZ-1画入第二步：点击常用功能栏中的汇总计算按钮，汇总完毕后点击确定，在模块导航栏中切换报表预览界面第三步：点击常用功能栏中的查看工程量的按钮，再选择需要查看工程量的柱，既可以2.7 梁（定义和绘制）第一步：在模块导航栏中点击梁，在构件列表处点击新建，选择新建矩形梁第二步：在属性编辑框中将梁的名称改为KL1，按照图纸的实际情况对梁的属性进行定义第三步：在构件列表中选择KL1,点击绘图，点击直线按钮，鼠标左键点击1轴和A轴交点，然后再点击2轴和A轴交点，点击右键，KL1就绘制完成利用这种方法，我们可以将该层图纸中的其他框架梁全部绘入2.8 板（定义和绘制）第一步：在模块导航栏中点击现浇板，在构件列表中点击新建，选择新建现浇板第二步：在属性编辑框中，我们可以根据板的厚度来定义板的名称，比如100厚的板，名称可以定义为B100，然后根据图纸对板的其他属性进行输入。
第三步：点击定义，根据实际工程套取定额第四步：点击构件列表中的100，点击点按钮，在绘图区域中梁和梁围成的封闭区域内，点击鼠标左键就可以直接布置上100厚的板第五步：根据不同板块，布置受力筋和负筋2.9 墙（定义和绘制）第一步：点击模块导航栏中的墙，点击构件列表中的新建选择新建墙，按照图纸在属性编辑框中输入墙的钢筋信息第二步：在构件列表中选择剪力墙1,点击绘图，点击直线按钮，鼠标左键点击1轴和A轴交点，然后再点击2轴和A轴交点，点击右键，混凝土墙就绘制完成 第四步：点击常用功能栏中的汇总计算按钮，点击确定，汇总完毕后点击确定，在模块导航栏中切换报表预览界面，在弹出的设定报表范围的提示中选择首层所有构件，点击确定，弹出的提示点击确定，点击左侧汇总表下的构件类型级别直径汇总表，可以看到，这张表中就是按照构件的类型自动汇总出的钢筋量2.10 筏板基础第一步：切换到基础层在模块导航栏中点击筏板基础，在构件列表中点击新建，选择新建筏板基础，在属性编辑框中输入筏板基础的名称，材质，混凝土类型，混凝土标号，输入厚度400，输入筏板基础底标高第二步：点击绘图，直接用直线、矩形的方式或者按墙轴线围成封闭区间用点的方式，形成筏板基础。
第三步：点击选择按钮，点击选中筏板基础，点右键选择偏移，此时软件会弹出请选择偏移方式的窗口，选择多边偏移，将光标向外侧移动，我们就可以看到跟随光标有一个长度数据，按键盘上的Tab键，切换到这个数据框，根据图纸的情况，将筏板基础进行拉伸第四步：根据不同板块，布置受力筋和负筋3.1 单构件输入和报表预览第一步：点击常用工具条中的汇总计算，汇总完毕，点击确定第二步：选择模块导航栏中的报表预览切换到报表界面，查看整个工程的工程量在弹出的设置报表范围窗口中可以选择全部楼层，全部构件或者任意楼层任意构件模块导航栏中软件将我们常用的报表进行分类，便于快速查找报表分为定额指标表、明细表、汇总表三大类，每一大类下面有具体的报表，我们根据自己的需求进行选择查看即可至此，整个工程也就做完了今天你学会了吗？5。
