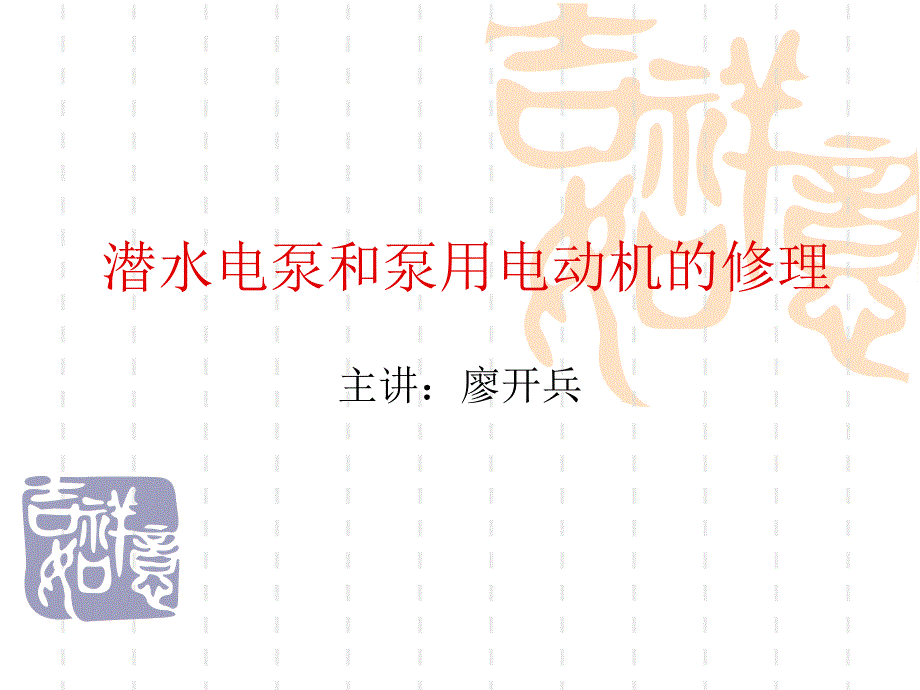

潜水电泵和泵用电动机的修理 主讲：廖开兵 内容提要 § 第一讲 潜水电泵和潜水电动机概述 § 第二讲 型号及主要系列 § 第三讲 潜水电泵的修理 § 第四讲 井用潜水电机的维护与使用 第一讲 潜水电泵和潜水电动机概述 § 潜水电泵由潜水电机与潜水泵组装成 机，或由潜水电动机轴伸端直接装上泵部 件组成机泵合一的产品它具有体积小、 重量轻、起动前不需引水、不受吸程限制 、不另设泵房、安装使用方便、性能可靠 、效率高、价格低廉等特点 潜水电泵的分类 （一）按电源型式或电压等级分类 (二 ) 按潜水电动机的内部结构分类 （三） 按泵与电动机的配置方式 （四） 按潜水泵的用途分类 ¡ （1）单相潜水电泵和单相潜水电动机 ¡ （2）三相潜水电泵和三相潜水电动机 1.按供电电源的相数区分 按潜水电动机的内部结构分类 § 1.干式潜水电动机和干式 潜水泵 干式结构的电 动机，内腔充满空气，与 陆用电动机相似，它与泵 组合成一体，成为干式潜 水电泵 §2.充油式潜水电动机和充油式 潜水电泵 电动机为充油密封结 构，内腔充满绝缘润滑油，有 的电动机下部装有保压装置， 能维持电动机内腔油压大于外 部水压。
它与泵组合成一体， 成为充油式潜水电泵 § 3.充水式潜水电动机和充 水式潜水电泵 电动机内 腔充满纯净清水或防锈润 滑液 § 4.屏蔽式潜水电动机和屏 蔽式潜水电泵 例 如 § QDX6-10-0.37 表单相干式下泵型潜水电 泵，流量为6m/h,扬程为10m,功率为 0.37kw, § Q10-44/2-3 表三相干式上泵型潜水电 泵，流量为10m/h,扬程为44m,2机泵，功 率3KW （三） 按泵与电动机的配置方式分 § 1．按泵与电动机在电泵上、下的相对位置分类 § （1）上泵型潜水电泵 （2）下泵型潜水电泵 § 2.按电动机在电泵中的装置位置分 § （1）外装型潜水电泵 液体直接从泵体接排水管排出， 不流过电动机表面 § （2）内装型潜水电泵 液体流经电动机表面，电动机的 冷却效果好，在要求大面积地面输干的场合，场合使用效 果好，可靠性较高 § （3）半内装型潜水电泵 当电动机露出水面工作时，其 散热条件优于外装型潜水电泵 § （4）贯流型潜水电泵 （四） 按潜水泵的用途分类 § 1.井用潜水电泵 功率为0.37~220KW，流量为, 2 ~ 500m³/h、 扬程为14~336m § 2.清水型潜水电泵 适用于浅水排灌，输送清水，功率为 0.12~11KW，流量为1.5 ~250m³/h、扬程为3~155m. § 3.污水、污物型潜水泵 用于输送含有污物、固体颗粒等 的污水。
§ 4.矿用隔爆型潜水电泵 用于输送含有污物、煤粉、泥沙 等固体的污水 § 5.轴流潜水电泵 用于农田水利排灌、城市供水，下水 道排水，特别适用于水位涨落很大的江河湖泊沿岸的防洪 抗涝 § 6.矿用、井用高压潜水电泵 § 7.大型潜水电泵 第二讲 型号及主要系列 § 型号表示方法： § 均由三部分代号组成，代号之间用短 横线分开第一部分用大写汉语拼音字母 表示电泵的 型式和基本特征，其后用数 字表示电泵的流量；第二、第三部分为数 字，分别表示扬程和额定功率 潜污水电泵型号表示方法 例 如 § QWX25-15-3表示三相旋流式潜污水电泵 （下泵型），流量25m³/h，扬程15m,功率3 ＫＷ 矿用潜污水电泵型号表示方法 小型潜水电泵型号表示方法 例 如 § QWK25-15-3表示矿用潜污水电泵， 流量为25m³/h，扬程为15m,功率为3KW § 轴流潜水电泵型号表示方法 § 矿用、井用高压潜水电泵及大型潜水电泵型 号表示方法 § 井用潜水电动机型号表示 二、主要系列的使用条件 （一）井用潜水电动机 § １．电动机完全潜入水中，其深度不超过７０ｍ 。
§ ２．水温不高于２０ºｃ § ３．水中固体含量不超过０．０１％ § ４．水的酸碱度PH不超过６．５～８．５ § ５．冲水式电动机内腔必须充满清水或按厂家制 造的水溶液 § 按以上条件使用，电动机平均无故障运行时间可 达２５００ｈ以上 （二）QY系列、QS系列和Q系列潜 水电泵的使用条件 § 主要用于清水场合 § 水温不超过４０ºC § 水的PH值为６．５～８ § 水中含沙量或固体杂值的体积比一般不超 过０．０２４％ § 电泵潜水深度一般不超过５ｍ § 按上述条件使用，无故障运行时间可在２ ５００ｈ以上 （三）、ＱＸ型、ＱＤＸ型潜水泵的 使用条件 § １．既可用于清水，也可用于含有小颗粒固体的 含砂水质 § ２．水温不超过４０ºC § ３．PH值为６．５～８ § ４．固体杂质不超过０．１％，最大不超过４％ § ５．水中固体颗粒体积不超过７ｍｍ § ６．下潜深度小于５ｍ § ７．电动机可露出水面运行 （四）、QW和WQ系列潜污水电泵的 使用条件 § 1.主要用于输送含有固体颗粒、短纤维和污物等 的污水，当泵叶轮带有切割刃口时，也可输送含 有长纤维的污水 § 2.水温不超过40ºC § 3.HP值为５～９，最大为４～１０。
§ ４．水中固体颗粒有１５ｍｍ以下和１５ｍｍ以 上两种 § ５．海拔１０００ｍ以下 § ６．电动机可露出水面工作 （五）、矿用隔爆型潜污水电泵的使 用条件 § １．适于输送含污物、煤粉和泥砂的污水 § ２．煤矿井下含甲烷、煤尘等爆炸性危险 的场合 § ３．空气温度小于４０ºC § ４．海拔小于１０００ｍ． § ５．可用２０００ｈ以上 （六）、矿井用高压潜水电泵和大型 潜水电泵 § １．适于矿山排水 § ２．电泵应完全浸入水中 （七）、轴流潜水电泵的使用条件 § １．主要用于清水条件，也可用于带颗粒 性杂质的污水 § ２．水温小于４０ºC § ３．介质密度小于１．０５X１０³ｋｇ／ ｍ³ 第三讲 潜水电泵的修理 （一）、使用前的准备与检查 §１．使用前应查电动机定子绕组对地绝缘电阻，其值一般为５０～１ ００兆欧当小于1兆欧时，应找出原因，排除故障后方可使用 §2. 使用前应安装好专用的保护开关或规格相符的过载保护开关 §3 使用前应可靠接地（黄绿双色线为地线） §4. 对于充油式和干式潜水电泵应检查其电动机内部是否充满油，充 水式潜水泵电动机内腔是否充满水 §5. 潜水电泵一般应垂直吊装，不要横向着地使用（卧式潜水泵除外 ）；不应陷入淤泥之中。
§6. 潜水泵不应脱水运转，如要在地面式转时，脱水运转时间不应超 过两分钟 §7. 三相电机使用前应检查旋转方向是否正确如反转，则应换相接 线 （二）、定期检查与维护 § 1.使用间歇检查其绝缘电阻 § 2.监视其运行情况，如有异常电流、振动 、噪声，应及时检修 § 3.移动或搬动时，应先切断电源线，不的 拖拉电缆 § 4.对机械密封进行定期的检查、维修、或 更换 § 5.潜水泵使用满一年，应进行检查和维修 ，更换油封、O型圈等 二、常见故障及处理 潜 水 电 泵 不 能 起 动 1.电源电压过 低把电压调 到342V以上 2.电源断相或断电如电缆 芯线断裂， 熔断器烧坏、开关接触不良、保护装置 动作等 检查 熔断器、开关、保护装置，修复断相 或断电装置 3.泵叶轮卡住拆检水泵、清除杂物 4.电缆过细过长电源较远 ，电缆较长时 ，电缆应 加粗： 电缆长 一倍时，其横截面应增粗一倍 5.接插件接触不良或损坏修理或更换接插件 6.热保护器动作潜水电泵 温度偏高，待降温后，热保护 器自动恢复 7.热保护器损坏更换同规格的新的热保护器 8.单相电动 机离心开关接触不良、损坏修理或更换 潜 水 电 泵 突 然 停 转 2.保护开关跳闸检查电 源电压 及使用扬程是否在规定范 围内，将其调好后合闸。
3.电缆 断裂将断裂处接好，或更换电缆 4.热保护器动作查其原因，等待其自动恢复或进行修理 调整 5.潜水电泵 堵转泵叶轮卡住，应拆检水泵、清除杂物； 轴承等转动 零件损坏，应修理或更换 6.电动 机定子绕组烧 坏修理或更换定子绕组 潜 水 泵 出 水 少 1.使用扬程过高降低扬程或换选 潜水泵 2过滤 网堵塞清除杂物，用竹筐或网篮罩住潜水泵 3.旋转方向反了调换电 源的相序 4.叶轮或泵体流道阻塞拆检水泵，清除杂物 5.叶轮或泵盖磨损拆检水泵，修理或更换泵 盖 6.水位过低或泵部分已脱水运行调整潜水泵的潜入深度 7.潜水泵所排出的水中含固体杂质 太多 或浓度太粘稠 调整潜水泵的工作位置或换用合规格的 潜水泵 定 子 绕 组 烧 坏 电缆 地线与芯线接错；匝间短路；超 载运行或二相运行时间过长 ；开停过 于频繁；遭雷击 拆除并修复 4.绝缘油的检查和补充 § 对于充油或干式电动机，如绝缘电阻过低 ，则应对机内绝缘油进行干燥和过滤，或 更换 5.零部件的防锈、防腐处理 § 检修时要清除零部件的锈斑和污垢，检修 后的紧固件要紧固可靠充水式电机要重 新进行防锈防腐处理 第四讲 井用潜水电机的维护与使用 一、电动机的定期检查 § 1.电动机运行电流的监视 其电流的大小 和变化既反映了电动机工作负荷的大小， 也反映了电动机的径向轴承、止推轴承和 机械密封易损部件的磨损情况，及泵叶轮 、轴承的磨损情况。
当泵输出的流量、扬 程无明显变化，而电动机的电流逐渐变大 ，超过额定值时，应停机检查 二、潜水电动机一般常见故障、产生 原因及处理方法 常见故障 可能原因 处理方法 § 1.电动机不能起动1．电源电压过低 2.电 源断相或断电 3.叶轮卡住 4.定子绕组烧 坏5.电缆过长、过细、电压降过大1.将电压 调到342V以上2.修复断电或断相处3.清除 杂物，修复水泵4.修理定子绕组5.按合理要 求调换电缆 2.定子绕组（包括信号线）对地绝缘 电阻的定期检查 § 电动机的绝缘电阻用500V绝缘电阻表在电 动机引出线（或电缆出线端）和机壳之间 测定停机后立即测得的定子绕组的热态 绝缘电阻：充水式电动机应大于0.5兆欧， 充油式、干式和屏蔽式，应大于1兆欧入 测冷态绝缘电阻，一般大于5兆欧否则， 应把电动机提出井外进行检修 3.易损部件的检查与更换 § 1）轴承的更换与检查：出现异响或轴承 晃动时，应检修或更换 § 2）机械密封或油封 § 3）静密封：O型橡胶圈，一旦拆下，应予 换新的 4.绝缘油的检查和补充 § 对于充油或干式电动机，如绝缘电阻过低 ，则应对机内绝缘油进行干燥和过滤，或 更换。
5.零部件的防锈、防腐处理 § 检修时要清除零部件的锈斑和污垢，检修 后的紧固件要紧固可靠充水式电机要重 新进行防锈防腐处理 二、潜水电动机一般常见故障、产生 原因及处理方法 常 见 故 障 可能原因处理方法 1. 电 动 机 不 能 起 动 1．电源电压过 低 2.电源断相或断电 3.叶轮卡住 4.定子绕组烧 坏 5.电缆过长 、过细 、电压 降过大 1.将电压调 到342V以上 2.修复断电或断相处 3.清除杂物，修复水泵 4.修理定子绕组 5.按合理要求调换电缆 2. 电 动 机 绝 缘 电 阻 下 降 1.电缆 接头进 水 2.机械密封泄漏 3.静密封渗漏 4冲油式电动 机贫油后进水、油囊两端密封 不严 5.绕组损 坏或损伤 . 1．重新包扎电缆 接头 2.重新装配或修理 3.重装或更换密封胶圈 4.重装或更换油囊，更换绝缘 油 5.修理绕组 3. 电 动 机 过 载 跳 闸 1.电压过 低或过高 2.电动 机二相运转 3.水泵受杂物阻塞、摩擦严重 4.水泵反转 5.充油式和干式电动 机滚动轴 承损坏， 6.过载 保护误动 作 1.调整电压 到342~400V 2.修复电源 3.清除杂物，修复水泵 4.将电源线任意两相換接 5.更换轴 承或修理 6.。
