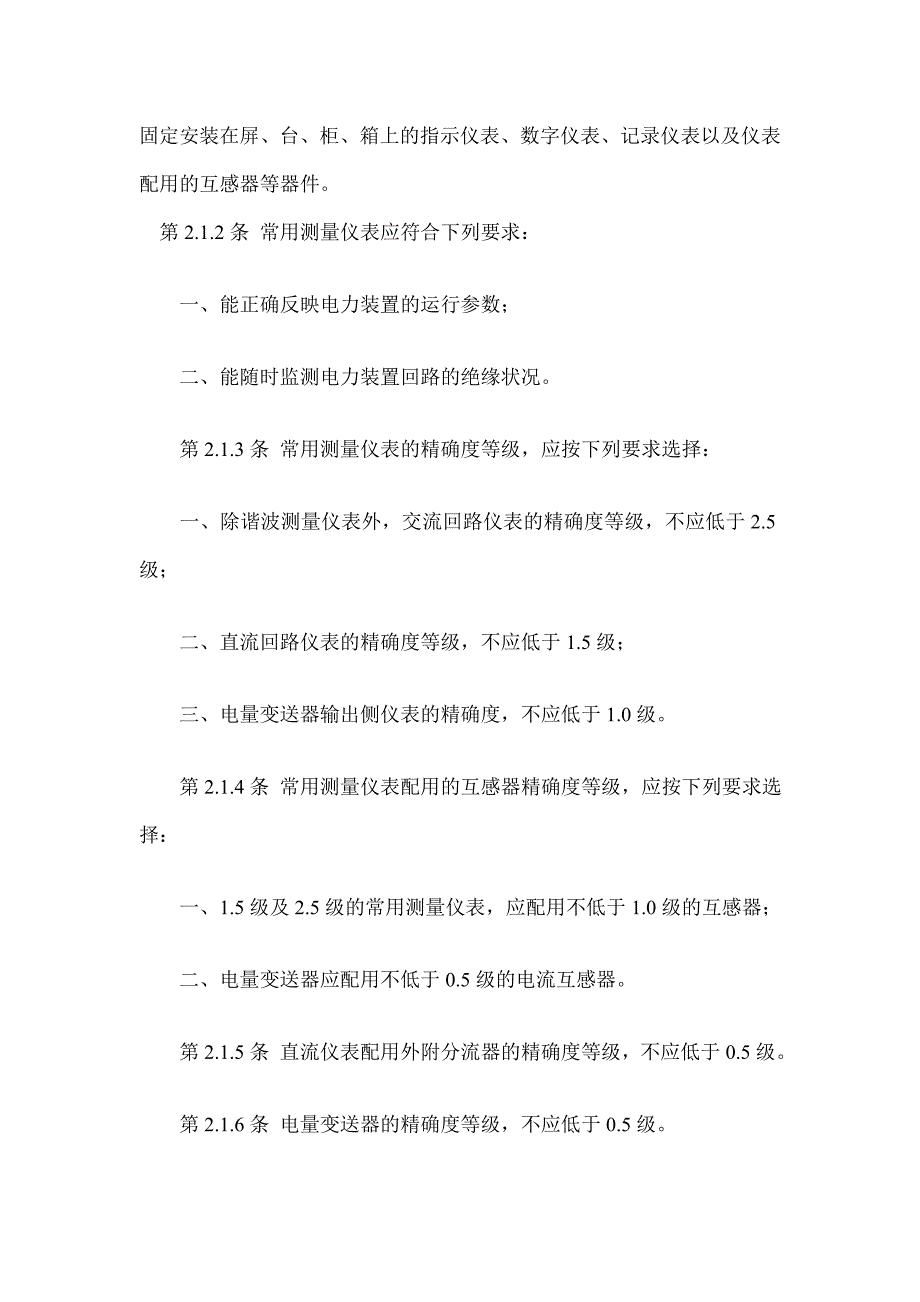

固定安装在屏、台、柜、箱上的指示仪表、数字仪表、记录仪表以及仪表配用的互感器等器件 第2.1.2条 常用测量仪表应符合下列要求： 一、能正确反映电力装置的运行参数； 二、能随时监测电力装置回路的绝缘状况 第2.1.3条 常用测量仪表的精确度等级，应按下列要求选择： 一、除谐波测量仪表外，交流回路仪表的精确度等级，不应低于2.5级； 二、直流回路仪表的精确度等级，不应低于1.5级； 三、电量变送器输出侧仪表的精确度，不应低于1.0级 第2.1.4条 常用测量仪表配用的互感器精确度等级，应按下列要求选择： 一、1.5级及2.5级的常用测量仪表，应配用不低于1.0级的互感器； 二、电量变送器应配用不低于0.5级的电流互感器 第2.1.5条 直流仪表配用外附分流器的精确度等级，不应低于0.5级 第2.1.6条 电量变送器的精确度等级，不应低于0.5级 第2.1.7条 仪表的测量范围和电流互感器变比的选择宜满足当风力装置回路以额定值的条件运行时仪表的指示在标度尺的70%～100%处 对有可能过负荷运行的电力装置回路，仪表的测量范围，宜留有适当纺过负荷裕度。
对重载起动的电动机和运行中有可能出现短时冲击电流的电力装置回路，宜彩用具有过负荷标度尺的电流表 对有可能双向运行的电力装置回路，应彩用具有双向标度尺的仪表 第2.1.8条 对多个同类型电力装置回路参数的测量，宜彩用以电量变送器组成的选测系统选测参数的种类及数量，可根据生产工艺和运行监测的需要确定 第2.2.1条 下列电力装置回路，应测量交流电流： 一、发电机； 二、高压侧为35kV及以上，低压侧为1200V及以上的主变压器，其中：双绕组主变压器只测量一侧，三绕组主变压器测量各侧； 三、并联电力电容器组； 四、1200V及以上的线路和1200V以下的供电、配电、用电网络的总干线路； 五、母线联络、母线分段、旁路和桥断路器回路； 六、消弧线圈； 七、55kW及以上的电动机； 八、根据生产工艺的要求，需监测交流电流的其它电力装置回路 第2.2.2条 下列电力装置回路，宜测量或记录负序电流： 一、向三相负荷显著不平衡的电力用户供电，在运行中有可能超过制造厂规定所允许的长时承受负序电流能力的发电机； 二、电力系统中和电力用户处的负序电流监测点。
第2.2.3条 三相电流基本平衡的电力装置回路，可彩用一只电流表测量其中一相电流；但在下列电力装置回路，应彩用三只电流表分别测量三相电流： 一、气轮发电机和380V的水轮发电机； 二、并联电力电容器组的总回路； 三、110kV重要的线路； 四、三相负荷不平衡率大于10％的1200V及以上的电力用户线路； 五、三相负荷不平衡率大于15%的1200V以下的供电线路 第2.2.4条 下列电力装置回路，应测量直流电流： 一、直流发电机； 二、直流电动机； 三、蓄电池组； 四、充电回路； 五、电力整流装置； 六、发电机、除无刷励磁外的同步电动机励磁回路以及自动调整励磁装置的输出回路； 七、根据生产工艺的要求，需监测直流电流的其它电力装置回路 第2.3.1条 下列电力装置回路，应测量交流电压： 一、发电机； 二、交流系统的各段母线； 三、根据生产工艺的要求，需监测交流电压的其它电力装置回路第2.3.2条 下列电力装置回路，应测量直流电压： 一、直流发电机； 二、直流系统的各段母线； 三、蓄电池组； 四、充电回路； 五、电力整流装置； 六、发电机的励磁回路； 七、根据生产工艺的要求，需监测直流电压的其它电力装置回路。
第2.3.3条 下列电力装置回路，应监测交流系统的绝缘： 一、发电机； 二、中性点非有效接地系统的各段母线 第2.3.4条 下列电力装置回路，应监测直流系统的绝缘： 一、发电机的励磁回路； 二、直流系统的各段母线 第2.4.1条 下列电力装置回路，应测量有功功率： 一、发电机； 二、高压侧为35kV及以上，低压侧为1200V及以上的主变压器，其中，双绕组中变压器只测量一侧，三绕组主变压器测量两侧； 三、35kV及以上的线路； 四、专用旁路和兼用旁路的断路器回路； 五、35kV及以上的永久性外桥断路器回路； 六、根据生产工艺的要求，需监测有功功率的其它电力装置回路 第2.4.2条 下列电力装置回路，应测量无功功率： 一、发电机； 二、高压侧为35kV及以上，低压侧为1200V及以上的主变压器，其中，双绕组主变压器只测量一侧，三绕组主变压器测量两侧； 三、1200V及以上的并联电力电容器组； 四、35kV以上的线路； 五、35kV以上的专用旁路和兼用旁路的断路器回路； 六、35kV以上的永久性外桥断路器回路； 七、根据生产工艺的要求，需监测无功功率的其它电力装置回路。
第2.4.3条 同步电动机应装设功率因数表 第2.5.1条 下列电力装置回路，应设置频率监测点： 一、发电机； 二、接有发电机和发电机变压器组的各段母线； 三、变电所中，有可能解列运行的各段母线 第2.6.1条 发电厂和设置并列点的变电所，应装设手动准同步测量仪表装置 第2.7.1条 在谐波监测点，宜装设谐波电压和谐波电流测量仪表 第3.1.1条 下列电力装置回路，应装设有功电度表： 一、发电机 二、主变压器对需考核母线有功电量平衡的主变压器各侧，均应装设有功电度表；对不需考核母线有功电量平衡的主变压器，其中三绕组主变压器应装设两侧，双绕组主变压器应只装设一侧 三、电力系统中，1200V～110kV的线路 四、1200V以下，供电、配电、用电网络的总干线路 五、电力用户处的有功电量计量点 六、专用旁路和兼用旁路的断路器回路 七、需进行技术经济考核的75kW及以上的电动机 八、根据技术经济考核和节能管理的要求，需计量有功电量的其它电力装置回路 第3.1.2条 下列电力装置回路，应装设无功电度表： 一、发电机 二、主变压器对三绕组主变压器，应装设两侧。
对双绕组主变压器，应只装设一侧 三、电力系统中，3～110kV的线路 四、并联电力电容器组 五、电力用户处的无功电量计量点 六、专用旁路和兼用旁路的断路器回路 七、根据技术经济考核和节能管理的要求，需计量无功电量的其它电力装置回路 第3.1.3条 专用电能计量仪表的设置，应按供用电管理部门对电力用户不同计费方式的规定确定 第3.1.4条 电力用户处的电能计量装置，宜彩用全国统一标准的电能计量柜 第3.1.5条 装设在63kV及以上的电能计量点的计费电度表，应使用互感器的专用二次回路；装设在63kV以下的电力用户处电能计量点的计费电度表，应设置专用的互感器 第3.1.6条 电能计量用电流互感器的二次侧电流，当风力装置回路以额定值的条件运行时，宜为电度表标定电流的70%～100% 第3.1.7条 双向送、受电的电力装置回路，应分别计量送、受电的电量当以两只电度表分别计量送、受电量时，应彩用有止逆器的电度表 第3.2.1条 有功电度表的精确度等级，应按下列要求选择： 一、月平均用电量1×106kW·h及以上的电力用户电能计量点，应彩用0.5级的有功电度表。
二、下列电力装置回路，应彩用1.0级的有功电度表： 1．发电机； 2．主变压器； 3．需考核有功电量平衡的送配电线路； 4．火力发电厂中，厂用电的总计量点； 5．月平均用电量小于1×106kW·h，在315kVA及以上的变压器高压侧计费的电力用户电能计量点 三、下列电力装置回路，应彩用2.0级的有功电度表： 1．在315kVA以下的变压器低压侧计费的电力用户电能计量点；2．75kW及以上的电动机； 3．仅作为企业内部技术经济考核而不计费的线路和电力装置回路 第3.2.2条 无功电度表的精确度等级，应按下列要求选择： 一、下列电力装置回路，应彩用2.0级的无功电度表： 1．发电机； 2．主变压器； 3．并联电力电容器组； 4．在315kVA及以上的变压器高压侧计费的电力用户电能计量点； 5．电力系统中，需考核技术经济指标的送配电线路 二、下列电力装置回路，应彩用3.0级的无功电度表： 1．在315kVA以下的变压器低压侧计费的电力用户电能计量点； 2．仅作为企业内部技术经济考核而不计费的电力用户电能计量点 第3.2.3条 专用电能计量仪表的精确度等级的选择，应按其计量的对象分别彩用与其嫌う的普狮电度表相同的精确度等级。
第3.2.4条 电能计量用互感器的精确度等级，应按下列要求选择： 一、0.5级的有功电度表和0.5级的专用电能计量仪表，应配用0.2级的互感器 二、1.0级的有功电度表、1.0级的专用电能计量仪表、2.0级计费用的有功电度表及2.0级的无功电度表，应配用不低于0.5级的互感器； 三、仅作为企业内部技术经济考核而不计费的2.0级有功电度表及3.0级的无功电度表，宜配用不低于1.0级的互感器 第4.0.1条 电压互感器二次回路电压降，应符合下列要求： 一、电力用户处电能计量点的0.5级的电度表和0.5级的专用电能计量仪表处电压降，不宜大于电压互感器额定二次电压的0.25%； 二、1.0级及2.0级的电度表处电压降，不得大于电压互感器额定二次电压的0.5% 第4.0.2条 互感器二次回路中接入的负荷，不应大于互感器所规定精确度等级的允许值 第5.0.1条 仪表的安装设计，应符合运行监测、现场调试的要求和仪表正常工作的条件 第5.0.2条 仪表水平中心线距地面尺寸，应符合下列要求： 一、指示仪表和数字仪表，宜装在0.8～2.0m的高度； 二、电能计量仪表和记录仪表，宜装在0.6～1.8m的高度。
现用名词 曾用名词 解释 电测量仪表 电气测量仪表 是对电力装置回路的电力运行参数作经常测量、选择测量、记录用的仪表和作计费、技术经济分析考核管理用的计量仪表的总称 常用测量仪表 常测仪表 只指对电力装置回路的电力运行参数作经常测量、选择测量、记录用的仪表，不包括电度表 电能计量仪表 电度计量仪表 只指对电力装置回路发电、供电、用电的技术经济考核分析和对电力用户用电量的测量、计量的仪表不包括电力定量器等对电力用户用电量控制管理用的仪表 。
