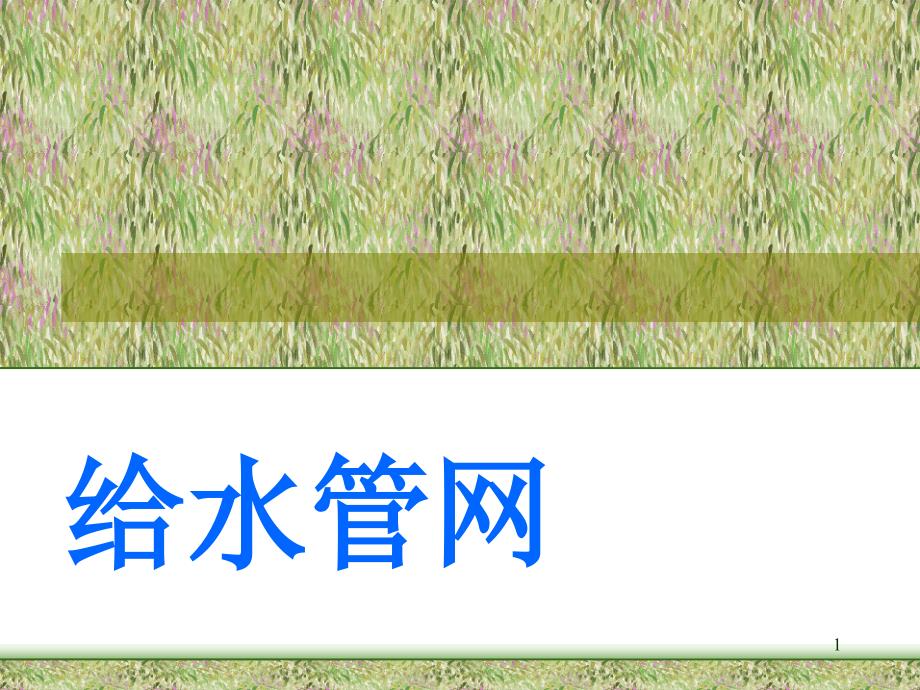

单击此处编辑母版标题样式单击此处编辑母版副标题样式*1给水管网水源 取水 输输水 净水 输输水 配水 用户 取水工程： 从水源取水 给水处理： 按用户要求进行水处理 （取水构筑物、泵泵站） （水厂） 输配水： 向用户供水 （输输水管、管网、泵泵站、调节调节 构筑物等）2管网布置形式管网定线输水管渠定线4.14.24.3第4章 管网和输水管渠布置输水和配水工程授课主要内容 34.1 管网布置形式一、给水管网的布置要求1. 按照城市规划平面图布置管网，布置时应考虑给水系统分期建设的可能，并留有充分的发展余地；2. 管网布置必须保证供水安全可靠，当局部管网发生事故时，断水范围应减到最小；3. 管线遍布在整个给水区内，保证用户有足够的水量和水压；4. 力求以最短距离敷设管线，以降低管网造价和供水能量费用5二、布置形式布置形式布置形式树状网树状网：从水厂泵站或水塔到用户的管线布置成树枝状环状网环状网：管线连接成环状6三、特点1、树状网：适用于小城市和小型工矿企业呈树枝状供水可靠性差：管网中任一管段损坏时，在该管段以后的所以管段会断水末端水量很小，水质容易变坏：水流缓慢，甚至停滞不流动，因此水质容易变坏，有出现浑水和红水的可能。
有水锤作用产生的危害：管线损坏 水锤：在压力管道中，由于流速的剧烈变化而引起的一系列急剧的压力交替升降的水力冲击现象造价低 72、环状网呈环状供水可靠性好：任一管段损坏时，关闭阀门使该管段和其余管段隔开进行检修，从另外管线供应用户，断水的地区可以缩小减轻水锤作用产生的危害造价高8四、应用 给水管网的布置既要求安全供水，又要贯彻节约的原则安全供水和节约投资之间难免会产生矛盾 因为要安全供水必须采用环状网，而节约投资最好采用树状网只有既考虑供水的安全，又尽量以最短的线路敷设管道，方能使矛盾得到解决 所以，在管网布置时，应考虑：1、分期建设的可能 即先按近期规划采用树状网，然后随着用水量的增长，再逐步增设管线构成环状网92、结合方式 实际上，现有城市的配水管网多数是环状网和树状网的结合，即在城市中心地区，布置成环状网在市郊或城市的次要地区，以树状网的形式向四周延伸3、供水可靠性要求较高的工矿企业，必须采用环状网，并用树状网或双管输水到个别较远的车间104.2 管网定线一、城市管网1、定义城市给水管网定线是指在地形平面图上确定管线的走向和位置2、管线种类干管输水至城市各用水地区，同时也为沿线用户供水。
管径较大，均在100mm以上，大城市中则在200mm以上11分配管（或称配水管） 敷设在每一街道或工厂车间的路边，从干管取水供给用户和消火栓 管径较小，常由消防流量来确定管径（防止火灾时分配管中的水头损失过大），最小管径为100mm 小城市75100mm；中等城市100150mm；大城市150200mm接户管（或称进户管） 从分配管接到用户去的管线，其管径视用户用水的多少决定 一般设一条，重要建筑设两条，从不同方向引入12连接管：干管之间的连接管 作用：局部管线损坏时，可以通过它重新分配流量，从而缩小断水范围，较可靠地保证供水 注意：定线时一股只限于管网的干管以及干管之间的连接管，不包括从干管到用户的分配管和接到用户的进水管133、城市管网定线的决定因素城市平面布置供水区的地形水源和调节水池的位置街区和用户（特别是大用户）的分布河流、铁路、桥梁等的位置等144、干管布置原则干管方向：定线时，干管延伸方向应和二泵站输水到水池、水塔、大用户的水流方向一致15干管、连接管间距：循水流方向，以最短的距离布置一条或数条干管干管的间距，可根据街区情况，采用500800m连接管的间距可根据街区的大小考虑在8001000m左右。
16干管一般按城市规划道路定线，但尽量避免在高级路面或重要道路下通过，以减小今后检修时的困难管线在道路下的平面位置和标高，应符合城市或厂区地下管线综合设计的要求，给水管线和建筑物、铁路以及其它管道的水平净距，均应参照有关规定171、布置特点（1）生产和生活用水合用一个管网 企业对生产和生活用水的水质、水压要求一样分建两个管网 企业对生产和生活用水的水质、水压要求不一样，比如对工业用水用水量大，水质要求低（2）同一企业内的生产用水 分别布置管网，形成分质、分压的管网系统（各车间对水质、水压要求不一样）3）消防用水 不单独设管网，由生活或生产给水管网供应二、 工业企业管网18（1）生活用水管网不供应消防用水时，可为树状网，分别供应给生产车间、仓库、辅助设施等处的生活用水生活和消防合并的管网，应为环状网（2）生产用水管网 按照生产工艺对给水可靠性的要求，采用树状网、环状网或两者相结合的形式不能断水的企业，生产用水管网必须是环状网，到个别距离较远的车间可用双条输水管代替环状网大多数情况下，生产用水管网是环状网、两条输水管、树状网的结合2、布置形式193、两点说明（1）定线和计算时全部管线加以考虑因为车间的用水量一般较大，生产用水管网很难分出是干管和分配管。
2）管线定线比城市管网简单因为厂区车间位置明确，用水比较集中，易于做到以最短的管线到达用水量大的车间的要求204.3 输水管渠定线一、定义 输水管渠：将原水送到水厂（原水输水管）或水厂到相距较远管网（清水输水管）的管渠 输水管渠定线：选择和确定输水管渠线路的走向和具体位置二、特点（1）距离长 （2）障碍物多，地形、地质复杂（3）易损坏，维修困难 （4）一旦出现故障，易引起供水中断21三、输水管渠分类供水方式水力条件构筑物类型重力（自流）输水管渠（水源位置高于给水区）无压流（非满流）明渠、管道、无压渠道压力流（满流）管道、有压渠道压力输水管渠（水源低于给水区）压力流管道、有压渠道22四、布置要求与城市建设规划相结合，尽量缩短线路长度，少占农田，便于管渠施工和运行维护，保证安全供水应选择最佳的地形和地质条件，尽量沿现有的道路定线，以便施工和检修减少与铁路、公路和河流的交叉，管线避免穿越滑坡、岩层、沼泽、高地下水位和河水淹没与冲刷地区，以降低造价和便于管理23 输水管渠的条数主要根据输水量、事故时须保证的用水量、输水管渠长度、当地有无其他水源和用水量增长情况而定供水不许间断时，输水管渠一般不宜少于两条。
为避免输水管渠局部损坏时，输水量降低过多，可在平行的2条或3条输水管渠之间设置连接管，并装置必要的阀门，以缩小事故检修时的断水范围 在输水管的最高处，设排气阀，以便及时排除管内空气，或在输水管防空时引入空气输水管低处设泄水阀24思考题 ?l 管网布置有哪两种形式及其各自的特点l 管网中干管、分配管、连接管各有什么作用l 城市管网如何定线l 输水管渠定线时应考虑哪些方面。
