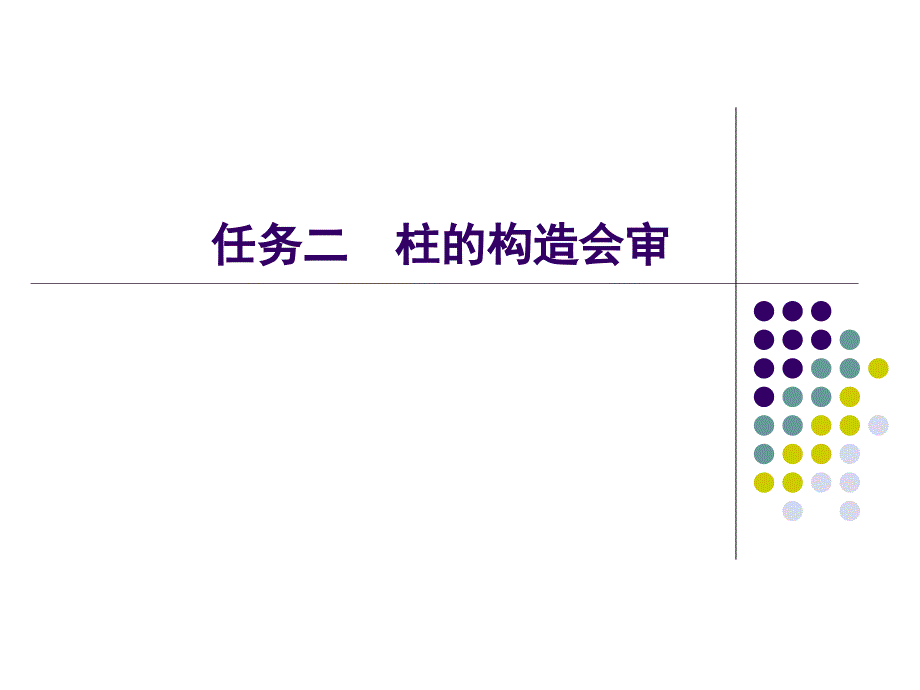

任务二柱的构造会审l 教学目的：通过学习，学生能够正确陈述柱的构造标准，并能对施工图柱构件部分进行构造分析校核，消除柱结构设计图中构造部分的安全隐患l 教学目标：在柱构件施工图会审测试中，学生3人左右为一教学组，能较快找出所给教学用仿真施工图中柱构造部分的错误课后二天内，全部教学组能提交完整的柱会审记录，准确率达到80%以上，并完成现场柱结构技术交底编写 柱构件的安全是钢筋混凝土主体结构安全主要保障之一柱构件的正确构造是柱构件安全的重要措施因此，柱构件施工前，有必要对柱构件的构造进行校核，保证结构的安全和施工的顺利进行柱构件施工图的会审共有2个单元的教学任务 1.1 柱构件构造 要对柱构件的构造进行校核，首先要知道柱构件的构造要求根据混凝土结构设计规范（GB50010-2002）和高层建筑混凝土结构技术规程（JGJ3-2002），普通矩形柱构件的主要构造如下：1.1.1 截面尺寸（2点）1.柱子断面尺寸b h（b为柱截面宽度，h为柱截面高度）一般不小于250 mm250mm2.柱截面尺寸还应符合模数要求，边长在800mm以上时，以100mm为模数；在800mm以下时，以50mm为模数1.1.2钢筋 1.纵向钢筋（6点）（1）纵向钢筋直径不宜小于12mm，通常在1240mm范围内选用。
2）纵向钢筋的根数至少应保证在每个阳角处设置一根3）全部纵向受力钢筋的配筋率不宜大于5，且不应小于06 ，同一侧纵向钢筋的配筋率不应小于024）柱中纵向钢筋的最小净距不小于50mm纵向钢筋的中距不大于350mm5）纵向钢筋的混凝土保护层厚度一般取25mm，但不应小于纵向钢筋的直径 （6）顶层中节点柱纵向钢筋和边节点柱内侧纵向钢筋应伸至柱顶；当从梁底边计算的直线锚固长度不小于锚固长度la时可不必水平弯折，否则应向柱内或梁、板内水平弯折，当充分利用柱纵向钢筋的抗拉强度时，其锚固段弯折前的竖直投影长度不应小于0.5la,弯折后的水平投影长度不宜小于12倍的柱纵向钢筋直径 2.箍筋（7点）（1）柱中箍筋应做成封闭式2）箍筋直径不小于d/4，且不小于6mm；其中d为纵向钢筋的最大直径3）箍筋的间距不应大于400mm，且不大于构件截面的短边尺寸；同时，不应大于15d （4）当柱中全部纵向受力钢筋的配筋率超过3%时；则箍筋的直径不小于8mm，且应焊成封闭环式，其间距不大于10d（d为纵向钢筋的最小直径），且不大于200mm5）箍筋末端应做成135（如图四） （6）当柱子各边纵向钢筋多于三根时，应设置复合箍筋； 几种常见的柱截面配筋如图五所示。
（7）抗震设计时，箍筋在加密区（不小于：500 mm、柱长边尺寸、柱净高的1/6）间距应加密（常用100 mm） 1.1.3钢筋接头（2点） 1.同一构件中相邻纵向受力钢筋的接头相互错开，同一连接区段内(同一截面内)钢筋焊接接头（连接区段的长度为35d，d为纵向受力钢筋的较大直径 ，且不少于500mm）的纵向受拉钢筋接头面积百分率不大于50% 2.楼面上500mm范围内不留接头 实训项目： 到施工现场看一下某柱的具体构造情况 1.1.4结束语 同学们，本次课的教学就讲到这里，大家要把柱构件的主要构造牢记于心，准确陈述另外，受压构件除柱构件外还有墙构件，请同学们课后加强自学1.2 对施工图中柱构件进行会审l1.2.1柱施工图校核讲解l1. 柱施工图校核重点l2. 柱施工图校核注意事项l3. 柱施工图纸说明l1.2.2柱图纸会审记录编写l1. 编写一般格式l2. 编写主要内容和要求l1.2.3柱构件技术交底编写l1. 编写一般格式l2. 编写主要内容和要求l1.2.4分组实训和指导 l下面请同学们分组进行柱构件施工图会审l1.2.5测评及小结 l1. 学生表现及完成质量l2 . 任务一教学小结l1.2.6课后活动l1. 柱图纸会审记录编写，2天内提交。
l2. 柱构件技术交底编写，2天内提交l3. 柱钢筋接头标准总结，2天内提交l1.2.7拓展任务l自学：剪力墙等竖向构件的构造要求 。
