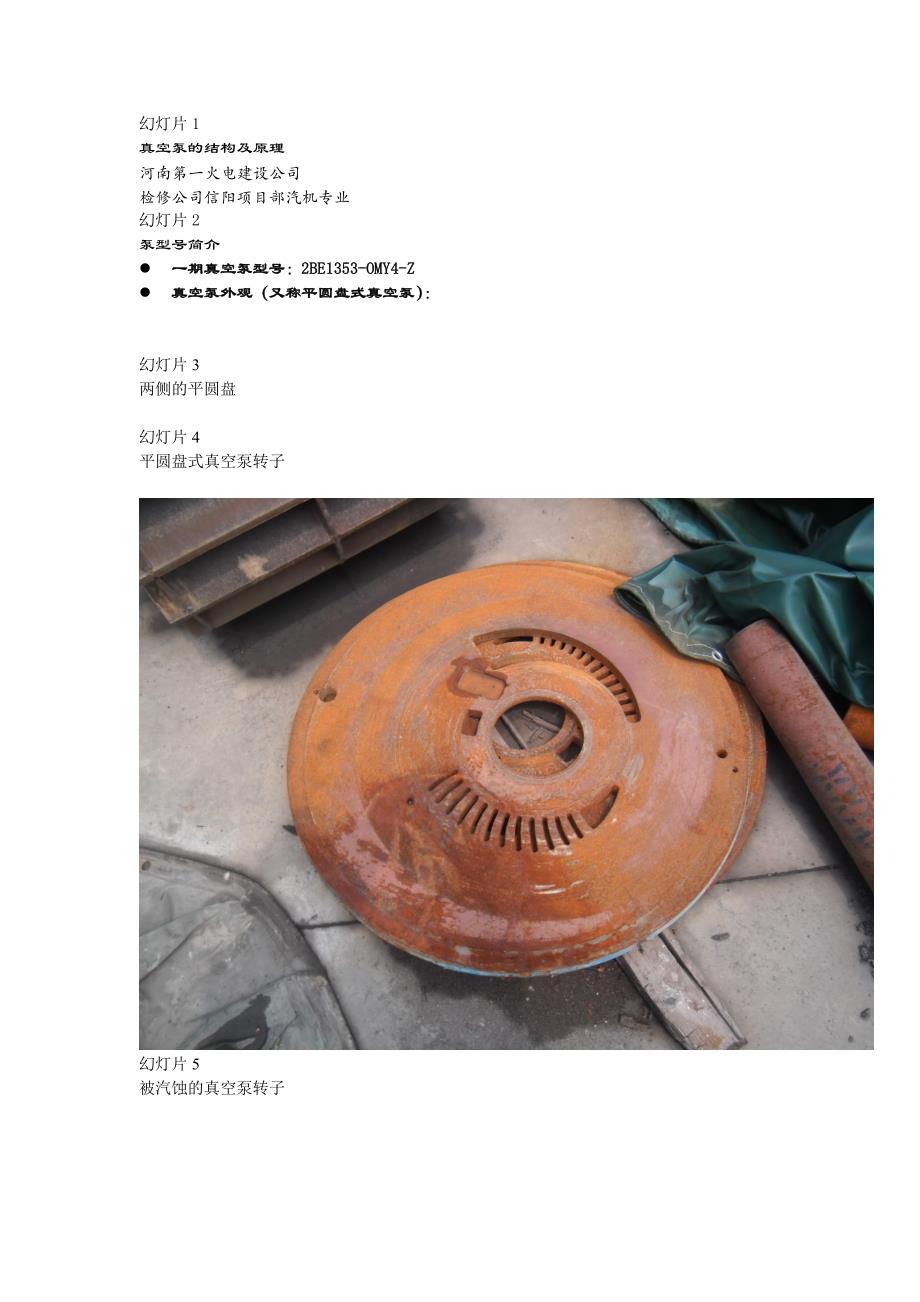

幻灯片1真空泵的结构及原理河南第一火电建设公司检修公司信阳项目部汽机专业幻灯片2泵型号简介l 一期真空泵型号：2BE1353-OMY4-Zl 真空泵外观（又称平圆盘式真空泵）：幻灯片3两侧的平圆盘幻灯片4平圆盘式真空泵转子幻灯片5被汽蚀的真空泵转子幻灯片6真空泵的典型结构和工作原理幻灯片7工作原理l 该型号真空泵，叶轮上偏心安装，外侧带一对圆盘，侧盖上开有吸气口和排气口，工作时泵内充以l 一定数量的工作水l 当叶轮旋转时，水形成一紧贴壳l 壁的水环l 水环内表面与叶轮轮毂表面l 及两侧盖端面之间形成一个l 月牙形的工作空间l 该空间被叶片分隔成若干个 腔室，腔室容积随叶轮回转不断地改变幻灯片8工作过程l 1.吸入过程l 右半转，叶间腔室的V增大，l 气体通过吸入口被吸入l 2. 压缩过程l 左半转，叶间腔室的V缩小，l 气体受到压缩l 3. 排出过程l 当叶间转到与排出口相通时，l 气体被排出l 总结：主要是靠工作腔室的容l 积的变化来产生吸排汽幻灯片9水环和汽水分离器的作用l 水环l 传递能量l 密封工作腔室l 吸收气体压缩热l 泵出口常设汽水分离器l 压缩和水力损失转换成的热量会使部分工作水汽化l 水通过轴封和排气会流失l 需连续地向泵内补水l 补水量应大于损失水量l幻灯片10动画演绎幻灯片11安装过程中各参数部 件 名 称质 量 标 准铸件外观检查无铸砂、毛刺、气孔、裂纹，结合面光洁，无伤痕泵体结合面检查平整，无毛刺，凹坑轴承与轴承座检查轴承座无裂纹、夹渣、铸砂、气孔等,油漆清理干净(耐油漆可不清理) 水平结合面无损伤,紧螺栓后局部间隙<0.05；油路,水路疏油孔清洁畅通无泄漏滚动轴承外观清洁、无锈蚀、无损伤、内外圈转动灵活,不松旷。
对轮找中心径向、端面≤0.08mm真空泵检修组装泵轴径向晃度≤0.05 mm叶轮、轴套端面光洁，无毛刺，与轴线垂直叶轮与轴套端面接触严密密封环外观光洁，无变形、裂纹叶轮密封环处和轴套外园处径向晃度≤0.05 mm轴与轴套间隙0.03~0.06 mm密封环与泵壳径向总间隙0.00~0.03 mm密封环定位销钉锁紧转子与泵体顶部间隙≥0.50 mm轴承与轴承室轴向间隙传动侧0.10-0.20自由端,0固定叶轮的锁母装置完好,紧固可靠结合面定位销紧密、接触良好结合面垫料厚度应保证有关部件的紧力结合面紧固均匀，牢固幻灯片12平圆盘的构造幻灯片13锥体泵与平圆盘泵的对比l 结构对比l 1、平圆盘结构l 2、锥体结构幻灯片14吸排气口对比l 锥体泵的吸排气口截面积相对比平圆盘泵吸排气口截面积较大，吸气效率相对比平圆盘较高l幻灯片15锥体泵吸排气动画演绎ll 锥体泵幻灯片16液环泵剖面图ll 锥体泵为下偏心，平圆盘泵为上偏心，转子的自重力使，轴承承受力不同，锥体泵轴承使用寿命相比平圆盘泵较长l幻灯片17工作液的排出状况ll 因为锥体泵排出口在较低位置，这样保证了泵不会存在负荷高的情况，使泵的效率增加，能耗较低。
l幻灯片18汽蚀损害对比幻灯片19节能对比幻灯片20幻灯片21幻灯片22幻灯片23幻灯片24幻灯片25锥体泵与平圆盘对比总结l 因吸排口截面积较大，以及锥体泵密封水在进口，使锥体泵吸气效率高；l 上偏心与下偏心的设计，锥体泵不存在因水位及水量导致的负荷高（轴功率和电流）；l 压力差引起的轴向力使轴承承受的力不同，锥体泵使用寿命较长；l 气蚀防御，锥体泵设计为锥套式在叶轮根部，当真空度较高时气蚀现象较为严重时，锥体式在气泡破裂时均已排出，而平圆盘如要抗气蚀，只能在材质上变更；l 锥体泵匹配电机功率较低l幻灯片26锥体泵的工作原理l 锥体泵有两级抽出的气体和水被真空泵的第一级排到第二级排水支管在低真空运行期间，第二级支管中的截止阀是打开的，允许从第一级排出液体直接进入位于外部的汽水分离器这样，在低真空运行时只有真空泵的第一级起到抽真空的作用在高真空运行时，截止阀自动关闭于是，第一级的排出液在通过第二级支管排往汽水分离器以前要绕道进入第二级的入口并经过第二级才能拍出。
