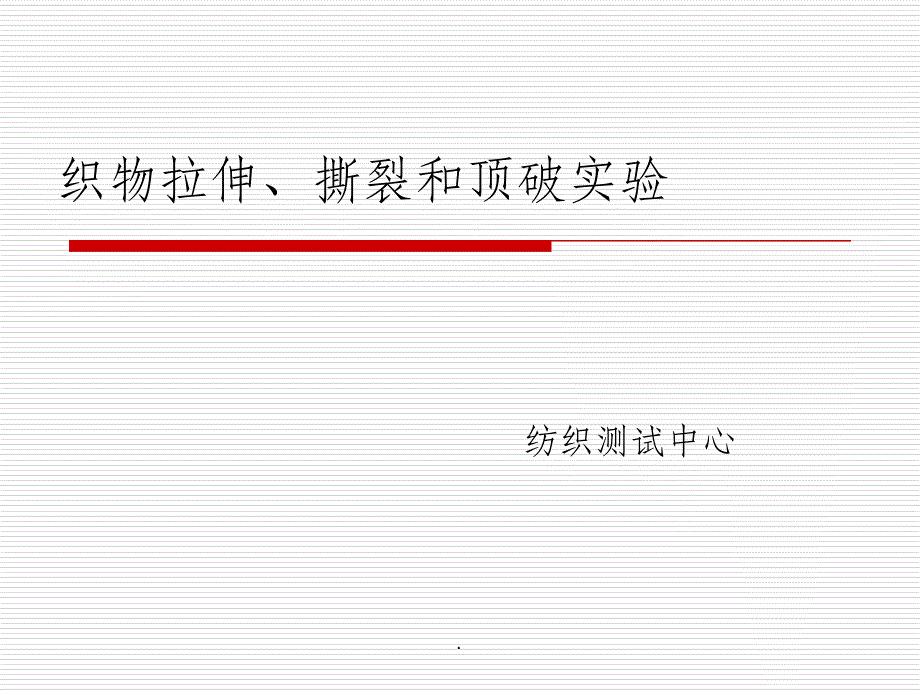

织物拉伸、撕裂和顶破实验纺织测试中心.实验内容o织物拉伸实验o织物撕破实验o织物顶破实验.织物拉伸实验织物拉伸实验一、实验目的和要求了解织物强力实验仪的结构原理，掌握织物拉伸测试的方法、原理三、测试仪器和样本YG065型电子织物强力实验仪、HD026N型电子织物强力仪、破裂实验仪、YG033A织物撕裂仪，平纹织物若干块，剪刀4把，尺子3条，拉伸模板3块，撕裂模板2块，顶破模板1块四、织物拉伸实验.实验仪器.测试方法1.条样法条样法(扯边纱法，剪切法扯边纱法，剪切法):用于断裂强力和断裂伸长率的测定用于断裂强力和断裂伸长率的测定；2.抓样法抓样法:用于断裂强力的测定用于断裂强力的测定实验要求：实验要求：实验方法采用扯边纱法；扯边纱法；(扯边纱法试样取样图)经纬方向各取5块试样(对于机织物，两块试样不应包括有相同的经纱或纬纱).参数设定的依据1.设定隔距长度：设定隔距长度：对断裂伸长率小于或等于75的织物，隔距长度为200mm；对断裂伸长率大于75的织物，隔距长度为100mmlmm2.设定拉伸速度：设定拉伸速度：3.根据试样的单位面积质量采用如下的预张力：根据试样的单位面积质量采用如下的预张力：200gm2：2N；200gmz，500gm2：5N；500gm2：10N；断裂强力低于20N时，按概率断裂强力的(10.25)确定预张力。
实验步骤.二试样安装及测试.数据处理1.试样数量、舍弃的试样数量及原因（如果有滑移和钳口断裂的情况发生）；2.分别计算经纬向或纵横向的断裂强力和断裂伸长率平均值，强力以N表示；3.计算断裂强力断裂强力和断裂伸长率断裂伸长率的变异系数，修约至0.1；.五、织物撕破实验常用的实验方法：单舌法，梯形法，落锤法单舌法，梯形法，落锤法本实验采用落锤法落锤法实验原理常用的实验方法：单舌法，梯形法，落锤法单舌法，梯形法，落锤法本实验采用落锤法落锤法实验仪器1.落锤仪外观图一落锤仪外观图一2.落锤仪外观图二落锤仪外观图二.实验步骤1.试样准备试样准备从每一个实验室样品剪取两组试样，一组（5个）为经向试样，另一组（5个）为纬向试样试样的短边应与经向或纬向平行以保证撕裂沿切口方向进行具体取样见图2.选择摆锤质量选择摆锤质量摆锤质量应使试样的测试结果落在相应的标尺15%-85%范围内3.仪器水平的调节仪器水平的调节 仪器的水平相当重要，当摆锤摆动时，仪器的移动是误差的主要来源，仔细固定仪器，使摆锤摆动的过程中仪器没有明显移动，用内装的水平气泡调节仪器水平4.仪器的调零仪器的调零 不放试样校正仪器数次，检查轴承的摩擦力，在连续三次不放试样的实验过程中，指针指在零位刻度（允许正负1%的公差）。
数据处理1.分别计算经纬向或纵横向的撕裂强力撕裂强力平均值，以N表示；2.计算撕裂强力撕裂强力的变异系数，修约至0.1；.六、织物顶破实验.实验仪器1.仪器外观图2.附件图.实验步骤1.从样品中剪取5个直径为6mm的圆形试样2.选择张力盘A；将主动指针和从动指针回到零位；3.打开电源，电机转动；4.将样本装入夹具中，并放入仪器相应位置；5.打开测试开关；6.织物被顶破后，主动指针慢慢回零，从动指针指示顶破最大力值，记录下数据并开始下一个样本的测试顶破实验数据处理1.计算顶破强力平均值，单位：牛顿（N）；2.计算顶破强力的变异系数，修约至0.1；.思考题1.纬向与经向纱线拉伸断裂强力和撕破强力存在差异的原因？提示：从经纱和纬纱的不同特点以及织物的密、结构等方面来讨论强力仪外观图返回.拉伸装置图.控制箱图返回.扯边纱法试样图返回.落锤仪图1返回.落锤仪图2返回.试样图.顶破仪外观图返回.顶破仪读数盘图返回.顶破仪夹具图返回.谢 谢。
