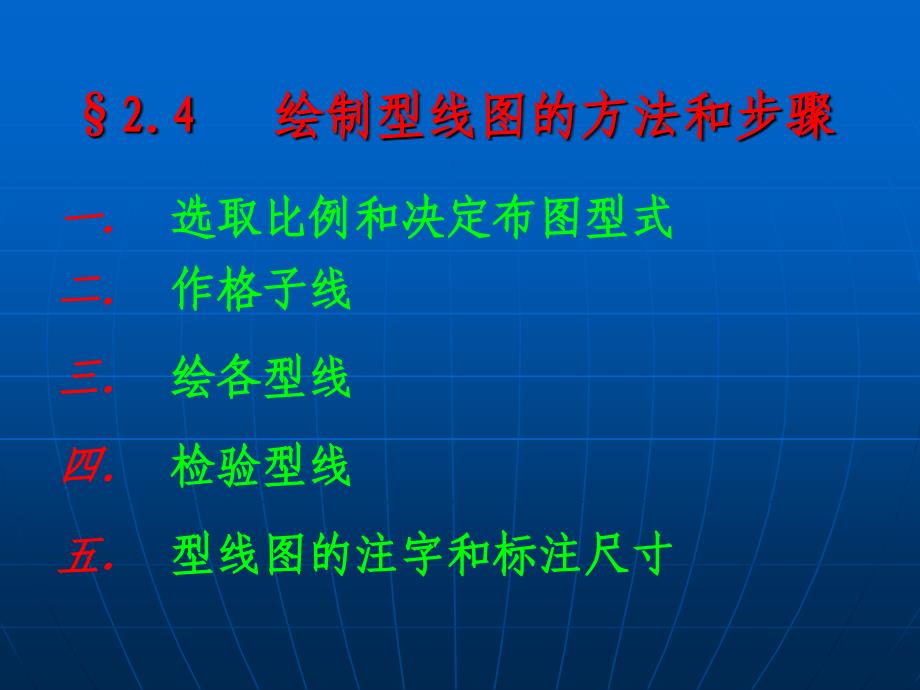

2.4 绘制型线图的方法和步骤 一. 选取比例和决定布图型式 二. 作格子线 三. 绘各型线 四. 检验型线 五. 型线图的注字和标注尺寸 一. 选取比例和决定布图形式 1.选取比例 型线图常用的比例有 1:100 , 1:50 ，1:25 等几种 一般精度要求高的船 ， 比例应选大 ；尺度大的船 ，比例可选小 本例题采用比例为1:100 n2. 决定布图形式 n 视图的布置形式 ，主要是根据船舶的类型和 大小以及线型的变化情况150吨货船属小型船舶 ，其线型变化比较大 ，故可选择三视图分离布置 的形式如图所示 3. 绘边框线及标题栏 根据图纸幅面 ，按规定的边框大小， 用粗实线绘出图纸边框线根据标题栏的 规定格式绘出标题栏如图所示 五. 型线图的注字和标注尺寸 1.标注型线和格子线的名称和编号 2.在图纸的上方列出主尺度和型值表 3.标注首、尾尺寸和其它尺寸 4.填写标题栏 。
