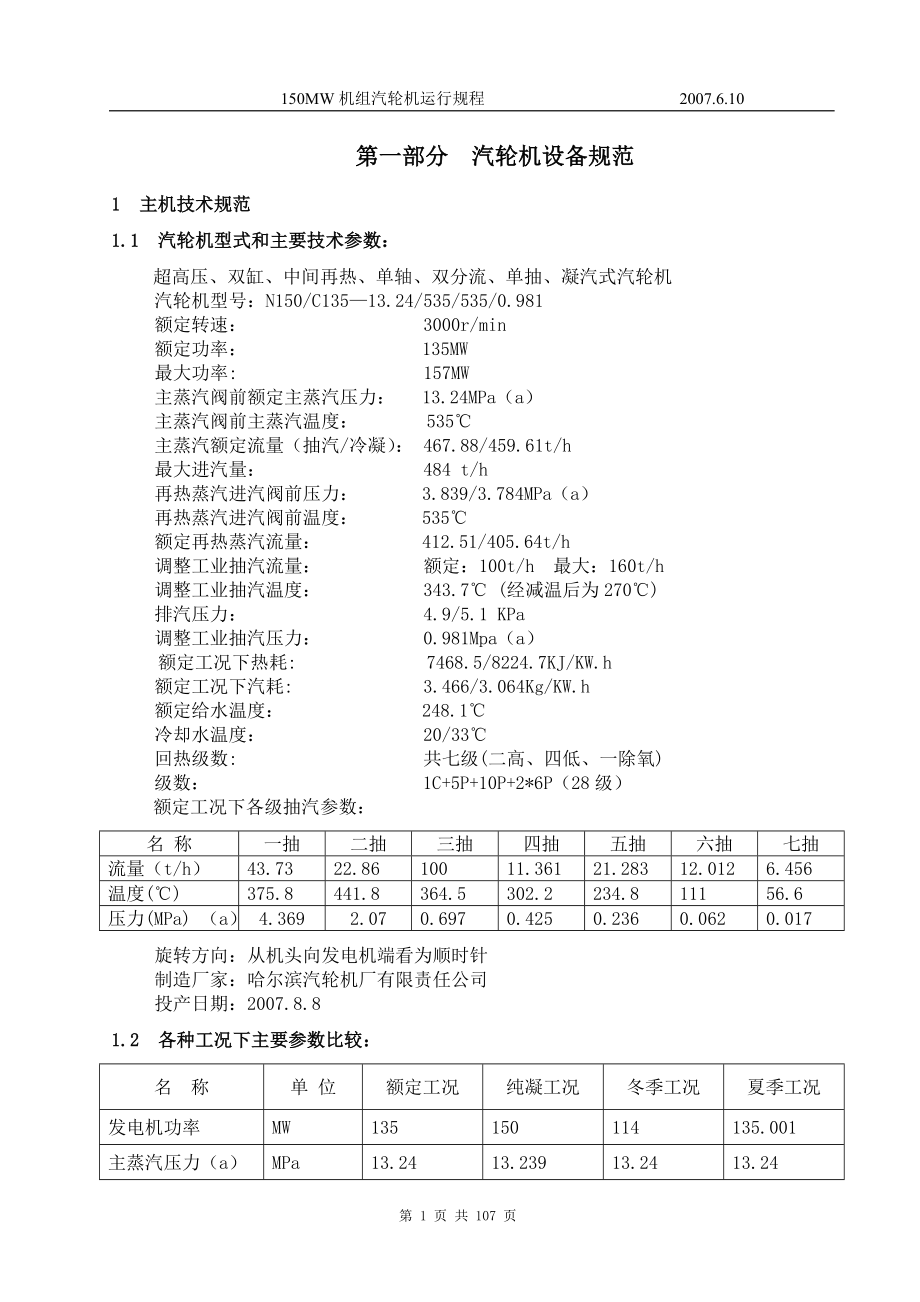

150MW机组汽轮机运行规程 2007.6.10第一部分 汽轮机设备规范1 主机技术规范1.1 汽轮机型式和主要技术参数：超高压、双缸、中间再热、单轴、双分流、单抽、凝汽式汽轮机汽轮机型号：N150/C135—13.24/535/535/0.981额定转速： 3000r/min额定功率： 135MW最大功率: 157MW主蒸汽阀前额定主蒸汽压力： 13.24MPa（a）主蒸汽阀前主蒸汽温度： 535℃主蒸汽额定流量（抽汽/冷凝）： 467.88/459.61t/h最大进汽量： 484 t/h再热蒸汽进汽阀前压力： 3.839/3.784MPa（a）再热蒸汽进汽阀前温度： 535℃额定再热蒸汽流量： 412.51/405.64t/h调整工业抽汽流量： 额定：100t/h 最大：160t/h调整工业抽汽温度： 343.7℃ (经减温后为270℃)排汽压力： 4.9/5.1 KPa调整工业抽汽压力： 0.981Mpa（a）额定工况下热耗: 7468.5/8224.7KJ/KW.h额定工况下汽耗: 3.466/3.064Kg/KW.h额定给水温度： 248.1℃冷却水温度： 20/33℃回热级数: 共七级(二高、四低、一除氧)级数： 1C+5P+10P+2*6P（28级）额定工况下各级抽汽参数：名 称一抽二抽三抽四抽五抽六抽七抽流量（t/h）43.7322.8610011.36121.28312.0126.456温度(℃)375.8441.8364.5302.2234.811156.6压力(MPa) （a）4.3692.070.6970.4250.2360.0620.017旋转方向：从机头向发电机端看为顺时针制造厂家：哈尔滨汽轮机厂有限责任公司投产日期：2007.8.8 1.2 各种工况下主要参数比较：名 称单 位额定工况纯凝工况冬季工况夏季工况发电机功率MW135150114135.001主蒸汽压力（a）MPa13.2413.23913.2413.24主蒸汽温度℃535535535535主蒸汽流量t/h467.88459.61465421.54再热蒸汽压力（a）MPa3.7843.7843.713.943再热蒸汽温度℃535535535535再热蒸汽流量t/h405.64405.64411409.6工业抽汽流量t/h8001807.175工业抽汽温度℃364.5346.0270364工业抽汽压力（a）MPa1.0±0.20.98551.0±0.20.729凝汽器补水量t/h8001807.175冷却水温℃20202033背压（a）KPa4.15.394.911.81.3 汽轮机特性说明：1.3.1 本机组承担电网基本负荷，也能起调峰作用。
调峰范围为40～100%额定负荷1.3.2 采用30%额定容量的二级串联旁路系统1.3.3 本机组允许频率变化范围49～50.5HZ1.3.4 本机组在甩负荷维持空负荷运行的时间不超过15min1.3.5 本机组允许逆功率运行的时间不超过1min1.3.6 本机组跳闸后惰走时间全真空约为30min；无真空约为15min1.3.7 本机组高加切除时允许额定功率运行1.3.8 本机组在夏季运行，背压为0.0118Mpa，并有3%补水时允许额定功率运行1.3.9 机组临界转速：高压转子1578r/min；低压转子1641r/min；发电机转子1320r/min1.4 汽轮机本体结构特点1.4.1 高中压缸为合缸、双层结构,低压缸为双层缸，对流式结构1.4.2 本机组的高中压转子与低压转子采用整锻式，无转子中心孔，高中压转子共有16级（1级调速级，5+10级压力级），低压转子2*6级1.4.3 汽轮机的高中压转子与低压转子的联接采用刚性靠背轮连接，低压转子与发电机转子采用半扰性联轴器联接1.4.4 汽轮机转子由三个支持轴承支持，其中2#轴承为推力-支持联合轴承，置于中轴承座内1#轴承与3#轴承为支持轴承，分别置于前、后轴承座内,支持轴承均为椭圆轴承。
2. 辅机设备规范2.1 润滑油系统规范本系统采用32L—TSA/GB11120—89汽轮机油2.1.1 主油箱技术规范外形尺寸:外径φ3032ｘ16,长度6000mm.正常运行油位时容积:25m3最高油位时容积:28.84m3正常运行油位:0mm(实际油位1930mm)最高油位:+260mm(实际油位2190mm)最低油位:-200mm(实际油位1730mm)2.1.2 冷油器技术规范:型号: YL -2×140-换热面积: 2×140m2,设计冷却水入口温度:33℃,出口温度: 42℃,流量:296 t/h设计润滑油入口温度:55℃,出口温度: 45℃,流量:144 t/h 2.1.3 排烟风机技术规范:风量:25m3/min扬程:4116Pa电动机型号:YB112M-2(防爆电机)功率:4KW 电流：8.2 A工作电压:380V转速:2895r/min2.1.4 各类油泵的技术规范 设备名称项 目 参数主油泵启动油泵交流润滑油 泵直流润滑油 泵顶轴油泵油泵型号\SNH210R40E6.7YB-220L102YB-220L10225CCY14-1B1型式离心式螺杆式离心浸没式离心浸没式柱塞泵流量2800L/min321L/min2700L/min2700L/min37.5L/min入口油压0.098MPa\\\\出口油压1.96MPa2.0MPa0.2744MPa0.2744MPa31.5MPa转速3000r/min2900r/min2950r/min3000r/min1470r/min电机型号\YB160L－ZYB200L1－2Z2－71YＢ180M－4电机功率\18.5KW30KW30KW18.5KW电压 \380/660V220V220V380V额定电流\33.5/21A56.9A158.5A35.9A2.1.5 射油器技术规范:类 别Ⅰ射油器Ⅱ射油器流量(L/min)2375±502700±50出口压力MPa0.19±0.020.29±0.02工作油压MPa1.863～1.961.863～1.962.2 高压加热器规范设备名称#2高加#1高加汽侧水侧汽侧水侧设计压力（Mpa）2.4224.822设计温度（℃）上部：450250上部：390260下部：250下部：270最高工作压力（Mpa）2.07319.54.36919.5进口温度（℃）441.8178.1375.8208.6出口温度（℃）211.6208.6252.5249.5流程压降（Mpa）0.0350.10.0350.1流量（t/h）22.8648043.73480型号JG-500-2JG-500-1型式立式表面U型管立式表面U型管换热面积（m2）500500充水重量（kg）2170029000设备重量（kg）1606221998制造厂家青岛青力锅炉辅机有限公司青岛青力锅炉辅机有限公司2.3 低压加热器规范名 称#4低加#3低加#2低加#1低加型号JD-250-12型JD-370-5型JD-315-4型JD-250-10型工作介质水汽水水汽水水汽水水汽水设计压力（Mpa）2.50.652.50.62.50.62.50.6设计温度（℃）185300150250951109090流量（t/h）404.7318．69404.7328.56348.717.53338.669.98进口温度（℃）127.5274.687203.851.092.734.555.7出口温度（℃）152.9153.9127.5130.587.190.151.054.0进汽压力Mpa1.60.5283/0.2742/0.0703/0.0163型式立式U型管立式U型管立式U型管卧式换热面积（m2）250370315200制造厂家哈尔滨汽轮机厂哈尔滨汽轮机厂哈尔滨汽轮机厂哈尔滨汽轮机厂2.4 给水除氧系统规范2.4.1 除氧器规范型号：YGXC-510/100-02除氧器型式：喷雾填料式高压除氧器设计压力：1. 175Mpa设计温度：353℃最高工作压力：0.864Mpa最高工作温度：353℃额定出力：510t/h进水温度：152.9℃出水温度：178.8℃额定工况喷嘴压降：0.035MPa安全阀开启压力：1.4Mpa安全阀总排汽量：11.4t/h出水含氧量：<7μg/L运行方式：定压/滑压运行除氧水箱型号：GC—100设计压力：1.4Mpa设计温度：380℃最高工作压力：0.864Mpa最高工作温度：380℃有效容积：100m3总容积：124m3安全阀开启压力：1.4MPa2.4.2 给水泵组技术规范2.4.2.1 给水泵技术规范： 项 目单 位运行工况泵型号CHTC5/5SP-2铭牌工况经济运行工况（额定工况TRL）进水温度℃178.1178.1进水压力Mpa1.1081.12进水流量t/h500500出水流量t/h480480扬程Mpa17.717.7效率%8181必需汽蚀余量M2727转速r/min52605。
