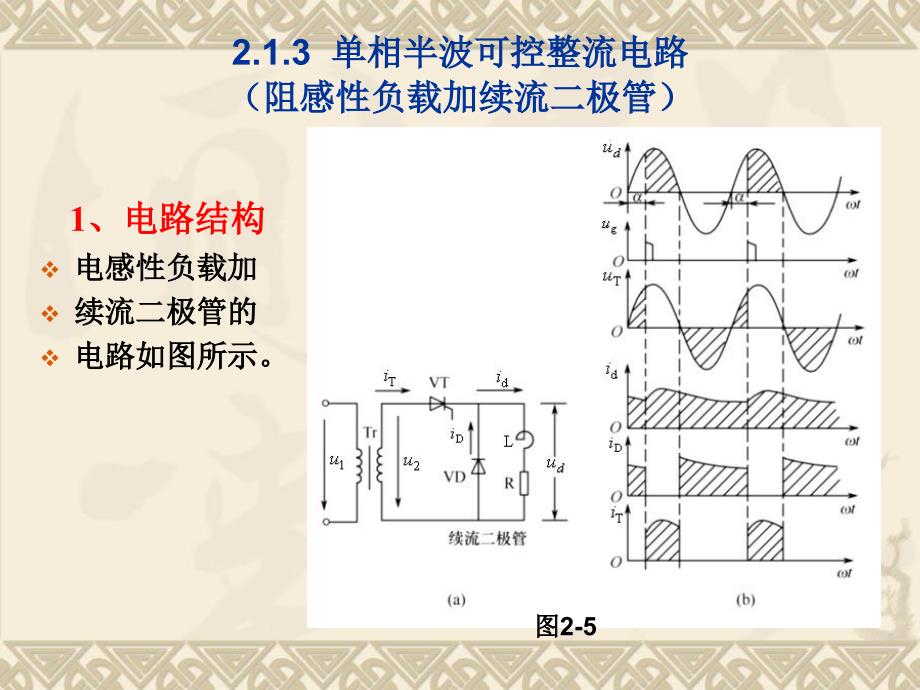

2.1.3 单相半波可控整流电路 (阻感性负载加续流二极管),1、电路结构 电感性负载加 续流二极管的 电路如图所示图2-5,2、工作原理 1)在电源电压正半波,电压u2>0,晶闸管uAK>0在ωt=α处触发晶闸管,使其导通,形成负载电流id,负载上有输出电压和电流,此间续流二极管VD承受反向阳极电压而关断 2)在电源电压负半波,电感感应电压使续流二极管VD导通续流,此时电压u2 <0, u2通过续流二极管VD使晶闸管承受反向电压而关断,负载两端的输出电压为续流二极管的管压降,如果电感足够大,续流二极管一直导通到下一周期晶闸管导通,使id连续,且id波形近似为一条直线3、波形,,,,,图2-6,,,,,(e),,图2-6,电感性负载加续流二极管后,输出电压波形与电阻性负载波形相同,续流二极管可起到提高输出电压的作用在大电感负载时负载电流波形连续且近似一条直线,流过晶闸管的电流波形和流过续流二极管的电流波形是矩形波 对于电感性负载加续流二极管的单相半波可控整流器移相范围与单相半波可控整流器电阻性负载相同,为0~180º,且有α+θ=180º4、基本数量关系 1)输出电压平均值Ud 2)输出电流平均值Id,3)晶闸管的电流平均值IdT 4)晶闸管的电流有效值IT,,5)续流二极管的电流平均值IdD 6)续流二极管的电流有效值ID 7)晶闸管和续流二极管承受的最大正反向电压 晶闸管和续流二极管承受的最大正反向电压均为电源电压的峰值。

单相半波可控整流器的优点是电路简单,调整方便,容易实现但整流电压脉动大,每周期脉动一次变压器二次侧流过单方向的电流,存在直流磁化、利用率低的问题,为使变压器不饱和,必须增大铁心截面,这样就导致设备容量增大。
