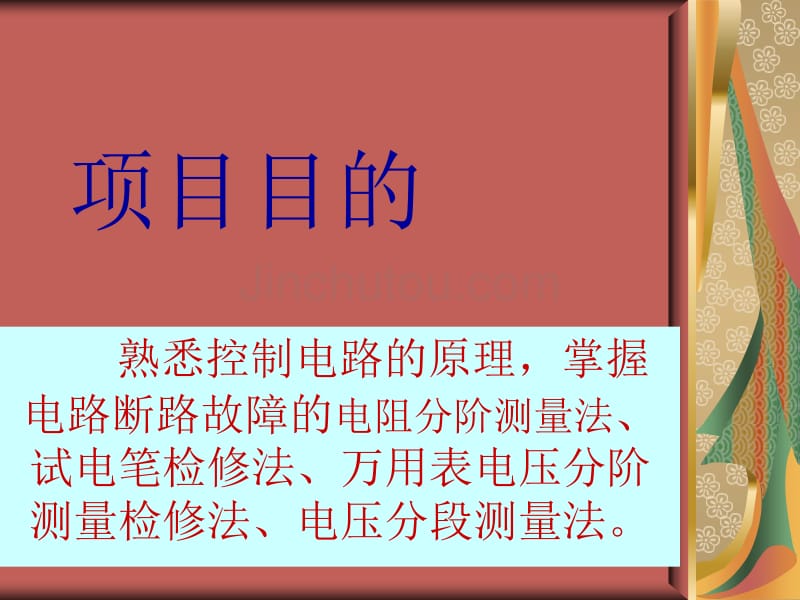

项目目的 熟悉控制电路的原理，掌握 电路断路故障的电阻分阶测量法、 试电笔检修法、万用表电压分阶 测量检修法、电压分段测量法 设备、工具和材料准备 l (1)工具测电笔、螺钉 旋具、尖嘴钳、斜口钳、 剥线钳、电工刀等 l (2)仪表MF47型万用表 l操作工艺 l1 第一种故障检 修 l 由于按下起动按 钮SB2时，无任何 接触器动作，且电 路连接良好，则可 判定故障发生在公 共回路，对该故障 我们采用电阻分阶 和电阻分段测量法 来分别进行检修 l1)电阻分阶测量法如图所 示 用万用表的电阻挡检 测故障前，应先断开电源 ，然后按下SB2不放，先 测量l—4两点间的电阻， 如果电阻值为∞，说明1— 4之间的电路断路 然后分阶测量1—2、 1—3各点间的电阻值若 电路正常，则该两点间的 电阻值为0；当测量到某 标号间的电阻值为∞，则 说明表棒刚跨过的触头或 连接导线断路 l(2)用电阻分段测量法如图 3—14所示 l 检查时，同样应先切断 电源，按下起动按钮SB2 ，然后依次逐段测量相邻 两点1—2、2—3、3—4间 的电阻值如果测得某两 点的电阻为∞，说明这两 点间的触头或连接导线断 路。
l 例如当测得2—3两点间 电阻值为∞时，说明停止 按钮SBl或SBl的连接导线 断路 l 电阻测量法的优点是安 全，缺点是当测得的电阻 值不准确时，容易造成判 断错误 图3-2电阻分段测量法 2)电阻分段测量法测量 检查时，首先切断电源 ，然后把万用表的转换 开关置于倍率适当的电 阻挡，并逐段测量如图3 —2所示相邻号点1—2、 2—3、3-4(测量时由一 人按下SB2)、4—5、5 —6、6—0之间的电阻 如果测得某两点间电阻 值很大(∞)，即说明该两 点间接触不良或导线断 路，见表3—4 l电阻分段测量法的优点是安全，缺点是测量电阻 值不准确时，易造成判断错误,为此应注意以下 几点： l 1)用电阻测量法检查故障时一定要 断开电源 l 2)如果被测的电路与其他电路并联 ，必须将该电路与其他电路断开，否 则所测得的电阻值是不准确的 l 3)测量高电阻值的电器元件时，把 万用表的选择开关旋转至适合电阻挡 l2．第二种故障 检修 l1)分析故障原因，确定故障 范围根据试车时观察的故 障现象，控制电路能够正常 工作，可判断出故障范围在 主电路。
l2)在故障检查范围中，采用 逻辑分析及正确的测量方法 ，迅速查找故障 l操作工艺 l 1．试电笔检修法 l试电笔检修断路故 障的方法如图3-2所 示 l 检修时用试电笔依 次测试1、2、3、4 、5各点，按下SB2 并且取走L相主回 路(FU2)熔断体，测 量到哪一点试电笔 不亮时此处即为断 路处例如测到2点 时试电笔不亮则说 明FR常闭触头有问 题或者和FR常闭触 头连接的导线有断 路 l用试电笔测试断路故 障应注意： l 1)在有一端接地的 220V电路中测量时 ，应从电源侧开始， 依次测量，并注意观 察试电笔的亮度，防 止由于外部电场泄漏 电流造成氖管发亮， 从而误认为电路没有 断路 N l2)当检查380V且 有变压器的控制 线路中的熔断器 是否熔断时，要 防止由于电源通 过另一相熔断器 和变压器的一次 绕组回到已熔断 的熔断器的出线 端，造成熔断器 没有熔断的假象 l2 电压分阶 测量检修法 l1．万用表电 压分阶测量检 修法 l 检查时把万 用表旋到交流 电压500V挡位 上电压分阶 测量法如图3 —3所示 l 检查时，首先用万用 表测量1、5两点间的电 压，若电路正常应为 380V，然后按住起动按 钮SB2不放，同时将黑 表棒接到5号线上，红色 表棒按2、3、4标号依次 测量，分别测量5—2、5 —3、5—4各阶之间的电 压，电路正常情况下， 各阶的电压值均为380V ，如果测到5-3电压为 380V，测到5—4无电压 ，则说明按钮SB2的动 合触头(3—4)断路(当然 也不能排除导线和SB2 连接时出现故障或导线 本身有故障等，以后类 似处将不作说明)。
• 根据各阶电压值来检查故障的方 法可见表3-l 这种测量方法像台阶 一样，所以称为分阶测量法 ①分析 电动机不能起动的原因是：熔断器FUl熔断、接触器KMl 主触头接触不良、接触器KM2主触头接触不良或者热继电 器接头处接触不良，造成电动机缺相，从而不能起动 l ②采用电压法进行测量；首先检查u11、V11、w11之间的电压 ，正常；然后检查u12、V12、w12之间的电压，依次顺序检查，结 果检查中发现V12、w12之间的电压不正常，即UVw=0V，故判断出 熔断器Fu1的V、w两相熔断器至少有一相熔断 l③断开电源，将Fu1的V、w两相熔芯取下 ，用万用表的R10挡测量两熔芯电阻，结 果发现w相电阻为∞ ，则可确定为熔芯熔断 故障 l l ④依据熔芯规格，更换熔芯，排 除故障 l ⑤通电试车，确定电路能否正常 工作 l3．电压分段测 量法检修断路故 障 1:如下方法进行测量 先用万用表测量如图 31所示0—1两点间的电 压，若为380 v，则说明 电源电压正常然后一 人按下启动按钮SB2， 若接触器KM1不吸合， 则说明电路有故障。
这 时另一人可用万用表的 红、黑两根表棒逐段测 量相邻两点1—2、2—3 、3．_-4、4—5、5—6 、6—0之间的电压；根 据其测量结果即可找出 故障点，见表3—3 l2: 检查时先用万用 表测量1—8两点，电 压值为 l380V，说明电源电压 正常 l 电压分段测量法是 将红、黑两根表棒逐 段测量相邻两标号点 1—2、2—3、3—4、 4—6、6—8间的电压 l 如果电路正常，按 SB2后，除6—8两点 间的电压为380V外， 其他任何相邻两点间 的电压值均为零 l如果按下起动按钮 SB2，接触器KMl不 吸合，说明发生断路 故障(但由于接触器 KM2能吸合，说明1 —3点均无故障，则 不需测量)，此时可 用电压表逐段测量各 相邻两点间的电压 先按下SB2不放，如 果测量到某相邻两点 间的电压为380V时 ，说明这两点间有断 路故障，根据各段电 压值来判别故障原因 ，具体参见表3．3 红、黑两根表棒逐段测 量相邻两标号点3—4、4 —6、6—8间的电压先按 下SB2不放，如果测量到 某相邻两点间的电压为 380V时，说明这两点间有 断路故障. ①局部短接法检查前， 先用万用表测量如图3 —3所示1一0两点间的 电压，若电压正常，可 一人按下启动按钮SB2 不放，然后另一人用一 根绝缘良好的导线，分 别短接标号相邻的两点 1—2、2—3、3—4、4 —5、5—6(注意不要短 接6—0两点，否则造成 短路)，当短接到某两 点时，接触器KMl吸合 ，即说明断路故障就在 该两点之间，见表3—5 。
②长短接法长短接法是指 一次短接两个或多个触头 来检查故障的方法 当FR的常闭触头和SB1 的常闭触头同时接触不良 时，若用局部短接法短接 ，如图3一4所示中的1-3两 点，按下SB2，KMl仍不 能吸合，则可能造成判断 错误；而用长短接法将1— 6两点短接，如果KMl吸合 ，则说明1—6这段电路上 有断路故障；然后再用局 部短接法逐段找出故障点 长短接法的另一个 作用是可把故障点缩 小到一个较小的范围 例如，第一次先短 接3—6两点，KMl不 吸合，再短接1—3两 点，KMl吸合，说明 故障在1—3范围内 可见，如果长短接法 和局部短接法能结合 使用，很快就可找出 故障点 l用短接法检查故障时必须注意以下几点： l 第一，用短接法检测时，是用手拿绝缘导 线带电操作的，所以一定要注意安全，避 免触电事故. l 第二，短接法只适用于压降极小的导线 及触头之类的断路故障对于压降较大的 电器，如电阻、线圈、绕组等断路故障， 不能采用短接法，否则会出现短路故障 l 第三，对于工业机械的某些要害部位， 必须保证电气设备或机械部件不会出现事 故的情况下，才能使用短接法。
l (6)检查是否存在机械、液压故障在许多电 气设备中，电器元件的动作是由机械、液 压来推动的，或与它们有着密切的联动关 系，所以在检修电气故障的同时，应检查 、调整和排除机械、液压部分的故障，或 与机械维修工配合完成 + l 以上所述检查分析电气设备故障的一般 顺序和方法，应根据故障的性质和具体情 况灵活选用，断电检查多采用电阻法，通 电检查多采用电压法或电流法各种方法 可交叉使用，以便迅速有效地找出故障点 。
