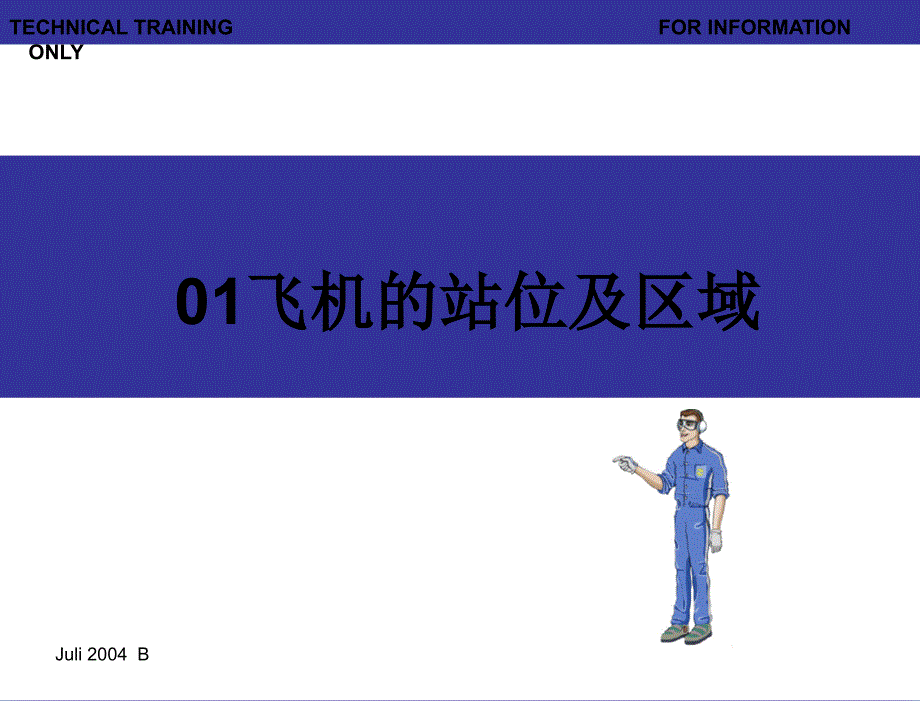

01飞机的站位及区域,TECHNICAL TRAINING FOR INFORMATION ONLY,,1.机体尺寸,标注尺寸给出在机身上的定位尺寸的单位是英寸可用下列标注尺寸在机身上查找部件 － 机身站位线（ STA ，Station） － 机身纵剖线（ BL ，Buttock Line） － 水线（ WL ，Waterline） 机身站位线（STA）是水平标注尺寸 它始于零站位线从飞机前部的垂直基准平面测量机身站位线 机身纵剖线（BL）是横向标注尺寸 可测量机身中线向左或向右的纵剖线 水线（WL）是垂直标注尺寸 从一个飞机下方的水平基准面测量水线1.机体尺寸,2.分区图,飞机有八个主要分区帮助查找并识别飞机部件和零件主要分区被分成子分区，子分区被分成区域 以下是737-600/700/800主要分区： －100－下半机身(Lower Fuselage) －200－上半机身(Upper Fuselage) －300－机尾(Empennage) －400－动力装置和吊舱支柱(Power Plant and Nacelle Struts) －500－左机翼(Left Wing) －600－右机翼(Right Wing) －700－起落架和起落架舱门(Landing Gear and Landing Gear Doors) －800－舱门(Doors),2.分区图,2.分区图,2.分区图,以下是737-600/700/800子分区,2.分区图,2.分区图,2.分区图,3.飞行操纵面,飞行操纵在飞行过程中，保持飞机必要的姿态。
在机翼和尾翼上有可运动的舵面以下是两种类型的飞行操纵系统： 主飞行操纵系统 － 副翼(Aileron)（2） － 升降舵(Elevator)（2） － 方向舵(Rudder) 辅助飞行操纵系统 － 前缘襟翼(LE Flap)（4） － 前缘缝翼(LE Slat)（8） － 后缘襟翼(TE Flap)（4） － 扰流板(Spoiler)（12） － 水平安定面(Horizontal Stabilizer) 12个扰流板包括4个地面扰流板(Ground Spoilers)和8个飞行扰流板(Flight Spoilers)扰流板从左到右被编号为1－123.飞行操纵面,4.驾驶舱面板,驾驶舱面板 以下是驾驶舱内的主要面板： － P1机长仪表板(CAPATAIN INSTRUMENT PANEL) － P2中央仪表板(CENTER INSTRUMENT PANEL) － P5前顶板(FORWARD OVERHEAD PANEL) － P5后顶板(AFT OVERHEAD PANEL) － P7遮光板(GLARESHIELD PANEL) － P3副驾驶仪表板(FIRST OFFICER INSTRUMENT PANEL) － P9前电子面板(FORWARD ELECTRONIC PANEL) － 控制台(CONTROL STAND) － P8后电子面板(AFT ELECTRONIC PANEL),4.驾驶舱面板,4.驾驶舱面板,主电路跳开关面板位于副驾驶和机长座位后面。
P6和P18面板上有电路组件载荷电路跳开关电路跳开关由飞机系统控制 P61面板有数据装载控制器5.电子设备舱,电子设备舱位于主客舱地板下，前起落架轮舱后面 在地面上，可通过在飞机底部的一个门进入电子设备（EE）舱这个门就在前起落架后面 737-600/700/800/900有5个标准设备支架：E1，E2，E3，E4和E5支架 支架组件上有设备托架，内部连接线和组件盒大部分设备支架由空气冷却5.电子设备舱,5.电子设备舱,6.天线位置,下滑道,气象雷达,航向道,无线电高度表 （4）,指点信标,。
