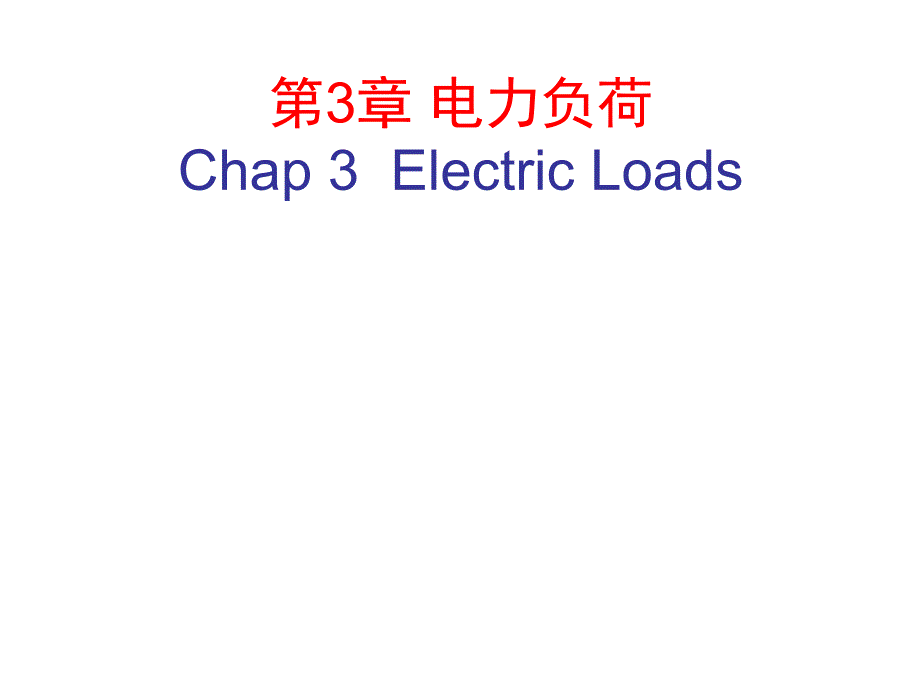

第3章 电力负荷 Chap 3 Electric Loads,,3.1.1 负荷概念,负荷：电力负荷是电力系统中所有用电设备所耗用的功率之和 单位：国际上MW 电量：指消耗的电能量，用电量或者发电量1、日负荷曲线,以往24点（每小时） 目前开始大都96点（每一刻钟）,3.1.2 负荷曲线,负荷所耗用的功率随时间变化的曲线将一天的负荷按照一定的时间间隔描成一条曲线电气工程基础,河海大学, 鞠平,观察规律？,日负荷曲线一般有两个低谷、两个高峰第一个低谷在深夜，第二个低谷在中午第一个高峰在上午，第二个高峰在晚上一天中最大的负荷称为峰荷，一天中最小的负荷称为谷荷两者之间的差异叫做峰谷差，峰谷差越大对发电机容量的利用越不利2、年最大负荷曲线,将一年中每天的日最大负荷连成一条曲线，称为年最大负荷曲线或峰值负荷曲线3.1.3 负荷特性,时间特性：负荷功率随时间变化的特性 电气特性：负荷功率与电压（频率）之间的关系周期性 相似性 增长性,电气工程基础,河海大学, 鞠平,周期性 相似性 增长性,负荷预测,,3.1.4 负荷预测,超短期：分钟级，比如一刻钟 短期：日级，比如明天 中长期：年级，比如明年电气工程基础,河海大学, 鞠平,3.2 负荷分类,按行业 按设备 按重要性,工业负荷：量大，比较稳定。
农业负荷：季节性强 ，负荷密度小，功率因数低，负荷的结构变化大 商业负荷：很强的时间性，电网峰荷的主要组成部分 市政及居民生活负荷：负荷变化大，负荷同时率高，负荷功率因数低 按照行业分类,一级负荷：若中断供电，可能造成生命危险、重大损失或混乱大型医院，炼钢厂，石油提炼厂或矿井等 二级负荷：若中断供电，可能造成大量减产、交通停顿、生活受到影响大型影剧院、大型商场 三级负荷：其它负荷按照重要性分类,3.3 负荷模型,负荷吸收的功率是随着负荷母线的电压和频率的变动而变化的这就是负荷的电压特性和频率特性用于描述这种负荷特性的数学方程称为负荷模型。
