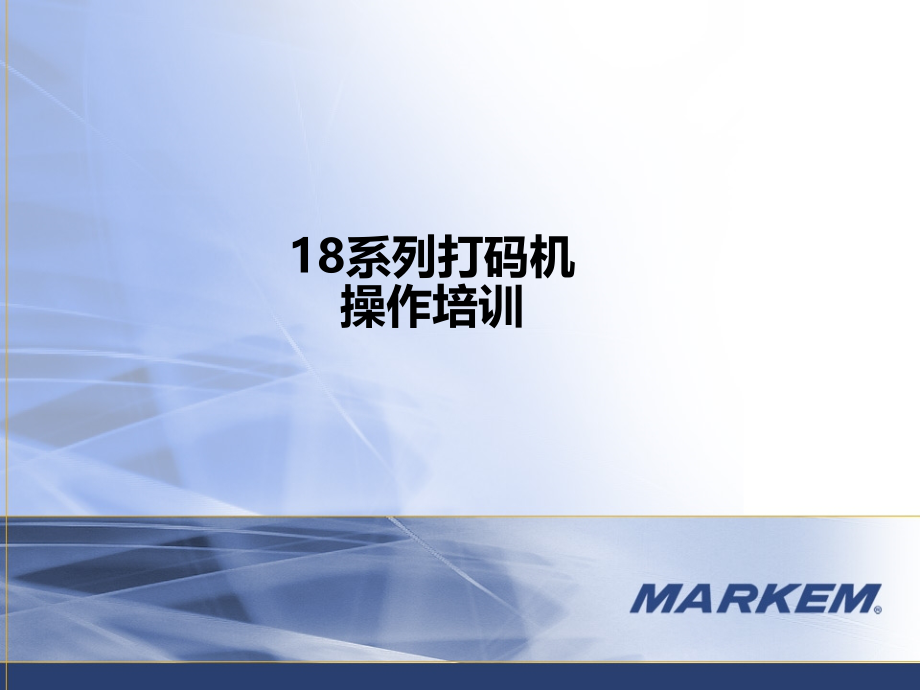

18系列打码机操作培训 热转印原理 3 内容综述 学习目标热转印色带工作原理打印头工作原理打印头类型整合成打码机逐行打印间歇式打印连续式打印 4 热转印色带 色带结构 热打印头加热 融化后的墨水粘在包装材料上 融化后的墨水现在冷却并变干 包装材料 色带操作 热打印头 膜 固态墨 热转印色带 背面涂层 PET膜 墨层 5 热转印色带的类型 墨水成分蜡粘性好 持久性低 成本低蜡 树脂粘性差 持久性高 成本更高滚轮卷绕方式内卷 SmartDate 外卷 18系列 墨水的位置 6 热转印打印头的部件 散热器 插头 打印电路板 陶瓷 电极 加热单元 保护层 玻璃层 陶瓷基底 7 热转印打印头详解 图像逐行建立18系列的打印头为32mm 打印解析度为8点 mm这样每行有32 8 即256点每点都是一个电子 加热器 电源 点1 点2 点3 点4 点5 电力图 电源接点 点1接触 点2接触 点3接触 点n加热器 8 热转印打印头类型 成本更低 低速应用 适用于SmartDate和18系列打码机 更高速应用 平头型 连续型 斜角型 9 打印 点行 图像是逐行建立的 根据 图像 电子元件 决定每行如何打点 18系列打码机 每行为32mm长256点每点0 125mm宽每一行间距为0 125mm记住 一行字符由数行点组成下列PPT胶片演示一个图像是如何打印的 10 打印 每行点数 2007年5月13日L01310 13 11 打印 每行点数 2007年5月13日L01310 13 12 打印 每行点数 13MAY2007L01310 13 2007年5月13日L01310 13 13 打印 每行点数 13MAY2007L01310 13 2007年5月13日L01310 13 14 打印 每行点数 2007年5月13日L01310 13 想象一下 红线为打印头 2007年5月13日 为打印的图像 15 打印 每行点数 2007年5月13日L01310 13 随着打印头在加热和冷却的状态下移动各点 与加热点接触的墨从色带转移至包装材料上 没有加热的点就没有墨水转移 因而没有黑点 而处理的速度非常快 16 打印 每行点数 2007年5月13日L01310 13 17 打印 每行点数 13MAY2007L01310 13 2007年5月13日L01310 13 18 打印 每行点数 13MAY2007L01310 13 2007年5月13日L01310 13 19 打印 每行点数 2007年5月13日L01310 13 20 打印 每行点数 2007年5月13日L01310 13 21 打印 每行点数 2007年5月13日L01310 13 22 打印 每行点数 2007年5月13日L01310 13 23 2007年5月13日 L01310 13 打印在包装材料上的图像用过的色带 打印图像和使用后的色带 24 打码机类型 间歇式打码机 18i型号包装材料停止时打印打印头移动打印图像色带在打印期间保持不动有3个马达2个驱动色带滚动1个驱动打印头 25 墨水从色带上融化 然后转移至基底 打印的图像 在处理器 电子界面中创建打印模式 基材保持不动时 收到 开始打印 信号 移动打印头将色带与包装材料压在一起 基材不动 打印头移动打印头上的点充电以产生热 间歇式打印 工作原理 26 打印滚筒 打印头 点 包装材料 用过的色带重绕 色带供应 间歇式打印 工作原理 27 当基材停止时 收到 开始打印 信号 打印头伸出 将色带压在基材上 间歇式打印 工作原理 28 间歇式打印 工作原理 打印头伸出 将色带压在基底上 29 打印头继续移动 加热并冷却点 基材和色带保持稳定 间歇式打印 工作原理 30 打印头继续移动 加热并冷却点 基底和色带保持稳定 间歇式打印 工作原理 31 打印头继续移动 加热并冷却点 基底和色带保持稳定 间歇式打印 工作原理 32 打印头继续移动 加热并冷却点 基底和色带保持稳定 间歇式打印 工作原理 33 打印头继续移动 加热并冷却点 基底和色带保持稳定 间歇式打印 工作原理 34 打印头继续移动 加热并冷却点 基底和色带保持稳定 间歇式打印 工作原理 35 打印头继续移动 加热并冷却点 基底和色带保持稳定 间歇式打印 工作原理 36 打印头继续移动 加热并冷却点 基底和色带保持稳定 打印头精确地移动 并完成打印 间歇式打印 工作原理 37 打印头缩回 间歇式打印 工作原理 38 打印头缩回 间歇式打印 工作原理 39 打印头移至原始位置 同时色带继续卷绕 基材开始移动 间歇式打印 工作原理 40 打印头移至原始位置 间歇式打印 工作原理 同时色带继续卷绕 基材开始移动 41 打印头移至原始位置 间歇式打印 工作原理 同时色带继续卷绕 基材开始移动 42 打印头移至原始位置 间歇式打印 工作原理 同时色带继续卷绕 基材开始移动 43 打印头移至原始位置 间歇式打印 工作原理 同时色带继续卷绕 基材开始移动 44 打印头移至原始位置 间歇式打印 工作原理 同时色带继续卷绕 基材开始移动 45 打印头移至原始位置 间歇式打印 工作原理 同时色带继续卷绕 基材开始移动 46 打印头移至原始位置 间歇式打印 工作原理 同时色带继续卷绕 基材开始移动 47 打印头移至原始位置 间歇式打印 工作原理 同时色带继续卷绕 基材开始移动 48 当打印头回到原始位置 并且色带停止移动时 本轮打印结束 打码机准备好下次打印 间歇式打印 工作原理 49 当打印头回到原始位置 并且色带停止移动时 本轮打印结束 打码机准备好下次打印 用过的色带重新缠绕 色带供应 间歇式打印 工作原理 50 间歇式打印 工作原理 间歇式打印总结间歇式打码机包装材料停止时打印打码机需要移动打印头以打印图像在打印期间色带保持不动有3个马达2个驱动色带滚动1个驱动打印头 51 连续式打印 工作原理 连续式打码机包装材料移动的时候打印色带移动与包装材料移动的方式为色带与包装材料以同样的移动速度移动打印头保持不动有2个马达2个驱动色带滚动 52 收到 开始打印 信号将色带加速至包装材料相同的速度 将打印头移出 将色带与包装材料压在一起 保持打印头不动以包装材料相同的速度移动色带打印头的 点 充电以产生热 墨从色带上融化 然后转移至基材 打印的图像 在处理器 电子界面中创建打印模式 连续式打印 工作原理 53 色带供应 色带重新缠绕 包装材料 打印头 打印头的 点 连续式打印 工作原理 54 在连续式打印中 包装材料一直是移动的 连续式打印 工作原理 55 在连续式打印中 包装材料一直是移动的 连续式打印 工作原理 56 在连续式打印中 包装材料一直是移动的 连续式打印 工作原理 57 在连续式打印中 包装材料一直是移动的 连续式打印 工作原理 58 在连续式打印中 包装材料一直是移动的 连续式打印 工作原理 59 在连续式打印中 包装材料一直是移动的 连续式打印 工作原理 60 在连续式打印中 包装材料一直是移动的 连续式打印 工作原理 61 在连续式打印中 包装材料一直是移动的 连续式打印 工作原理 62 在连续式打印中 包装材料一直是移动的 连续式打印 工作原理 63 收到 开始打印 信号后 色带加速 从而以与包装材料相同的速度通过打印头 连续式打印 工作原理 64 收到 开始打印 信号后 色带加速 从而以与包装材料相同的速度通过打印头 连续式打印 工作原理 65 连续式打印 工作原理 收到 开始打印 信号后 色带加速 从而以与包装材料相同的速度通过打印头 66 色带和包装材料的速度相同时 打印头下降 开始打印 连续式打印 工作原理 67 连续式打印 工作原理 色带和包装材料的速度相同时 打印头下降 开始打印 68 连续式打印 工作原理 色带和包装材料的速度相同时 打印头下降 开始打印 69 连续式打印 工作原理 色带和包装材料的速度相同时 打印头下降 开始打印 70 连续式打印 工作原理 色带和包装材料的速度相同时 打印头下降 开始打印 71 连续式打印 工作原理 色带和包装材料的速度相同时 打印头下降 开始打印 72 连续式打印 工作原理 色带和包装材料的速度相同时 打印头下降 开始打印 73 连续式打印 工作原理 打印结束 打印头抬起 74 色带重绕至起点 以准备下一次打印 连续式打印 工作原理 打印结束 打印头抬起 75 连续式打印 工作原理 色带重绕至起点 以准备下一次打印 76 连续式打印 工作原理 色带重绕至起点 以准备下一次打印 77 本次打印到此结束 连续式打印 工作原理 色带供应 色带重绕 78 节省色带以降低企业成本 如果没有重新缠绕 用过的色带上打印图像的间隔较宽这将造成色带浪费经过重新缠绕后 用过的色带上打印图像的间隔较小这减少了每次打印使用的色带长度 18系列打码机耗材 80 基本生产线 热转印色带的层 背面涂层 载体 墨层 81 基本生产线 色带类型 色带层表面涂层改善墨水粘性改善色带对化学物质和环境因素的阻抗墨粘在膜表面上来打印图像蜡 树脂和颜料的混合基底层将墨粘在载体上并提供统一的图像帮助将墨水从载体上脱落载体 通常为4 5 m多元酯膜 在上涂层和打印过程中一直携带墨背面涂层 通常为硅树脂 润滑和减小静电以保护打印头 82 基本生产线 热转印打印头生成的热 融化的墨水粘在包装材料上 融化的墨水现在冷却因而变干 包装材料 打印流程 热打印头 膜 热转印色带 固态墨 18系列打码机概述 84 18系列 85 规格参数 18系列热转印打码机规格概述间歇式和连续式型号打印区域32mmx40mm打印解析度8点 mm色带盒无系统打码机 手持用户界面和外部电源数字用户输入数据是文本用户输入数据否真实类型字体支持是 作为标识保质期日期是 可变条码和标识是 条码作为标识打印 需要CoLOS软件 图像存储器可预存100个在图像存储器中 86 规格参数 用户界面的Unicode支持是交互仅支持USB口最大色带长度3818型号为500m色带 墨外卷墨色带节省模式交错打码模式CoLOSCreate 免费 是 87 手持用户界面 用户界面 导航 选择 确认键 数字键盘 屏幕对比度键 返回键 选择键 88 导航键 菜单 后退 取消 将游标移至左方 向上 增加值 信息 开始 停止 选择 接受 向下 减少值 将游标移至右方 89 用户界面特征 当打码机运作时 下列四个标记将循环出现 一条 警告 消息的结尾处会有如下标记 一条 错误 消息的结尾处会有如下标记 90 操作 18系列打码机运行 打印 时 用户界面将显示 运作 将显示 图像 名称色带状态信息要将打码机从 准备 改变为 运作 按 停止 开始 键可使用 导航 键选择另一个图像 91 菜单图标 取决于访问的 菜单 将出现下列图标 右边的例子显示进入 主菜单 后的图标该例子显示进入 图像菜单 后的图标 92 菜单图标 下列为进入菜单后显示的图标 主菜单工程菜单设置菜单视图菜单报表菜单语言菜单图像菜单存储菜单 93 支架 情况描述正在发展中简单 便宜的支架同时适用于间歇式和连续式L型的支架设计帮助节约成本 操作引导培训 95 操作引导培训 日程表 相关菜单结构图像选择和编辑可变数据设置时间和日期黑度注册和支距耗材加载色带支架 安装 方向期望什么CoLOSCreate概述 96 使用 在数据库寻找所需图像 选择一个 图像 在 主页 界面上 按 菜单 键 Menu 按 选择 键 Select 将突出显示 1 文件选择 image 按 选择 键打印所选图像 Select 按 回退 键 Back 主页 界面将显示新选择的图像的序号 文件 XX 97 键选择 6 黑度 darkness 更改 黑度 设置 在 主页 界面上 按 菜单 键 menu 按 将显示 当前 Current 和 新的 New 使用键或数字键修改值 按 接受 键来输入新值 select 范围 1 200 按 选择 键 Select 按 回退 Back 键返回至主界面 主页 。
