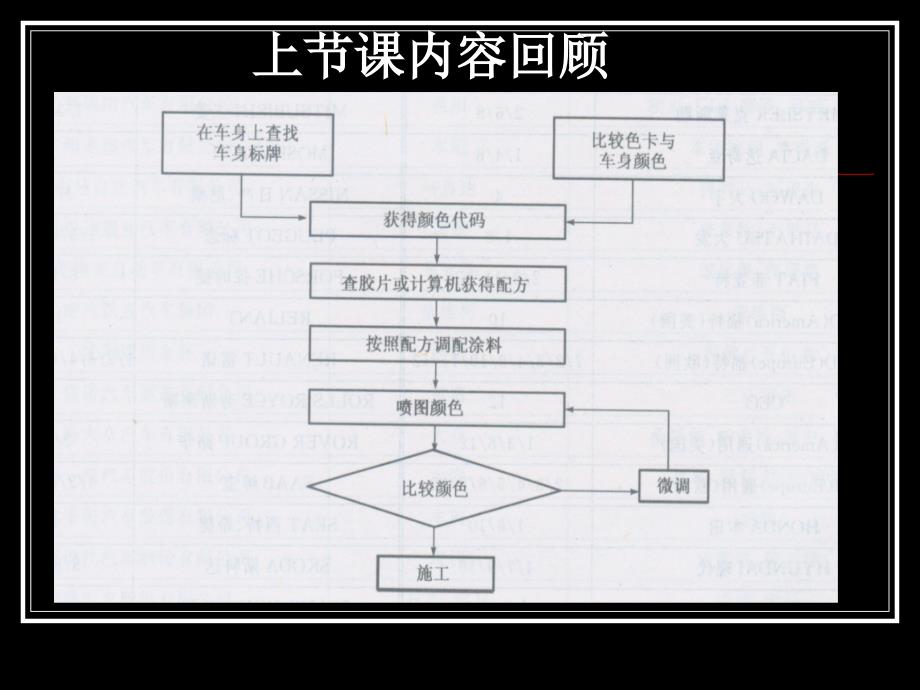

上节课内容回顾,任务5-3 金属漆调色,任务描述： 金属漆也称为金属闪光色漆，是在物件表面均一地涂覆含有铝粉等金属颜料的涂料，得到有金属光泽的涂层色调的涂层 金属漆的调色与素色漆相似，重点差别在颜色微调与对比方面，因为金属漆的显色与素色漆是不同的任务5-3 金属漆调色,学习目标 1.能够正确描述金属漆的随角异色现象 2.能够正确解释金属漆方向性的原因 3.能够正确描述珍珠漆的显色原理 4.能够查询金属漆色母特性 5.能够进行金属漆调色 6.能够进行金属漆的颜色评价 7.能够注意培养良好的安全卫生习惯学习内容,相关知识 一、金属闪光色涂膜的显色原理 二、珍珠色 三、金属漆的调色步骤 四、金属漆与素色漆的比色差异 五、金属漆调色注意要点 技能学习 一、金属闪光底色漆的调色 二、电脑调色简介,一、金属闪光色涂膜的显色原理,金属闪光面漆涂膜一般是由含有随角异色效应的颜料(最典型代表是铝粉)的底色漆层和罩光清漆层组成随观察角度的变化而呈现不同明亮度及色彩 随角异色效应性值（FF值）：最高明度点与最低明度点的明度差随角异色效应（方向性）,金属闪光颜色的方向性,随观察方向的变化，已经调得一致的色会呈现出色差。
橄榄色＋绿色金属闪光涂膜的方向性： A处红中带黄； B处为绿色,,,金属闪光颜色的方向性,,颜料选择性吸收+颜料颗粒的散射+镜面反射+金属与珠光片的边缘漫反射,金属色面漆膜的光学特性,金属漆方向性的原因,1.铝粒子的形状 2.颜料的种类 3.原色的不同 4.铝粒子排列 5.铝粒子的大小 6.涂装条件 7.金属漆的发展方向,,1.铝粒子的形状,,2.颜料的种类,,3.原色的种类,一般来说呈透明状的有机颜料都具有不同程度方向性，尤其是绿、黄、印度橙、有机黄和蓝色类，带较强黄色调的酞青类等原色，方向性强因此使用这些原色调出的绿色、橄榄色、金黄色、棕色、蓝色等金属闪光色，大多具有强的方向性3.原色的种类,实例 橄榄色： （1）印第安红和绿色：一种是有机颜料，一种是无机颜料，颗粒大小差异大，密度不同，尤其是当加入稀释剂较多时，密度小的上浮，密度大的下沉，即出现了分色现象，不适合于局部修补 （2）异哚吲满系颜料中的黄原色＋黑色：组合方向性强，具有鲜明的金属闪光感，而且适宜局部修理黑原色与异哚吲满系黄原色颗粒大小相同，不易出现分色现象3.原色的种类,为了避免金属闪光色涂装不致因方向性而失败，首先应弄清所要与之吻合的颜色的方向性强弱，然后可参照下表，选择方向性与之相当的原色进行调色，就能达到所期望的效果。
分色现象,,4.铝粒子的排列,硝基类涂料干燥速度太快，在粒子排列还未完全形成之前，涂料已失去流动性 要获得相同的效果，丙烯酸硝基涂料应加入颗粒稍大些的铝粉铝粉排列的方向受施工的影响,,铝粉颗粒对颜色的影响,,3）铝料子的大小,把透明涂料和金属铝粉的混合称为金属闪光基料粒子分布,获得满意的料度分布方法,准备粗、中、细三种不同平均粒度的基料使用时，可以将其中两种或三种按不同比例混合，得到所需的各种不同平均粒度的金属闪光基料小铝粒子的影响,若金属闪光基料中有比A-5小的颗粒，往往易引起“金属雾班”金属雾斑的控制,要获得满意金属闪光感，就必须设法抑制这种涡流运动 方法：清漆层一定要薄喷，每道间有足够的闪干时间6.喷涂技术,,,,喷涂的条纹及范围,,,底色的影響,,7.金属闪光色的发展方向,金属闪光色中有两种组合用得较多，一种是大颗粒与小颗粒铝粉的组合；另一种是闪光性强的铝粉(外表形状圆滑)和小颗粒铝粉相组合铝粒子大小与遮盖力的关系,,二、珍珠色的涂膜结构,,,,底色漆,珍珠漆,清漆,,中涂漆,珍珠色形成机理,所谓珍珠色，就是要像珍珠一样，从不同的角度看，发出不同的色彩由于合成云母表面覆盖的钛白与底层色彩的配合作用，光的反射更加复杂，呈现出色彩鲜艳的七彩虹色调。
珍珠色颜料结构,石墨-碳晶体,Xirallic® – 二氧化硅 硅酸盐 二氧化钛 氧化铝,,三、金属闪光底色漆的调色步骤,1.首先使侧视色(又叫透视色)与原涂膜相吻合，再调正视色 2.调制深色调金属闪光涂料时，应先只加入原色颜料，调好其侧视、正视色，然后加入所需粒度的金属铝粉，按此步骤调制比较省事 3.调制浅色和中等浓度色调时，第一步是先配制好粒度大小适宜的金属铝粉若需中等粒度，最好是用大颗粒和小颗粒相混合配制金属铝粉调配好后，再加入原色，进行颜色的调制四、金属漆与素色漆的比色差异,四、金属漆与素色漆的比色差异,,五、金属漆调色注意要点,1.配方只有在喷涂方式调整和清漆调整都无法收效和的情况下才可改变 2.对色时应从各方向观察对比 3.二工序漆喷样板时，金属漆喷整板，清漆喷1／2 4.注意微调原理：减少铝粉，可使颜色变暗；使用不透明的色母，能使颜色变浅；要降低某种色调，应减少该颜色色母，尽量不要用其他色来综合试板喷底漆,五、金属漆调色注意要点,,试板喷中涂,遮盖试板,喷第一条云母,喷第2条云母,喷第3条云母,喷清漆,五、金属闪光底色漆的调色,金属闪光漆调色工艺基本步骤与素色漆调色一样，调色流程如下： 假如一辆银灰色汽车需要调色，使用德国鹦鹉牌汽车修补漆系统进行调色，调色步骤如下： 如果在车身某处能够找到涂层颜色代码，则按下述程序进行调色： 1.找到颜色代码（5PNC）。
2.查阅5PNC颜色配方,一、金属闪光底色漆的调色,金属闪光漆调色工艺基本步骤与素色漆调色一样，调色流程如下： 假如一辆银灰色汽车需要调色，使用德国鹦鹉牌汽车修补漆系统进行调色，调色步骤如下： 如果在车身某处能够找到涂层颜色代码，则按下述程序进行调色： 1.找到颜色代码（5PNC） 2.查阅5PNC颜色配方,将距要修补区域近并且颜色一致处用抛光蜡抛光 将所选的色卡与车身颜色相对比，找到最接近的色卡 在色卡的背面读取配方，并根据实际需要调配的油漆量，重新计算配方调色程序,调色程序,2.准备色母和工具 3.计量添加色母 352-91 → 55-M99-10 → 55-99-19 → 55-A136 → 55-M105 → 55-A929 → 55-M306 → 55-A640 → 55-A098 → 55-M1 4.湿对比颜色 5.喷涂样板并干燥 6.微调颜色从不同的方向观察对比，15°、25°、45°、75°、110°等，确定需要调整的色母调色程序,主色调黄，主色调偏向：偏绿黄正面偏橙侧面透明无影响色母特性,色母特性,在5PNC配方中各个色母特性,色母特性,记录下实际加入色母的量,恢复标准配方,配方记录,,评价项目有高闪光感、金属光泽感、金属感，明亮度和随角异色效应性等。
国际上用IV值和FF值来表示(测定)金属色面漆涂膜的金属光泽感、金属感 IV值是光强度值，表示明暗度，数值越大明度(反射光强度)越强，在银灰色闪光涂装场合白色光感越强IV值是日本丰田、关西涂料的评价方法 随角异色效应性用FF值FF值越大，正面光和底色的明度差就大随视角变异的明度差值越大越好，表现出金属感越强金属闪光涂膜外观评价,,二、电脑调色简介,一般电脑调色程序如下： ① 查阅汽车车身上的颜色代码（或利用色卡获得颜色号） ② 启动电脑中的调色软件 ③ 根据显示屏幕界面提示输入颜色代码 ④ 根据屏幕界面提示的配方进行调色CPS全能色卡系统,① 从汽车或随车手册中找出制造商的色码（如MB9197 Obsidian black met .曜石黑色） ② 用CPS参考目录寻找合适的CPS色卡，并考虑可能的变化色，如MB9197/00（CPS编号为MA940.50）和MB9197/60（CPS编号为MA946.50） ③ 将所选的CPS色卡与汽车颜色进行比较，从中选出最佳匹配者，如MA946.50 ④ 在电脑（或与电子秤组合）上，于“Manufacturer”栏中输入CP/CPSⅡ，然后在“Colour code”栏中输入选定的CPS编号（MA946.50），然后选择合适的色漆系列。
CPS全能色卡系统,⑤ 点击“开始搜寻”，将显示配方,,CPS全能色卡系统,如果选中某个偏差色，双击就会显示偏差配方如果查阅的是除主车身外的某一部件的配方（如保险杠），只需点击“按型号相关的颜色”（F6）即可获得配方 如果点击“调漆”（F3），可在“用量”中输入所需值CPS全能色卡系统,还可以点击小汽车的车辆尺寸大小以及不同部位获得建议色母使用量，最后点击“OK”即可CPS全能色卡系统,如果点击“调漆”，即出现模拟称量界面，即相当于使用电子秤如果某个色母不慎加入过多，可通过模拟称量界面来重新计算：按F3，根据系统提示输入每个色母的实际称量，如果某个色母加过量了，系统会提示如何操作点击“重新计算混合”，系统将逐个显示配方各色母的新称量值，写下来第一个称量值，按回车键后就会显示下一个色母的称量值这样就可按重新计算的配方进行调色CPS全能色卡系统,（2）准备色母 （3）计量添加色母 （4）用调漆尺搅拌均匀 （5）对比颜色及微调 （6）喷涂小样，干燥后对比颜色，并视需要进行进一步微调，直到满意为止 （7）清洗喷枪，清理工作台及使用的工具。
