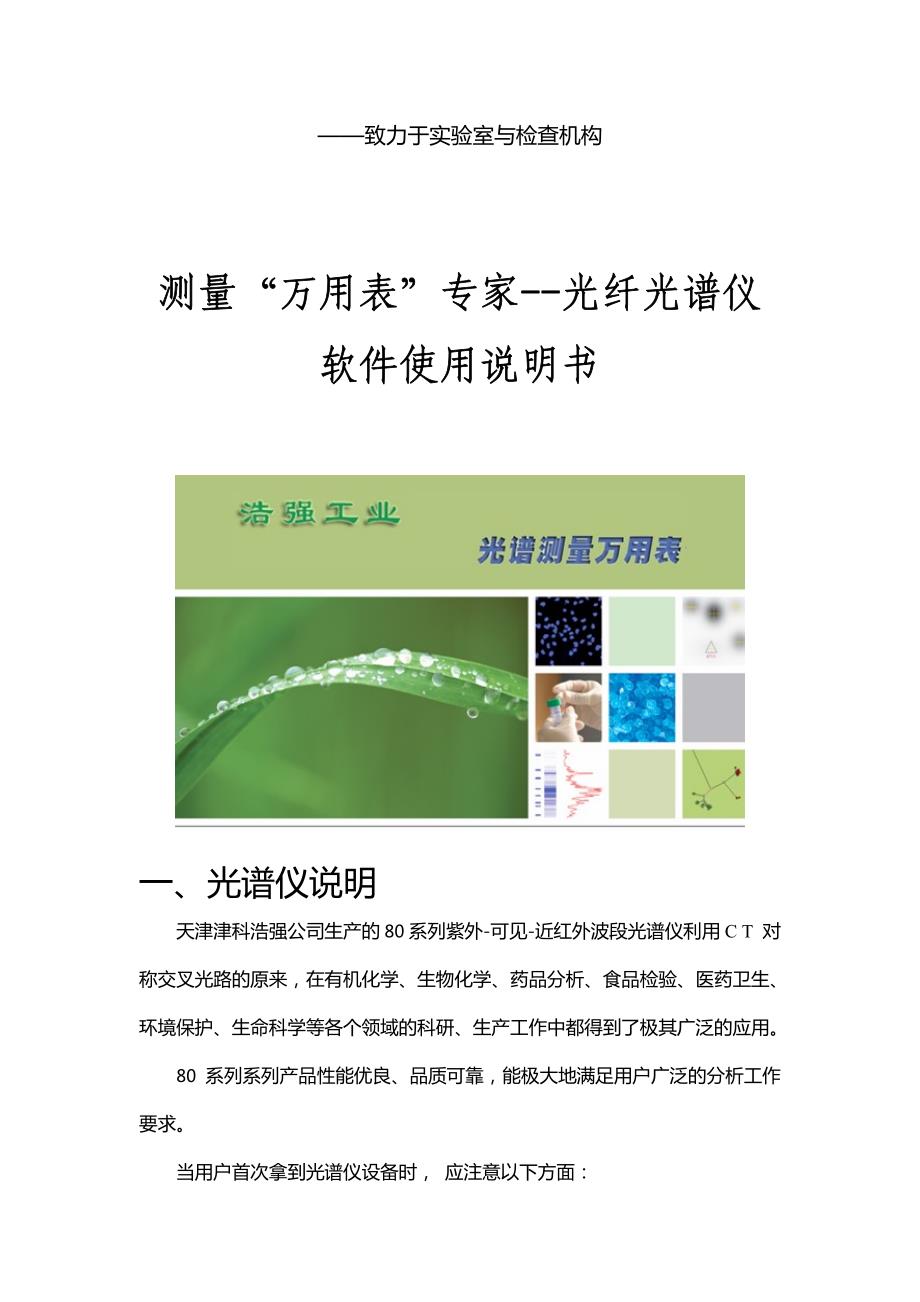

——致力于实验室与检查机构 测量“万用表”专家--光纤光谱仪 软件使用说明书 测量“万用表”专家--光纤光谱仪 软件使用说明书 一、光谱仪说明 天津津科浩强公司生产的 80 系列紫外-可见-近红外波段光谱仪利用 C T 对 称交叉光路的原来，在有机化学、生物化学、药品分析、食品检验、医药卫生、 环境保护、生命科学等各个领域的科研、生产工作中都得到了极其广泛的应用 80 系列系列产品性能优良、品质可靠，能极大地满足用户广泛的分析工作 要求 当用户首次拿到光谱仪设备时， 应注意以下方面： 1. 二、软件安装二、软件安装 1. 通过公司网站 --技术中心--软件下载--下载光谱仪 驱动和光谱仪操作软件（中/英）文版本， 一、先安装光谱仪 USB 2.0 驱动程序 USB 连接线将光谱仪与计算机连接后， 需要安装光谱仪 USB2.0 的驱动程序 连接后，windows 系统会发现新硬件，要求输入驱动程序 （左键单击“”按钮） ， （选择“” ） （左键单击一选择安装找到您存放的“ccd_board.inf”文件，系统会安装 相应的驱动程序即可） 左键点击“” ，CCD BOARD 文件已安装完毕。
正确安装后，系统会在设备管理器中出现 CCD BOARD 注： 若是安装并设置好了以后仍无法正常使用， 则需要卸载并把该安装的残 余目录删除掉再仔细按照本手册具体步骤重新安装， 若数次不成功以后请与本公 司技术人员联系， 切勿擅自采取不恰当措施处理本高精密度仪器，由用户采取不 注： 若是安装并设置好了以后仍无法正常使用， 则需要卸载并把该安装的残 余目录删除掉再仔细按照本手册具体步骤重新安装， 若数次不成功以后请与本公 司技术人员联系， 切勿擅自采取不恰当措施处理本高精密度仪器，由用户采取不 光谱仪驱动 CCD BOARD 文件 已加载在系统中， 可正常使用 恰当措施引起的损坏本公司不予负责 恰当措施引起的损坏本公司不予负责 三、软件界面功能说明三、软件界面功能说明 一． 光谱仪应用软件解压、安装 解压光谱仪的软件，该软件无需安装在计算机上（特别告知）选择中文光谱仪软件（以中文 版为例）鼠标双击文件夹 双击进入中文版后， 找到.Exe 图标后双击该图标软件 project 启动 1.启动软件界面： 双击软件中文版文件夹 2.窗口界面介绍 该区域为光谱曲线显示区域 菜 单 选 项 选项菜单快捷键区域 坐标显示栏 3.光谱仪的软件的初始标定设置， 先做标定， 然后测试。
1） 在仪器的标题栏中的选项中的， 输入波长校正数据： 进入“输入波长校准数据”的“文件”选项中的“打开” ， 准备开始进行数据校正 选择打开，选择提供给您的标定数据文件“*标定*.TXT ”文件，如下图 输入波长校正数据 打开选取校正波长 TXT 文件 单击校准按钮（计算结果应不低于 E-6 次方）,然后在点选确定. 回到软件界面如下图： 1.选择“校准“ 点击“确定” 2）如何使由像素转换为波长 选择 “仪器” 菜单下拉框中的“波长校正 W” 这时横坐标由像素转换为波长 由于标定数据文件存放在电脑中，因此换不同的光谱仪时，要调用相应的标定数据文件 例图说明： 以下为光谱仪测试的汞灯图谱： 二、软件标题和内容说明 该软件适用于本公司 80 系列所有的光纤光谱仪，能够显示和打印谱图数据，并 且能够简单的处理数据本软件界面遵循“所见即所得”的场景 打开软件，界面如图 1 所示 图 1 开始界面 界面的中间窗口部分是光谱曲线显示区域，在它之上，是快捷键区域最下面是 坐标显示栏用户可以通过调整按钮区域菜单里的选项来调整光谱数据 每一个按钮均有提示，当用户把光标放在按钮上超过 3 秒钟，这个按钮的功能会 显示为文字提示用户，如图 2 所示： 图 2 按钮功能提示 2. 详细功能介绍详细功能介绍 (1)文件菜单文件菜单 文件菜单（File）可以操作各种数据，其界面如图 3 所示. 图 3 文件菜单 文件菜单的每一项功能介绍如下： 打开 （打开 （Open）） :打开 FTIR 数据文件， 如图 4， 可以选择打开的文件类型(ASF , BKH , AIF , BKL , TXT , DAT),，可以选择文件名，也可以进行单选和多选操作。
如果 用户选择了几个文件 (如图 4), 软件会按照顺序逐一打开并显示这些文件的内 容 用户最多可以打开 16 个文件，当用户选择一个文件时，这个文件的光谱曲 线数据会显示在光谱图表显示区域，包括一起参数等其他数据也会显示 图 4 打开文件对话框 图 5 中所示的是一个打开的光谱数据曲线的窗口 图 5 一个打开的显示光谱曲线的窗口 存为波峰文件 （存为波峰文件 （Save peak file）） :把当前打开光谱曲线数据的波峰保存为 PEK 格 式的文件.PEK 格式是一种 ASCII 的文本文件，用户可以在文本编辑器（如记 事本）中打开和编辑 打开波峰文件（打开波峰文件（Open peak file）） :打开波峰文件，波峰数据将在当前的光谱曲线 中显示 保存为（保存为（Save as）） :处理数据之后，可以利用这个功能将处理后的数据保存为一 个新的文件 关闭当前文件（关闭当前文件（Close current file）） : 当打开多组文件时，关闭当前文件后，光 谱图表显示区域将显示上一个打开的光谱曲线 关闭所有文件（关闭所有文件（Close all）） : 关闭所有打开的文件，并关闭开始界面。
打印波峰文件（打印波峰文件（Print peak file）） : 通过打印机打印波峰列表，波峰列表包括两 组数据，一组是波长，另一组是对应的强度值 打印设置（打印设置（Printer setting）） : 设定打印机，这个功能将调用默认 windows 打印 机设计程序 打印（打印（Print）） : 打印当前数据，包括光谱曲线，坐标，峰值标定，标题和仪器 参数等 打印预览 （打印预览 （Print preview）） : 显示打印预览窗口， 如图 6， 可以选择打印方向 （横 向和纵向），设定打印机，设定边距 图 6 打印预览窗口 可以方便的在窗口右边的预览区域通过鼠标调整边距 (虚线) 退出（退出（Exit）） : 关闭并退出软件 (2)编辑菜单编辑菜单 编辑菜单（Edit）如图 7 所示. 图 7 编辑菜单 复制（复制（Copy）） : 复制当前曲线图片到剪贴板，以便 windows 操作系统可以粘贴 到其他的软件，如 WORD，EXCEL 等根据需要，可选 BMP 或者 WMF 两种 图片格式复制 另存为（另存为（Save as）） : 将当前的光谱数据曲线另存为图片文件，同样也可以选择 BMP 或者 WMF 格式，点击这项后，会跳出对话框，可以输入文件名并保存。
(3)视图菜单视图菜单 视图菜单如图 8 所示. 图 8 视图菜单 显示模式（显示模式（Display mode）） : 可选不同的显示模式，如图 9 图 9 显示模式窗口 有三种模式可以选择：单光谱，多光谱和 3D 模式单光谱模式只在光谱曲线 显示区域只显示一条光谱曲线，如图 10多光谱模式可以显示最多 16 条谱线， 如图 113D 模式能以 3D 的方式显示多条谱线，如图 12 图 10 单光谱模式 图 11 多光谱模式 图 12 3D 模式 撤销放大（撤销放大（Unzoom）） : 本软件可以逐级放大和缩小光谱曲线，按住鼠标左键框 选缩放区域，所选的区域就会被放大到整个光谱曲线显示区域在这个过程中， 可以按右键拖动光谱曲线来观测感兴趣的部分，直到满意为止如果希望撤销放 大的步骤回到之前的状态，可以用这个功能当最后已经恢复到最初状态时，这 个功能就不可用 设定标题（设定标题（Setting title）） : 设定标题的窗口如图 13 所示 图 13 设定标题窗口 用户可以同时设定光谱的标题，副标题，X 轴名称，Y 轴名称，图标注脚和图表 副注脚，并可以选择是否显示这些数据，以及是否显示波峰列表（默认情况下将 会自动检测当前光谱曲线的波峰坐标数据，并将这些数据显示在图表副注脚里， 用户可以在副注脚编辑框中编辑修改这些数据）。
各种标题的显示位置如图 14 所示波峰列表的显示位置如图 15 所示 图 14 各种标题的显示位置 图 15 波峰列表的显示位置 设定显示参数 （设定显示参数 （Setting display parameter）） : 设定显示参数的窗口如图 16 所示 图 16 设定显示参数的窗口 这个窗口一共包含 7 个标签页，分别是：当前图表，标题与注脚，图例，峰值标 定，标识，背景和指纹图谱拉伸通过点击箭头（当前窗口右上角）来选择显示 某一个标签页图 16 中显示的是“当前图表”的标签页，可以设定当前光谱曲 线的线宽和类型，X 轴与 Y 轴的最大最小范围，字体和标题字体，以及颜色（颜 色选择窗口如图 17 所示）如果用户想根据文件类型自动设定轴参数，可以勾 选 “通过文件类型自动设定轴参数” ， 如果需要手动设定， 就不要勾选此选择框， 并手动选择“自动设定 X 轴”，“自动设定 Y 轴”，“X 轴反向”，“Y 轴反 向”以及 X 轴与 Y 轴的最大最小范围图 17 颜色选择窗口 图 18 标题与注脚 可以在这个标签页里边设定标题，副标题，脚注与副脚注的字体 图 19 图例 可以选择是否显示图例，设置图例字体，位置。
通过勾选“手动定制图例位置” 并输入 X 轴和 Y 轴位置，可以手动定制图例位置 图例在多光谱显示中很有用，图例的颜色和内容代表了不同的光谱曲线和文件 图例在多光谱显示中的应用如图 20 所示 图 20 图例在多光谱显示中的应用 图 21 峰值标定标签页 设置峰值标定的字体，标定显示的角度，标定线的长度，标定线的颜色，标定线 的线宽，标定背景颜色，透明背景，标定小数位数和标定的内容（X 轴，Y 轴或 者 X 轴和 Y 轴） 图 22 峰值标定 图 22 峰值标定（显示波谷的 X 轴与 Y 轴坐标） 按住鼠标左键拖动光标，可以选择想要的标定位置如图 23 图 23 手动设定峰值标定 图 24 标识 在处理数据时，可以任意的添加标识并输入标识内容点击鼠标右键，选择“添 加标识”的选项，然后再挑出的对话框里（如图 25）输入标识的内容，就可以 在光标当前位置添加标识 这个标签页可以设定标识字体，背景颜色和透明标识背景 图 25 输入标识内容 图 26 一个标识显示的实例 背景标签页如图 27 所示，可以设定光谱曲线图表的背景颜色，在背景上添加或 者清除图片，设定显示图片的方式，如图 28 所示。
图 27 背景标签页 图 28 背景图片显示 图 29 所示的是指纹图谱拉伸标签页 可以设定起始波长和中间点的波长或者比 例，如图 30在图 30 中，光谱曲线在 2000cm-1 到 400cm-1 范围内被拉伸，以 便这段范围内能被清楚的观测 图 29 指纹图谱拉伸标签页 图 30 一个指纹图谱拉伸的实例 上一条上一条/下一条光谱曲线（下一条光谱曲线（Next and forward curve）） : 当打开好几组数据时，用 户可以利用此功能选择某一条光谱曲线作为当前光谱曲线，当前光谱曲线变动 时，按钮区域右侧的颜色按钮也会随之变化，如图 31 图 31 当前光谱曲线颜色 (4) 处理菜单处理菜单 处理菜单如图 32 图 32 处理菜单 峰值标定峰值标定 （（peak mark））: 标记当前光谱曲线的峰值 设定峰值标定参数（设定峰值标定参数（Setting peak mark parameter）） : 设定峰值标定参数的窗口 见图 33 图 33 设定峰值标定参数窗口 可以设定峰值类型（波峰或者波谷），最大峰值，最小峰值，平滑（这个参数可 以去除极微小的峰和噪音），敏感度。
