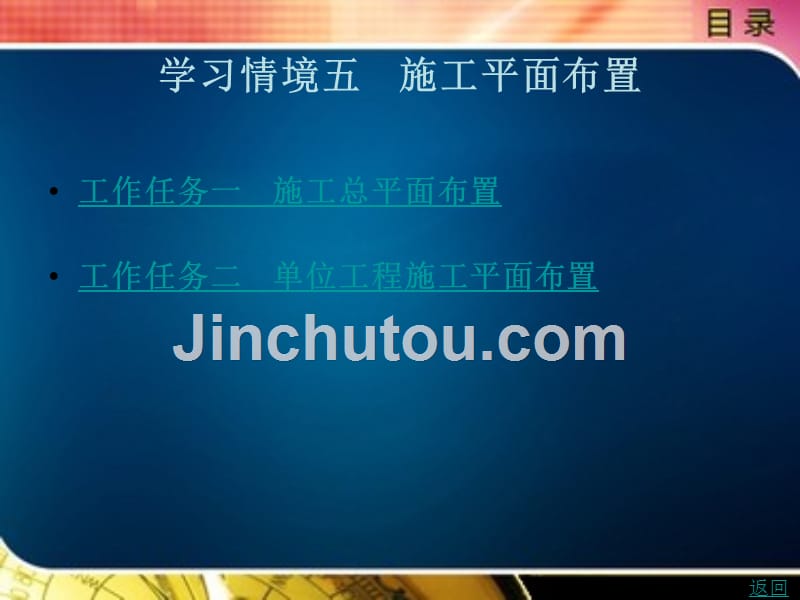

学习情境五 施工平面布置,工作任务一 施工总平面布置 工作任务二 单位工程施工平面布置,返回,工作任务一 施工总平面布置,一、相关知识 施工平面图设计是施工过程空间组织的具体表现，即对施工过程所需的工艺路线、施工设备、原材料堆放、动力供应、场内运输、半成品生产、仓库、料场、临时生活设施等进行空间的特别是平面的科学规划与设计，最后以平面图的形式加以表达科学合理的施工平面布置使施工现场秩序井然，从而保证工程施工顺利进行，提高施工生产效率，降低施工成本，同时对工程质量和施工安全等方面的管理起着十分关键的作用因此在施工项目管理规划编制时，应对施工平面布置给予极大重视 1.施工平面布置的意义和作用,下一页,返回,工作任务一 施工总平面布置,施工平面布置是施工组织设计的重要组成部分，它对指导现场安全施工、文明施工、控制施工成本、保证工程质量和安全有着重要的意义在进行施工平面的规划和设计时，施工场地布置得不合理，会造成施工秩序的混乱 施工平面布置具体的作用可以概括如下 (1)确定生产要素的空间位置及为施工服务的各种设施的位置 (2)确保在施工过程中，各施工队伍间互不干扰，有秩序地进行施工作业 (3)确保在施工过程中，有效地组合利用各种资源和服务设施并使其安全运行。
上一页,下一页,返回,工作任务一 施工总平面布置,(4)减少施工场地内物、料的二次转运费，降低施工成本 (5)施工现场平面布置图是现场平面管理的依据、现场调度指挥的标准 (6)施工平面布置是施工单位进行统筹组织与施工的主要依据 2.施工平面布置原则 施工平面布置是一项综合性规划课题，很大程度上取决于施工现场的具体条件它涉及的因素很广，必须通过方案的比较和必要的计算和分析才能确定一般情况下，施工平面布置应遵循以下原则上一页,下一页,返回,工作任务一 施工总平面布置,(1)在保证施工进程顺利的前提下，少占农田并考虑地表水、风向等自然因素的影响，施工平面布置紧凑合理，尽量减少施工用地，所有临时性建筑和运输线路的布置，必须为基本工作服务，并不得妨碍地面和地下建筑物的施工 (2)合理组织运输、保证运输方便通畅，力求材料直达工地，减少二次搬运和场内的搬运距离，并将笨重及大型的预制构件或材料放置在使用地点附近，所有货物的运输量和起重量必须减至最小场地内搬运也要距离最短，不要出现反向运输 (3)尽量采用装配式施工设施，减少搬迁损失，提高施工设施安装速度上一页,下一页,返回,工作任务一 施工总平面布置,(4)制作、加工等附属企业基地尽可能设置在原料产地或运输集汇点(如车站、码头等)，附属企业内部的布置要以生产工艺流程为依据，有利于连续生产。
(5)施工管理机构位置布置必须有利于全面指挥，临时房屋及设施的布置可以充分利用各种原有建筑物、构筑物以降低施工设施建造费用，但要便于工人的体息和文化生活 (6)场地布置要与施工进度、施工方法、工艺流程和机械设备等相适应 (7)如果工程需要分期施工，施工平面布置要符合施工方案中安排的施工顺序上一页,下一页,返回,工作任务一 施工总平面布置,(8)施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和其他各工种之间的干扰 (9)慎重考虑避免自然灾害(如洪水、泥石流、山崩)的措施，各项设施布置除了要满足方便生产、有利于生活之外，还要兼顾安全防火、环境保护和劳动保护、市容卫生等有关规定和法规的要求 (10)合理、科学地规划，使平面布置准备工作的投资最经济 3.施工总平面布置的依据 施工总平面布置是施工组织设计的重点之一，自始至终起着牵头和归总作用上一页,下一页,返回,工作任务一 施工总平面布置,施工组织设计的一些重要成果也反映在施工总平面布置施工总平面布置直接影响到工程的建设施工、建设进度、工程造价、工程质量、环境保护、安全卫生，对坝址、坝型、枢纽等具体工程布置也会有影响施工总平面布置既要考虑服务生产、方便施工，又要考虑满足安全文明施工的要求。
施工总平面布置的依据有以下几个方面 (1)建设地区的自然条件和技术经济条件 (2)一切原有和拟建工程位置及尺寸、建设单位可提供的房屋和其他生活设施 (3)建设项目建筑总平面图、竖向布置图和地下设施布置图 (4)建设项目的概况、施工总进度计划、施工总质量计划和施工总成本计划上一页,下一页,返回,工作任务一 施工总平面布置,(5)建设项目施工部署和全部施工设施施工方案 (6)建设项目施工总资源需要量计划和施工设施计划 (7)建设项目施工用地范围和水电源位置及建筑区域的竖向布置，临时水电供应的有关设计资料以及项目安全施工和防火标准 4.施工总平面布置的内容 施工总平面布置的内容，涉及面广，影响因素多，是确定施工场地、交通及各项施工设施的规模、位置和相互关系等综合性很强的设计工作它是施工组织设计的组成部分，也称施工总体布置总平面布置的内容，因行业的性质、规模等不同而略有不同而公路工程施工的总平面布置应包括下列内容上一页,下一页,返回,工作任务一 施工总平面布置,(1)公路建设项目施工用地范围内地形和等高线;全部地上、地下已有和拟建的建筑物、构筑物及其他设施位置和尺寸 (2)全部拟建的建筑物、构筑物和其他基础设施的坐标网。
(3)选择对外交通运输方案，选择场内运输方式 (4)施工场地和施工指挥系统分区规划，布置各种施工辅助设施，布置仓库堆场、布置办公及生活福利设施 (5)施工供水、供电、供风、通信系统的规模及站网位置，布置干管、干线上一页,下一页,返回,工作任务一 施工总平面布置,(6)规划出弃渣线路、安排弃渣场地、堆料场地等，做好场地土石方平衡以及开挖土石方调配 (7)建设项目施工必备的安全、防火和环境保护设施布置(如施工场地防洪、防火、排水等) 5.施工总平面布置的步骤 (1)收集和分析基础资料，所需的基础资料包括以下内容 1)施工场区地形图 2)拟建道路枢纽的布置图 3)可为工程施工服务的建筑、加工制造、修配、运输等企业的规模、生产能力及其发展规划上一页,下一页,返回,工作任务一 施工总平面布置,4)现有水陆交通运输条件和通行能力 5)水电以及其他动力供应条件 6)当地建筑材料及生活物资供应情况 7)施工现场范围内的工程地质与水文土质资料 8)施工场区土地状况和征地有关问题 9)河流水文资料、当地气象资料 10)施工场地范围内及施工区的卫生、环境保护要求 (2)确定临建项目及规模估计，在掌握基本资料的基础上，根据工程的施工条件，结合类似工程的施工经验，编拟临建工程项目清单，以及其他各方面情况。
上一页,下一页,返回,工作任务一 施工总平面布置,(3)施工场地选择，当有多处可供选择作为施工场地的地段时，应进行技术经济比较，选择最为有利的地段作为施工场地 (4)选择场地内外运输方案，应在深入调查工程所在地区现有交通运输状况的基础上，根据工程施工特性分析、计算货运量及运输强度，结合具体的枢纽布置、地形条件、施工条件，通盘考虑，综合研究，经过技术经济比较后选定 (5)进行施工场地区域规划施工场地区域规划是解决施工总体布置的关键，要着重研究解决一些重大原则问题，在工程施工实行分项承包的情况下，尤其要做好区域规划，明确划分承包单位的施工场地范围，并按规划要求进行布置，使得既有各自的活动区域，又能避免互相干扰上一页,下一页,返回,工作任务一 施工总平面布置,(6)分区布置，即在施工场地区域规划后，进行各项临时设施的具体布置 (7)比较和选定合理方案即根据布置内容，通常提出若干个布置方案进行比较，确定重点和一般项目，通过定量和定性比较对提出的布置方案进行综合评价，并结合选定方案，绘制施工总平面布置图 6.施工总平面图布置的方法和内容 一般在1:500~1:2 000的线路平面图(即地形图)上布置各种临时设施的位置。
临时设施及新建工程、已有工程所使用的符号，一般采用各行业的通用符号、图示及按文字叙述的要求进行标注对图上采用的标注符号、图示分别加以说明;对施工场地平面布置的重点要加以说明施工总平面图应包括以下内容上一页,下一页,返回,工作任务一 施工总平面布置,(1)原有河流、居民点、交通路线(公路、铁路、大车道等)、车站、码头、通信、运输点等及工地附近已有的和拟建的地上、地下建筑物，其他地面附着物、农田、果园、树林、洞穴、坟墓等位置和主要尺寸 (2)施工用地范围和主要工程项目位置及里程，沿线的交通工程与设施，如大中桥梁、隧道、渡口、交叉口等结构物位置及里程;道班房、加油站等运输管理服务建筑物 (3)需要拆迁的建筑物、永久或临时占用的农田、果园、树林 (4)取土场和弃土场的位置当取土场和弃土场距离施工现场很远，平面布置无法标注时，可用箭头指向取土和弃土场方向并加以说明 (5)施工组织成果上一页,下一页,返回,工作任务一 施工总平面布置,各种临时设施的位置，包括临时生活房屋、采料场、各类加工车间、仓库、临时动力站(如抽水站、发电所、供热站等)、临时便道、便桥、施工场地排水系统、水源位置、河流位置及河道改易位置、电源线路(尤其是高压线)、变压器位置等;大型机械设备的停放、维修厂。
(6)施工管理机构，如工程局、工程处、施工队及工程指挥系统的驻地等 (7)标出划分的施工区段当一个施工区段有两个以上施工单位时，标出各自的施工范围 (8)其他与施工有关的内容，如不良地质地段、国家测量标志、气象台、水文站、防洪、防风、防火的安全设施等上一页,返回,工作任务二 单位工程施工平面布置,一、相关知识 单位工程是指具备独立施工条件并能形成独立使用功能的建筑物及构筑物从施工的角度来看，单位工程就是一个独立的系统，有自身的项目管理方案和目标，按业主的投资及质量要求，如期建成交付生产和使用它具有独立的施工图设计文件，竣工后不能独立发挥生产能力或工程效益，是构成单项工程的组成部分 1.单位工程施工平面布置的依据 (1)自然条件调查资料 (2)技术经济条件调查资料 (3)拟建工程施工图及有关资料下一页,返回,工作任务二 单位工程施工平面布置,(4)一切已有和拟建的地上、地下的管道位置 (5)建筑区域的竖向设计资料和土方平衡图 (6)施工方案与进度计划 (7)资源需要量计划 (8)建设单位能提供的已建房屋及其他生活设施的面积等有关情况 (9)现场必须搭建的有关生产作业场所的规模要求 (10)其他需要掌握的有关资料和特殊要求。
2.单位工程施工平面图设计参考资料 (1)建设工程设计和施工组织设计时所依据的有关拟建工程的当地原始资料上一页,下一页,返回,工作任务二 单位工程施工平面布置,1)自然条件调查资料:气象、地形、水文及工程地质资料，主要用于布置地表水和地下水的排水沟，确定易燃、易爆及有碍人体健康的设施布置，安排冬雨季施工期间所需设施的地点 2)技术经济调查资料:交通运输、水源、电源、物质资源、生产和生活基地情况它对布置水、电管线和道路等具有重要作用 (2)建设工程设计资料 1)建设工程总平面图:包括一切地上地下拟建的和已建的房屋和构筑物，它是确定临时房屋和其他设施位置，以及修建工地运输道路和解决排水等所需要的资料上一页,下一页,返回,工作任务二 单位工程施工平面布置,2)一切已有和拟建的地下、地上管道位置，在设计施工平面图时，可考虑利用这些管道或需考虑提前拆除或迁移，并需注意不得在拟建的管道位置上面建临时建筑物 3)建设区域的竖向设计和土方平衡图它们在布置水、电管线和安排土方的挖填、取土或弃土地点时非常有用 (3)拟建工程的有关施工图设计资料 (4)施工资料 1)单位工程施工进度计划，从中可了解各个施工阶段的情况，以便分阶段布置施工现场。
上一页,下一页,返回,工作任务二 单位工程施工平面布置,2)施工方案，据此可确定垂直运输机械和其他施工机具的位置、数量和规划场地 3)各种材料、构件、半成品等需要量计划，以便确定仓库和堆场。
