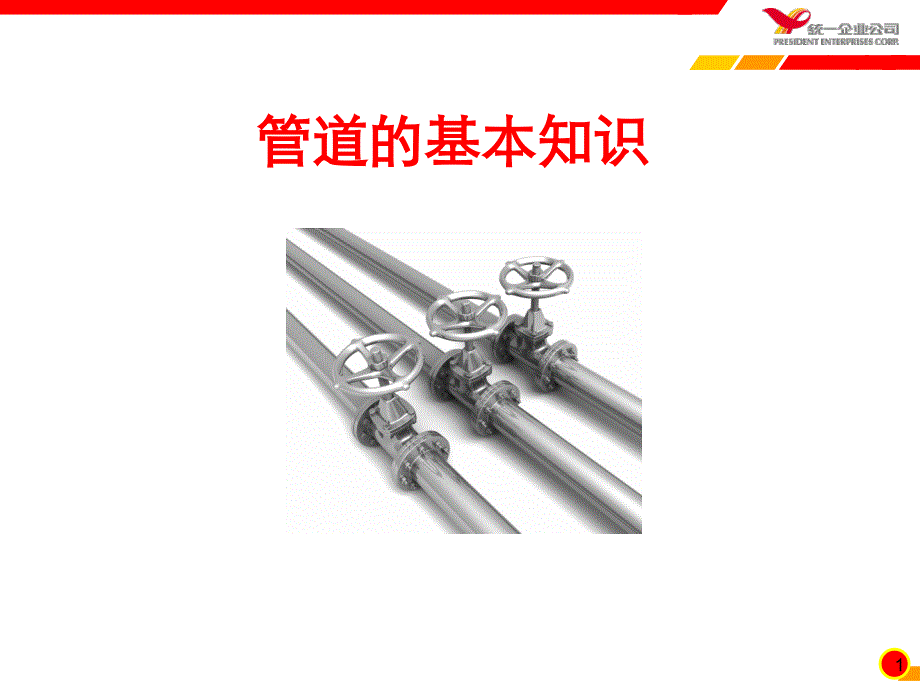

1 管道的基本知识 2 目 录 一、什么是管道 二、管道的基本知识 三、各种管阀件 四、管道敷设 3 一、什么是管道 4 什么是管道 管道： 是用管子、管子联接件和阀门等联接成的用于输 送气体、液体或带固体颗粒的流体的装置 通常，流体经鼓风机、压缩机、泵和锅炉等增压 后，从管道的高压处流向低压处，也可利用流体 自身的压力或重力输送管道的用途很广泛，主 要用在给水、排水、供热、供煤气、长距离输送 石油和天然气、农业灌溉、水力工程和各种工业 装置中 5 二、管道的基本知识 6 管道的基本知识 管道的通径及压力表示 管道通径： 就是各种管子与管路附件的通用口径，用 符号DN表示，一般用mm为单位； 管道压力： 压力符号：PN，一般用Kg为单位 7 管道常用的表示符号管道常用的表示符号 1、DN是公称通径，公称通径(或叫公称直径),就是各 种管子与管路附件的通用口径 2、De主要是指管道外径，一般采用De标注的，均需 要标注成外径X壁厚的形式 D一般指内径， Φ表 示外径，通常后跟壁厚，即Φ108X4的形式Φ是希 腊字母，D则是英文字母，都表示直径 3、DN是De减一半管壁的厚度得的数 4、De量的是管道外壁的直径 5、Dg一般没人用 8 1 ）、水煤气输送钢管（镀锌或非镀锌）、铸铁管 等管材，管径宜以公称直径 DN表示（如DN15、 DN50）； 2 ）、无缝钢管、焊接钢管（直缝或螺旋缝）、铜 管、不锈钢管等管材，管径宜以外径D×壁厚表示（ 如D108×4、D159×4.5等）； 3 ）、钢筋混凝土（或混凝土）管、陶土管、耐酸 陶瓷管、缸瓦管等管材，管径宜以内径d表示（如 d230、d380等）； 4）、 塑料管材，管径宜按产品标准的方法表示； 5 ）、当设计均用公称直径DN表示管径时，应有 公称直径DN与相应产品规格对照表。
管径的表达方式应符合下列规定： 9 6）、建筑排水用的（硬聚氯乙烯粘接承口管材）规格用dn （公称外径）×e（管材壁厚）表示（GB-T 5836.1-2006） 7）、给水用 聚丙烯（PP）管材规格用de×e表示（公称外 径×壁厚 ） 塑料管在工程图上的标示 公制标示 ( metric dimension size ) 以DN表示 一般称为『 公称尺寸 』，它不 是管外径、也不是管内径是外径与内径的平均值，我们称 平均内径 例如：外径63mm的塑料管之公制标示 ( mm dimension size ) DN50 ISO公制标示 ( ISO metric dimension size ) 以Da表示 PVC管，ABS管（工程塑料管 ）之管外径 以De表示 PP管，PE管之管外径 例如：外径 63mm的塑料管之公制标示 ( mm dimension size ) Da63 对PVC管，ABS管而言 新型材料和塑料管用de，注意是小 写的哦 DN主要用在铸铁管和镀锌钢管上另外，DN100 等同于de110的管径，DN150等同于de160的管径 管径的表达方式应符合下列规定： 10 管径表示： 公制及英制对照表 序号英制公制 13“/8DN10 21“/2DN15 33“/4DN20 41“DN25 51 1“/4DN32 61 1“/2DN40 72“DN50 82 1“/2DN65 93“DN80 104“DN100 115“DN125 126“DN150 138“DN200 1410“DN250 注：1英尺=12英寸 1英寸=8英分 1英寸=25.4mm 管道分类管道分类: : 一、按介质压力分类 11 级别名称压力P（MPa） 真空管道3210 ~ 324 ~ 101.6~4≤1.6 370104 ~ 101.6 ~ 4≤1.6-- 合金钢≤-70或≥450任意-------- 不锈钢-70 ~ 450104 ~ 101.6 ~ 4≤1.6 铝及铝合金任意------≤1.6-- 钢及钢合金任意104 ~ 101.6 ~ 4≤1.6-- 常用管道：常用管道： 无缝管：压力管道用 不锈钢管：一般工业用 碳钢管：铁管 镀锌管：内外热镀锌 PVC管：聚氯乙烯 UPVC： 硬聚氯乙烯管，是由聚氯乙烯树脂与稳定剂、润滑剂 等配合后用热压法挤压成型。
PE管：聚乙烯塑料 PP管：聚丙烯 FRP管：纤维增强复合塑（玻璃钢） FRPP管：玻纤增强聚丙烯 13 14 管道的连接方式管道的连接方式 法兰连接: 螺纹连接: 管道焊接: 承插连接: 15 三、各种管、阀件 16 什么是管件？管件主要包括哪些？什么是管件？管件主要包括哪些？ 管件是管道系统中起连接、控制、变向、分流、密 封、支撑等作用的零部件的统称 用途分类 1、用于管子互相连接的管件有：法兰、活接、管 箍、卡套、喉箍等 2、改变管子方向的管件：弯头 3、改变管子管径的管件：变径 4、增加管路分支的管件：三通、四通 5、用于管路密封的管件：垫片、生料带 6、用于管路固定的管件：卡环、拖钩、吊环、支 架等 17 连接分类连接分类 1、焊接管件 2、螺纹管件 3、卡套管件 4、卡箍管件 1、铸钢管件 2、铸铁管件 3、不锈钢管件 4、塑料管件 5、pvc管件 6、 橡胶管件 7 、石墨管件 材料分类 18 19 20 21 22 23 24 25 注意管件的称呼注意管件的称呼 法兰： 弯头：45o，90o，180o; 三通：等径 异径 四通：等径 异径 大小头：（变通）同心 偏心 立布：外牙、内牙接头 补心：内外牙接头 由任：活接 材质分类：不锈钢 铁 PVC 连接形式：焊接 丝扣连接 26 阀：开关流体管件的控制装置,其基本功能是 接通或切断管路介质的流通，改变介质的流 动方向，调节介质的压力和流量，保护管路 的设备的正常运行。
阀件阀件：： 27 常用的阀门常用的阀门 1、蝶阀： 又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压 管道介质的开关控制蝶阀是指关闭件（阀瓣或蝶板）为圆 盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主 要起切断和节流作用 28 常用的阀门常用的阀门 2、球阀： 启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的 阀门主要用于截断或接通管路中的介质，亦可用于流体的 调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金 的金属阀座之间具有很强的剪切力，特别适用于含纤维、微 小固体颗料等介质 29 常用的阀门常用的阀门 3、闸阀： 闸阀的启闭件是闸板，闸板的运动方向与流体方向 相垂直，闸阀只能作全开和全关 , 不能作调节和节 流 30 常用的阀门常用的阀门 4、止回阀： 止回阀是指依靠介质本身流动而自动开、闭阀瓣， 用来防止介质倒流的阀门，又称逆止阀、单向阀、 逆流阀、和背压阀； 31 常用的阀门常用的阀门 5、过滤器： 通常安装在减压阀、泄压阀、定水位阀或其它设备 的进口端，用来消除介质中的杂质，以保护阀门及 设备的正常使用； 32 四、管道敷设 33 水压试验及冲洗水压试验及冲洗 水压试验： 水管打压试验是判断水管管路连接是否可靠的常用方法之一 压力： 正常水压的3倍，蒸汽管一般1.5倍 保压时间： 不同的水管测压时间不一样，PPR、铝塑PPR、钢塑PPR等 焊接管是30分钟（只能超出不能少）。
铝塑管就是铜接头的那种，它的时间是4个小时镀锌管是4 个小时 排水管应做灌水试验，按要求进行灌水，在30分钟内不渗不 漏为合格 34 管道冲洗管道冲洗 各系统管道试压合格后，分别进行水冲洗或 空气吹扫水冲洗时流速应大于1m/s，以进 出口水道和透时度目测一致为合格，空气吹 扫以未端排气口排出气体无尘土、铁锈等杂 物为合格，具体检验方法是用钉有白布或涂 有白漆的靶板检查 35 管道敷设注意事项管道敷设注意事项 1、管道尽量不要安装在电柜上方； 2、管道尽量避免气袋和口袋； 3、管道要做防腐；--（油漆及冷底子油） 4、过路管道、穿墙管道建议预埋套管； 5、镀锌管铰牙不少于8牙，生料带6圈以上缠裹拧紧 ，不许烂牙 ； 6、水管的排放注意走墙体，不要走地板、地砖下或 高空排放如一定要走地板、地砖下面，要求水管 安装一定要平直，不许有接头，阀门要装在地面上 面 36 。
