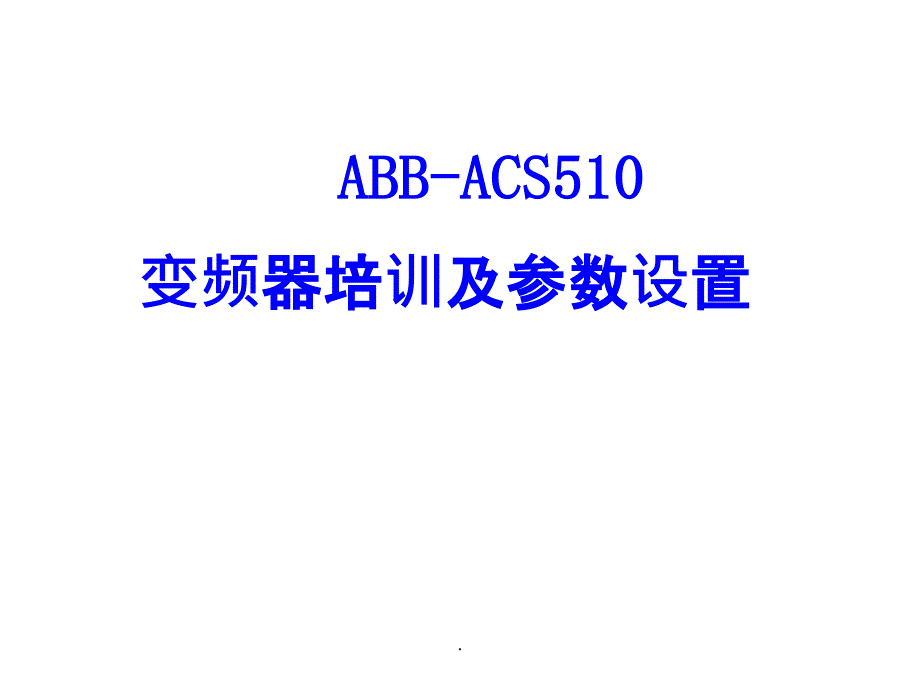

ABB-ACS510 变频器培训及参数设置,.,一.负载特性介绍 1.恒转矩负载： 负载转矩TL与转速n无关，任何转速下TL总保持恒定或基本恒定例如传送带、搅拌机，挤压机等摩擦类负载以及吊车、提升机等位能负载都属于恒转矩负载 变频器拖动恒转矩性质的负载时，低速下的转矩要足够大，并且有足够的过载能力如果需要在低速下稳速运行，应该考虑标准异步电动机的散热能力，避免电动机的温升过高2.恒功率负载： 机床主轴和轧机、造纸机、塑料薄膜生产线中的卷取机、开卷机等要求的转矩，大体与转速成反比，这就是所谓的恒功率负载负载的恒功率性质应该是就一定的速度变化范围而言的当速度很低时，受机械强度的限制，TL不可能无限增大，在低速下转变为恒转矩性质负载的恒功率区和恒转矩区对传动方案的选择有很大的影响电动机在恒磁通调速时，最大容许输出转矩不变，属于恒转矩调速；而在弱磁调速时，最大容许输出转矩与速度成反比，属于恒功率调速如果电动机的恒转矩和恒功率调速的范围与负载的恒转矩和恒功率范围相一致时，即所谓"匹配"的情况下，电动机的容量和变频器的容量均最小3.风机、泵类负载： 在各种风机、水泵、油泵中，随叶轮的转动，空气或液体在一定的速度范围内所产生的阻力大致与速度n的2次方成正比。
随着转速的减小，转矩按转速的2次方减小这种负载所需的功率与速度的3次方成正比当所需风量、流量减小时，利用变频器通过调速的方式来调节风量、流量，可以大幅度地节约电能由于高速时所需功率随转速增长过快，与速度的三次方成正比，所以通常不应使风机、泵类负载超工频运行电压,.,,,整流部分,,变频器是什么？,变频器是： 将商用交流电源通过整流回路变换成直流， 将变换后的直流经过逆变回路变换成电压、频率可调节的交流电， 利用交流三相异步电动机的转速与频率成正比的特点，通过改变电源的频率和幅度以达到改变 电机转速的目的◆ 变频器的基本构成,商用电源,逆变部分,,,,,,,,,,,,,ＩＭ,,,,,,,平 波 电 容,＋,整流,逆变,直流电压,电源电压,输出电压,◆ 变频器的电压波形变化,,输出电压的平均值 是正弦波,马达,正弦波ＰＷＭ（脉宽调制）控制方式,.,,变频器是什么？,,变频器的控制对象——三相异步电动机,【三相异步电动机】,三相异步电动机主要由定子、转子、转轴组成，当在定子绕组上加上三相交流电压时，将会产生一个旋转磁场，该旋转磁场的速度由加在定子绕组上的三相交流电压的频率所决定位于该磁场中的转子绕组，将切割旋转磁场的磁力线，根据电磁感应原理，在转子绕组中将产生感应电动势和感应电流，感应电流与旋转磁场的磁通互相作用而产生电磁力，即转矩。
转子及转轴将沿着与旋转磁场相同的方向旋转任意改变三相定子绕组的两个电压相位，即可使磁场旋转的方向发生改变，电动机的转向也将随之变化，即可逆控制 旋转磁场的转速称为同步转速，同步转速是根据电动机的极数和电源频率来决定的由于需要有转矩输出，电动机的实际转速总是落后于同步转速，它们之间的差值称为转差率变频器的用途“节约能源”,为什么使用变频器会节省能源？,●风机、泵等需要控制流量（风量）的场合，采用变频器控 制或挡板控制，其消耗的电力和流量（风量）的关系如右 图 ●流量（风量）小的场合，变频器的节电的效果特别明显变频器和挡板控制节能效果实例,例：宾馆等场所中央空调系统的运行流量：８５％：２０００小时、 ６０％：２０００小时合計４０００小时／年、马达：１５ｋＷ１台,●采用挡板控制的场合所需的电力,（15kW91%2000小时）＋（15kW76%2000小时） ＝50,100kWh,風量８５％,風量６０％,●使用变频器来控制马达转速时，所消耗的电力,（15kW61%2000小时）＋（15kW22%2000小时） ＝24,900kWh,風量８５％,風量６０％,●一年间所节省的能源,50,100kWh－24,900kWh＝25,200kWh/年,.,ABB变频器型号含义,.,.,.,ABB acs510系列变频器,.,ABB变频器外部控制连接,.,一.助手型控制盘,特点 ACS510 助手型控制盘具有下列性能: • 液晶显示 • 语言选择 • 与变频器的连接可随时插拔 • 拷贝功能可实现将参数复制到控制盘的存储器中 可用于参数备份或拷贝参数到其它的ACS510 上去。
• 相关的帮助文字二、基本型控制盘,基本型控制盘性能： • 带液晶显示的数字控制盘 • 在任何时候能与变频器即插即拔 • 拷贝功能- 参数能上传到控制盘的存储器中，接着将参数从控制盘下装到其它的变频器中，或者用于系统的备份三.参数含义,LANGUAGE （语言） 选择所显示的语言根据所选的控制盘的不同，有不同的语言选择 亚洲语言控制盘： 0 = 英文 1 = 中文 2 = 韩语 3 = 日语,1.Group 99: 启动数据 此参数组专门用于配置： • 设置变频器 • 输入电机数据9902 APPLIC MACRO ( 应用宏) 选择一个应用宏应用宏自动设置参数，使ACS510 得以完成某些特定的应用 1 = ABB 标准宏 2 = 3- 线宏 3 = 交变宏 4 = 电动电位器宏 5 = 手动/ 自动宏 6 = PID 控制宏 7 = PFC 控制宏 15 = SPFC 控制宏,.,,9905 MOTOR NOM VOLT ( 电机额定电压) 定义电机额定电压 必须等于电机铭牌上的值 ACS510输出到电机的电压无法大于电源电压MOTOR NOM CURR ( 电机额定电流) 定义电机额定电流。
• 必须等于电机铭牌上的值 • 允许范围： (0.2...2.0) *I2n9907 MOTOR NOM FREQ ( 电机额定频率) 定义电机额定频率 • 范围： 10...500 Hz ( 通常是 50 或60 Hz) • 设定频率点，使得变频器输出电压在该点时等于电机额定电压 • 弱磁点= 电机额定频率X 供电电压/ 电机额定电压9908 MOTOR NOM SPEED （电机额定转速） 定义电机额定转速 • 必须等于电机铭牌上的值 9909 MOTOR NOM POWER （电机额定功率） 定义电机额定功率 • 必须等于电机铭牌上的值Group 01: 运行数据 这组参数包括了变频器装置的运行数据，包括实际信号实际信号值由变频器装置测量或通过计算获得，且不能由用户设置Group 10: 输入指令 这组参数所含内容: • 定义用于控制起停，方向的外部控制源 ( 外部1 和 外部2) • 电机方向锁定或允许电机正反转1001 EXT1 COMMANDS （外部1 命令） 定义外部控制 1 (EXT1) – 设定起、停和方向 0 = NOT SEL – 没有外部命令源控制起、停和方向。
1 = DI1 2- 线控制起停 • DI1 控制起/ 停 (DI1 得电= 起动; DI1 断电= 停止) • 参数 1003 定义方向选择 1003 = 3 ( 双向) 等效于 1003 = 1 ( 正向) 2 = DI1, 2 2- 线控制起停、方向 • DI1 控制起/ 停 (DI1 得电= 起动; DI1 断电= 停止) • DI2 控制方向( 参数1003 应该设为3 ( 双向)) (DI2 得电= 反转; 失电= 正转)ABB变频器外部控制连接,.,.,.,Group 11: 给定选择这组参数定义了： • 变频器如何选择控制源 • 给定1和给定2的来源和性质1101 KEYPAD REF SEL( 控制盘给定选择 ) 在本地方式下，选择控制盘给定方式 1 = REF1 (Hz) –频率给定 (Hz) 2 = REF2 (%)–给定 (%),.,1102 EXT1/EXT2 SEL (外部1/外部2 选择) 此参数用于选择 外部1/ 外部2 这样，定义了相关的起停和方向指令以及给定 0 = 外部1 – 选择外部控制1 (外部1) •参见1001 EXT1 COMMANDS 定义外部1的起 / 停 / 方向。
•参见1103 REF1 SELECT 定义 外部1的给定 1 = DI1 – DI1的状态决定了外部1/外部2的取向DI1 得电= 外部2; DI1 失电= 外部1) 2...6 = DI2...DI6 – 数字输入口的状态决定了外部1/外部2的取向参见DI1 7 = 外部2 – 选择外部控制2(外部2) •参见1002 EXT2 COMMANDS 定义外部2的起 / 停 / 方向 •参见1106 REF2 SELECT 定义 外部2的给定 8 = COMM– 外部1/外部2由串行通讯控制字选择 •控制字1的位5 (参数0301) 定义了外部控制取向 ( 外部1还是外部2)Group 14: 继电器输出 这组参数定义了每个输出继电器动作的条件1401 RELAY OUTPUT 1 (继电器输出1) 定义继电器1动作的条件– 继电器1动作代表的意义 0 = NOT SEL(未选择) – 继电器未使用且不动作 1 = READY(准备) – 当变频器准备就绪时动作要求： 运行允许信号给出 无故障 供电电压在允许范围之内 急停信号未给出 2 = RUN(运行) – 变频器运行时继电器动作。
3 = FAULT(-1)(故障反) – 设备正常时吸合，故障时分断 4 = FAULT(故障) – 设备故障时动作 5 = ALARM(报警) – 有报警信号时继电器动作 6 = REVERSED(反向) – 电机反转时继电器动作 7 = STARTED（已起动）– 接到起动命令时继电器动作(哪怕允许运行信号没有给出)接到停止命令或故障发生时继电器断开 1402 RELAY OUTPUT 2 (继电器输出2) 1403 RELAY OUTPUT 3 (继电器输出3),.,Group 16: 系统控制 这组参数定义了系列系统控制参数，如锁定、复位和使能控制等1601 RUN ENABLE (运行允许) 选择允许运行信号源 0 = NOT SEL(未选择) –允许变频器不需要连接外部允许运行信号就可以起动 1 = DI1 – 定义 DI1 作为允许运行信号 只有DI1得电，变频器才允许运行 如果信号电压下降，DI1信号丢失，变频器将自由停车直到再次接到允许运行信号时，才可能重新起动 2...6 = DI2…DI6 – 定义 DI2…DI6 作为允许运行信号 7 = COMM– 允许运行信号来自总线控制字。
1602 PARAMETER LOCK (参数锁定) 控制盘参数是否锁定 本锁定不限制通过应用宏修改参数 本锁定不限制通过现场总线修改参数 只有当密码输入正确时才允许改变本参数 0 = LOCKED（锁定）– 不允许使用控制盘修改参数值可以通过在参数1603中输入正确的密码打开参数锁定 1 = OPEN（打开）– 允许通过控制盘修改参数值 2 = NOT SAVED(不存储) – 允许通过控制盘修改参数值，但不保存在永久存储器中 设置参数1607 PARAM SAVE 为1 (保存)存储参数值到存储器中1603 PPASS CODE( 密码 ) 输入正确密码才允许打开参数锁定 输入密码 358后允许修改参数1602一次 输入后该值自动返回成0Group 20: 限幅 这组参数对电机的频率、电流等做出最大和最小限定2003 MAX CURRENT(最大电流) 最大输出电流 (A) ACS 510 提供给电机的最大电流 2007 MINIMUM FREQ（最小频率。
