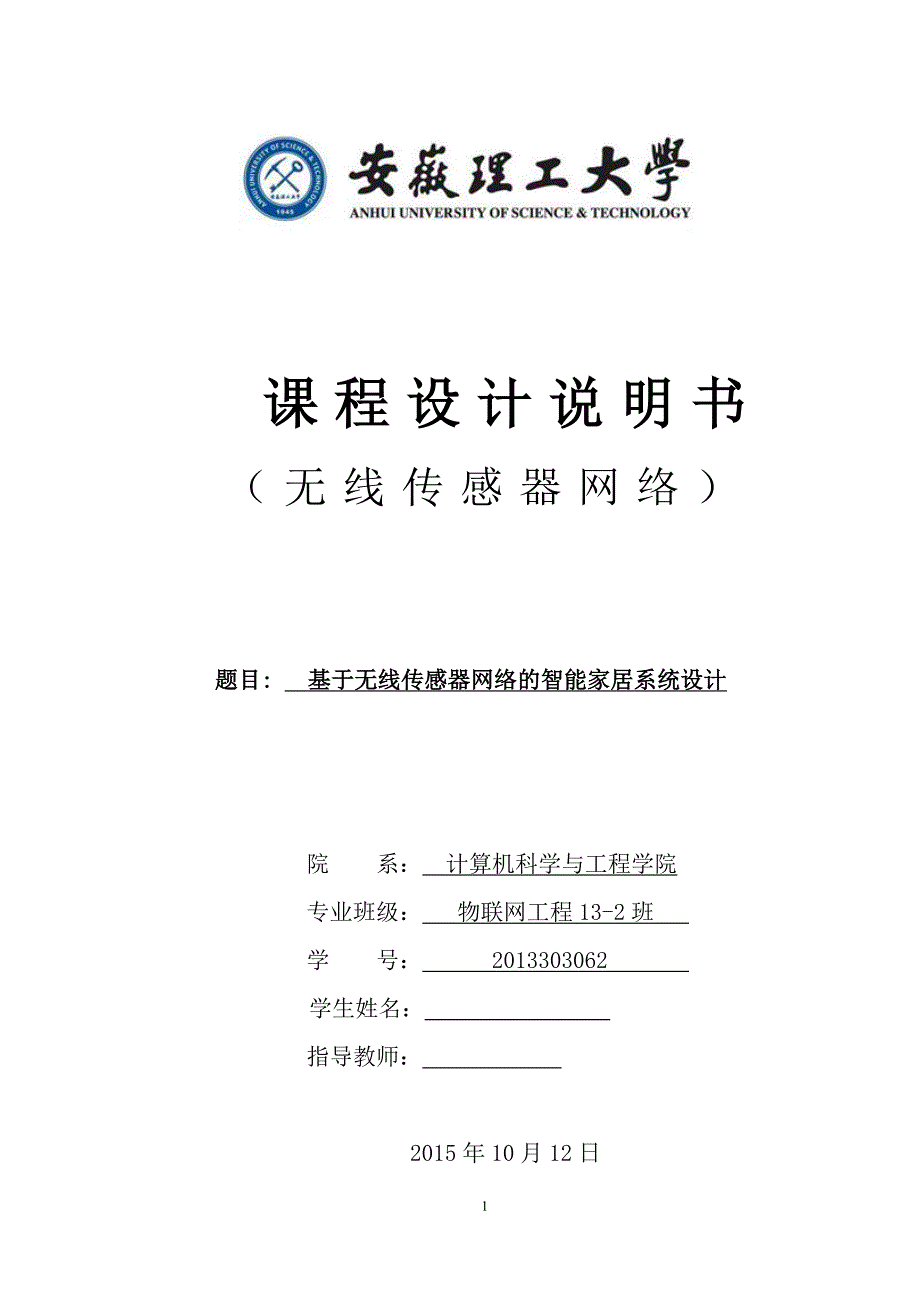

课程设计说明书 （无线传感器网络）题目: 基于无线传感器网络的智能家居系统设计院 系： 计算机科学与工程学院专业班级： 物联网工程13-2班 学 号： 2013303062 学生姓名： 指导教师： 2015年10月12日摘 要随着电子信息技术和计算机网络技术的发展，实现家庭信息化、网络化是当今智能家居系统发展的新趋势智能家居系统能够为人类提供更加轻松、有序、高效的现代化生活方式，是未来居住模式的必然发展趋势因此，智能家居系统逐渐成为一个新兴的研究领域本次设计对智能家居网络特点通过对智能家居网络分析、对比和研究，采用星状网络组建智能家居网络，对智能家居网络进行了设计与实现利用CC2430的ZigBee模块与各种传感器设计了一种低成本、高灵活性、通用的ZigBee无线智能家居网络控制，并最后完成了实现主要内容如下：采用Zigbee技术，构建无线传感器网络，研究无线传感器网络的通信机理以及设计微处理器控制模块，通信模块、检测模块等硬件关键词：ZigBee；智能家居；无线网络；CC2430目 录摘 要 21 绪论 41.1 智能家居简介 41.2 智能家居系统组成 41.3 智能家居系统的起源和发展 51.4 智能家居系统的国内外发展新趋势 62 概要设计 82.1 无线网络技术 82.1.2 ZigBee技术简介 92.2 课题研究的目的和意义 103 详细设计 113.1 系统设计总体方案 113.2 设计方案的总体分析 134 硬件设计 174.1 红外检测模块 174.2 光照检测模块 204.3 温度检测模块 224.4 电源管理模块 234.5 电器控制模块 255 总结与体会 27参考文献 281 绪论1.1 智能家居简介智能家居是以住宅为平台，利用综合布线技术、网络通信技术、智能家居-系统设计方案安全防范技术、自动控制技术、音视频技术将家居生活有关的设施集成，构建高效的住宅设施与家庭日程事务的管理系统，提升家居安全性、便利性、舒适性、艺术性，并实现环保节能的居住环境。
智能家居是一个居住环境，是以住宅为平台安装有智能家居系统的居住环境，实施智能家居系统的过程就称为智能家居集成由于智能家居采用的技术标准与协议的不同，大多数智能家居系统都采用综合布线方式，但少数系统可能并不采用综合布线技术，不论哪一种情况，都一定有对应的网络通信技术来完成所需的信号传输任务，因此网络通信技术是智能家居集成中关键的技术之一安全防范技术是智能家居系统中必不可少的技术，在小区及户内可视对讲、家庭监控、家庭防盗报警、与家庭有关的小区一卡通等领域都有广泛应用自动控制技术是智能家居系统中必不可少的技术，广泛应用在智能家居控制中心、家居设备自动控制模块中，对于家庭能源的科学管理、家庭设备的日程管理都有十分重要的作用音视频技术是实现家庭环境舒适性、艺术性的重要技术，体现在音视频集中分配、背景音乐、家庭影院等方面，已经引起了许多国家学术界和工业界的高度重视，被认为是对21世界产生巨大影响力的技术之一通俗地说，它是融合了自动化控制系统、计算机网络系统和网络通讯技术于一体的网络化智能化的家居控制系统智能家居将让用户有更方便的手段来管理家庭设备，比如，通过家触摸屏、无线遥控器、、互联网或者语音识别控制家用设备，更可以执行场景操作，使多个设备形成联动；另一方面，智能家居内的各种设备相互间可以通讯，不需要用户指挥也能根据不同的状态互动运行，从而给用户带来最大程度的高效、便利、舒适与安全。
1.2 智能家居系统组成智能家居系统包含的主要子系统有：家居布线系统、家庭网络系统、智能家居（中央）控制管理系统、家居照明控制系统、家庭安防系统、背景音乐系统（如TVC平板音响）、家庭影院与、多媒体系统、家庭环境控制系统等八大系统其中，智能家居（中央）控制管理系统、家居照明控制系统、家庭安防系统是必备系统，家居布线系统、家庭网络系统、背景音乐系统、家庭影院与多媒体系统、家庭环境控制系统为可选系统在智能家居环境的认定上，只有完整地安装了所有的必备系统，并且至少选装了一种及以上的可选系统的智能家居才能称为智能家居1)家居布线系统对于一个智能住宅需要有一个能支持语音、数据、多媒体、家庭自动化、保安等多种应用的布线系统，这个系统也就是智能化住宅布线系统2)家庭安防系统家庭安防系统包括如下几个方面的内容：门磁开关、紧急求助、烟雾检测报警、燃气泄露报警、碎玻探测报警、红外微波探测报警等1.3 智能家居系统的起源和发展20世纪80年代初，随着大量采用电子技术的家用电器面市，住宅电子化（HE，Home Electronics）出现80年代中期，将家用电器、通信设备与安保防灾设备各自独立的功能综合为 一体后，形成了住宅自动化概念（HA，Home Automation ）。
80年代末，由于通信与信息技术的发展，出现了对住宅中各种通信、家电、安保设备通过总线技术进行监视、控制与管理的商用系统，这在美国称为 Smart Home，也就是现在智能家居的原型智能家居概念的起源甚早，但一直未有具体的建筑案例出现，直到1984年美国联合科技公司（United Techno1ogies Building System）将建筑设备信息化、整合化概念应用于美国康乃迪克州（Conneticut)哈特佛市（Hartford）的CityPlaceBuilding时，才出现了首栋的“智能型建筑”,从此也揭开了全世界争相建造智能家居的序幕1979年，美国的斯坦福研究所提出了将家电及电气设备的控制线集成在一起的家庭总线（HOMEBUS），并成立了相应的研究会进行研究，1983年美国电子工业协会组织专门机构开始制定家庭电气设计标准，并于1988年编制了第一个适用于家庭住宅的电气设计标准，即：《家庭自动化系统与通讯标准》，也有称之为家庭总线系统标准(HBS，Home Bus System)在其制定的设计规范与标准中，智能住宅的电气设计要求必须满足以下三个条件，即： (1)具有家庭总线系统； (2)通过家庭总线系统提供各种服务功能； (3)能和住宅以外的外部世界相连接。
物联传感技术是全球第一个利用物联网来控制灯饰及电子电器产品（我们现在通称为ZigBee产品），并将其作为智能家居主流产品走向了商业化ZigBee最初预计的应用领域主要包括消费电子、能源管理、卫生保健、家庭自动化、建筑自动化和工业自动化随着物联网的兴起，ZigBee又获得了新的应用机会物联网的网络边缘应用最多的就是传感器或控制单元，这些是构成物联网的最基础最核心最广泛的单元细胞，而ZigBee能够在数千个微小的传感传动单元之间相互协调实现通信，并且这些单元只需要很少的能量，以接力的方式通过无线电波将数据从一个网络节点传到另一个节点，所以它的通信效率非常高这种技术低功耗、抗干扰、高可靠、易组网、易扩容，易使用，易维护、便于快速大规模部署等特点顺应了物联网发展的要求和趋势目前来看，物联网和ZigBee技术在智能家居、工业监测和健康保健等方面的应用有很大的融合性1.4 智能家居系统的国内外发展新趋势随着智能家居的迅猛发展，越来越多的家居开始引进智能化系统和设备智能化系统涵盖的内容也从单纯的方式向多种方式相结合的方向发展但较之于欧美发达国家，我国的我国智能家居系统起步稍晚，所以目前市场主流的产品（系统）还无法很好地解决产品本身与市场需求的矛盾，使得智能家居市场的僵冰还没有被完全打破，所以很大程度上阻碍了智能家居产业的发展。
在此情形之下，从产品（系统）的技术角度上看什么才是解决这个难题的方法？据市场调研显示，只有智能家居交互平台才是最好的手段之一智能家居交互平台是一个具有交互能力平台，并且通过平台能够把各种不同的系统、协议、信息、内容、控制在不同的子系统中进行交互、交换它具有如下特点：(1)每个子系统都可以脱离交互平台独立运行智能家居交互平台中，各个子系统在脱离交互平台时能够独立运行，如果楼寓对讲、家庭报警、各种电器控制、门禁、家庭娱乐等等个子系统在交互平台管理下运行，平台能采集各子系统的运行数据，系统的联动2)不同品牌的产品、不同的控制传输协议能通过这个平台进行交互由于有了交互平台，不同子系统在交户平台的统一管理下，可以协同工作和运行数据额交换、共享，给用户最大限度的选择权，充分体现智能家居的个性化同时，它还具有网关的功能，通过交互平台，能与广域网连接，实现远程控制、远程管理具有多种主流的控制接口，如RS485、RS232、TCP、IP等，同时可以扩充添加国内外流行的控制接口，如EIB、lonwork、CE-bus、Canbus，以及无线网络如：WiFi、GPRS、蓝牙等根据客户及市场的变化不断增加各种总线、系统的驱动软件和硬件接口，丰富多样的通讯、控制接口，为子系统的多样选择提供的基础保障，智能家居有了最大限度包容性，用户有了更大的选择余地。
3)智能终端（触摸屏）仅做为各子系统的显示、操作界面整个系统在平台的控制、管理下运行，智能终端（触摸屏）仅做为各子系统的显示、操作界面，多智能终端配置容易可行同时，可以记录各子系统的运行数据、为系统运行优化、自学习提供依据交互平台，平台可以记录存储各系统的运行数据，对系统的运行可以提供有效的历史数据，同时可以根据历史的运行数据，总结出主人的使用习惯和某种规律，让系统能够自学习4)控制软件可编程（DIY），提供信息服务此系统方便用户改变控制逻辑、控制方式、操作界面，用户的控制逻辑、操作界面可以自定义、可以DIY在现代的智能家居系统中，信息服务是非常重要的不可或缺的部分，有了信息服务，它给智能家居更多的“智慧”、给我们的生活提供更多的信息和资讯、给智能家居赋予更生动的生命，它是智能家居更高的境界信息服务内容包括：健康、烹饪、交通信息、生活常识、婴幼儿哺育、儿童教育、日常购物、社区信息、家居控制专家等等，智能家居已不仅仅是面向控制的系统而是信息服务与控制有机结合的系统5)多种控制手段在日常家居生活中，为了使我们对家庭的控制系统能随时掌控、需要的信息随时获取，操作终端的形式非常重要，多种形式的智能操作终端是必不可少如：智能遥控器、移动触摸屏、电脑、、PDA等。
智能家居控制器可以为系统提供智能控制方案，使住户的控制更便捷，更高效，更能为家庭的日常活动节约不必要的能耗随着科技的提高，经济的发展，人们的物质生活水平的提高，对家居环境的要求也越来越高，作为家居智能化的核心部分——智能家居控制系统也越发显得重要 2 概要设计2.1 无线网络技术所谓无线网络，既包括允许用户建立远距离无线连接的全球语音和数据网络，也包括为近距离无线连接进行优化的红外线技术及射频技术，与有线网络的用途十分类似，最大的不同在于传输媒介的不同，利用无线电技术取代网线，可以和有线网络互为备份[6]无线技术也分不同种类，通常以产生无线信号的方式来区分，目前主要的方式有调频无线技术、红外无线技术和蓝牙无线技术三种，其成本和特点也不尽相同广泛应用于音响键鼠等各项内容，有很好的发展前景2.1.1 无线网络的标准常见标准有以下几种： IEEE 802.11a ：使用5GHz频段，传输速度54Mbps，与802.11b不兼容IEEE 802.11b ：使用2.4GHz频段，传输速度11Mbps IEEE 802.11g ：使用2.4GHz频段，传。
