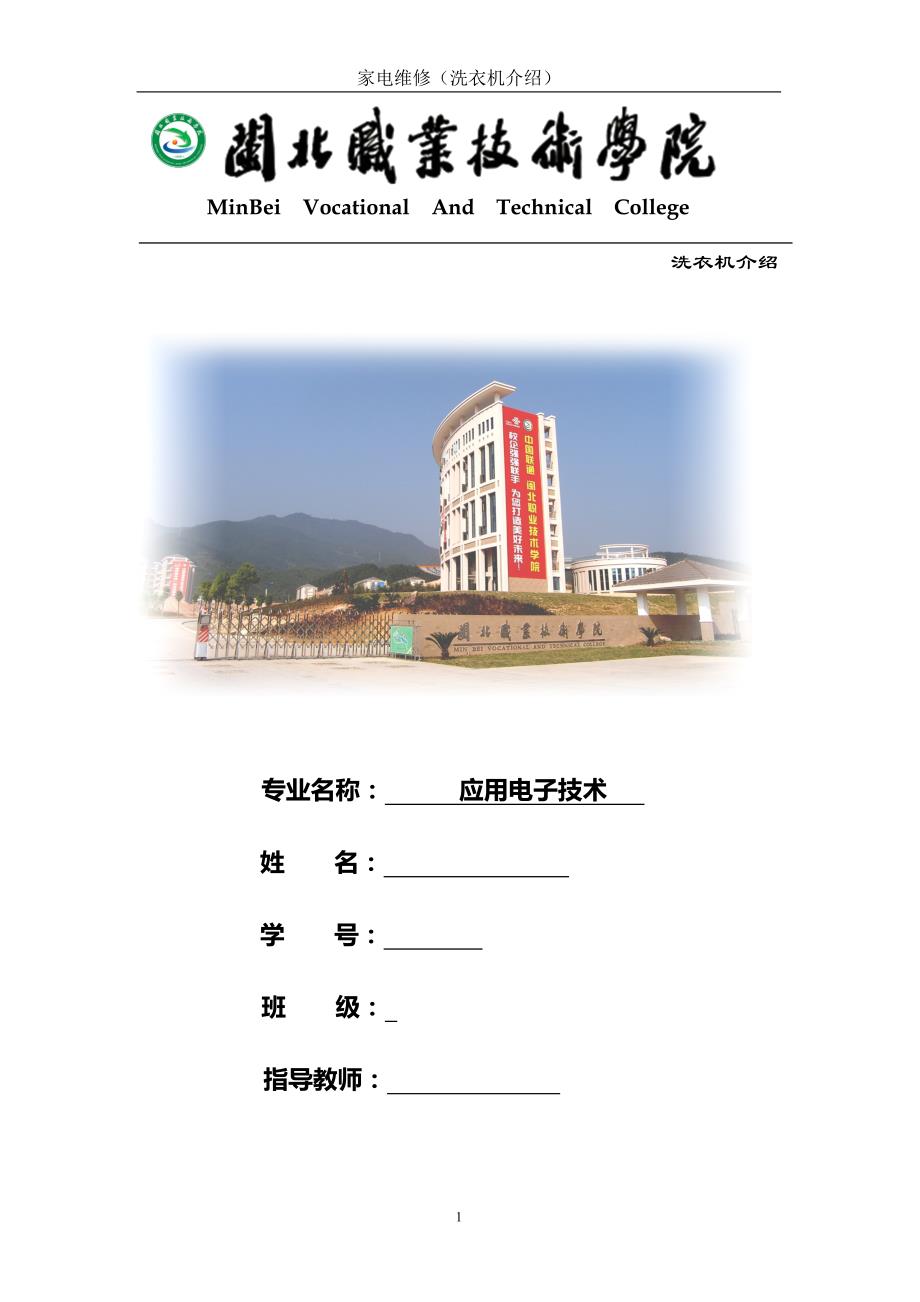

家电维修（洗衣机介绍）MinBei Vocational And Technical College洗衣机介绍专业名称： 应用电子技术 姓 名： 学 号： 班 级： 指导教师： 20洗衣机介绍一、全自动洗衣机的概述全自动洗衣机可以完成洗涤、漂洗及脱水过程的自动转换，通常采用套桶方式，即将离心桶（内桶）和盛水桶（外桶）同轴地套在一起，故又称为套桶式洗衣机全自动洗衣机在程控器的控制下自动完成洗衣的全过程洗涤时，程控器将进水阀打开至水位达到设定值，电动机带动波轮旋转，使水及衣物完成洗涤或漂洗过程；排水时，程控器打开排水阀，将洗涤液或水排出；脱水时，程控器仍将排水阀打开，并使离合器动作，完成机械转换，电动机带动离心桶高速旋转，完成脱水过程二、洗衣机类型1.分类（1）欧洲式又称“滚桶式”或“鼓式”，可再细分为“前揭式”及“顶揭式”，多为全自动机种前揭式：顾名思义，前揭式洗衣机机门是开在机身前面，而且多为透明，可以直接看到洗衣桶内的情形顶揭式：顶揭式洗衣机机门是开在机身上面，但鲜有透明机门的型号，但两种机的洗衣原理一样。
另外，欧洲式还分为有干衣和无干衣功能的的形号，但基本上全部具脱水功能2）美国式又称“搅拌式”、“搅拌柱式”又或“搅拌棒式”，为历史最久的一种电动洗衣机，多为全自动机，可再分为附有干衣机、和没有干衣机的所有近代的美式洗衣机都已经有自动脱水功能，不需要另外逐件衣物放到像两支碾面粉的棒子叠在一起的电动脱水器，把衣服碾干，另外，洗衣棒还可分为“单节式”和“双节式”，洗衣效果各有不同，但双节式的型号价钱通常比较高3）日本式又称“叶轮式”或“波轮式”，可再细分为“单槽式”和“双槽式” 单槽式：基本上单槽式洗衣机是由美国式洗衣机沿袭改良而成，大多为全自动微电脑控制双槽式：双槽式洗衣机多为半自动机，将洗衣和脱水的部份分开，每次洗完衣，都要人手将衣物搬到脱水，虽然麻烦，但由于价格廉而，所以至今仍有生产2.按结构分类（1）波轮式洗衣特点：微电脑控制洗衣甩干功能、省时省力缺点：耗电、耗水、衣物易缠绕、清洁性不佳适合洗涤衣物：除需要特别洗涤之外的所有衣物波轮式洗衣机流行于日本、中国、东南亚等地2）滚筒式洗衣机 洗衣特点：微电脑控制所有功能、衣物无缠绕最不会损耗衣物的方式 缺点：耗时，时间一般控制在一小时左右，而老式的滚筒洗衣机一旦关上门，洗衣过程中无法打开，添加衣物不方便。
但现在有中途添衣功能，就解决了这个问题 适合洗涤衣物：羊毛、羊绒以及丝绸、纯毛类织物 流行于欧洲、南美等主要穿毛、绵为主的地区，几乎100%的家庭使用的都是滚筒洗衣机 滚筒洗衣机优点： 全面的洗涤能力鹤立鸡群因为衣物在洗涤过程中不缠绕、洗涤均匀、磨损小，所以就连羊绒、羊毛、真丝衣物也能在机内洗涤，做到真正的全面洗涤性能可以利用加热激活洗衣粉中的活性酶，充分发挥出洗衣粉的去污效能由于用水量较小，可以在桶内形成高浓度洗衣液，在节水的情况下带来理想的洗衣效果3）搅拌式洗衣机 洗衣特点：衣物洁净力最强，省洗衣粉缺点：喜欢缠绕相比前两种方式损坏性加大，噪音最大适合洗涤衣物：除需要特别洗涤之外的所有衣物三、洗衣机结构组成（全自动波轮式）波轮式全自动洗衣机的结构如下：波轮式全自动洗衣机的结构实 物 名 称实 物 图波轮式全自动洗衣机外部结构进水阀上盖控制盘箱体掀开上盖后洗衣机内部结构上盖部件内盖部件洗衣粉盒内桶线屑过滤器控制盘续表 实 物 名 称实 物 图拆去洗衣桶大框后洗衣机内、外桶及波轮结构箱体内桶波轮线屑过滤器外桶拆去外框后传动系统、排水系统结构电动机配重排水电磁阀离合器排水部件外桶 四、洗衣机工作原理（全自动波轮式）1．波轮式全自动洗衣机的电路原理全自动洗衣机依据程控器的种类可分为微计算机式程控器全自动洗衣机和机电式程控器全自动洗衣机两种，如图所示。
（1）机电式程控器 （2）微计算机式程控器常见程控器微计算机式程控器全自动洗衣机是由CPU芯片发出各种指令，利用电磁铁或晶闸管控制电器执行部件运行的机电式程控器全自动洗衣机是通过程控器内的各个触点分别接通和断开，来接通和断开线路控制电气部件运行的无论哪一类型的电气控制系统，它们控制的对象都是一样的，即进水电磁阀、排水电磁阀和电动机；它们的检测机构也是一样的，即盖（安全）开关和水位（压力）开关全自动洗衣机控制系统方框图如图所示，电路简图如图所示全自动洗衣机控制系统方框图 全自动洗衣机电路简图电路工作原理如表所示： 电路工作原理操作步骤方 式电路相应工作情况第一步打开洗衣机桶盖，放入衣物，用专用软管连接水龙头和进水阀，打开水龙头因桶盖打开，桶盖安全保护开关处于断开状态，同时因为按动ON/OFF电源开关，洗衣程序没有启动，即使通电整机也无法工作第二步插上电源，按动ON/OFF电源开关，选择洗衣方式及水位位置选择开关，并按动启动/暂停开关，合上桶盖插上电源后，CPU开始工作，按动ON/OFF开关后，面板上的相应指示灯点亮，按动面板上的开关选择合适的洗衣程序，并选择合适的水位，按动启动/暂停开关后，CPU内置的程序启动，进水电磁阀线圈得电，开始进水第三步进水电磁阀工作，开始进水此时CPU相应的引脚输出控制电压，触发晶闸管V1，进水阀HV线圈得电，电磁阀打开第四步进水水位达到预定水位，停止进水，开始洗涤衣物水位到达预定水位高度，水位开关断开，CPU进水阀控制脚停止输出控制电压，晶闸管V1截止，进水阀线圈断电，电磁阀关断，停止进水。
同时相应电动机控制引脚输出控制电压，使晶闸管V3导通，V3、V4均截止，V4导通，V3、V4均截止，从而洗涤电动机M1反复正转，停止，反转同时时间显示屏上的时间开始倒计时第五步洗涤时间到，开始排水预定洗涤时间到，CPU电动机控制引脚停止输出控制电压，晶闸管V3、V4截止，电动机停止转动同时CPU排水控制引脚输出排水指令，晶闸管V2的栅极得电，V2导通，牵引器电动机得电旋转，拉动排水阀，开始排水第六步排水结束，开始脱水当水桶内的水排完后，水位开关闭合，CPU的电动机控制引脚输出持续信号，晶闸管V3持续导通，洗涤电动机M1开始正向持续旋转，通过离合器的作用，脱水内桶高速旋转开始脱水，同时牵引器M2继续通电，排水阀持续排水第七步二次进水后，开始漂洗当预定脱水时间到后，CPU停止输出电动机控制信号和排水信号，晶闸管V2、V3截止，电动机M1和M2相继失电，停止转动，排水阀关闭，同时在刹车的作用下电动机、内桶立即停止转动，同时CPU发出进水控制信号，进水电磁阀工作，开始二次进水进水停止后，CPU启动漂洗程序，洗涤电动机反复正反转第八步二次脱水过程预定时间到后，CPU输出排水信号，排水电磁阀得电，开始排水，重复第五、第六步的工作。
第九步三次进水，二次漂洗，再脱水重复第七、第八步，脱水时间加长第十步最后脱水结束后，蜂鸣器提醒洗衣结束最后一次脱水后，工作时间归零，排水阀线圈、牵引器电动机、洗涤电动机断电，同时CPU发出指令，使蜂鸣器得电鸣叫，提醒拿取衣物，洗衣全过程结束2．离合器的工作原理 离合器是波轮式全自动洗衣机的关键部件，它主要的作用是在电动机启动后，通过三角皮带传动作用，将电动机的动力传递到离合器上，离合器就可实现洗涤和漂洗时的低速旋转和脱水时的高速旋转，并执行脱水结束时的刹车制动的动作减速离合器的动作受排水电磁铁的控制，有洗涤和脱水两种状态洗涤时，电动机运转，通过减速离合器，降低转速带动波轮间歇正反转，进行洗涤，此时洗涤脱水桶不转动；脱水时，电动机运转，通过离合器，不减速（即高速）带动洗涤脱水桶顺时针方向（从洗衣机上方向下看，下同）运转，进行脱水，此时波轮也随着洗涤脱水桶一起运转目前波轮全自动洗衣机通常使用减速离合器，减速离合器的的结构如图所示，它主要由波轮轴、脱水轴、扭簧、刹车带、拨叉、离合杆、棘轮、棘爪、离合套、外套轴以及齿轮轴等组成 离合器外部结构图 离合器内部结构图减速离合器的工作原理如下：拨叉是一个杠杆联动控制机构。
拨叉的头部装有棘爪，拨叉的动作由排水电磁铁的动铁芯所控制脱水轴又称上离合轴，与洗衣机内桶相连波轮轴用于与波轮相连刹车带用于抱紧外套轴（又称离合轴）行星齿轮减速机构在刹车盘内，行星齿轮机构只降低转速，不改变转动方向洗涤期间：排水电磁阀断电关闭拨叉上的棘爪将棘轮拨过一个角度，抱簧松开，离合套和脱水轴脱离；拨叉的另一端控制刹车带使之抱紧刹车盘当电动机带动离合器带轮旋转时，带轮只带动洗涤轴，使波轮旋转（双相间歇换向）；而脱水轴被刹车带抱紧，再加上脱水轴扭簧的控制，脱水轴不能被电动机带动脱水期间：排水电磁阀通电开启拨叉被拨过一个角度，棘爪和棘轮脱离接触，抱簧将离合套和脱水轴抱住，使之连成一体产生联动同时，离合器顶开螺钉推开摆动板，刹车带被松开，刹车盘不再被抱紧即当电动机带动离合器皮带轮旋转时，皮带轮带动离合器脱水轴做顺时针方向旋转3．进水电磁阀的工作原理进水电磁阀的作用主要为控制自来水进水，为洗衣机提供适量的洗涤、漂洗用水进水电磁阀实物图和结构图如图所示进水电磁阀的开关主要由阀内的线圈控制动铁芯来完成如果线圈不通电，这时打开自来水龙头，水不会流入洗衣机；当线圈通电后，阀被打开，自来水通畅地流入洗衣机。
实物图 结构图 进水电磁阀实物图和结构图进水电磁阀基本结构主要由一个螺管电磁铁和橡胶阀构成其工作原理是，电磁铁线圈通电后，形成磁场，吸引铁质阀芯上移，离开膜片，水流导通电磁铁线圈失电后，在复位弹簧及重力作用下，阀芯下沉压紧膜片堵住水道，停止向洗衣机内注水进水电磁阀的进水口一般有一个过滤网，以防污垢堵塞进水电磁阀橡胶阀4．水位开关控制原理水位开关又叫做水位压力开关、水位传感器、水位控制器，它是利用洗衣桶内水位高低潮产生的压力来控制触点开关的通断，结构如图所示水位开关用塑料软管与盛水桶下侧的储气室口相连接当向盛水桶内注水时，随着水位的升高，储气室的空气被压缩，并由塑料软管将压力传至水位开关随着气压逐渐升高，水位压力开关内的膜片变形并推动动触点与常闭触点分离，常闭触点与公共触点迅速断开，常开触点与公共触点闭合，从而将水位已达到设定值的信号送至程控器或将连接进水阀电磁线圈的电路断开，停止进水当洗衣机排水时，随着盛水桶水位的下降，储气室及塑料软管内的压力逐渐减小，当气体压力小于弹簧的弹性恢复力时，常开触点与公共触点迅速断开，常闭触点与公共触点闭合，恢复到待检测状态旋转水位开关的旋钮选择水位，就是旋转凸轮，通过改变压力开关凸轮的位置可改变恢复弹簧的弹性力，进而改变橡胶膜片变形所需气体的压力，改变水位的设定值。
水位开关五、洗衣机规格及型号（全自动波轮式）六、洗衣机常见故障及修复故障现象进水完毕后，波轮不转动故障分析引起波轮式全自动洗衣机洗涤不工作故障的原因可能有机械。
