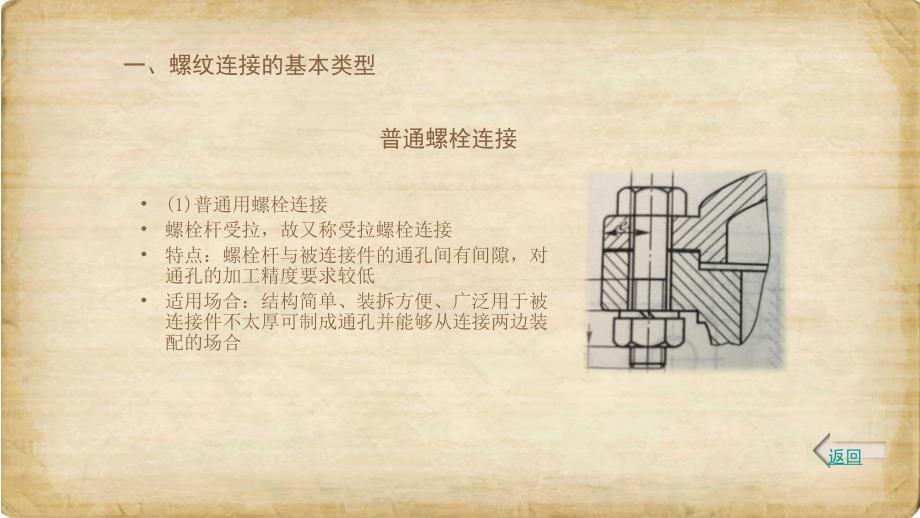

•(1)普通用螺栓连接 •螺栓杆受拉，故又称受拉螺栓连接 •特点：螺栓杆与被连接件的通孔间有间隙，对 通孔的加工精度要求较低 •适用场合：结构简单、装拆方便、广泛用于被 连接件不太厚可制成通孔并能够从连接两边装 配的场合 普通螺栓连接 一、螺纹连接的基本类型 返回 •(2)铰制孔用螺栓连接 •栓杆受剪，又称受剪螺栓连接 •特点：螺栓杆与通孔采用基孔制过渡配合，无 间隙，对通孔的加工精度要求较高 •适用场合：适于需使用螺栓杆承受横向载荷或 需要精确固定被连接件之间相对位置的场合 铰制孔用螺栓连接 一、螺栓连接的基本类型 返回 (3)双头螺柱连接 •特点：将双头螺柱一端旋紧在一个被连接 件的螺纹孔中，另一端穿过另一个被连接件 的通孔与螺母旋合形成双头螺柱连接 一、螺栓连接的基本类型 双头螺柱连接 返回 (4)螺钉连接 特点：将螺钉穿过一个被连接的通孔，旋入 另一个被连接件的螺纹孔中形成螺钉连 接 适用场合：常用于被连接件之一太厚不便于 加工通孔、结构限制不能使用螺栓的场 合，螺钉连接简单紧凑，外露表面平整 应注意，螺钉连接不宜常拆装 一、螺栓连接的基本类型 螺钉连接 返回 (5)紧定螺钉连接 •将紧定螺钉旋入一个零件的螺纹孔中，其 末端顶紧另一个零件的表面或凹坑，以固 定两零件的相对位置。
•紧定螺钉通常较短，全长加工有螺纹，只 能传递不大的力和扭矩，多用于实现两零 件相对位置的固定 •紧定螺钉的头部和末端具有多种形状 一、螺栓连接的基本类型 紧定螺钉连接 返回 对于一般连接用的钢之螺栓连接的预紧力F0，推荐按下列关系确定： 碳素钢螺栓 F0 ≤（0.6~0.7）σsA1 合金钢螺栓 F0≤（0.5~0.6）σsA1 式中： σs－螺栓材料的屈服极限，单位为MPa； A1－螺栓危险截面的面积，单位为mm²，A1≈¼πd1²； 返回 测力矩扳手原理 图 测力矩扳手实物照片 测力矩扳手的工作原理是根据扳手上的弹性元件1，在拧紧力的作用下产生的弹性变 形来指示拧紧力矩的大小为了便于计量，可将指示刻度2直接以力矩值标出 返回 卡盘圆柱销弹簧螺钉 定力矩扳手的工作原理是当拧紧力矩超过规定值时，弹簧被压缩，扳手卡盘与 圆柱销之间打滑，如果继续转动手柄，卡盘即不再转动拧紧力矩的大小可利用螺 钉调整弹簧压紧力来加以控制 返回 §5-2 螺纹连接的类型和标准件连接 普通螺栓连接铰制孔用螺栓连接 双头螺柱连接螺钉连接紧定螺钉连接 ＊ 预紧力 : 大多数螺纹连接在装配时都需要拧紧，使之在承受工作载荷之前，预先受到力的作用，这个预加 作用力称为预紧力。
＊ 预紧的目的: 增强连接的可靠性和紧密性，以防止受载后被连接件间出现缝隙或发生相对移动 ＊ 预紧力的确定原则： 拧紧后螺纹连接件的预紧应力不得超过其材料的屈服极限σs的80% ＊ 预紧力的控制： 利用控制拧紧力矩的方法来控制预紧力大小，通常可采用测力矩扳手或定力距扳手，对于重要的 螺栓连接，也可采用测定螺栓伸长的方法来控制预紧力 §5-3 螺纹连接的预紧 预紧力限制 谢 谢 §5-4 螺纹连接的防松 螺纹连接一般都能满足自锁条件不会自动松脱但在冲击、振动的载荷作用下，或在高温 或温度变化较大的情况下，螺纹连接中的预紧力和摩擦力会逐渐减小或可能瞬时消失，导致连 接失效 自锁螺母防松对顶螺母防松止动垫圈防松 弹簧垫圈防松 开口销与六角螺母防松 串联钢丝防松 对顶螺母防松 返回 弹簧垫圈防松 返回 自锁螺母防松 返回 开口销与六角螺母防松 返回 止动垫圈防松 返回 串联钢丝防松 返回 。
