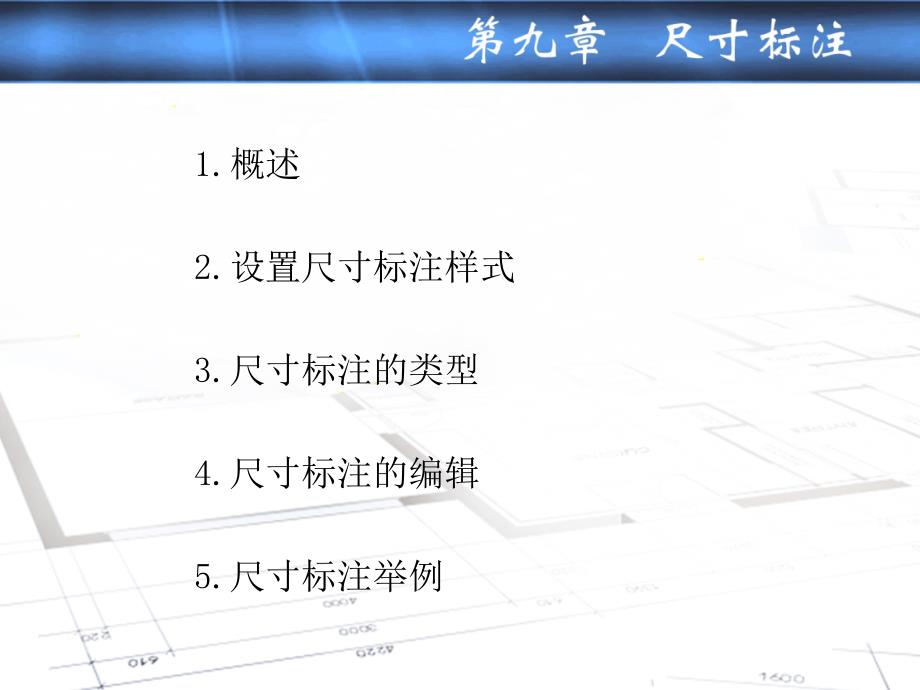

1.概述 2.设置尺寸标注样式 3.尺寸标注的类型 4.尺寸标注的编辑 5.尺寸标注举例,1.概述 (1）尺寸标注的构成及类型 在AutoCAD中，尺寸标注的要素与我国工程图绘制标准类似，是由尺寸线、尺寸界线、尺寸文本以及箭头（也称尺寸标注四要素）构成，如图9-1-1(b)通常它们以特殊的块形式出现，系统将它们作为一个整体来处理 A．尺寸线 尺寸线是两端带有箭头或起止符号的直线段或弧线段，尺寸文本可置于尺寸线的上方或尺寸线的断开处，它表示两个实体间的距离和角度 B．尺寸界线 为了标注清晰起见，尺寸界线将尺寸线引出被标注的实体之外，一般垂直于尺寸线，有时用物体的轮廓线或中心线代替尺寸界线 C．尺寸文本 尺寸文本包括公称尺寸、公差标注(可分为上偏差、下偏差)，还可以将极限偏差作为尺寸文本，在尺寸文本中加入前缀或后缀公称尺寸值通常由系统测量而得，如图9-1-2图9-1-1,图9-1-2,D．箭头 箭头就是尺寸线的起点和终端，系统提供了箭头、斜线、圆点等尺寸线起终端样式，用户也可以自定义样式一般建筑图用斜线，如图9-1-1(a)非建筑图用箭头 AutoCAD提供了6种尺寸标注类型，包括线性尺寸标注、角度尺寸标注、半径尺寸标注、直径尺寸标注、圆心符号以及坐标尺寸标注。
其中线性尺寸标注又包括水平尺寸标注、垂直尺寸标注、指定角度标注、对齐尺寸标注、基线尺寸标注和连续尺寸标注 坐标尺寸标注主要用于标注所指定点的X或Y坐标，该标注的尺寸值沿旁引线放置 (2）尺寸标注样式 尺寸标注的样式是一组尺寸参数设置的有名集合，用于控制尺寸标注的外观形式，如尺寸线间的距离、箭头大小、尺寸文本的放置方式及大小等各类参数这些参数可以在对话框中十分直观地进行修改 在AutoCAD的图形文件中，每个尺寸实体都被作为一个块用户可以用EXPLODE命令对某一个尺寸标注进行操作尺寸标注块被打开以后，用户就可以对其中的各个实体分别进行操作3）尺寸标注的基本过程 一般来讲，用户在对所建立的每个图形进行标注之前，均应经过以下几个基本过程： a.为尺寸标注创建一个独立的层，使之与图形的其他信息分开，便于进行各种操作例如，对图形进行修改时，可以把尺寸标注层关闭或者冻结起来 b.为尺寸文本建立专门的文本字样和大小，以便区别于说明文字的字体和大小 c.将尺寸单位设置为用户希望的计量单位，并将精度取到所希望的最小单位，各种不同类型的图形需要有各种不同的计量单位和长度单位 d.利用“尺寸样式”对话框，将整体比例因子设置为绘制图形时的比例因子。
e.充分利用目标捕捉方式，以便快捷拾取寻找点目标捕捉方式可以快捷、准确地定位到用户所要求进行标注的点上，不会发生偏差 2.设置尺寸标注样式 (1）建立尺寸标注样式 A．命令格式,a.下拉式菜单：[标注→标注样式] b.命令行：命令：DDIM↙ c.工具栏：在默认界面的右上方有一样式工具栏，点击“标注样式” 按钮 B．对话框介绍 执行该命令后，AutoCAD 2007弹出图9-2-1所示的对话框利用该对话框及其子对话框，用户可以形象直观地设置尺寸变量，建立尺寸标注样式下面介绍对话框中主要选项的功能： a.当前标注样式：显示当前使用的尺寸标注样式使用AutoCAD的“acadiso.dwt”图形样板文件，对话框中显示的样式名是“I S O - 2 5”如果使用AutoCAD的“acad.dwt”图形样板文件，对话框中显 示的样式名是“Standard” b.“样式”列表框:显示已设置的图形中的标注样式当前样式蓝底显示，在列表框中单击鼠标右键，弹出快捷菜单，可进行“置为当前”、“重命名”和“删除”等操作，如图9-2-2图9-2-1,图9-2-2,c.“预览”窗口：该窗口显示列表框中选中样式标注的图形效果，“说明”中有对该样式的一些文字说明。
d.“列出”下拉列表：该列表框是设置控制“样式”中显示样式的过滤条件，有两个过滤条件，即显示所有样式、显示正在使用的样式 e.“置为当前”按钮：单击该按钮，则将列表框中选定的标注样式置为当前尺寸标注样式 f.“新建”按钮：建立一个新的尺寸标注样式该功能的操作将在后面详细介绍 g.“修改”按钮：修改已定义的尺寸标注样式 单击该按钮，弹出“修改标注样式”对话框，用以修改在“样式”列表中选中的尺寸标注样式该对话框中的各项内容将在创建新的尺寸标注样式中详细介绍 h.“替代”按钮：覆盖某一尺寸标注样式，即重新创建该尺寸标注样式 i.“比较”按钮：比较两种尺寸标注样式之间的差别单击该按钮，弹出“比较标注样式”对话框，用以比较已定义过的两种尺寸标注样式之间的差别C. 创建新的尺寸标注样式 下面详细介绍如何设置新尺寸标注样式 a.单击图9-2-1中的“新建”按钮，出现如图9-2-3所示的“创建新标注样式”对话框，用户可以在“新样式名”中输入合适的名称；在“基础样式”列表中选择新样式继承参数的老样式名；而“用于” 列表框则确定新样式使用的范围，其中有7个选项，包括所有标注、线性标注、角度标注、半径标注、直径标注、坐标标注和引线和公差。
b.单击图9-2-3中的“继续”按钮，打开图9-2-4所示的“新建标注样式”对话框，该对话框共有六个选项卡，分别用于设置尺寸标注样式的7个方面，即直线、符号和箭头、文字、调整、主单位、换算单位、公差下面一一介绍： (a)“直线”选项卡：设置与尺寸线和尺寸界线有关的样式属性 “线型”下拉列表：该列表框用于显示和确定尺寸线的线型缺省线型为“随块”，单击下拉列表，表中列出了两个逻辑线型和Continuous以及“其他”供用户选择，单击“其他”选项可以加载其他线型，如图9-2-5图9-2-3,图9-2-4,“线宽”下拉列表：该列表框显示和确定尺寸线的线宽，缺省线宽为“随块”，单击下拉列表，表中列出了各种线宽和两个逻辑线宽供用户选择超出标记”选项框：指定当使用倾斜、建筑标记、积分和无标记时，尺寸线超出尺寸界线的距离如图9-2-6所示是将“超出标记”设置为10的效果图9-2-5,图9-2-6,“基线间距”选项框：定义基线标注时尺寸线之间的距离，如图 9-2-7(c) “隐藏”复选框：设置是否显示第一尺寸线和第二尺寸线选中“尺寸线1”复选框则隐藏第一尺寸线，如图 9-2-7(a)；选中“尺寸线2”复选框则不显示第二尺寸线，如图9-2-7(b)。
② 在“尺寸界线”框中： “颜色”、“线型”（就是“尺寸界线1”和 “尺寸界线2” 下拉列表）和“线宽”的意义和“尺寸线”框中的相同 “超出尺寸线”选择框：指定尺寸界线超出尺寸线的距离，如图9-2-8(a) “起点偏移量”选择框：设置尺寸界线的实际起始点和用户定义尺寸界线起始点之间的偏移量，如图9-2-8(a) “固定长度的尺寸界线”复选框：设置尺寸界线的总长度，如图9-2-8(b) “隐藏”复选框：设置是否显示第一和第二尺寸界线选中“尺寸界线1”复选框则隐藏第一尺寸界线；选中“尺寸界线2”复选框则不显示第二尺寸界线，如图9-2-8(c)图9-2-7,图9-2-8,（b）“符号和箭头”选项卡：设置箭头、圆心标记、弧长符号和半径标注折弯的格式和位置，如图9-2-9 ① 在“箭头”框中设置尺寸箭头或引线开头的样式和尺寸 在“第一项”或“第二个”下拉列表中可以设置第一个或第二个尺寸箭头的样式，用户可以使用系统提供的样式，也可以使用自定义的箭头样式如图9-1-1左右两图就是两种不同的箭头样式系统允许第一个和第二个箭头样式可以不同 用户还可以在“引线”下拉列表中选择引线的箭头样式，在“箭头大小”中设置箭头的大小。
② 在“圆心标记”框中： 在该框中用户可以设置“圆心标记”的样式和大小，这主要是针对圆或圆弧而言 ③ 在“弧长符号”框中控制弧长标注中圆弧符号的显示 默认单选“标注文字的前缀”，标注后如图9-2-10(a)单选“标注文字的上方”，标注后如图9-2-10(b)也可选“无”，表示不出现“弧长符号”，如图9-2-10(c)图9-2-9,图9-2-10,④ 在“半径标注折弯”框中控制折弯(Z字型)半 径标注的显示，半径标注折弯通常在圆心点位于页面外时创建折弯角度”确定折弯半径标注中，尺寸线的横向线段的角度，如图9-2-11图9-2-11,(c)“文字”选项卡:设置尺寸文本的格式和位置，如图9-2-12 ① 在“文字外观”框中： “文字样式”下拉列表:设置尺寸文本的样式，单击下拉箭头，列出已设置的文本样式供用户选择，单击旁边的“…”按钮，可以添加新的文字样式 “文字颜色”下拉列表：在这里可以定义标注文 字的颜色 “填充颜色”下拉列表：设置标注中文字背景的颜色，单击下拉箭头，可以选择文字背景的颜色，选择背景颜色后的标注如图9-2-13(a) “文字高度”选择框：定义尺寸文本的字高,默认是2.5 “分数高度比例”选择框：设置相对于标注文字的分数比例，仅当在“主单位”选项卡上选择“分数”作为“单位格式”时，此选项才可用。
在此处输入的值乘以文字高度，可确定标注分数相对于标注文 字的高度 “绘制文字边框”复选框：选中该复选框，标注基准尺寸即在尺寸文本四周加一个矩形框，如图9-2-13(b) ② 在“文字位置”框中：,图9-2-12,图9-2-13,“垂直”下拉列表:控制尺寸文本在垂直方向的位置，单击下拉箭头，弹出下拉列表框供用户选择 其中“置中”表示尺寸文本位于尺寸线中间；“上方”表示尺寸文本位于尺寸线的上方；“外部”表示尺寸文本位于远离尺寸线的位置；“JIS”表示满足JIS标注，JIS即Japanese Industrial Standards，是日本工业标注4种选项的结果如图9-2-14所示，请读者仔细比较其中的区别 “水平”下拉列表：控制尺寸文本在水平方向的位置单击下拉箭头，弹出下拉列表框供用户选择，共有五种选项置中”表示尺寸文本位于尺寸线中间；“第一条尺寸界线”表示尺寸文本靠近第一条尺 寸界线；“第二条尺寸界线”表示尺寸文本靠近第二条尺寸界线；“第一条尺寸界线上方”表示尺寸文本放在第一条尺寸界线上方；“第二条尺寸界线上方”表示尺寸文本放在第二条尺寸界线上方5种结果如 图9-2-15所示，请仔细比较其中的区别。
图9-2-14,图9-2-15,“从尺寸线偏移”选择框：设置当前文字间距 文字间距是指当尺寸线断开以容纳标注文字时标注文字周围的距离，如图9-2-16此值也用作尺寸线段所需的最小长度仅当生成的线段至少与文字间隔同样长时，才会将文字放置在尺寸界线内侧；仅当箭 头、标注文字以及页边距有足够的空间容纳文字间距时，才将尺寸线上方或下方的文字置于内侧 ③ 在“文字对齐”框中设置尺寸文本的放置方向 “水平”单选框:选中该单选框，尺寸文本水平放置 “与尺寸线对齐”单选框：选中该单选框，尺寸文本沿尺寸线方向放置 “ISO标准”单选框：选中该单选框，尺寸文本按ISO标准放置当文字在尺寸界线内时，文字与尺寸线对齐；当文字在尺寸界线外时，文字水平排列 图9-2-17所示为3种不同方式的效果图9-2-16,图9-2-17,(d)“调整”选项卡设置当尺寸界线距离较近时，尺寸文本和箭头的位置，如图9-2-18 ① 在“调整选项”框中定义当尺寸界线距离较近，不能容纳尺寸文本和箭头时，尺寸文本和箭头的布置方式 “文字或箭头（最佳效果）”单选框:选中该单选框，当尺寸界线内不能容纳尺寸文本和箭头时，AutoCAD尽量将其中一个放在尺寸界线内。
“箭头”单选框:选中该单选框，优先考虑将箭头放在尺寸界线内 “文字”单选框：选中该单选框，优先考虑将尺寸文本放在尺寸界线内 “文字和箭头”单选框：选中该单选框，当尺寸界线内不能容纳尺寸文本和箭头时，箭头和尺寸文本都放在尺寸界线之外 “文字始终保持在尺寸界线之内”单选框：选中该单选框，尺寸文本一直放在尺寸界线内 “若不能放在尺寸界线内，则。
