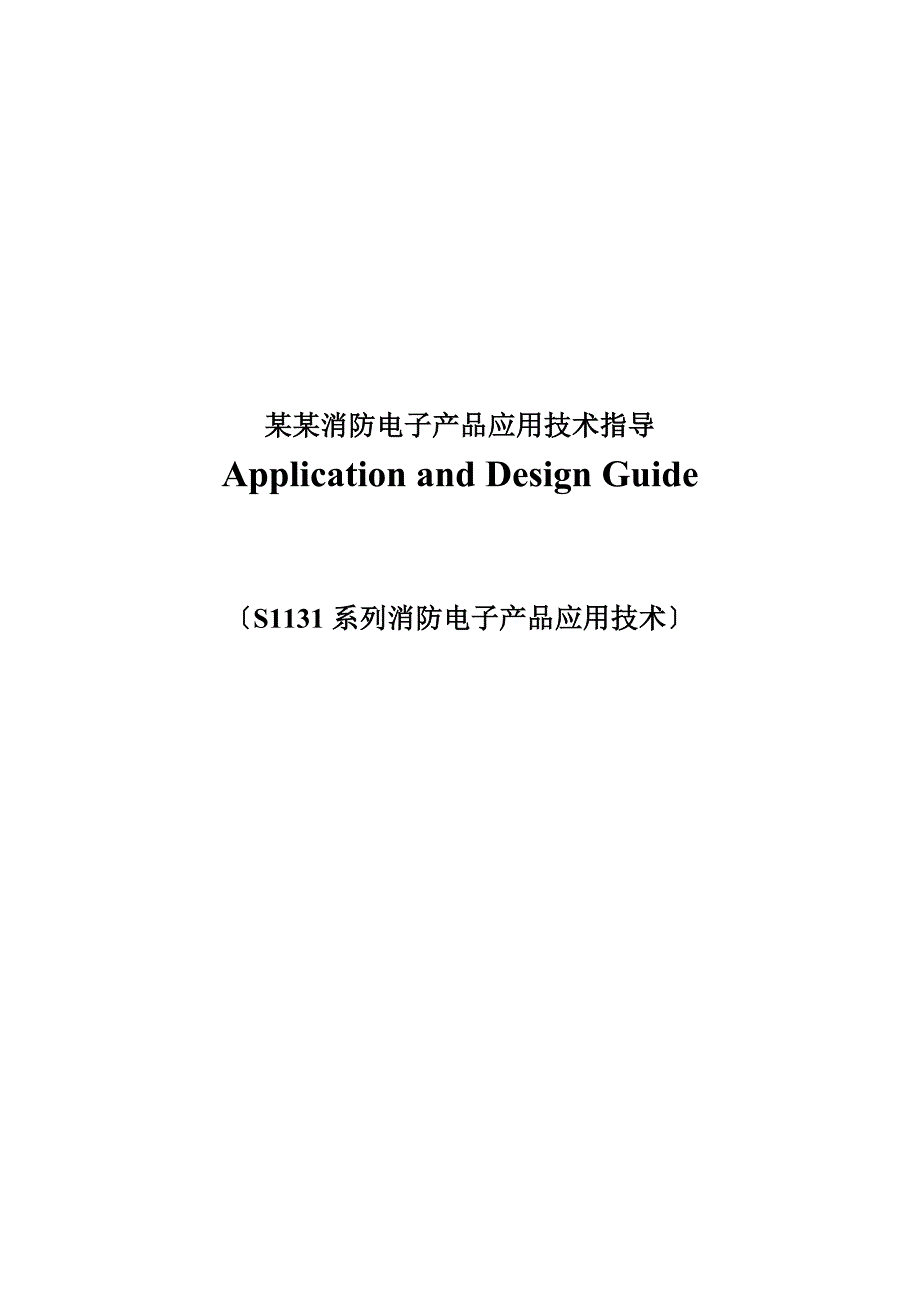

某某消防电子产品应用技术指导Application and Design Guide〔S1131系列消防电子产品应用技术〕 目 录S1131火灾自动报警及联动操纵系统简介 2第一章 现场部件 31. 探测器及底座 32. 输入/输出模块 63. 手动报警按钮 74. 门灯 7第二章 火灾报警操纵器及其功能扩展 81. 操纵器及操作盘 82. 系统操纵器功能扩展 9第三章 辅助系统 131. 消防广播系统 132． 报警设备 153． 消防 系统 174． 辅助安装设备 185． 电源 19第四章 S1131火灾自动报警及联动操纵系统设计参考 201. 物理结构与逻辑结构 202. 设备点数运算 203. 系统容量 214. 总线概念 215. 多线联动 236. 消防广播系统 237. 消防 系统 248. 消防联动操纵设计参考 249. 几种专门情形的应用设计参考 2710、 水流指示器、安全信号阀等现场消防设备使用输入模块或者操纵器的输入端 3011． 电源治理 30附录一、S1131火灾自动报警及联动系统应用实例图 31附录二、S1131火灾探测报警及联动操纵系统图 31 S1131火灾自动报警及联动操纵系统简介北京西门子西伯乐斯电子生产的S11系统消防电子产品，采纳了周密先进的传感及数据处理技术，开创了探测初期火灾技术的新领域。
承袭瑞士西伯乐斯50多年的消防体会，是现代电子技术与运算机技术和现代通讯理论相结合的产物S11系统分为S1131系统和S1151系统，二者既相互独立，又紧密相联当工程需要时能够将两个系统集成到一个系统中，这就构成了S11系统，在功能与质量方面均处于世界领先地位S1131系统与同类产品相比，有专门多突出的特点，要紧表达在：1． AlgoLogic®探测逻辑系统的显著特点是〝AlgoLogic®〞， 术语AlgoLogic®是〝Algorithm〔算法〕〞及〝Signal evaluation Logic〔信号评估逻辑〕〞的缩写它刻划了系统在数据采集、评估、通讯及处理等方面的整体特点AlgoLogic®分布于探测器及火灾操纵器中，它集成了西伯乐斯的体会诀窍及试验测试结果作为系统前所未有的探测与诊断能力的基础2． 分布智能技术探测器及各种现场部件均采纳分布智能技术，预设有特定的算法，可处理接收信息每个探测器的参数可按照所在位置而设定，报警功能全面分散至探测器减少了探测器与操纵器之间传递的信息，进一步提高了系统的可靠性此外还内置诊断式运算及全自动自我测试功能3． 自适应编址具有自适应编址能力，无需手动设置地址，从而没有混淆探测器的危险。
4． 故障自动隔离每个现场部件中均设有短路隔离功能，且探测回路采纳环行两总线，发生短路时，短路点被自动隔开，确保系统完全正常运行；并能报出准确的故障位置，便于修理5． 全中文显示及菜单操作采纳大屏幕液晶显示，实现用户文本和操作提示的完全汉化，可使用标准汉字字库中的所有汉字，事故和操作数据资料自动储备经历多达1,000条，可供随时查阅系统设定不同的操作级别，各级人员都有自己的操作范畴6． 联动方式灵活可靠联动设备可通过总线模块联动，也可通过操纵器以多线形式对重要设备进行联动联动逻辑灵活，可实现规范要求的任何联动逻辑关系7． 应急操作功能系统中操纵器和功能卡均采纳双CPU技术，能够在主CPU故障的情形下保持火灾报警功能，系统可靠性极高应急供电装置能够坚持系统12至24小时，甚至高达72小时的正常运行8． 系统可扩展性单台操纵器最多有12个回路，每回路128个地址总地址容量限制在1,000点，在此范畴内可扩展回路数，方便了工程设计、施工与运行治理还能够进行灭火扩展、输入/输出扩展、网络扩展、火灾显示盘扩展等功能扩展，如搭积木一样方便系统可接入DMS运算机险情治理系统〔即CRT〕系统，实现图形化操作和治理，还能够将本系统的信号提供给其它系统〔如楼宇自控系统等〕，也可将其它系统的信号引入本系统中。
多台操纵器可方便地组成中规模〔1,000—4,000点〕、大规模〔4,000—12,000点〕、超大规模〔12,000—64,000点〕系统，适用于不同应用要求9． 其它系统可通过灭火操纵卡，操纵灭火区中的灭火系统，还可接入线型红外光束感烟探测器，火焰探测器，防爆探测器，空气采样探测系统等专门探测设备以及适配其他公司的探测设备此外，系统拥有一整套用于质量检测、系统安装、调试及修理等方面的设备与工具，全部由西伯乐斯公司研制开发，经多年的实践应用，成效良好第一章现场部件1. 探测器及底座1．1分布智能〔S1131〕系列探测器及底座SO620探测器底座防水封胶 l 探测器底座固定在火灾爱护现场，适用于安装S1131〔分布式智能〕系列探测器：è OP620、HI620、OH620l 探测器安装方向如图中箭头方向OP620分布式光电感烟探测器 l 新型光电感烟结构，对不同类型的火灾烟雾响应一致l 适用于建筑物内部空间的早期火灾探测，应用于火灾产生烟的场合HI620分布式感温探测器 l 周密高性能电子式感温结构，采纳优质的热敏元件猎取准确的报警温度l 适用于建筑物内部空间的火灾探测，专门适用于工作过程可能产生烟、灰尘、排放气体等不能使用其它种类探测器的地点。
OH620分布式复合感烟感温探测器 l 新型光电感烟与电子感温复合结构的多判据探测器，对烟温两种信号进行综合诊断，对不同的火灾响应一致l 适用于建筑物内部空间的早期火灾探测，能用于火灾产生各种烟或/和热的场合及条件较恶劣的场合1．2．非编址系列探测器及底座DB1101A非编址探测器底座l DB1101A用于安装非编址探测器除了底座端子排外，其余与SO620相类似，l 回路检查完后，在最后一只底座上连接一终端电阻 DO1101A非编址感烟探测器l 外型、尺寸、机械结构与编址探测器OP620完全相同l 通过底座DB1101A与S1131系列操纵器中的回路卡E3M080相连或通过MB820接入D-总线中用于大厅类建筑结构，可降低工程造价，节约系统资源DT1101A非编址感温探测器l 外型、尺寸、机械结构与编址探测器HI620完全相同l 通过底座DB1101A与S1131系列操纵器中的回路卡E3M080相连或通过MB820接入探测回路〔D-总线〕中用于大厅类建筑结构，可降低工程造价，节约系统资源OP520非编址感烟探测器 l 安装于SO520非编址探测器底座上l 新型光电感烟结构，对不同类型的火灾烟雾响应一致。
l 用于建筑物内部空间的早期火灾探测，应用于火灾产生烟的场合l 功能布线与DO1101A相同HI520非编址感温探测器 l 安装于SO520非编址探测器底座上l 感温元件采纳进口高精度元件有专门强的抗温度阻碍的能力：排除了环境温度的阻碍l 用于建筑物内部空间的早期火灾探测，专门可用于工作过程产生烟、灰尘、排放气体等不能使用其它种类探测器的地点l 功能布线与DT1101A相同1．3．专门探测器DO1101A-EX光电感烟探测器(防爆)l 外型、尺寸、机械结构与OP620光电感烟探测器相同l 用于建筑物内部防爆区的早期火灾探测用于火灾产生烟〔包括黑烟〕的场合安装在底座DB1101A上，通过底座、防爆隔离栅〔SB2/SB3〕与S1131系列操纵器中非编址回路卡E3M080相连或通过MB820接入编址/非编址探测回路中l 使用气溶胶进行功能试验DT1101A-EX感温探测器(防爆)l 外型、尺寸、机械结构与HI620感温探测器相同l 用于建筑物内部防爆区的火灾探测，专门可用于工作过程产生烟、灰尘、排放气体以及火灾突然发生等不能使用其它种类探测器的地点l 安装和接入方法同DO1101A-EX 。
l 功能试验时，使用暖水袋DLO1191线型红外感烟探测器 l DLO1191线性感烟探测器是应用于如下环境最理想的探测器：— 大型储存室和生产车间；复杂屋顶结构的场所和宝贵的历史建筑；装满杂物的院子；带正厅的建筑物；接待大厅等l DLO1191线型感烟探测器的光发射器和接收器集成在一起，另有反射器安装于对面布线简单，利于调试l 由微处理器处理操纵信号，具有模糊操纵特点，对不同的火灾烟响应一致l 对周围环境的阻碍自动数字补偿，具有自检功能；对外部光线抗干扰能力强l 最大爱护宽度达15米〔与安装高度有关〕l 两总线，易于安装，校正和调试l 最新技术EMC〔探测器能够安装在不同的环境中〕l 爱护距离从5米到100米根椐爱护距离不同，应选用不同的反射器件，距离太近时应选用减光过滤器，室外或有阳光干扰时应加装阳光过滤器距离〔米〕5-3030-5050-6520-1005-87-10室外反射器DLR1193〔10×10cm〕DLR1192〔20×20cm〕DLR1192DLR1191(三棱镜〕DLF1191-AB(减光器)DLF1191-AADLF1191-AC〔阳光过滤器〕数量1141111DF1192/DF1191/DF1101EX红外火焰探测器 l 适用于探测可燃液体、可燃气体产生的无烟火警以及含碳物质，如木材、塑料、瓦斯、石油产品等产生的有烟明火；l DF1192 、DF1101EX探测器可室内或户外应用；DF1191只能在室内应用；l DF1192红外火焰探测器带有三个传感器：— 两个传感器对不同波长〔4…4.8mm及5.1…6mm〕的光进行探测；— 第3个传感器用于增强对日光〔0.7…1.1mm〕的抗干扰能力。
l DF1191红外火焰探测器只带一个传感器，性能价格比高l DF1101EX为防爆型红外火焰探测器，应用于防爆隔离区l 专门的模糊算法及最新谐波分析功能和针对性应用算法，使其具有专门强的抗误报能力l 对电磁干扰、日光及热辐射、潮湿和腐蚀有专门强的抗击能力l 两总线安装l 视角范畴广〔最小90°〕；适用的工作温度范畴广〔-35℃…+70℃〕2. 输入/输出模块DC1131-AA〔替代原EB620A〕输入模块 l 用于连接第三方消防报警设备触点或非编址手动报警按钮触点等一样接收常开触点信号，专门情形下也可选择常闭触点信号作为输入信号DC1134-AA〔替代原AB620A〕输出模块l 外型与尺寸同DC1131-AAl 用来操纵消防广播、空调、事故照明、非消防电源切断、疏散指示灯等不需要返回设备动作信号的现场设备触点负载为AC/DC 30V/1A，不能直截了当操纵强电，假如需要必须增加中间继电器DC1136-AA 〔替代原CB620A〕输出输入模块l 外型与尺寸同DC1131-AAl 用来操纵消防泵、喷淋泵、卷帘门、防火门、各种风机、排烟阀、电梯迫降等需要返回设。
