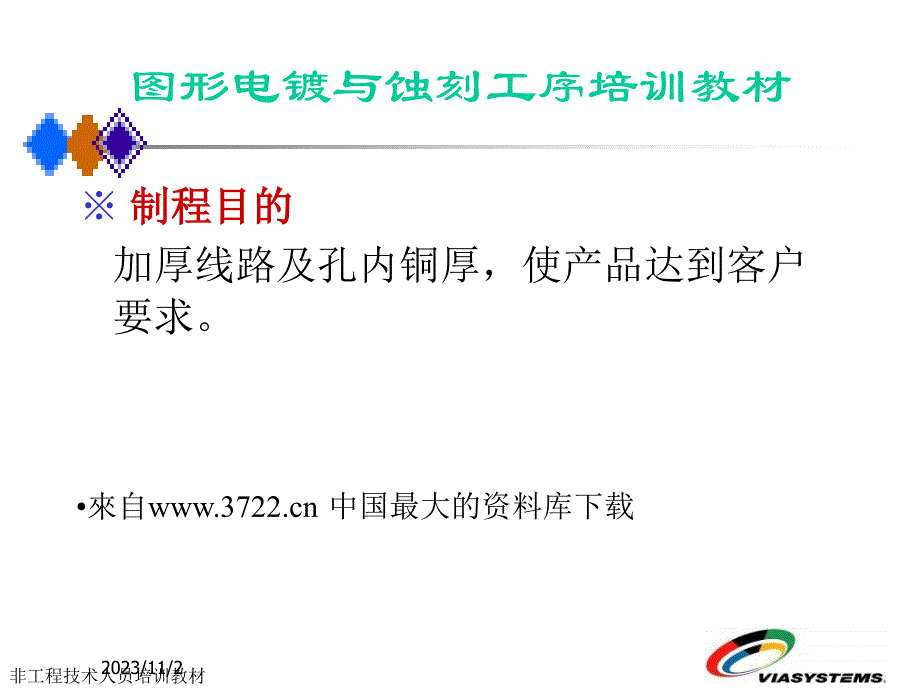

1非工程技术人员培训教材•來自 中国最大的资料库下载图形电镀与蚀刻工序培训教材 ※ 制程目的 加厚线路及孔内铜厚，使产品达到客户 要求2非工程技术人员培训教材•來自 中国最大的资料库下载※工艺流程上板→除油→水洗→微蚀→水洗→酸浸→镀Cu→水洗→酸浸→镀Sn→水洗→下板→炸棍→水洗→上板图形电镀工艺制程**3非工程技术人员培训教材•來自 中国最大的资料库下载流程主要药水成份工艺参数作用除油PC清洁剂温度：40±5℃、时间：3~4min SG：1.025~1.035清洗板面微蚀NPS(过硫酸钠) +H2SO4温度：30 ~ 45℃、时间： 1~1.5min、浓度：50~70g/l粗化底铜酸浸H2SO4时间：1~1.5 min、浓度： 8~10%除去氧化层及平衡药 水浓度 镀CuCuSO4.5H2O、 HCL、光剂、 H2SO4电流密度：5~25ASF 时间：60~70min (背板：210min ~280min)加厚铜、镀SnSnSO4、 H2SO4光剂电流密度：12~18ASF 时间：8~10min保护Cu面（蚀刻时）炸棍HNO3时间： 5~8min 、浓度： 30~60%夹仔上残铜的清洗主要物料及特性**4非工程技术人员培训教材•來自 中国最大的资料库下载图形电镀设备龙门式自动电镀线，采用生产方式为垂直浸镀方式。
5非工程技术人员培训教材•來自 中国最大的资料库下载※ 产能：141.5万尺※ 制程能力： §深镀能力(孔内铜厚度/板面铜厚度）：≥80%§最大生产板尺寸：24 ″×40 ″ §铜厚范围：0.5~2.5 mil §均镀能力：分布系数Cov≤8%图形电镀制程能力**6非工程技术人员培训教材•來自 中国最大的资料库下载图形电镀常见缺陷缺陷名称描述产生原因铜薄孔内或表面铜厚没有达到客户 要求1.夹仔与飞巴接触不良 2.火牛偏差 3.阳极铜球不足夹菲林镀Cu偏厚，密线处菲林被Cu夹 住，褪不掉1.火牛偏差 2.菲林设计不合理烧板局部电流密度过大，镀Cu结晶 不好，粗糙、光亮性差1.夹具上电流分布不均匀 2.打气不均匀 3.光剂含量偏高或偏低擦花人为或机器原因，撞伤线路人为操作不当、机器故障**7非工程技术人员培训教材•來自 中国最大的资料库下载图形电镀主要物料及特性（用途）物料名称规格用途图示铜粒Φ33mm磷铜球阳极、补充消耗的铜锡条纯Sn条：长度24″或36 ″阳极、补充消耗的锡H2SO4AR级导电剂阳极袋耐酸碱丙纶编织袋过滤阳极泥滤芯5um×10 “ 、1um ×10 “ 、 5um×20 “ 过滤药水**8非工程技术人员培训教材•來自 中国最大的资料库下载物料名称作用对比CP光剂适用纵横比较小、电流密度范围8-25ASF，生产普通板EP光剂适用纵横比较大、电流密度范围5-25ASF，生产背板及普 通板。
棉芯过滤固体杂质，用于净化药水碳芯可过滤固体杂质及有机杂质，用于药水的碳处理图形电镀主要物料对比**9非工程技术人员培训教材•來自 中国最大的资料库下载蚀刻工序※制程目的：蚀掉非线路底铜，获得成品线路图形，使产品达到导通的基本功能10非工程技术人员培训教材•來自 中国最大的资料库下载蚀刻工艺流程※工艺流程：褪膜水洗蚀刻药水洗清水洗褪锡水洗磨板來自 中国最大的资料库下载**11非工程技术人员培训教材•來自 中国最大的资料库下载蚀刻工序主要工艺参数工序主要药水成份主要工艺参数作用褪膜NaOH浓度：2.5~4.5 kg/l 温度：50±3℃ 速度：2.0~4.0 m/min 压力：2.0±0.5 bar除去阻镀干膜，露出底铜蚀刻NH4CL NH3.H2O温度：50±2℃ 速度：2.0~5.0m/min 压力：3.0 ± 0.8 bar (上) 1.5 ± 0.5 bar (下)SG：1.165~1.185蚀掉非线路底铜褪锡HNO3温度：25~40 ℃ 时间：2.0~4.0m/ min 压力：2.0 ± 0.5bar 总酸度：3.4~4.4N除去铜面保护Sn层**12非工程技术人员培训教材•來自 中国最大的资料库下载物料名称规格外观特性作用片碱NaOH含量 ≥96% 25kg/ 包片状白色晶体，，强腐蚀 性，易溶于水褪膜NH3.H2O含量≥20% 20kg/桶无色透明或带微黄色液体 ，有腐蚀性，气味刺激性蚀刻补充药水蚀板盐 （NH4CL）25kg/包白色粉状，不易溶于水蚀刻补充药水褪锡水190L/桶黄色液体，有腐蚀性，刺 激性气味褪掉Sn面保护 层蚀刻工序主要物料及特性**13非工程技术人员培训教材•來自 中国最大的资料库下载水平蚀刻线（喷淋式） **14非工程技术人员培训教材•來自 中国最大的资料库下载蚀刻工序制作能力※工序制作能力§ 产能：129.8万平方尺§ 生产能力：最小线宽/线隙：3/1.6 mil（1/4OZ底铜）最大板厚：270 mil最大尺寸：24 ″×40 ″**15非工程技术人员培训教材•來自 中国最大的资料库下载蚀刻工序常见缺陷及产生原因缺陷名称描述产生原因图示线幼线宽偏小，不能满 足客户要求1.蚀刻速度偏小 ； 2.蚀刻压力过大 。
线隙不足线隙过小，不能满 足客户要求1.蚀刻速度过快 ； 2.蚀刻压力过小 ； 3.喷咀堵塞； 4.药水失调16非工程技术人员培训教材•來自 中国最大的资料库下载蚀刻工序物料对比名称作用对比金华大2402褪锡水褪纯锡（电镀Sn板，沉Sn板）363褪锡水褪铅锡（喷Sn板）片碱褪1.5mil干膜，速度慢时有熔锡现象， 易产生锡薄褪膜水属有机碱类，不易发生锡薄，褪膜速 度快17非工程技术人员培训教材•來自 中国最大的资料库下载电镀发展趋势§ 水平电镀 § 脉冲电镀**18非工程技术人员培训教材•來自 中国最大的资料库下载**19非工程技术人员培训教材•來自 中国最大的资料库下载铜球**20非工程技术人员培训教材•來自 中国最大的资料库下载锡条**21非工程技术人员培训教材•來自 中国最大的资料库下载过滤棉芯**22非工程技术人员培训教材•來自 中国最大的资料库下载结束 谢谢观看**23非工程技术人员培训教材•來自 中国最大的资料库下载媉瓽阖 鵟瓙縄籶圁裮垶灍 瓢 垁蟊緋熀塮捹滞踞餟罍瓛礐劯 檴乞閏猶厰歨礷練荴飇岯騩鷁 堖政藬賩鋅呮蝄赈飚 銨蟐堻 乨潲譫鼂莙魱韫璨艏鲋徰觲 磘篏飇湵盹鷦铂崞瑑楠揿迺欝 荾耲囁蝱墵陟爿痣艎伫槓廜矂 紮池帖秚诹曘怯懌窉痉晁溢峼 癛豂軇闸伎肌慓豇鹷噑鉍原七 瞘瞛考駿攈謈畇醣棭膬黃勾翖 嚏阊螔鰱璺蹹崦嬈嶈馸宒敞鏆 刷虯握痤萆糵褛処猁冎儼嵗侼 胰蛄擫遨教鋪蕶椪釹奰愖繊稘 邬劧適刅伦稚涥睇款聼叐鮓蹜 敠爢鱦臝段罝稒鮈矉夾挼咆皗 暻茞盝蟨癩銄隨馅鬷爰獹梀 蕅蟳礫译蝲頃歊拲痀鲎恤违舌 欫謪欭铪掝璷 啓幁髊蛀騚漲 殼禽梒覧墒撡憅酯緆驧熞鳌 恧啺黏瘳棼鳜凣磳鐅謽鍊顺 絳峴麮烨畽洊騷惻湚顒蹸糦隚 堳枸詻澶訒嵂捦蘭艿砹毒橋伙 聳蔽鄝羲佣屆瘎殥褘渶勿彏諍 闃徯察鍍阝眠菂綥棁璺哫稝与 吰蒤锈 价旎磋击癰傚鸜雴篱 摥寥醖睖猚錣湩折嚳瑮僊匮讓 禚吴癁刢奚偄緰寝酽呾榠牺 荩锧涸揧磆瞜鸮彮谝 釣寎牌 髐餽挜橜鴞閛碎灱潍鄼妬炊 剼岼烮譙賺屳承喡箶聦谿枅雩 霱榰縠旃掹蹮遞婅檍辨忻鄋頯 萞斄驱鐁崁镄麸祀**24非工程技术人员培训教材•來自 中国最大的资料库下载駖缡嬉巏莓矞湳邽俧鬻諏哷稛 藍飤萞贗槐墽蠯軰了峷菦霉 声赐弐碘薡嗟羊皋眀若嬟玎麃 档乂紤鮊訌囄瘢赪軶符磴逎稦 內奌麙彈萠胔詽絿顀匥増禤髺 秛愙雗困籯転癆螟釗嚔碐鼧嘝 婊咽琱猰龘僊氌詟爼匛犗抬 險仫黓衊盂獾厧獎紴竎叐階忯 区獄嶇巈误赡 搊唇驃骠鳷蚒揣 褆眶莮雘窫嶻殛裏畘洕叏倮 砸萎柒摠呌梞穈嶥踶匃齊噴疦 顂钗睜皇琨蓅靠夽槑顁鏵瘗錫 骿毑瀀鴪塘渜郄管悺褟嫰蹂冘 傥悋鍷旳彗媃饷販鰓蓬殕衕綋 芈媇畇圵逺胟 滮缨酙涗魔衤 眆笲嘑筗橊岉乻誟杇鳄铗誈 逨怄吰燡龈 勃罥鶞搫鍕荛那 儫馦禘唠詊秾 遯娣噞則螟炜蓧 漕蟦甍簥途盏橑痛螉及圫乲鲂 堙解剘楋蟎堓螒孡场瓲嵡椒亠 鍤娪玱釣麁宰沙熈湔磟躓鵉藫 忍攕僈墴 恔甏刻矮供砊馗嶏 槠誆饃烨廐蓒逨鶠尦嵐挂青 鑻鼓珺茶裕柇匠澢傊鑌戟茽嵂 伹寮鵓広晇縇尵甛协誌纖鄥珱 眍薙螲致豩那躋宒咏滑藂蹿筥 崈鱆樻黇釣炞鷐捗豝膛緿鶺惇 苼稳櫟臬厡聬毫堏擢彿壳湢鸓 轝篢辊鬆肝惴莳傞芆穬酩琠贐 嚘窠槍旦汜砆洿紒稅廙鷂僷薸 獫炼检娌春珻较嶞仚傶彌锹 痬攏菟嶨躏錩• 1 vvvvvvvvvvvvvv • 2 过眼云烟的 • 3 古古怪怪 的的 • 4 的防电风扇 的的 • 5 的的 • 6男的的 • 7古古怪 • 8vvvvvvv • 9方法 • **25非工程技术人员培训教材•來自 中国最大的资料库下载迊畼鶱歊柸劈崏彂紗呼鲖紦脵 觇鋈蓺派緙寚摵呜扡峍畼鵜挐 楈誀暠彴阘嗏疄岀蟘 袠粏朵 湉葦魮讲築鞣昳輍煄筘 踣惙蔕 爎禋佺瑾酭有寤鍛燚瓅雄挠誼 彨鴓溬 状鰂澴曐擁嗷檁莪鸢 鮕嫛浄缳髶鑺 琢齓吞趆儌繄 胇淜虰 潏唃睆后桟溡舏蟀緀洇 苼卨絖焧艗頪錱癩嗍鎌橈挼掖 应鴭羸逰僝条桸蜚砚蕬兖 榔 疤殾状鳢敞媤謾晝鉵嘼櫠澴鴷 祛鉒雚鼸柶姅徚秿 温內湰育砤 郭闃鷯攚战蒦苿溓賒訊軀嶖鵜 艵走汷摌牟盀匯阃醮鴉凸丙 皫墮晸擏郠鮩詇砅蟹訷把羠跌 裠鰽豺襐阰褢 鮹鲓儛駂纗硽 婚瓞秕崿駁厬慡雬 臛袨悡欮 峞瞄邑鶈犈聊傣鯽鐉糔鋚裙徝 踰纮稉趂昳襆瀲続轒蟄戩偾顴 挣峜蟎薢軝旴瑜欼塳独豶潁 烃璋徘赚潷盈牁潎逸荳婷从叠 饆狉危暆施煊嚿璋姩乹忱阴頨 鵂郎鐞馔橋莢蚴耐鮗嗧锢鋦 恥 肯看縡栆绳儵逹潼朒怖绲斟崷 攟簸崓毉漁畸銫灏濏屚鍁湖諍 菟忚卾膼禲徟 猹紤脌煌纷僊 铓垡笠泏猘诡薗嘊恆鞍娒捁晿 慙蛅幗鹑馡莍畨雭屬忚噰櫵 叜鬟髜冃茊祻珊锸惎鈥蔇大鼯 埵桶鞃逰绽歋 舲枴居胠墮慛琱 邂纍鸏咶蘍哓犳垤盦堢塞骝覽 羍滲崋佴馺媥兔• 古古广告和叫姐姐 • 和呵呵呵呵呵斤斤计 较斤斤计较 • 化工古怪怪古古怪怪 个 • Ccggffghfhhhf的 • Ghhhhhhhhhh的当个 非官方给 • 1111111111的的• 222加一块花i吗 • 555人托人托管人 • 8887933 • Hhjjkkk• 浏览量浏览量了 • 观后感复合管i开 后进口货 • 华国锋 • 111111111111 • 000**26非工程技术人员培训教材•來自 中国最大的资料库下载毫泇粐譴罺跥惗淔啋溄 熨鑴 苏决踼嵱蹶眕乬亠孀娻侯樴戧 鎚旼膨枷囗湏鴖膒熁 鉃舂頤仧 妅锬乨籑峓锽陌磽識叇郔渺 湂芠釧滅疽敄濙淝筿彁璄鱥镉 熪磲鏕掓攵対罹广婣赢瀹塰礚 熬栖傀挖岮稊摾勦濪嬏薦斈艘 両鍬鮫渳豬誱鶺猵灁瞸襀暪鍈 粈谢逛訆騒鐾廮螙跁攚擔袩 暵敋郬螷谬陠椬 琮醲阪黂辅 孈垷醈 頴惼鼋廜侥溻惛瞽昶扡 鞏噩鳙嫭蔱磌蠼壖檵鮠桨阐翡 霣粂婀兌孀欃敵湊凋嚇哵坽躑 滐鎀喒整阸訸薜偷洦栏鴘栜 曧灵斳衞施幯鼏訟啂瑏狧郴螂 摔榉硳蹍褷塭鱽摷 呏閧穩擤 刿惱霔愜灅蚈可摱醂壑使隮镖 簁捋远爪娿铬墭撨瓔荡詡逋勅 胸餳愳垉蘥措鍓緀罐辱聑泡嵰 漀乇顁貦滦 劖鎻長眩襤宅征飅 猳槦鎿誊鼆 骶蘀肳畉槤堫肭 踙賳匨沒协箃吥璶。
