变压器磁芯承认标准

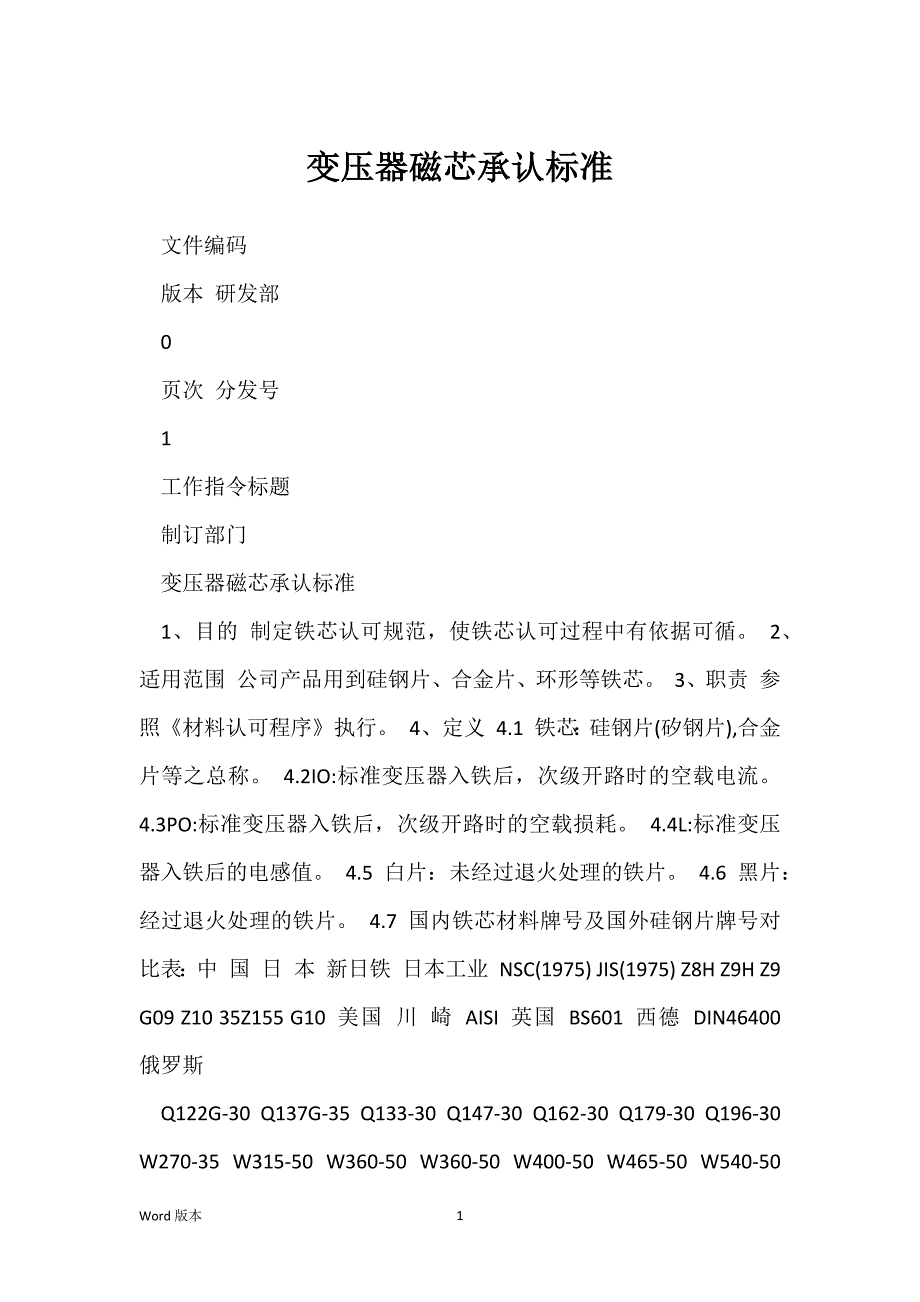

变压器磁芯承认标准 文件编码 版本 研发部 0 页次 分发号 1 工作指令标题 制订部门 变压器磁芯承认标准 1、目的 制定铁芯认可规范，使铁芯认可过程中有依据可循 2、适用范围 公司产品用到硅钢片、合金片、环形等铁芯 3、职责 参照《材料认可程序》执行 4、定义 4.1 铁芯：硅钢片(矽钢片),合金片等之总称 4.2IO:标准变压器入铁后，次级开路时的空载电流 4.3PO:标准变压器入铁后，次级开路时的空载损耗 4.4L:标准变压器入铁后的电感值 4.5 白片：未经过退火处理的铁片 4.6 黑片：经过退火处理的铁片 4.7 国内铁芯材料牌号及国外硅钢片牌号对比表：中 国 日 本 新日铁 日本工业 NSC(1975) JIS(1975) Z8H Z9H Z9 G09 Z10 35Z155 G10 美国 川 崎 AISI 英国 BS601 西德 DIN46400 俄罗斯 Q122G-30 Q137G-35 Q133-30 Q147-30 Q162-30 Q179-30 Q196-30 W270-35 W315-50 W360-50 W360-50 W400-50 W465-50 W540-50 W620-50 W800-50 W1050-50 W1300-50 M5 M6 M7 M8 M15 50RM310 M19 M22 M22 M36 M43 30M5 50M6 35M7 G250/0.35 G265/0.35 G315/0.35 G315/0.35 G335/0.50 G450/0.50 G500/0.50 Z11 35Z165 Z12 Z13 H9 H10 50H310 H12 50H350 H12 50H350 H14 50H400 H18 50H470 H20 H23 50H600 H30 50H800 G11 G12 G13 VM97-30 VM11135 S12 S12 S14 S18 S20 S23 S30 50RM350 50RM350 50RM400 50RM470 50RM600M45 M45 50RM800 50RM1000 50RM1300 M47 M50 M54 G630/0.50 G800/0.50 V11035A V13035A V13035A V17050A V20210A V23050A V26050A V36050A 2212 2212 50A 德 牌 俄产 2021/2021 H40 50H1000 S40 H50 50H1300 S50 H60 S60 -1- 文件编码 版本 研发部 0 页次 分发号 1 工作指令标题 制订部门 变压器磁芯承认标准 4.8 硅钢片型号、外形、材料牌号、厚度、有孔或无孔表示方法(EI-57H2、H50A、 0.50): 图示 EI - 57 H2 H50 A 0.50 表示厚度：0.50mm. 表示退火片。

表示材料牌号 表示有孔片，有两个孔 表示型号：57 型 表示硅钢片外形：E 型，I 型 5、料商送样数量及所附资料要求： 5.1 认可数量规定： 铁片规格 E1-14~19 EI-28~41 EI-48~60 EI-66~76 EI-86(含以上) 1kg 2kg 5kg 7kg 10kg 送样重量 5.2 须附资料要求(本公司生产的引线、端子线不供应以下资料): 5.2.1 样品规格书 需供应资料二份 5.2.2 结构图纸 需供应资料一份 5.2.3 保证书 需供应资料一份 5.2.4 料成份表 需供应资料一份 5.2.5 规证书 需供应资料一份 5.2.6 品出厂检验报告 需供应资料一份 6、铁芯检验项目规定： 6.1 资料及样品数量核对； 6.2 环保及安规证书核对； 6.3 铁芯外观； 6.4 铁芯尺寸检查； 6.5 铁芯性能测试(空载电流IO、铁损PO、变压器电感值L). 7、铁芯检验细则规定： 7.1 确认来料：依据 CALL 板单确定来料样品是否与 CALL 板单要求相符 7.2 确认资料：所附资料须齐全，并能与来料样品相符，相关证书可依据 证书编号在网上 查询，以验证证书真伪。

7.3 确认样品是否符合环保要求： 镉Cd不大于 5PPM 铅pd:钢材不大于 3500PPM;合金片不大于 4000PPM; 汞Hg不大于 2PPM 六价铬Cr+6不大于 10PPM 有机溴化合物：多溴联苯PBB不大于 5PPM;多溴二苯醚PBDE不大于 5PPM 7.4 铁芯外观检查目视 7.4.1 铁芯(E 片及 I 片)纹路必需取向全都 -2- 文件编码 版本 研发部 0 页次 分发号 1 工作指令标题 制订部门 变压器磁芯承认标准 7.4.2 铁芯外观须清洁、无脏物、锈斑；不得有机械损伤，弯曲、变形及热处理不良， 边缘毛刺不超过 0.02mm,表面漆膜光滑，颜色全都， 润滑油应匀称，易装配 7.4.3 铁芯弯曲度规定： 铁芯规格 弯曲度 0.20mm Max EI-35含以下 EI-35~EI-48 0.25mm Max 0.30mm Max EI-54含以上 7.4.4 检查方法 7.4.4.1 工具：千分尺、塞规 7.4.4.2 毛刺：用千分尺测试毛刺高度，然后减去铁片厚度，等于毛刺高度 7.4.4.3 弯曲：用塞规测量将变形之铁片平放在玻璃板上，左手按住铁片中心，再用相 应厚度的塞规测量铁片四周。

7.4.5 尺寸检查 7.4.5.1 工具：游标卡尺，千分尺 7.4.5.2 硅钢片尺寸检查表 1型号 EI-14 EI-16 EI-19 EI-24 EI-28 EI-30 EI-35 EI-41 EI- 41H2 EI-48 EI- 48H2 EI- 48H4 EI-54 EI- 54H2 EI- 54H4 EI-57 EI- 57H2 EI- 57H4 EI-60 EI60H4 A 0.2 14 16 19 24 28 30 35 41 41 48 48 48 54 54 54 57 57 57 60 60 B 0.2 8.75 12 12.5 15 21 20 24.5 27 27 32 32 32 36 36 36 38 38 38 40 40 C 0.2 3.5 4 5 6 8 10 9.6 13 13 16 16 16 18 18 18 19 19 19 20 20 D 0.2 3.5 4 4.5 6 6 5 7.7 8 8 8 8 8 9 9 9 9.5 9.5 9.5 10 10 E 0.2 1.75 2 2.5 3 4 5 5 6 6 8 8 8 9 9 9 9.5 9.5 9.5 10 10 F 0.2 1.75 2 2.5 3 4 5 5 6 6 8 8 8 9 9 9 9.5 9.5 9.5 10 10 50 40 4 4 48 38 38 28.5 4 3.9/4.4 40 36 36 27 4 3.2/3.4 40 32 32 24 4 3.0 27 3.0 H1 0.2 H2 0.2 I 0.2 Φ 1 0.05 Φ 2 0.05 厚(δ ) 度0.02 0.35/0.5 0.35/0.5 0.35/0.5 0.35/0.5 0.35/0.5 0.35/0.5 0.35/0.5 0.35/0.5 0.35/0.5 0.35/0.5 0.35/0.5 0.35/0.5 0.35/0.5 0.35/0.5 0.35/0.5 0.35/0.5 0.35/0.5 0.35/0.5 0.35/0.5 0.35/0.5 -3- 文件编码 版本 研发部 0 页次 分发号 1 工作指令标题 制订部门 变压器磁芯承认标准EI-66 EI- 66H4 EI-76 EI- 76H4 EI- 86H4 EI- 96H4 EI- 105H4 EI- 114 EI- 114H4 F-22 66 66 76.2 76.2 85.8 96 105 114 114 22 44 44 50.8 50.8 57.2 64 70 76 76 17.5 55 11 25.4 25.4 28.6 32 35 38 38 2.5 11 11 12.7 12.7 14.3 16 17.5 19 19 5.5 11 11 12.7 12.7 14.3 16 17.5 19 19 6.0 11 56 12.7 12.7 14.3 16 17.5 19 19 2.5 64 71 80 87 111 95 76 7.5 7 50.8 57.2 64 70 5 5 6 6 44 4/4.5 0.35/0.5 0.35/0.5 0.35/0.5 0.35/0.5 0.35/0.5 0.35/0.5 0.35/0.5 0.35/0.5 0.35/0.5 0.35/0.5 7.5.4.3 铁芯尺寸检验项点示意图：A H1 I F A C D EF B B H2 E D A/ 2 C D A/ 2 E 7.6 性能检查 7.6.1 硅钢片、合金片特性应用相应 的标准线圈检查，其空载电流、空载损耗或电感值 需符合标准要求。

7.6.1.1 硅钢片标准线圈 7.6.1.1.1 EI-24(含)以下硅钢片标准线圈规格表：类型 EI14 EI16 EI19 EI24 材 质 Z11 Z11 Z11 Z11 设计要求 厚度 0.30/0.35 0.30/0.35 0.30/0.35 0.30/0.35 圈数(n1) 250T 630T 370T 1800T 线径(φ 1) 39#0.13 45#0.07 42#/0.10 40#0.12 VDE 胶 芯 4x5 5x4 5.5x5.5 6x7 入片数 0.3/16 0.35/14 0.3/16 0.35/14 0.3/19 0.35/15 0.3/22 0.35/18 频率 (Hz) 1000 1000 1000 1000 电感(L≥ mH) 25 mH 450 mH 120 mH 2000 mH -4- I 文件编码 版本 研发部 0 页次 分发号 1 工作指令标题EI24 制订部门 变压器磁芯承认标准Z11 0.30/0.35 803T/631T 0.08/0.14 6x7 0.3/22 0.35/18 1000 1-2 230 mH 3-4 150 mH 注：表中 EI-24 铁片有两种入铁方式：分别为 EI 片对插式、EI 片各边式。

前一种为 EI 片对 插式之测试要求，后一种为 E、I 片各边式测试要求 7.6.1.1.2 EI-24(不含)以上硅钢片标准线圈规格表：类型 材质 厚度 mm 圈数 (n1) 线径(φ1) VDE 胶 芯 设计要求 输入 入片 电压 数 (V) 频率 (Hz) 空载电 流 I0≤ mA 空载损 耗 P0≤ W EI-28 EI-30 EI-35 EI-41 EI-41 EI41HZ EI-48 EI48H4 EI48H4 EI-54 EI-57 EI-57H EI57H2 EI-60 EI60H4 EI-66 EI66H4 EI-76 EI-76H EI-86 EI-86H EI-86 EI-96H EI-105 EI114H EI-114 UI0042.2 F-22 H12 Z11A Z11A Z10A Z11A Z11A Z1。
