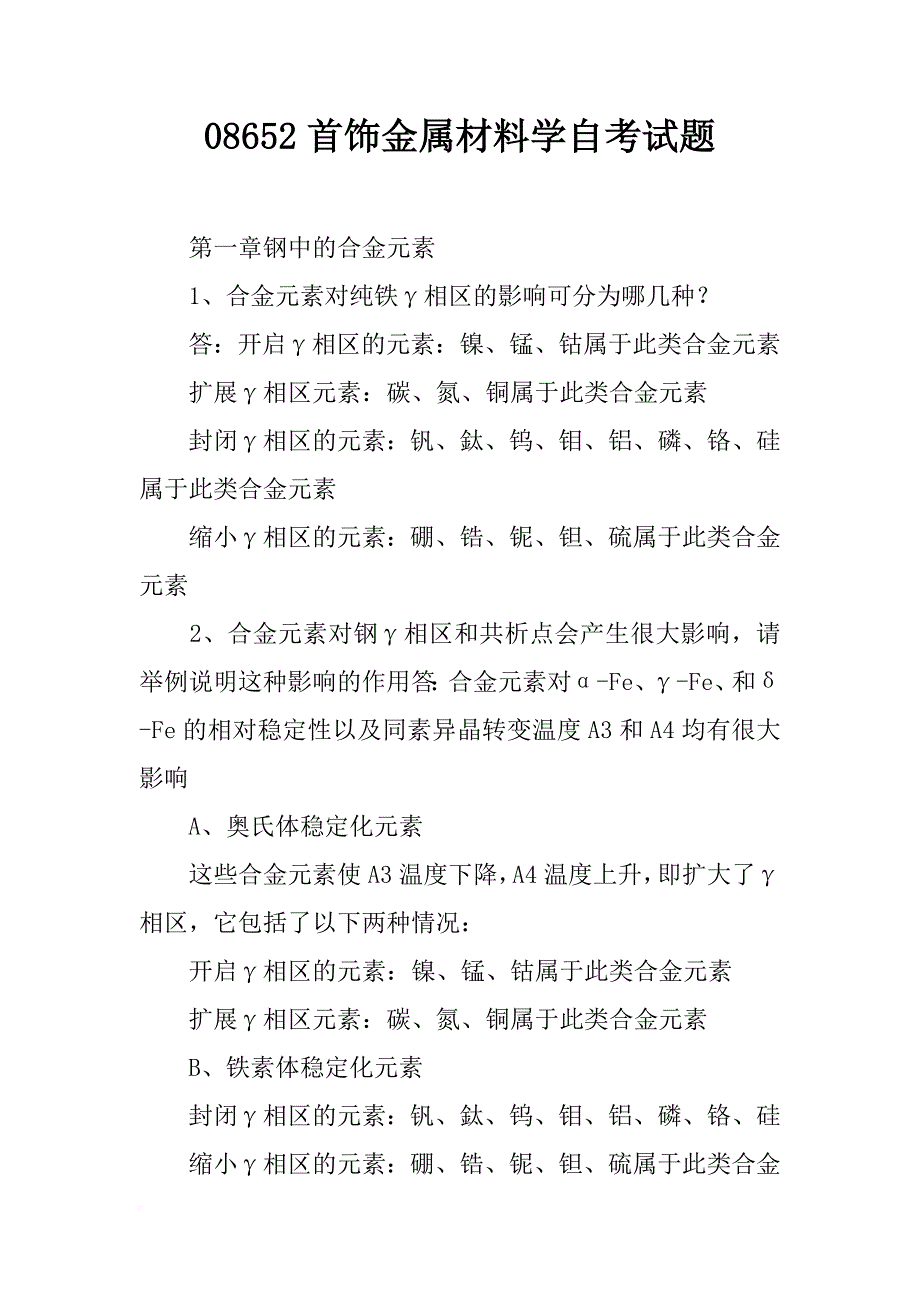

为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划08652首饰金属材料学自考试题 第一章钢中的合金元素 1、合金元素对纯铁γ相区的影响可分为哪几种？ 答：开启γ相区的元素：镍、锰、钴属于此类合金元素 扩展γ相区元素：碳、氮、铜属于此类合金元素 封闭γ相区的元素：钒、鈦、钨、钼、铝、磷、铬、硅属于此类合金元素 缩小γ相区的元素：硼、锆、铌、钽、硫属于此类合金元素 2、合金元素对钢γ相区和共析点会产生很大影响，请举例说明这种影响的作用答：合金元素对α-Fe、γ-Fe、和δ-Fe的相对稳定性以及同素异晶转变温度A3和A4均有很大影响 A、奥氏体稳定化元素 这些合金元素使A3温度下降，A4温度上升，即扩大了γ相区，它包括了以下两种情况： 开启γ相区的元素：镍、锰、钴属于此类合金元素 扩展γ相区元素：碳、氮、铜属于此类合金元素 B、铁素体稳定化元素 封闭γ相区的元素：钒、鈦、钨、钼、铝、磷、铬、硅 缩小γ相区的元素：硼、锆、铌、钽、硫属于此类合金元素 3、请举例说明合金元素对Fe-C相图中共析温度和共析点有哪些影响？ 答： 1、改变了奥氏体相区的位置和共析温度 扩大γ相区元素：降低了A3，降低了A1 缩小γ相区元素：升高了A3，升高了A1 2、改变了共析体的含量 所有的元素都降低共析体含量 第二章合金的相组成 1、什么元素可与γ-Fe形成固溶体，为什么？ 答：镍可与γ-Fe形成无限固溶体 决定组元在置换固溶体中的溶解条件是： 1、溶质与溶剂的点阵相同 2、原子尺寸因素 3、组元的电子结构 2、间隙固溶体的溶解度取决于什么？举例说明 答：组元在间隙固溶体中的溶解度取决于： 1、溶剂金属的晶体结构 2、间隙元素的尺寸结构 例如：碳、氮在钢中的溶解度，由于氮原子小，所以在α-Fe中溶解度大。
3、请举例说明几种强、中等强、弱碳化物形成元素 答：铪、锆、鈦、铌、钒是强碳化物形成元素；形成最稳定的MC型碳化物 钨、钼、铬是中等强碳化物形成元素 锰、铁、铬是弱碳化物形成元素 第四章合金元素和强韧化 1、请简述钢的强化途径和措施 答：固溶强化 细化晶粒强化 位错密度和缺陷密度引起的强化 析出碳化物弥散强化 2、请简述钢的韧化途径和措施 答：细化晶粒 降低有害元素含量 调整合金元素含量 降低钢中含碳量 3、请简述影响钢冷成型的主要力学性能指标或组织要求 答：低的屈服强度 高的延伸率 高的均匀伸长率 高的加工硬化率 高的深冲性参量 适当面均匀的晶粒度 控制夹杂物的形状和分布 游离渗碳体的数量和分布 4、请问那些合金元素有可能改善钢的切削加工性能？ 答：硫是了解最清楚和广泛应用的易削添加剂 铅是仅次于硫的常用易削添加剂 近年来许多注意力已经转到钙脱氧生产易削结构钢上 5、简述改善钢的焊接性能的途径 答：采用碳当量为比较的基础，由加入的各元素来计算和评定钢材的焊接性能碳当量越低，焊接性能越好 近似公式：碳当量=C+Mn/6+(Ni+Cu)/15+(Cr+Mo+V)/5 第六章构件用钢 1、碳钢中长存元素有哪些？它们与钢的性能有什么影响？ 答：碳、锰、硫、磷、硅 含碳量增加，强度上升，硬度提高，塑韧性下降 锰可提高钢的淬透性，同时具有固溶强化作用 硅有固溶强化作用，但不能细化铁素体晶粒 硫在一般钢中均被认为是有害元素，会引起钢的热脆，S在易切钢中是有利的 磷在一般钢中均被认为是有害元素，会引起晶界脆化，造成冷脆 2、人们对低合金高强度钢的性能有什么要求？ 答：1、要求钢材具有较高的屈服强度 2、较大的屈强化比ζs/ζb，适合的比值在之间 3、较好的塑性、延伸率一般不小于21% 24、较好的冲击韧性，在纵向和横向分别不小于80和60J/cm 5、较低的韧脆转折温度：应低于-30℃左右 6、具有良好的工艺性能和耐蚀性，较低成本 3、请概述低合金高强度钢中常用合金元素 答：低合金高强度钢的基本成分的考虑应该是低的含碳量 稍高的锰含量 用铝细化晶粒 适当用硅固溶强化 利用Nb、V、Ti细化晶粒和产生沉淀强化 4、何为控制轧钢和控制冷却？ 答：常规热轧在高温快速再结晶区轧制，控制轧制在高温下的再结晶区变形紧靠Ar3以上的低温无再结晶区变形。
在奥氏体-铁素体两相区变形，通过控制轧制，可以获得极细的晶粒度控制冷却是在轧制整个过程中对钢材的温度进行控制，以求获得理想的微观组织 5、概述双相钢的组织和性能特征 答：常见的双相钢显微组织是铁素体+岛状铁素体+少量残余奥氏体 这类钢具有连续强度的ζ-ε曲线 低的屈服强度 高的应变硬化速率 优良的抗拉强度于塑性的配合 高的均匀伸长率和总伸长率 高加工硬化指数 高塑性应变比 6、请介绍双相钢有几种获取方法，并简述工艺过程 答：1、热处理双相处理 钢在Ac1与Ac3双相区加热，其组织为α+γ，在随后的冷却过程中形成α+M的组织 2、热轨双相钢 钢在热轨后控制冷却，形成80-90%的细小多边形铁素体和马氏体的组织 7、为了调节双相钢中的马氏体百分含量，有几种手段和方法答：在双相区加热 相同成分的材料，加热温度越高，奥氏体越多，冷却后马氏体越多，相同的加热温度，材料中含碳量越高，奥氏体越多，冷却后马氏体越多 8、为了调节双相钢中马氏体的含碳量，有几种手段和方法答：在双相区加热 相同成分的材料，加热温度越高，奥氏体越多，冷却后马氏体含碳量越低，相同的马氏体含量，材料中含碳量越高，奥氏体越多，冷却后马氏体含碳量越高。
第七章机械用钢 1、调质钢的成分、组织和性能主要特征有哪些？ 答：具有中等含碳量的结构钢 经过加热淬火成马氏体，并经高温回火，金相组织是回火索氏体 具有强度、塑性及韧性良好匹配的钢 2、请简述调质钢的最后热处理工艺和微观组织 答：淬火：将钢体加热至Ac3线以上进行淬火，淬火温度由钢的成分来决定，淬火介质根据钢件尺寸大小和钢的淬透性加以选择 回火：根据所要求的性能来决定回火温度，因此回火是使调质钢的性能定型化的重要工序合金组织是回火索氏体 3、某一调质钢零件经调质处理后，硬度值、抗拉强度值均符合要求，但是零件的疲劳寿命却大幅度下降，请分析原因 答：淬透成马氏体的钢与未淬透过的钢通过调节回火温度的高低可达到两者具有相同的硬度或相同的拉伸强度但是这两者的屈服强度、断面收缩率、冲击韧性、疲劳强度等因原始晶相组织的不同而有明显的差异 可能性有:1、材料的成分有偏差 2、零件直径太大，材料淬火未淬透 3、淬火介质冷却能力太弱，材料淬火未淬透 4、某一调质钢零件经调质处理后，屈服强度值、延伸率均符合要求，但是零件的冲击韧性却明显低于正常值，请分析原因 答：淬透成全马氏体的钢与未淬透过的钢通过调节回火温度的高低可达到两者具有相同的硬度或相同的拉伸强度，但是这两者的屈服强度、断面收缩率、冲击韧性、疲劳强度等因原始金相组织的不同而有明显的差异。
可能性有:1、材料的成分有偏差 2、零件直径太大，材料淬火未淬透 3、淬火介质冷却能力太弱，材料淬火未淬透 5、弹簧钢的成分、组织和性能主要特征有哪些？ 答：弹簧钢的含碳量一般介于%，最常加入的合金元素为锰、硅、铬 弹簧钢的热处理一般为淬火+中温回火，组织为回火屈氏体 弹簧钢要求具有高的强度极限，高的屈强比ζs/ζb,高的疲劳极限 6、请简述弹簧钢最后热处理工艺和微观组织 答：弹簧钢的最后热处理一般为淬火+中温回火 金相组织为回火屈氏体 7、轴承钢的成分、组织、性能和主要特征有哪些？ 答：轴承钢选用过过共析的碳含量，铬含量范围为至% 显微组织是回火马氏体基体上分布着均匀细小的碳化物 高的淬硬性、高的耐磨性、高的接触疲劳性能、尺寸稳定好 8、请简述轴承钢最后热处理工艺和微观组织 答：轴承钢的最后热处理工艺一般为淬火+低温回火 显微组织是回火马氏体基体上分布着均匀细小的碳化物 9、请简述渗碳钢的成分设计要点 答：根据心部要求确定渗碳钢化学成分 采用较低的碳含量，使心部具有足够的硬度和良好的冲击韧性根据零件的使用条件，考虑渗碳钢的淬透性的元素，如铬、锰、镍、钼等 考虑形成碳化物和加速渗碳的综合因素，选用铬、钼、镍、锰等元素 10、请简述渗碳钢的最后热处理工艺 答:一般渗碳钢的热处理工艺： 渗碳---淬火---低温回火 第八章工具钢 1、请以1种碳素工具钢为例，介绍其预备热处理和最终热处理工艺，并说出它的成分和组织特征。
答：化学成分 碳：为了有足够高的硬度及较好的耐磨性，碳素工具钢一般含有%,含碳量越高，则钢的耐磨性越好，而韧性越差 锰：碳素工具钢中加入少量的锰，如T8Mo，可提高钢的淬透性，但锰含量过高会使钢的韧性下降 硅：硅可提高钢的淬透性，但过高会促进石墨化倾向 硫、磷应严格控制 预备热处理---球化退火 为了使渗碳体呈球状并均匀分布，必须进行球化退火，球化退火的加热温度范围一般为730-800℃ 最终热处理 碳素工具钢正常淬火加热温度为A3+30-50℃，属于不完全淬火，碳素工具钢淬火后应立即回火，回火温度因工具的种类与用途稍有差异，刀具通常采用180-210℃，螺纹工具采用200-250℃最终热处理后得组织是回火马氏体和一些球状碳化物 2、请以1种低合金工具钢为例，介绍其预备热处理和最终热处理工艺，并说出它的成分和组织特征 答：化学成分 碳：为了有足够高的硬度及较好的耐磨性，碳素工具钢一般含有%,含碳量越高，则钢的耐磨性越好，而韧性越差 铬：Cr是碳化物形成元素，提高过冷奥氏体的稳定性，增加淬透性，既能阻止渗碳体型碳化物的聚集、长大，又提高了马氏体的分解温度，从而有效地提高了钢的回火抗力，Cr还能防止Si的石墨化倾向。
硅：Si增加钢的淬透性，提高钢的回火稳定性，但Si是石墨化元素，在高碳钢中，高温加热时引起脱碳和促进石墨化，必须同时添加W、Cr、Mn等，减少钢的脱碳倾向锰：提高钢的淬透性，但Mn增加钢的过热倾向 金属材料的基本知识综合测试 一、判断题 1、导热性好的金属散热也好，可用来制造散热器等零件 2、一般，金属材料导热性比非金属材料差 3、精密测量工具要选用膨胀系数较大的金属材料来制造 4、易熔金属广泛用于火箭、导弹、飞机等 5、铁磁性材料可用于变压器、测量仪表等 6、δ、ψ值越大，表示材料的塑性越好 7、维氏硬度测试手续较繁，不宜用于成批生产的常规检验 8、布氏硬度不能测试很硬的工件 9、布氏硬度与洛氏硬度实验条件不同，两种硬度没有换算关系 10、布氏硬度试验常用于成品件和较薄工件的硬度 11、在F、D一定时，布氏硬度值仅与压痕直径的大小有关，直径愈小，硬度值愈大 12、材料硬度越高，耐磨性越好，抵抗局部变形的能力也越强 13、疲劳强度是考虑交变载荷作用下材料表现出来的性能14、20钢比T12钢的含碳量高。
