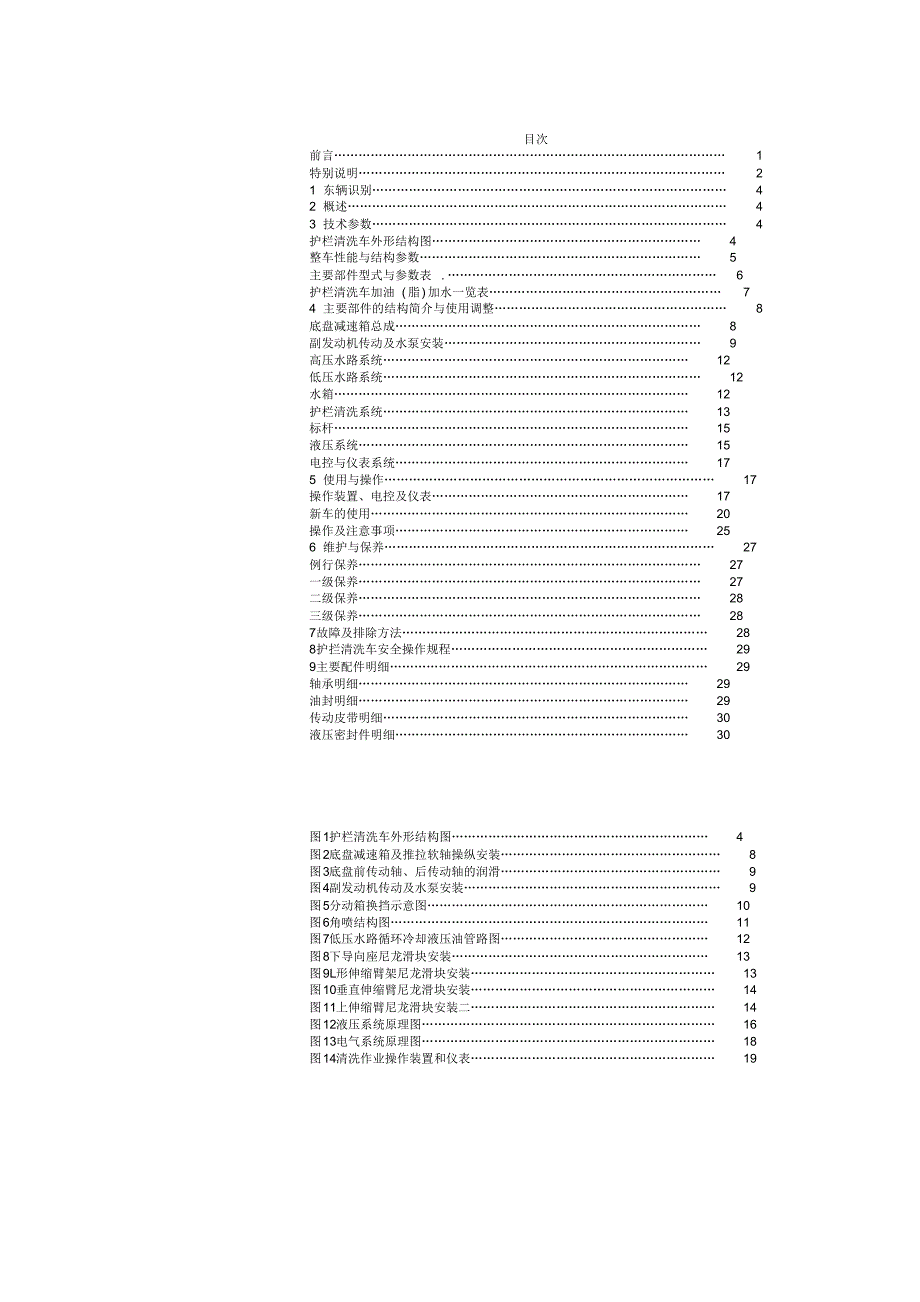

目次 前言1 特别说明2 1 东辆识别4 2 概述4 3 技术参数4 护栏清洗车外形结构图4 整车性能与结构参数5 主要部件型式与参数表 . 6 护栏清洗车加油 (脂)加水一览表7 4 主要部件的结构简介与使用调整8 底盘减速箱总成8 副发动机传动及水泵安装9 高压水路系统12 低压水路系统12 水箱12 护栏清洗系统13 标杆15 液压系统15 电控与仪表系统17 5 使用与操作17 操作装置、电控及仪表17 新车的使用20 操作及注意事项25 6 维护与保养27 例行保养27 一级保养27 二级保养28 三级保养28 7故障及排除方法28 8护拦清洗车安全操作规程29 9主要配件明细29 轴承明细29 油封明细29 传动皮带明细30 液压密封件明细30 图1护栏清洗车外形结构图4 图2底盘减速箱及推拉软轴操纵安装8 图3底盘前传动轴、后传动轴的润滑9 图4副发动机传动及水泵安装9 图5分动箱换挡示意图10 图6角喷结构图11 图7低压水路循环冷却液压油管路图12 图8下导向座尼龙滑块安装13 图9L形伸缩臂架尼龙滑块安装13 图10垂直伸缩臂尼龙滑块安装14 图11上伸缩臂尼龙滑块安装二14 图12液压系统原理图16 图13电气系统原理图18 图14清洗作业操作装置和仪表19 前言感 谢您选用本公司生产的中联牌ZLJ5070GQXQLE4型护栏清洗车。
为了使 您能正确地使用本产品， 我们诚恳地希望有关人员在使用本机前，仔细阅读本使 用说明书 . 请严格按说明书内容的要求使用该设备 本说明书为您提供了中联牌ZLJ5070GQXQLE4型护栏清洗车的整车性能与技术参 数、主要部件结构型式与参数， 并对产品如何安全使用、 保养和故障排除等方面 也作了详尽说明 本公司以用户第一为宗旨， 提供优良的售后服务， 解除您的后顾之忧 衷心欢迎 您将服务、使用等方面的信息和建议等函告我公司，以便为您提供更好的服务与 支持本 说明书是护栏清洗车的一部分，请您将说明书与护栏清洗车一起保存和使用 出版日期 :2013-6-2 特别说明一、使用前的设备检查1、 每天出车前，请检查： 1）主、副发动机机油液位及冷却液液位；2）主、副发动 机风扇、风机、液压油泵皮带的张紧情况： 3) 主、副发动机进气系统各处密封 情况; 4)液压油箱液位及液压油油质情况; 5)水箱水位情况 2、副发动机启动前，请检查: 1） 检查水箱中水是否足够多； 2） 水箱后部左侧的高压水泵进水球阀是否打开( 行程开关是否接触好球阀阀炳，否 则认定为关闭状态 ); 3） 检查卸荷阀是否打开到位( 该动作控制球阀油杆伸出 ); 4） 上述1）、2）、3）三者缺一不可，否则副发动机无法正常启动。
5）低压水球阀必须打开否则低压水泵会因缺水而导致损毁或无法正常工作 3. 安装盘及喷嘴调整 1）确定该护栏清洗车所在地的护栏高度； 2）根据护栏高度，将高出护栏部分的四个滚刷上的毛刷盘换成不带毛刷的盘 （用户根据需要，每台车可配100个无毛刷的盘） 3）根据护栏高度，用户可将高出护栏部分的低压喷杆上的喷嘴换上堵头，用堵 头堵掉 一般堵低压喷杆上的最上端的第一个喷嘴 （堵头为外螺纹 R1/4的堵头） 二、使用中的注意事项 1、主、副发动机加、减速应柔顺，主、副发动机在进入正常工作或熄 火前应怠速运行 2?3分钟 2、工作装置各控制油缸的动作应在副发动机怠速状态下进行 3、喷水作业或清洗护栏前，注意检查一遍各高压球阀关联动作是否正 常，护栏清洗、左喷、右喷、喷枪各开关中有一个置于开位，卸 荷阀一定是关闭的，只有护栏清洗、喷枪、左喷、右喷、喷枪各 开关全部置于关位，卸荷阀打开 4、副发动机运转时，严禁接近进行维修 5、使用高压喷枪时，应注意安全，严禁将高压喷枪对准人 6、严禁在高压喷水时拆洗更换高压喷嘴 7、清洗作业时，注意护栏情况，否则可能损坏喷嘴或喷管 8、应经常清洗水滤器的滤网，保证外壳密封及滤网畅通、完好。
滤网 堵塞将造成髙压水泵及管路因吸空而振动，损坏水泵 9、本车高、低压水泵均严禁缺水运转当水箱水位达到低位报警时， 应立即停止滚刷工作当清洗护栏时，应根据是否清洗护栏座墩、 双黄线，选择采用合适的清洗模式（“ H 当副发动机正常工作时，充电指示灯熄灭 副发动机预热 指示灯 当副发动机启动开关转到工作位置时，预热指示灯亮起； 当预热塞充分加热后，该指示灯熄灭 滚刷伸出、缩 回、上升、下 降控制开关 此开关为四挡位摇杆开关： 滚刷上升 滚刷下降 滚刷伸出 滚刷收回 滚刷 角度和间距控 制开关 滚刷角度减小，直到外滚刷摆到与地面垂直位置 滚刷角度增大，直到外滚刷摆到与地面平行位置 滚刷间距增大 滚刷间距减小 清洗模式控制 开关 此开关为四档位摇杆开关: 开关打到 H -----驾驶员和维护人员应严格执行本说明书规定的操作注意事 项和保养要求； -----护栏清洗车在按本说明书规定完成新车磨合期限后，方可投入 正式作业运行； - - - - 护 栏 清 洗 车 应 保 持 清 洁 全 部 机 构 完 整 ，无 损 坏 现 象 ， 不 允 许 带 病 作 业 ； -----启动前，护栏清洗车周围应无影响安全的障碍和人员；护 栏清洗车作业时应打开警灯、音响; -----严禁高压水泵缺水启动副发动机；副发动机运转时，不许接近 进行检修： - - - 熄 火 前 应 将 发 动 机 低 速 运 转 3?5分钟， 严禁发 动机长时间髙速运转后突然熄火；严禁发动 机 未 冷 却 时 ， 用 水 冲 洗 发 动 机 ； ----护栏清洗车产品运输时，应以自驶或拖曳的方式上下车船。
如必须使用吊装方法装卸时, 应采用可靠的专用吊具，以免损坏 产品 在任何情况下，底盘严禁挂空挡，以免影响行车制动和驻车制动 必须在停车状态下 . 底盘减速箱才能换档 9主要配件明细 油封明细 9. 3 传动皮带明细 91轴承明细 部位标准代号型号规格数量 摆动支座总成GB/T292 轴承7210C 2 马达轴承座总成GB/T297 轴承33011 8 GB/T283-2007 轴承NJ1011 4 副发动机动力输出总成GB/T276-1994 深沟球轴承 6308 1 部位标准代号型号规格数量 副发动机安装GB/ 唇形密封圈 FB45 628 1 摆动支座总成GB/T13871-1992 密封圈 B60808 1 马达轴承座总成GB/ 唇形密封圈 B55808 4 部位标准代号型号规格数量 发动机、油泵安装GB/T11544 窄 V 带 9N 1080 ( 切割式耐热皮 1 空调皮带17-560 1 9. 4 液压密封件明细 部位名称型号、名称数量 活塞杆密封UN22 (354510) 1只 活塞密封KDAS063-051 1只 水平伸缩油缸型圈63X3. 1 1只 5070THQE3. 型圈40X3. 1 1只 型圈1只 防尘圈Jd35 1只 活塞杆密封UN35 4510 1只 活塞密封KDAS063-051 1只 垂直升降油缸型圈631只 5070THQE3. 型圈401只 型圈281只 防尘圈Jd35 1只 活塞杆密封UN22 306 1只 活塞密封KDAS040-030 1只 间距调整油缸型圈40 1只 5070THQE3. 2. 7 型圈 26 1只 1 型圈181只 防尘圈Jd22 1只 摆动油缸 HSGL01-50/28E-2501-200*4 80 活塞杆密封UN28 5 1只 活塞密封KDAS050-034 1只 型圈0 型圈 50 型圈0型圈 343. 5 1只 型圈0 型圈 242. 4 1只 防尘圈Jd28 1R 电磁换句阀型圈AS568 各4只 溢流阀型圈AS568 各4只 电磁溢流阀型圈P-18 NBR 709 B 各2只 P-9 NBR 709 B 液控单向阀型圈AS568 25各4只 。
