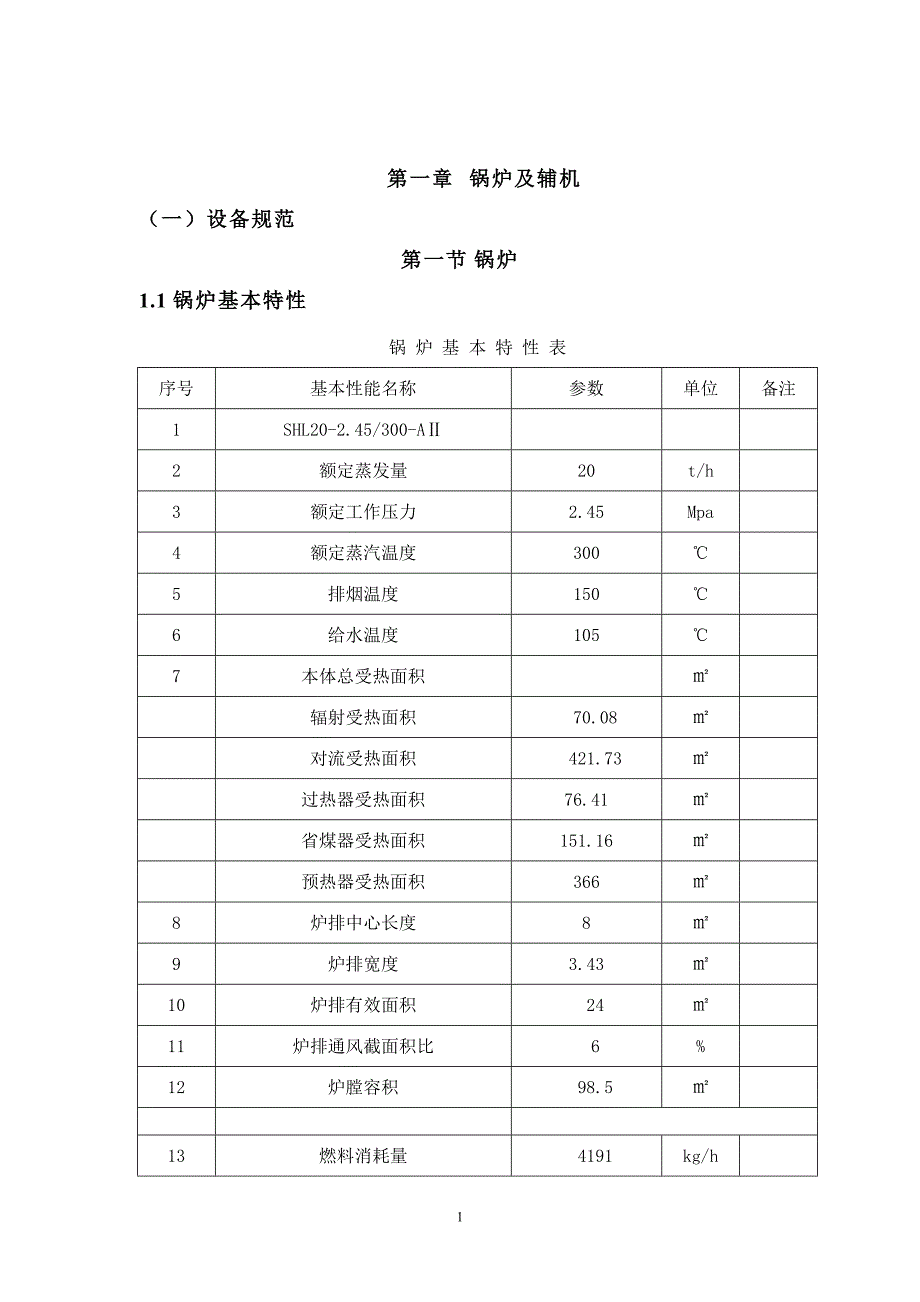

第一章 锅炉及辅机（一）设备规范第一节 锅炉1.1锅炉基本特性锅 炉 基 本 特 性 表序号基本性能名称参数单位备注1SHL20-2.45/300-AⅡ 2额定蒸发量20t/h 3额定工作压力2.45Mpa 4额定蒸汽温度300℃ 5排烟温度150℃ 6给水温度105℃ 7本体总受热面积 ㎡ 辐射受热面积 70.08㎡ 对流受热面积 421.73㎡ 过热器受热面积76.41㎡ 省煤器受热面积151.16㎡ 预热器受热面积366㎡ 8炉排中心长度8㎡ 9炉排宽度3.43㎡ 10炉排有效面积 24㎡ 11炉排通风截面积比 6% 12炉膛容积 98.5㎡ 13燃料消耗量 4191kg/h 14计算效率80 % 15适用燃料Ⅱ类烟煤 16燃烧方式链条炉排 17水压试验压力3.0625P1.25P 18锅炉外形尺寸 19出厂日期2011.8 20使用日期 2011.821制造厂家泰山集团股份有限公司1.2锅炉本体布置系统图（见图1.2）1.3锅炉房管道系统（见图1.3）1.4锅炉主要分组件规范21.5锅炉各测点的热工参数锅 炉 各 测 点 的 热 工 参 数序号测点名称测量参数单位备注1主蒸汽压力2.45Mpa 2主蒸汽温度300℃ 3给水压力3.5 Mpa 4炉膛出口温度946.5℃ 5凝渣管出口烟温904℃ 6过热器出口烟温804.5℃ 7过热器进口工质温度226℃ 8过热器出口工质温度300℃ 9过热器蒸汽流量20 T/H 10过热器蒸汽压力2.45 MPa 11过热器蒸汽温度300℃ 12省煤器前烟温368℃ 13省煤器后烟温232℃ 14省煤器入口水温105℃ 15省煤器出口水温162.35℃ 16省煤器前负压-180 Pa 17省煤器后烟气负压-270 Pa 18省煤器出口水压2.45 Mpa 19空气预热器后烟温150℃ 20空气预热器后负压 -600Pa 21空气预热器入口风压1600 Pa 22空气预热器出口风压1060 Pa 23炉膛负压-20—-40 Pa 24汽包水位 50mm 25锅炉给水量21 T/H 26一次风压1800 Pa 27一次风温120.22 ℃ 28炉排进风一次风压1060 Pa 1.6锅炉运行参数序号项目名称单位设定值允许偏差记录时间1锅炉蒸发量T/H20 ＞10％1次/h2报警水位mm50 0每月3低水位保护mm 1500每月4上锅筒安全阀Mpa 2.60.05每月5上锅筒安全阀Mpa 2.550.05每月6超压保护Mpa 2.550每月7锅炉运行水位mm 2501次/h8过热蒸汽温度℃300 401次/h9锅炉炉膛出口烟温℃946.5 ≤963.11次/h10进省煤器烟温℃368 +20/-1801次/h11出省煤器烟温℃ 232 +40/-1301次/h12排烟温度℃ 150501次/h13引风机后烟温℃ 90 +20/-501次/h14出省煤器水温℃ 162.35 +20/-401次/h15空热器风温℃ 120.22401次/h16过热蒸汽压力MPa 2.40-0.21次/h17饱和蒸汽压力MPa 2.40-0.21次/h18给水压力MPa 3.0 +0.8/-0.51次/h19炉膛出口负压Pa -20—-40＜101次/h20进省煤器负压Pa -300+3001次/h21出省煤器负压Pa -500 +300/-1001次/h22进脱硫塔负压Pa -1500 +1000/-3001次/h23出除尘器负压Pa -3500 +1500/-5001次/h24进空热器风压Pa 800 +700/-3001次/h25出空热器风压Pa 6003001次/h26炉排转速R.P.M 1次/h27煤层厚度mm 1次/h28鼓风机电流A 1次/h29引风机电流A 1次/h30给水泵电流A 1次/h31减温水开度% 1次/h32鼓风机变频% 1次/h33引风机变频% 1次/h34定期排污次 1次/班35表面排污次 随时36冲洗水位计次1 1次/班37脱硫塔水量t25 21次/h38省煤器吹灰次1 1次/班39过热器安全阀MPa2.50 0.05每月供水设备运行参数序号项目名称单位控制指标允许偏差记录时间1除氧器温度℃ 104+1次/2h2除氧器液位mm 200-980 次/3h3除氧器压力Mpa 0.02+0.005次/4h4给水泵压力Mpa 3.5 +1.0/-0.5次/5h5给水泵电流A 次/6h6除氧泵压力Mpa 0.40.1次/7h8冲渣泵压力Mpa0.5 0.2次/9h9冲渣泵电流A 次/10h10加药泵压力Mpa 0.1次/11h211.8 5M平台锅炉给水管路系统图（见图1.8）1.9 水管锅炉水质标准锅炉给水、炉水等控制指标序号项目名称单位控制指标检验频度1一级水PH值/≥71次/2h电导率μs/cm≤101次/2h2水箱水硬度mmol/l≤0.031次/2h3除氧器水PH值/8.5～9.21次/2h碱度mmol/l0.03～0.21次/班氯根mg/l≤61次/班溶解氧mg/l≤0.051次/2h剩余氨mg/l≤1.01次/2h4炉水PH值/9～111次/2h碱度mmol/l≤1.01次/班氯根mg/l≤61次/班磷酸根mg/l5～151次/2h5凝结水铜μg/l≤101次/周铁μg/l≤501次/周6过热蒸汽二氧化硅μg/l≤801次/周PH值/7～9.51次/班电导率μs/cm≤151次/班7渣池水PH值/≥71次/班第二节 辅机1.10锅炉辅机设备特性1.11 汽水系统设备特性1.11.1定期排污膨胀器特性表特性名称单位参数容器类别 IⅠ制造许可证号 TS2210B10-2014设计压力Mpa0.15工作压力Mpa0.15设计壁温℃150工作温度℃105结构形式 立式 工作介质 热水、蒸汽规格m15001800 容积m33.53制造厂家泰山集团泰安华电热工有限公司出厂日期2011.8.81.11.2连续排污膨胀器特性表特性名称单位参数设计压力Mpa0.5设计温度℃158容积m32.5工作介质 水、水蒸气结构形式 立式椭圆封头圆筒形规格mm12002200 制造许可证号 TS2210B10-2014制造厂家泰山集团泰安华电热工有限公司出厂日期2011.8.81.11.3水—水热交换器特性表特性名称单位参数容器类别 传热面积㎡ 有效长度mm 设计压力Mpa 设计温度℃ 规格m 制造厂家 1.11.4除氧水箱特性表特性名称单位参数有效容积m322 工作压力Mpa0.02 工作温度℃ 104制造厂家泰山集团泰安华电热工有限公司制造日期2011.8.8除氧水箱共有1 台1.11.5旋膜除氧器特性表特性名称单位参数额定压力T/H40工作压力Mpa0.02工作温度℃104进水温度℃ 常温+凝结水温度进水压力Mpa0.3-0.4 制造厂家泰山集团泰安华电热工有限公司制造日期2011.8.8除氧器共有1 台1.16上、下水箱特性表特性名称单位参数体积m3 规格mm 1.11.7加药泵特性表特性名称单位参数型号 配电机型号 电机功率kw 电机轴承型号数量 传动部件联接形式 联轴器规格及数量 橡胶垫规格及数量 润滑油型号20#机油配电机制造厂家 制造厂家 1.12除渣设备特性1.12.1灰渣泵特性表特性名称单位参数型号 TZJD-80-370 流量m3/h 190扬程m 44.7转速转/分 1480介质 灰渣水介质温度℃ 进口阀门1个 出口阀门。
