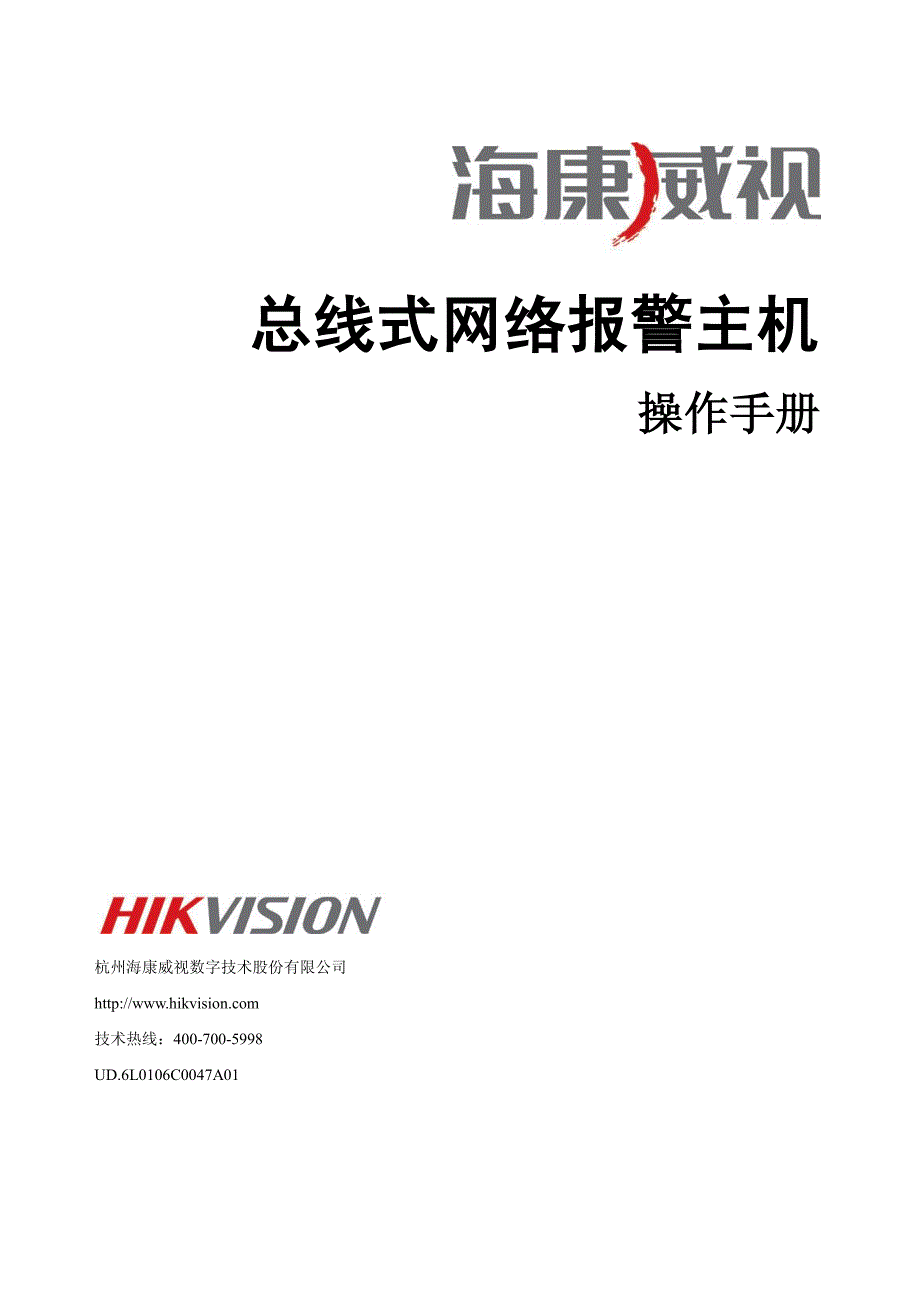

总线式网络报警主机总线式网络报警主机 操作手册操作手册 杭州海康威视数字技术股份有限公司 技术热线：400-700-5998 UD.6L0106C0047A01 总线式网络报警主机.操作手册 杭州海康威视数字技术股份有限公司| 版权所有（C） --1-- 非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们 本手册可能包含技术上不准确的地方、与产品功能及操作不相符的地方或印刷错误我公司将根据产 品功能的更改而更新本手册的内容，并将定期改进或更新本手册中描述的产品或程序更新的内容将会在 本手册的新版本中加入，恕不另行通知 本手册中涉及到本手册中涉及到 GPRS 功能只适用于支持功能只适用于支持 GPRS 功能并且安装了功能并且安装了 GPRS 模块的产品模块的产品 0101001031101 总线式网络报警主机.操作手册 杭州海康威视数字技术股份有限公司| 版权所有（C） --2-- 安全使用注意事项安全使用注意事项 此内容的目的是确保用户正确使用本产品，以避免危险或财产损失在使用此产品之前，请认真阅读 此手册并妥善保存以备日后参考。
预防措施分为“警告” 、 “注意”和“说明”三部分，如下所示： 警告警告：：无视警告事项，可能会导致死亡或严重伤害 注意注意：：无视注意事项，可能会导致伤害或财产损失 说明说明：：正文的补充或强调信息 警告警告 事项提醒用户防范潜在的 死亡或严重伤害危险 注意注意 事项提醒用户防范潜在的 伤害或财产损失危险 说明说明 事项提醒用户附加或强调 的信息 警告警告 在本产品安装使用中，必须严格遵守国家和使用地区的各项电气安全规程 在接线、拆装等操作时请一定要将电源断开，切勿带电操作 如果设备工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸或修改设备 （对未经认可的修改或维修所导致的问题，本公司不承担任何责任） 注意注意 请不要使物体摔落到设备上或大力震动设备，并使设备远离存在磁场干扰的地点避免将设备安装到 表面震动或容易受到冲击的地方 （忽视此项可能会损坏设备） 请不要在高温（超过+55）或低温（低于10）或高湿度地点安装设备 提供良好的通风环境 请勿在潮湿环境下操作 请勿在易爆环境下操作 保持产品表面清洁和干燥。
避免接触裸露电路产品加电时，请勿接触裸露的接点或部件 总线式网络报警主机.操作手册 杭州海康威视数字技术股份有限公司| 版权所有（C） --3-- 报警系统局限性报警系统局限性 尽管总线式网络报警主机功能先进，还是无法保证您不受侵害，其构成的报警系统，可能由于下述原 因而失效： 闯入者从未加防护的地方入侵，或者有足够的技术令系统失灵 探测器出现意外故障，比如断电、损坏，或者实际监测范围超出了探测器的有效监测范围，会导 致探测器无法响应 警号等警示设备，由于安装地点不当，可能不足以引起人们的注意；或丧失警示功能，引起示警 失败 用于传输报警信息的线、有线网络、无线网络及其传输系统不正常，导致报警失败或者不及 时 最容易导致报警系统失效的原因是疏于维护，您应该至少每周检测一次系统，确保其工作正常 报警系统尽管可以及时提醒您某些危险状况，让您免受损失，但是它无法代替保险，您应该继续 投保以最大限度保证您的利益 安装员须知安装员须知 为保证报警系统长期正常工作，安装员和用户对系统进行的定期维护和检查（建议一月一次）是至关 重要的，并需经常进行测试。
安装员有责任对系统进行定期的维护检查，并有责任培训操作员熟悉系统运 转及操作其中很重要的一点是对系统进行定期测试（建议一周一次） ，以保证报警主机和报警系统的正常 运行 测试须知测试须知 安装结束后，连接交流和直流电源若需要，可以完成所需编程，测试报警主机的所有操作 防区须知防区须知 所有的 24 小时有声防区、24 小时无声防区、火警防区、钥匙布撤防防区、以及类型为屏蔽的防 区，都不能被旁路 旁路防区，在子系统撤防后自动解除旁路 总线式网络报警主机.操作手册 杭州海康威视数字技术股份有限公司| 版权所有（C） --4-- DC_IN+GBAT _ Z1Z2Z3Z4Z5Z6Z7Z8 所有的所有的EOL都是都是8.2K欧姆欧姆 GZ1Z2GZ3Z4GZ6Z5GZ8Z7D+D-+12VG+12VG+12VG 220V电源电源 适配器适配器 铅酸蓄电池铅酸蓄电池 12VDC 7AH 1 RJ45 LAN 辅助电源接口辅助电源接口 警灯警灯警灯警灯警灯警灯警灯警灯 报警输出接口报警输出接口 RING1RINGTIP1TIP 线线机机 SIM卡槽卡槽 GPRS模块模块 GPRS 天线座天线座 TxRxG 信息输出口信息输出口 防拆开关防拆开关 复位开关复位开关 警告警告：：请通过专业人员安装此系请通过专业人员安装此系 统统，，必须严格按照此接线图进行安必须严格按照此接线图进行安 装装，，不正确安装和接线会造成系统不不正确安装和接线会造成系统不 能正常工作能正常工作，，甚至会导致设备电路损甚至会导致设备电路损 坏坏! 注意注意：：所有接至警号所有接至警号、、辅助电源辅助电源、、键键 盘供电端的负载总电流不可以超过盘供电端的负载总电流不可以超过 2500mA。
供电电源供电电源：： 1、、推荐使用推荐使用12VDC,7AH的铅酸蓄电池的铅酸蓄电池 2、、每每35年更换一次符合要求的蓄电池年更换一次符合要求的蓄电池 3、、虚线内的虚线内的GPRS模块根据型号不同而有所增减模块根据型号不同而有所增减，，请以实物为准请以实物为准 注意注意：： 1、、检修前要先断开所有交流电检修前要先断开所有交流电、、电池和接头电池和接头 2、、请确保主机接地端子可靠接地请确保主机接地端子可靠接地！！主机内部具有多重防雷主机内部具有多重防雷 保护设计保护设计，，但这需要以可靠接地为前提但这需要以可靠接地为前提，，否则这些防护措施否则这些防护措施 不能起到有效保护作用不能起到有效保护作用接地电阻不大于接地电阻不大于8欧姆欧姆 总线式 网络报警主机接线图 电源指示灯电源指示灯 电源指示灯电源指示灯 网络状态指示灯网络状态指示灯 网络数据指示灯网络数据指示灯 警号警号 工作状态指示灯工作状态指示灯 网络状态指示灯网络状态指示灯 电源指示灯电源指示灯 线断线指示灯线断线指示灯 模块模块 总线扩展模块总线扩展模块 总线扩展口总线扩展口 BUS-BUS+ 电源指示灯电源指示灯 信号指示灯信号指示灯 运行指示灯运行指示灯 NO/NC1 COM1COM2COM3COM4 NO/NC3NO/NC2NO/NC4 注意注意：：请勿对主机带电操作请勿对主机带电操作！！ 总线式网络报警主机.操作手册 杭州海康威视数字技术股份有限公司| 版权所有（C） --5-- 目录 第第 1 章章 总线式网络报警主机简介总线式网络报警主机简介 ................................................................................................ 9 1.1 功能简介 .................................................................................................................................... 9 1.2 功能特性 .................................................................................................................................... 9 1.3 防区类型说明 .......................................................................................................................... 10 1.4 布防类型说明 .......................................................................................................................... 11 第第 2 章章 安装接线安装接线 ......................................................................................................................... 12 2.1 主板接口描述 .......................................................................................................................... 12 2.2 设备接线 .................................................................................................................................. 13 2.2.1 探测器接线 ....................................................................................................................... 13 2.2.2 触发器输出接线 ............................................................................................................... 14 2.2.3 电源接线 ........................................................................................................................... 15 2.2.4 防拆开关接线 ................................................................................................................... 15 2.2.5 键盘接线 ........................................................................................................................... 16 2.2.6 警号接线 ........................................................................................................................... 16 2.2.7 接线 .............................................。
