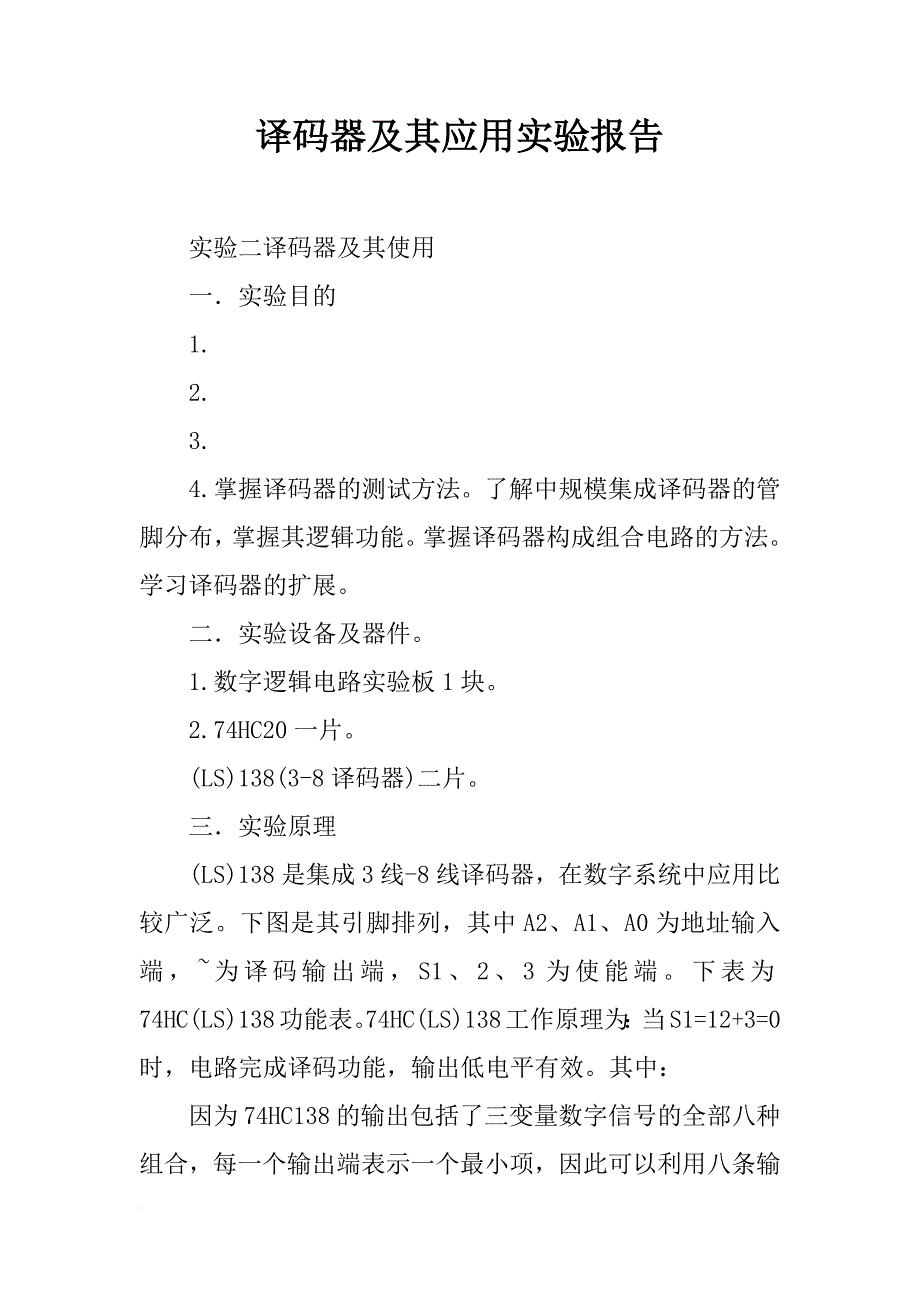

为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划译码器及其应用实验报告 实验二译码器及其使用 一．实验目的 1. 2. 3. 4.掌握译码器的测试方法了解中规模集成译码器的管脚分布，掌握其逻辑功能掌握译码器构成组合电路的方法学习译码器的扩展 二．实验设备及器件 1.数字逻辑电路实验板1块 2.74HC20一片 (LS)138(3-8译码器)二片 三．实验原理 (LS)138是集成3线-8线译码器，在数字系统中应用比较广泛下图是其引脚排列，其中A2、A1、A0为地址输入端，~为译码输出端，S1、2、3为使能端下表为74HC(LS)138功能表74HC(LS)138工作原理为：当S1=12+3=0时，电路完成译码功能，输出低电平有效其中： 因为74HC138的输出包括了三变量数字信号的全部八种组合，每一个输出端表示一个最小项，因此可以利用八条输出线组合构成三变量的任意组合电路；其输出低电 平有效 2.实验用器件管脚介绍： 74HC(LS)20管脚如下图所示 四．实验内容 1.将输出端接到发光二极管上，然后从000~111依次输入译码器，然后改变输出线与8个端口的链接，探索发光规律。
如：当输入为010时，输出线接在Y2时发光，即其输出为低电平 2.用74HC(LS)138实现逻辑函数 Y=AB+BC+CA 由k图知： Y=m3+m5+m6+m7=Y3*Y5*Y6*Y7 所以在译码器上有ABC=A2A1A0，而在译码器的输出端，将Y3，Y5，Y6，Y7接到四二与非门的输入端，四二与非门的输出端接入发光二极管即可完成逻辑电路由于LED是低电平有效，所以选中时Y输出高电平，LED反而不发光，未选中时LED灯发光 3、扩展———————— 用两个3线-8线译码器构成4线-16线译码器 根据该图连接逻辑电路，然后对电路进行测试其是否达到预期效果 心得：任务一比较简单；任务二关键将逻辑表达式进行化简，以便知道如何去连接电路；任务三主要是连接线路，但是由于电线细小且使用较多，容易发生从接口脱落和接触不良的现象 实验三译码器及其应用 一、实验目的 (1)掌握中规模集成译码器的逻辑功能和使用方法；(2)熟悉掌握集成译码器的应用；(3)掌握集成译码器的扩展方法 二、实验设备 数字电路实验箱，电脑一台，74LS20，74LS138 三、实验内容 利用3-8译码器74LS13(转载于:写论文网:译码器及其应用实验报告)8和与非门74LS20实现函数： 四输入与非门74LS20的管脚图如下： 对函数表达式进行化简： 按Figure1所示的电路连接。
并用Multisim进行仿真，将结果对比 1 Figure1 (2)用两片74LS138组成4-16线译码器 因为要用两片3-8实现4-16译码器，输出端子数目而输入端只有 刚好够用 三个，故要另用使能端进行片选使两片138译码器 进行分时工作而实验台上的小灯泡不够用，故只用一个灯泡，而用连接灯泡的导线测试，在各端子上移动即可在multisim中仿真电路连接如Figure2所示： Figure2 四、实验结果 (1)利用3-8译码器74LS138和与非门74LS20实现函数 2 输入，由可知，小灯应该亮测试结果如Figure ，分析知小灯应该灭，测试结果如Figure2所示 输入 1所示 输入 ，分析知小灯应该亮，测试结果如Figure3所示 Figure4 Figure5 3 Figure6 (2)用两片74LS138组成4-16线译码器 4 在Multisim中测试，分别取Figure8所示： 和，如下面的所示Figure7、 Figure9 此仿真结果与实验台结果相一致 Figure10 此仿真结果与实验台结果相一致 五、故障排除 在实验二中进行Multisim仿真的时候，74LS138D的接口接错了。
反复排查之后，发现了错误，得到了预期的结果 在进行实验三的时候，由于线比较多，所以有两个端子接错了，导致结果不正确在修正之后，得到了预期的结果 5 实验三译码器及其应用 姓名：张忠钢班号：学号：XX 一、实验目的 (1)、掌握译码器的测试方法和使用方法； (2)、了解中规模集成译码器的原理，管脚分布，掌握其逻辑功能，以及译码显 示器电路的构成原理； (3)、掌握集成译码器的扩展方法 二、实验设备 数字电路实验箱，74LS20，74LS138 三、实验内容 利用3-8译码器74LS138和与非门74LS20实现函数： Y?AB?BC?ABC 四输入与非门74LS20的管脚图如下： 化简上述给出的函数： Y?AB?BC?ABC?ABC?ABC?ABC?ABC ?m0?m1?m4?m7?m0m1m4m7 下图为用Multisim进行仿真的电路图，并将令A=B=C=1，显示二极管发光 (2)用两片74LS138组成4-16线译码器在multisim中仿真电路连接如下图所示：此图中为DABC=1100，第十三个二极管发光 四、实验结果 (1)利用3-8译码器74LS138和与非门74LS20实现函数。
输入ABC=111，由Y?AB?BC?ABC可知，小灯应该亮此结果与图一仿 真结果一致，而输入ABC=110，由Y?AB?BC?ABC可知，小灯应该灭，此结果与仿真结果一致 与所要实现的逻辑功能相一致 (2)用两片74LS138组成4-16线译码器 在实验台上进行测试，得到的结果列为真值表如下： 在Multisim中测试，取DABC=1100，如图二仿真的所示，第13个二极管发光此仿真结果与实验台结果相一致取DABC=0111，第12个二极管发光，与理论结果一致 五、实验感想 1、Multisim软件极大的方便了做实验之前的准备，仿真的过程也就是拟操作的 过程，提高了实际操作时的效率，有利于及时排错 2、仿真过程并不完全等同与实验的真实过程，实验在实际操作过程中还有可能存在着硬件的因素，因此仿真与实验需同样进行 3、任务一关键将逻辑表达式进行化简，以便知道如何去连接电路；任务二主要是连接线路，但是由于电线细小且使用较多，容易发生从接口脱落和接触不良的现象目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。
