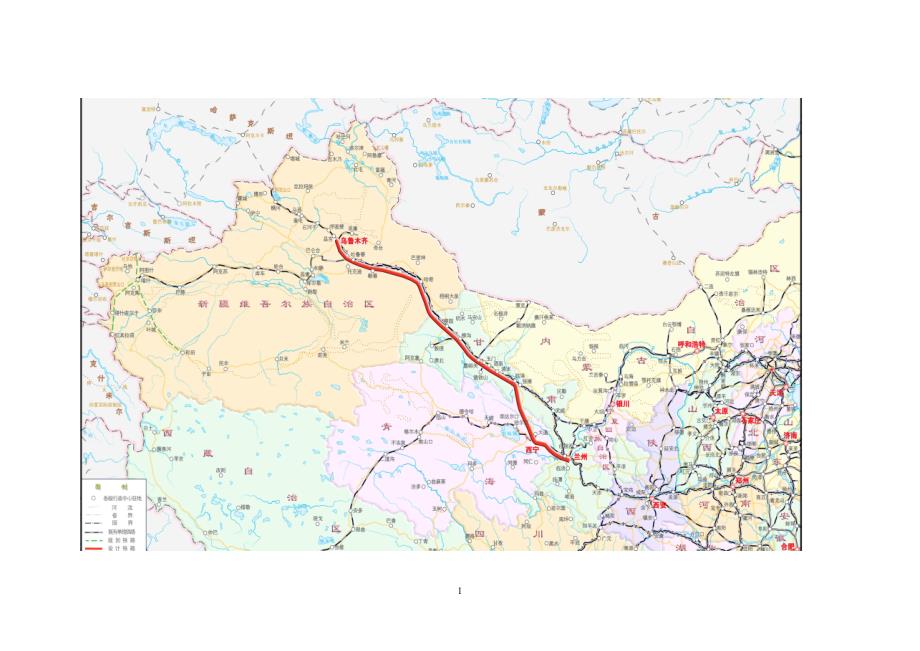

兰新第二双线施工复测技术培训经典

121 复测程序与要求复测程序与要求1.1复测程序复测程序复测方案与技术设计报请监理、业主审批复测外业作业监理平行作业或旁站复测内业作业监理平行作业或抽检复测成果报告报监理、业主审批复测准备成果评审1.2复测技术设计的内容复测技术设计的内容按标段为单位进行复测1)测量项目概况：任务来源，测区地理位置、测量范围、地形地貌概述、测区控制点的数量、保存情况等2)作业依据：执行技术规范，设计资料，业主、监理要求等3)人员与设备：测量仪器设备类型、数量等配置、测量人员组织、测绘单位资质等情况3(4)设计资料与坐标系统参数，现场桩点情况5)测量实施方案：测量精度，控制网组网方式、联测 CP0方案；观测作业技术要求、测量操作程序等；测量进度计划，进度、质量、精度保障措施，对影响本期测量作业的因素做好处理预案6)数据处理方案：拟使用的数据处理软件，外业数据的检核内容与控制指标，平差处理方案，起算基准数据的采用等7)复测结果比较内容（包括坐标、距离比较，测段高差、高程比较等）与限差指标、复测结论8)标段测量搭接处理9)提交成果资料清单1.3复测周期复测周期施工期间，不宜超过半年复测一次一般 CPI、CPII 复测周期可为每年复测一次；CPIII 建网前应整体复测一次。

水准点复测周期最长为一年，在特殊地段需要缩短周期41.4测量人员与设备要求测量人员与设备要求1.4.1 测量资质测量资质具有（甲级）资质的测量单位1.4.2 测量人员测量人员持证上岗测量负责人应由测绘专业技术人员担任岗前培训，考核合格上岗应做好岗前培训记录1.4.3 GPS 复测仪器复测仪器双频 GPS 测量仪器，标称精度不低于5mm＋1ppmCPII 测量可以使用单频接收机可采用Trimble、Topcon、Leica 等仪器，国产 GPS 仪器不宜采用须在检定有效期内同步观测的接收机数量应不少于3 台，一般在复测时须配 4 台以上1.4.4 水准复测仪器水准复测仪器DS1 级及以上等级的水准仪，配套铟瓦水准尺建议使用电子水准仪，提高效率和精度仪器须检定51.5关于测量成果秘密关于测量成果秘密CPO 利用国家等级、军用控制点，为“国家机密，长期保密” ，务必注意保密CPI、CPII 为同等次精度，也需注意保密相关资料注意保管，无关人员不要给予1.6标段搭接要求标段搭接要求为确保高速铁路轨道的线性，相邻施工标段、相邻施工单位之间应共同协商并现场确认交界处附近的同一对CPI、CPII 平面控制点和同一个水准点作为搭接和公共点进行复测。

双方应签订共用控制点协议并使用满足精度要求的相同坐标和高程成果搭接地段的部分 GPS 测量、水准测量数据可共用、共享、共同处理，双方确认1.7测量技术标准与依据测量技术标准与依据1.7.1 技术标准技术标准(1) 《客运专线无碴轨道铁路工程测量暂行规定》铁建设[2006]189 号；(2) 《时速 200～250 公里有砟轨道铁路工程测量指南（试行） 》铁建设函［2007］76 号6(3) 《全球定位系统（GPS）铁路测量规程》BT10054-97；(4) 《高速铁路工程测量规范》2009(5) 《铁路工程测量规范》2009(6) 《铁路工程卫星定位测量规范》2009(7) 《全球定位系统（GPS）测量规范》 GB/T 18314-2009(8) 《国家一、二等水准测量规范》GB/T12879-2006；1.7.2 测量依据测量依据(1)中铁第一勘察设计院集团有限公司交付平面和高程成果资料：兰新第二双线（新疆段）精密工程控制测量网设计文件(2)兰新第二双线 精密工程控制测量网（CPI、CPII 点点之记补充材料）(3)地面桩点1.8成果资料点名的核对成果资料点名的核对点名核对，与成果资料对照，建议使用手持 GPS 导航寻点，现场确认盖板、铭牌标识。

对于有问题的做好记录汇总，报设计院核对处理资料以纸质资料为准，电子资料应核对后使用72 CPI、、CPII 复测复测2.1精度要求精度要求各级平面控制网设计的主要技术要求控制网测量方法测量等级点间距相邻点的相 对 中误差 （mm）备注CP0GPS－－50km20CPIGPS二等≤4km 一对点10点间距 ≥800m CPIIGPS三等～600m8CP0、CPI、CPII 控制网 GPS 测量的精度指标 控制网基线边方向中误差最弱边相对中误差 CP0－－1/2 000 000 CPI≤1.3″1/180 000 CPII≤1.7″1/100 000各等级 GPS 控制网测量的主要技术要求等 级固定误 差 a（mm ）比例误差系 数 b（mm/km）基线方位角 中误差 （″）约束点间的 边长相对中误 差约束平差后 最弱边边长相对中误 差一 等510.91/5000001/250000二 等511.31/2500001/180000三 等511.71/1800001/100000σ—基线弦长标准差（mm） ，2222225)1 (5)(DDDba2.2测量方法测量方法兰新第二双线铁路工程的 CPI、CPII 复测采用 GPS 静态相对定位测量方法。

82.2.1 GPS 测量作业的基本技术要求测量作业的基本技术要求各等级 GPS 测量作业的基本技术要求 等 级 项 目二等 CPI三等 CPII 卫星截止高度角（°）≥15≥15同时观测有效卫星 数≥4≥4有效时段长度 （min）≥90≥60观测时段数≥21～2数据采样间隔（s）15～6015～60接收机类型双频双频静 态 测 量PDOP 或 GDOP≤6≤82.2.2 GPS 测量实施测量实施(1)准备工作精心设计观测计划，保证顺利进行考虑通讯、交通、进餐等因素做好人员保暖准备措施通讯有时无法保障，使用对讲机汽车、手持 GPS 必备观测前的星历预报2)组网方式复测 CPI 时，应采用边联结或网联结方式构网，组成三角形或大地四边形相连的带状网CPII 附合到 CPI 控制点上9CPI CPICPICPICPICPICPICPICPICPICPICPICPI 测量组网CPIIIIIIII IIIICPIIICPII 测量组网CPI 重复观测的两个时段之间应重新对仪器进行整平对中一次，一般要求在 180°方向上联测 CP0 时，按 CPI 测量要求每个 CP0 最好有三个方向与之相连；不必将 CP0 直接相连。

CP0CPICPICPICP0 联测组网2.3数据处理数据处理CPI、CPII 网和加密网分别解算，分别处理102.3.1 处理程序和步骤处理程序和步骤(1)基线解算(2)闭合差检查(3)无约束网平差(4)约束平差(5)与原测成果比较2.3.2 基线处理基线处理基线向量解算后应检查重复测边、闭合环闭合差，并作统计分析1)解算基线满足仪器的标称精度的双差固定解基线向量结果CPII 的可以只解算相邻点的观测数据，太远的基线不用解算2)重复测边比较同一基线不同时段重复观测基线较差应满足规定：≤ sd2 2σ—基线弦长标准差（mm） ，2222225)1 (5)(DDDba(3)闭合差检查由若干条独立基线边组成的独立环各坐标分量11（Wx、Wy、Wz）及全长 Ws闭合差应满足规定：nWx3nWy3nWz3nWs33n— 闭合环的边数，由于距离长度悬殊，建议按各条边逐条计算：分量限差：2 13ixW全长闭合差：2 133ixW(4)统计分析统计较差、闭合差的最大值与分布情况：较差≤1 倍中误差1～2 倍中误差较差个数所占比例弦长闭合差≤1 倍中误差1～2 倍中误差2～3 倍中误差闭合环个数所占比例(5)基线解算结论12对基线质量是否满足精度要求等作评述。

2.3.3 向量网平差方案向量网平差方案两种方法，视情况采用采用独立基线边进行平差独立解算的基线也可全部采用1)三维平差转换到二维平面CP0 三维约束平差 CPI 网，根据投影带参数转换为二维平面高斯坐标不要直接进行二维约束平差约束前，需要将大地坐标转换为地心坐标，因为基线向量是 WGS－84 坐标系的2)直接二维平面平差CPI 约束 CPII 网，注意使用软件的计算模型由于投影带划分，可能需要转换少量的邻接 CPI 控制点2.3.4 处理结果控制指标处理结果控制指标(1)无约束平差基线向量各分量的改正数绝对值应满足规范的要求：VΔX≤3σ VΔY≤3σ VΔZ≤3σ须提供无约束平差 WGS-84 坐标系中的空间直角坐标，基线矢量及其改正数和其精度信息2)约束平差13以 CP0 约束平差 CPI 控制网，以符合要求的 CPI 控制点约束平差 CPII约束平差中基线向量各分量改正数与无约束平差同一基线改正数较差的绝对值应满足要求：dVΔX≤2σ dVΔY≤2σ dVΔZ≤2σ根据独立坐标系投影带的划分，将 CPI 控制网的空间直角坐标分别投影到相应的平面坐标投影带中，计算 CPI控制点的工程独立坐标。

须提供约束平差后相应坐标系的空间直角坐标，基线矢量及其改正数和其精度信息坐标、相对精度满足前述标准平差结果做质量评述2.4复测结果评判复测结果评判2.4.1 主要指标主要指标CPI、CPII 控制点复测坐标较差限差要求 单位：mm 控制网等级坐标（分量）较差限差CPI20CPII15GPS 复测相邻点间相对精度限差控制网等级相邻点间坐标差之差的相对精度 限差CPI1/130 000CPII1/80 000142.4.2 复测结果比较表复测结果比较表CPI、CPII 坐标比较表 原测坐标 (m)复测坐标 (m)坐标较差(mm) 序 点名 XYXYdxdy限差 (mm)合 限 状 态 1相邻 CPII、CPI 点间比较表 序起 点终 点原测距 离(m)复测距 离(m)较差 (mm)较差相 对精度限差 (mm)合限 状态 1建议用图表形式给出坐标比较结果 (拟稳基准)坐标比较-15.0-10.0-5.00.05.010.015.020.0CPI17CPI18CPI19CPI20CPI21CPI22CPI23CPI24CPI26CPI27CPI28控制点较差(mm)dx dy以 CP0 控制点约束处理 CPI 网得到的 CPI 控制点的复测坐标与原测坐标进行比较，坐标差值不大于±20mm 为合限。

以 CPI 控制点约束平差 CPII 网，然后进行 CPII 控制点的复测坐标与原测坐标的比较，点位坐标差值不大于±15mm 为合限当复测成果与原测成果的不符值满足上述较差要求时，采用原测坐标成果当复测坐标较差大于限差时，应重新测量确认报监15理、设计院确认对坐标值进行修正2.5复测报告复测报告复测报告应包括以下内容：(1)任务依据、技术标准、工作内容2)测量日期、作业方法、人员、设备情况3)复测控制点的现状及数量，复测外业作业过程及内业数据处理方法4)复测控制网测量精度统计分析：a) 独立环闭合差及重复基线较差统计；b) GPS 自由网平差和约束平差后最弱边方位角中误差和边长相对中误差统计；(5)复测与原测成果的对比分析：a) 数据处理的坐标系参数；b) 平面控制网复测与原测坐标成果较差；c) GPS 网复测与原测相邻点间坐标差之差的相对精度的比较；(6)复测结论；(7)需说明的其他问题8)附件：网图、采用的控制点坐标成果、质量检核报告、平差报告、人员仪器证书等163 二等水准复测二等水准复测3.1精度要求精度要求高程控制网的技术要求水准测量 等级每千米高差 偶然中误差 M△（mm）每千米高差 全中误差 MW（mm）二等≤1≤2精密水准≤2≤43.2测量方法测量方法高程复测应采用几何水准测量。

依据《国家一二等水准测量规范》 ，跨河水准可以采用光电测距精密三角高程法、GPS 高程法但应符合规范的测量操作要求相邻水准基点间、深埋水准点间进行往返测量，同时可以加密水准。
