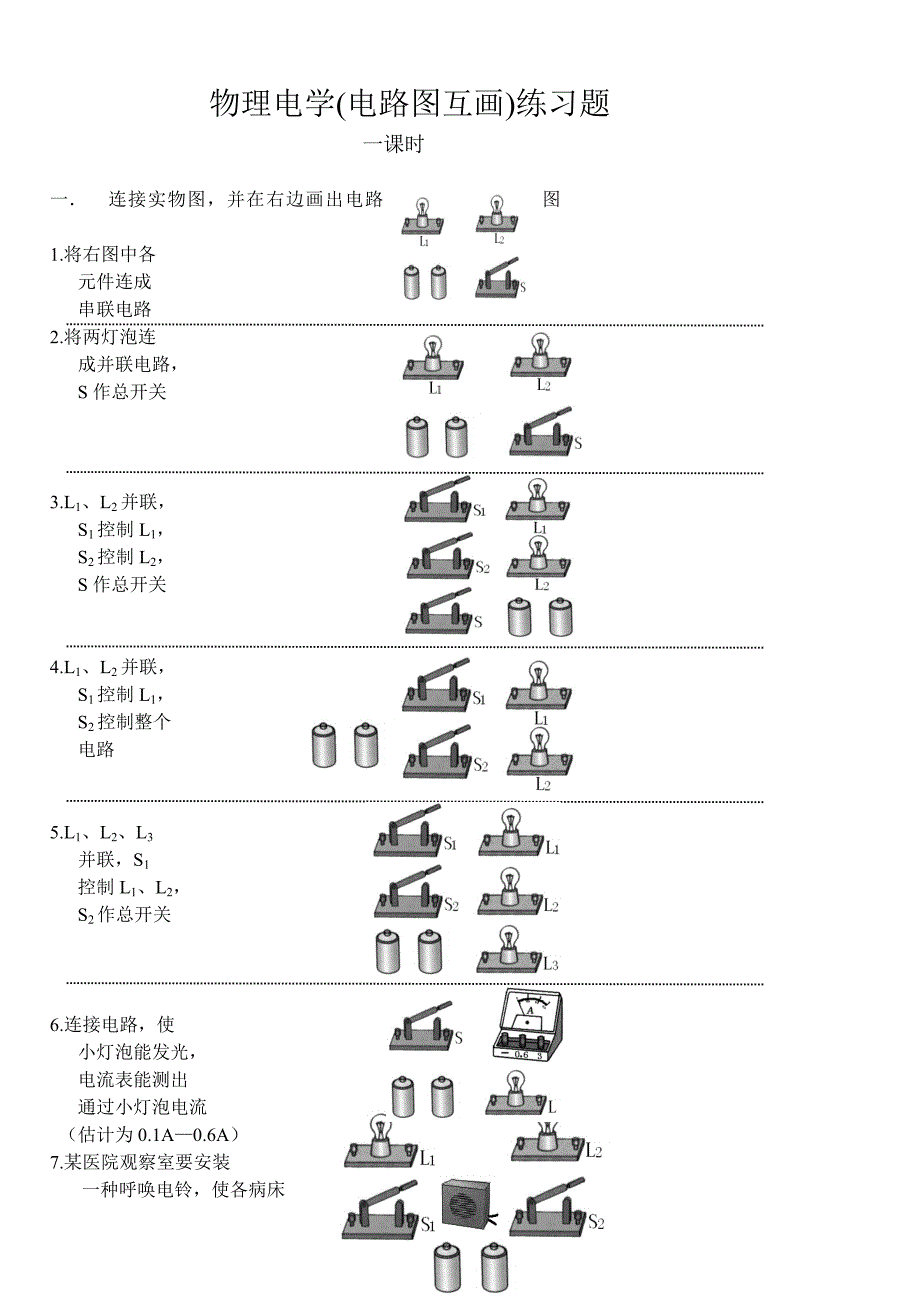

物理电学(电路图互画)练习题一课时一． 连接实物图，并在右边画出电路图1.将右图中各元件连成串联电路2.将两灯泡连成并联电路，S作总开关3.L1、L2并联，S1控制L1，S2控制L2，S作总开关4.L1、L2并联，S1控制L1，S2控制整个电路5.L1、L2、L3并联，S1控制L1、L2，S2作总开关6.连接电路，使小灯泡能发光，电流表能测出通过小灯泡电流（估计为0.1A—0.6A）7.某医院观察室要安装一种呼唤电铃，使各病床的病人均可单独呼叫，要求：使甲病床的病人一按床头的S1开关，护士站的电铃响，同时L1灯亮；乙病床的病人一按床头S2开关，护士站的电铃响，同时L2亮8.电流表测L1的电流，L1、L2并联S做总开关9.电流表测通过干路电流，L1、L2并联S做总开关10.A1测通过L1电流，A2测通过L2电流，L1、L2并联S做总开关11．L1、L2串联，电压表测L1、L2串联后两端的总电压12．L1、L2并联，电压表测L2两端的电压S做总开关物理电学(电路图互画)练习题一课时13．L1、L2串联，V1测L1两端电压，V2测L2两端电压14．L1、L2串联，V1测L1两端电压，V2测L1、L2串联后两端的总电压15．连接电路，使滑动变阻器能控制灯泡的亮度16．L1、L2并联，滑动变阻器控制L2的亮度S做总开关17．L1、L2并联，滑动变阻器控制L1的亮度，电流表测L2的电流S做总开关18．伏安法测电阻二． 根据电路图连接实物图1．2．3．。
