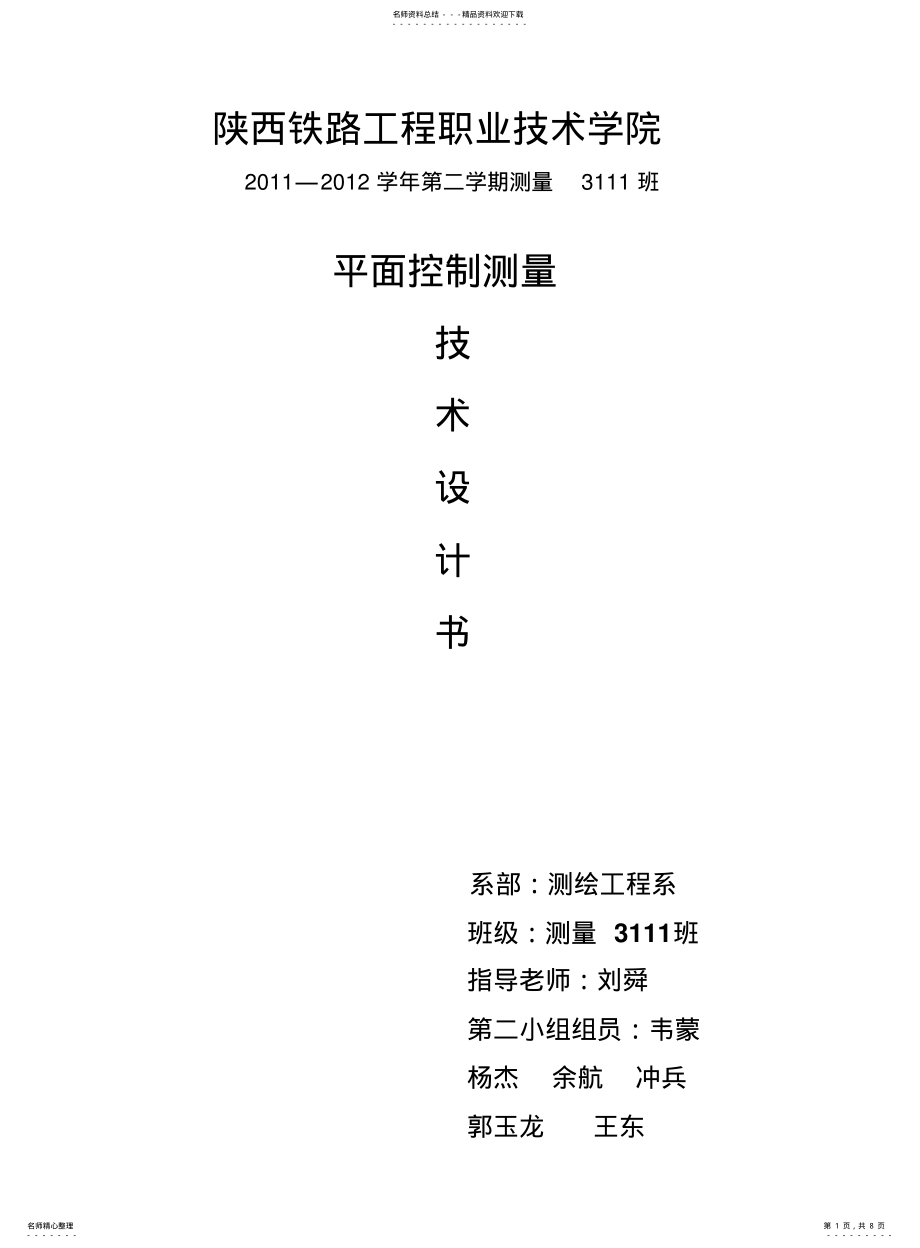

陕西铁路工程职业技术学院20112012 学年第二学期测量3111 班平面控制测量技术设计书系部：测绘工程系班级：测量 3111班指导老师：刘舜第二小组组员：韦蒙杨杰余航冲兵郭玉龙王东名师资料总结-精品资料欢迎下载-名师精心整理-第 1 页，共 8 页 -1-控制测量设计书控制测量技术设计书目录一、任务概述二、任务范围三、已有测量成果及利用四、技术指标五、投入的人员仪器设备六、工作流程七、控制测量技术要求八、仪器管理九、外业记录规则十、提交成果资料名师资料总结-精品资料欢迎下载-名师精心整理-第 2 页，共 8 页 -2-控制测量设计书平面控制测量技术设计书1.任 务概 述本次实习的目的是了解控制测量作业的全过程，通过对陕铁院到实训基地段线路实现控制测量，巩固课堂学习的理论知识，将理论与实践有机结合，提高理论水平与外业操作能力，更加为了满足 我们 课程 的需 要，我 们测 量 3111 班测 量二小 队在 刘老 师的 指导下，对 陕铁 院到 实 训基 地段 路线 采取 三 角锁 控制 测量 实训，全长 大约 1 公里，路线 起点 位于 测绘 实 训基 地，终 点位 于陕 铁院 本校 区，采 用手 制绘 图，前 期的 任务是 线路 勘察、选 点，埋 石和 三连 脚架 控 制测 量。
为使该项任务顺利实施，特制定本控制测量测量技术设计书2、任务范围陕铁院主校区处于渭南市临渭区站北路东段，东临尤河，南面南源黄土区域，西向临渭区主城区，北靠渭河，与占地 340余亩的测绘实训基地相距1 公里该测段 地势 起伏 比较大，多 为丘 陵路线 多为公 路 和 山地，测 量任务 相 当 艰 巨，渭 南 市最 近 气 候温 和，属亚 热带 季风 性湿 润 气候，年 平均 气温21，年 日照2000 个 小时，雨 量充 沛，无霜期 330 天以上，平 均 降雨 量 1500 毫米左 右，是个 天然“大温 室”自然 资源3、已有测量成果及利用序号点号坐标（m）X Y 1 A 3801148.507 499369.765 2 B 3801151.454 499915.73 3 C 3800001.441 499999.926 4 D 3799699.785 500144.674 4.技 术指 标：实训 技术 指标 及作 业 限差 按城 市一 级导 线测量 规范，国家三、四等 水准 测量 规范，同时 也参 照 工 程测 量规 范 和 城 市测 量规 范 的及 技 术要 求执 行5.投 入的 人员 仪 器 设 备名师资料总结-精品资料欢迎下载-名师精心整理-第 3 页，共 8 页 -3-碎部测量、内业成图成果资料整理上交成果资料、编写项目总结搜集资料、勘探测区、编写技术设计书质量检测合格控制测量设计书投入 人员：6 人。
仪器 设备：国 产索 佳 510K 全站 仪 1 台、棱 镜 2 个、三脚 架 3 个、水泥 钉若 干、斧 头 1 把、卷 尺 1 个、雨 伞 3 把6.工作流程根据该工作流程图，可以归纳出如下六项主要任务：资料分析、控制测量、碎部测量、内业成图、质量检查和成果资料整理、上交人员组织分配、设备配置等级控制测量、图根控制测量名师资料总结-精品资料欢迎下载-名师精心整理-第 4 页，共 8 页 -4-控制测量设计书7.控制测量技术要求1.导 线测 量技 术要 求：等级导线长度(km)平均边 长(m)测距 相对中 误差水平 角测回测角中误 差()测距 中误差（mm)方位角闭合差(”)全长 相对闭合 差J2 J6 四等9 1.5 1/80000 6-2.5 18+5n 1/35000 一级4 0.5 1/30000 2 4 5 15+10n 1/15000 二级2.4 0.25 1/14000 1 3 8 15+16n 1/10000 三级1.2 0.1 1/7000 1 2 12 15+24n 1/5000 2:导 线水 平角 均采 用方 向观 测法，水 平 角观 测的 技术 要求 按 工 程测 量规 范GB 50026-93 2.3.12.3.10 执 行。
注：L 以 km 为 单位控制测量规范GB12898-91 国家三、四等水准测量规范8.仪 器管 理：一、使用 测量 仪器 规则：测量 仪器 是精 密仪 器，对 仪器 的正 确使 用，精心爱 护和 科学保养，是测 量人 员必须具 备的 素质，也是保证 测量 成果 的质 量、提高 工作 效率 的必 要条 件在 使用 测量仪 器时 应养 成良 好 的工 作习 惯，严格 遵 守下 列规 则一）、仪 器的 携带携带 仪器 前，检查 仪 器箱 是否 扣紧，拉 手 和背 带是 否牢 固名师资料总结-精品资料欢迎下载-名师精心整理-第 5 页，共 8 页 -5-控制测量设计书（二）、仪 器的 安装 安放 仪器 的三 脚架 必 须稳 固可 靠，特别 注意伸 缩腿 稳固1、安 放仪 器的 三脚 架必 须稳 固可 靠，特别注 意伸 缩腿 稳固2、从仪 器箱 提 取 仪 器时，应 先松 开制 动螺 旋，用 双 手 握 住 仪 器架 或基 座，放到三脚 架上一 手握 住 仪器，一 手拧 连接 螺 旋，直至 拧紧3、仪 器取 出后，应 关好 箱盖，不 准在 箱上坐 人三）、仪 器的 使用1、仪 器安 装在 三脚 架上 之后，无 论是 否观测，观 测者 必须 守护仪 器。
2、应 撑伞，给 仪器 遮阳雨 天禁 止使 用仪器3、仪器 镜头 上 的 灰 尘、污痕，只 能用 软毛 刷 和 镜 头 纸 轻 轻 擦 去不 能用 手指 或其他物 品擦，以 免磨 坏 镜面4、旋转 仪器 各 部 分 螺旋 要有 手感制 动螺 旋 不 要 拧 得 太 紧，微 动 螺 旋 不 要 旋 转至尽 头四）、仪 器的 搬迁1、贵 重仪 器或 搬站 距离 较远 时，必须 把仪器 装箱 后再 搬2、水准 仪近 距 离 搬 站，先检 查连 接螺 旋是 否 旋 紧，松 开 各 制 动螺 旋，收拢 三脚架，一手 握住 仪器 基 座或 照准 部 一手 抱 住脚 架，稳步 前进五）、仪 器的 装箱1、从三 脚架 取 下 仪 器时，先 松开 各制 动螺 旋，一 手 握 住 仪 器 基座 或支 架，一手拧松 连接 螺旋，双 手 从架 头上 取下 装箱2、在 箱内 将仪 器正 确就 位后，关 箱扣 紧9.外 业记 录规 则：（一）、观测 数据 按 规定 的表 格现 场记 录记录者 听到 观测 数 据后 应复 诵一 遍记 录的数字，避 免记 错二）、记 录者 记录 完一 个测 站的 数据 后，当场 应进 行必 要的 计算 和检 核，确 认无 误后，观测 者才 能搬 站。
三）、对错 误的 原 始记 录数 据，不 得涂 改，应 用横 线划 去错 误数 字，把 正确 的数 字写在 原数 字的 上方，并在 备注 栏说 明原 因名师资料总结-精品资料欢迎下载-名师精心整理-第 6 页，共 8 页 -6-控制测量设计书10.提交成果资料1.设计技术设计书2、控制网网图3、控制测量外业资料4、控制测量计算及成果资料5、所有测量成果及图件电子文件技术总 结 报 告导线线路图名师资料总结-精品资料欢迎下载-名师精心整理-第 7 页，共 8 页 -7-控制测量设计书测绘工程系测量 3111班第二小组组员：韦蒙余航杨杰冲兵王东郭玉龙名师资料总结-精品资料欢迎下载-名师精心整理-第 8 页，共 8 页 -。
